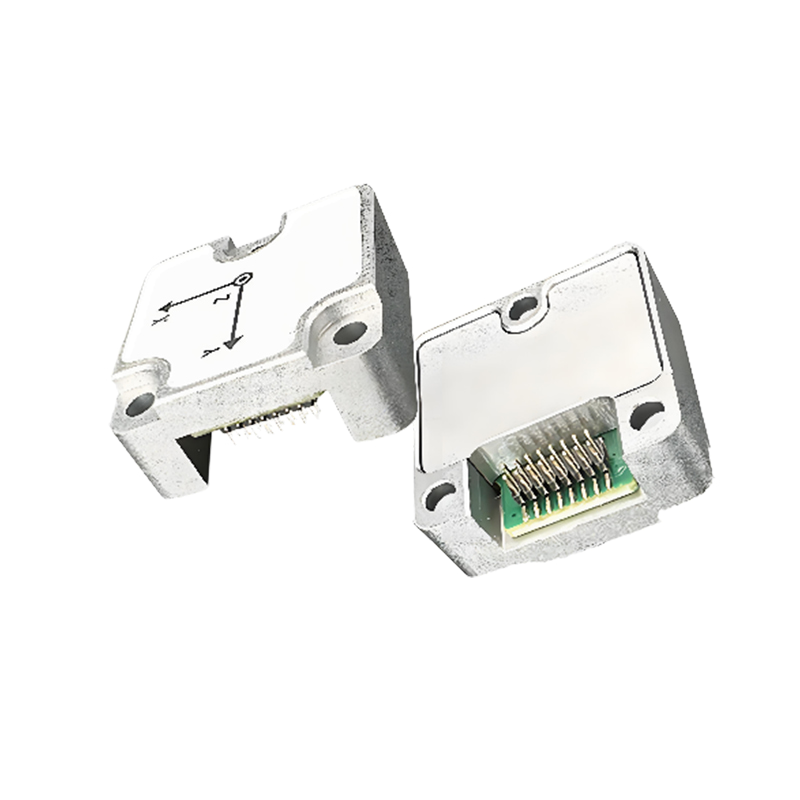

La serie U3500 es un sensor IMU/VRU/AHRS compuesto por un MEMS-IMU de alto rendimiento, un magnetómetro y un giroscopio uniaxial mejorado. Está equipado con un filtro Kalman adaptativo extendido de desarrollo propio, un algoritmo de análisis dinámico de ruido de la IMU y un algoritmo de análisis del estado del movimiento de la portadora, lo que garantiza la precisión del ángulo de actitud en condiciones altamente dinámicas y reduce la deriva del ángulo de rumbo.
Cada sensor se somete a una compensación fina que incluye temperatura, polarización cero, factor de escala y eje transversal antes de salir de fábrica.
Los sensores de la serie U3500 transmiten datos mediante una interfaz UART y ofrecen amplias opciones de configuración. Si se requiere una interfaz CAN, los usuarios deben integrar el circuito transceptor CAN ellos mismos. La serie U3500 puede sincronizarse con el sistema mediante disparo externo y también con sistemas externos, como radares y cámaras, mediante una función de salida síncrona. Una interfaz gráfica de usuario (GUI) multifuncional facilita la evaluación rápida de los productos, incluyendo, entre otras funciones, la configuración de módulos, la visualización de datos, la actualización de firmware, el registro de datos, etc.
Número de pieza, :
U3500Pedido (MOQ) :
11. Especificación del producto
|
Parámetro |
U3500-A |
U3500-B |
U3500-C |
U3500-D |
Unidad |
||||||
|
Actitud Precisión |
|||||||||||
|
Paso (±90°) /Rollo (±180°) (estático) |
0,15 (normal), 0,2 (máximo) |
° |
|||||||||
|
Paso (±90°) /Rollo (±180°) (dinámica) |
0,15 (normal), 0,2 (máximo) |
° |
|||||||||
|
Guiñada (±180°) deriva estática 2 horas (6 grados de libertad) ① |
0,15 (normal), 0,2 (máximo) |
°
|
|||||||||
|
Guiñada (±180°) deriva dinámica (6DOF) ② |
9
|
5 |
5 |
5 |
° |
||||||
|
Masistencia magnética (AHRS)③ |
|
|
|
2(normal), 3(máximo) |
° |
||||||
|
Error de rotación de guiñada (6DOF) (rotación bajo 100°/s)④ |
3(máximo) |
<0,8 (normal), 1,5 (máximo) |
1(máximo) |
1(máximo) |
° |
||||||
|
Resolución |
0.01 |
° |
|||||||||
|
Nota: ① Módulo estacionario horizontalmente durante 2 horas. ② El módulo se midió después de 1 hora de movimiento en un robot de interior.,1σ ③ Después de la calibración geomagnética, el producto debe configurarse en modo AHRS cuando no haya interferencia de campo magnético en el área circundante. ④ El plato giratorio gira continuamente durante 10 vueltas y el ángulo de rumbo acumula errores.. |
|||||||||||
|
Giroscopio de 3 ejes |
U3500-A |
U3500-B |
U3500-C |
U3500-D |
Unidad |
||||||
|
Mrango de medición |
±2000 (ajustable) |
°/s |
|||||||||
|
Resolución |
16 |
poco |
|||||||||
|
Factor de escala(100°/s)① |
<600(normal) 800(máximo) |
<450 (normal) 600 (máximo) |
<280 (normal) 300(máximo) |
<280 (normal) 300(máximo) |
ppm |
||||||
|
Nonlinearidad② |
±0.05 |
%Fs |
|||||||||
|
Ancho de banda de 3dB |
47(normal) – 116(máximo) |
Hz |
|||||||||
|
Muestreo |
1000 |
Hz |
|||||||||
|
Cero sesgo enestabilidad (Alano)③ |
X, Y, Z: 4.2 |
X,Y: 4.2 Z: 2.2 |
X,Y: 2.4 Z: 1.7 |
X,Y: 2.4 Z: 1.7 |
°/h |
||||||
|
Cero sesgo enestabilidad (10 segundos, 1σ) |
X, Y, Z: 24 |
X,Y: 24 Z: 9.6 |
X,Y: 11.5 Z: 5.5 |
X,Y: 11.5 Z: 5.5 |
°/h |
||||||
|
Sesgo cero repetibilidad (Alano)③ |
X, Y, Z: 14,5 |
X,Y: 14.5 Z: 9.3 |
X,Y: 8.2 Z: 5.7 |
X,Y: 8.2 Z: 5.7 |
°/h |
||||||
|
Paseo aleatorio angular (Allan)③ |
X, Y, Z: 0,6 |
X,Y: 0,6 Z: 0.3 |
X,Y: 0,3 Z: 0.1 |
X,Y: 0,3 Z: 0.1 |
°/√h |
||||||
|
Temperatura completa con polarización cero: 40-85℃④ |
Z: 0,015 (normal) – 0,035 (máximo) Y: 0,05 (normal) – 0,018 (máximo) X: 0,03 (normal) – 0,08 (máximo) |
°/s |
|||||||||
|
Sensibilidad del acelerómetro (los tres ejes) |
0.1 |
°/s/g |
|||||||||
|
Notas: ①:Gire el plato giratorio 10 veces en ambas direcciones y tome la medida promedio ②:Desviación máxima de la línea de mejor ajuste dentro del rango especificado ③: Consulte la 5.1 ~ 5.3 -Curva de varianza de Alan ④:La pendiente de aumento de temperatura medida por el plato giratorio de la cámara de temperatura en el laboratorio es menor a 3℃/min. Para obtener datos detallados, consulte la Figura 13 para la curva de compensación de temperatura. |
|
||||||||||
|
Acelerómetro de 3 ejes |
U3500-A |
U3500-B |
U3500-C |
U3500-D |
Unidad |
||||||
|
Mrango de medición |
±12 (ajustable) |
g |
|||||||||
|
Resolución |
16 |
poco |
|||||||||
|
Deriva de sesgo inicial① |
5(máximo) |
mg |
|||||||||
|
Nonlinearidad |
0,5 (normal) |
%Fs |
|||||||||
|
Ancho de banda de 3dB |
145 |
Hz |
|||||||||
|
Muestreo |
1600 |
Hz |
|||||||||
|
Cero sesgo enestabilidad (Alano)② |
0.05 |
0.05 |
0.028 |
0.028 |
mg |
||||||
|
Cero sesgo enestabilidad (10 segundos, 1σ) |
0,29 |
0,29 |
0.12 |
0.12 |
mg |
||||||
|
Sesgo cero repetibilidad (Alano)② |
0,24 |
0,24 |
0.13 |
0.13 |
mg |
||||||
|
Paseo aleatorio angular (Allan)② |
0.08 |
0.08 |
0.04 |
0.04 |
EM/√h |
||||||
|
Temperatura completa con polarización cero: 40-85℃③ |
1(normal) – 2,5 (máximo) |
mg |
|||||||||
|
Notas ①:Después de la instalación por parte del usuario, este valor puede cambiar según las condiciones reales; consulte 7.8 para conocer el sesgo cero inicial. ②: Consulte la 5.1~5.3 Curva de varianza de Alan ③:La pendiente de aumento de temperatura medida por el plato giratorio de la cámara de temperatura en el laboratorio es menor a 3 ℃/min. Para obtener datos detallados, consulte la Figura 13 para la curva de compensación de temperatura. |
|||||||||||
|
Magnetómetro |
U3500-A |
U3500-B |
U3500-C |
U3500-D |
Unidad |
||||||
|
Rango |
20 (normal) |
Gauss |
|||||||||
|
Muestreo |
200 (normal) |
Hz |
|||||||||
|
Linealidad |
0,1 (normal) |
Fs% |
|||||||||
|
Sensor de temperatura |
U3500-A |
U3500-B |
U3500-C |
U3500-D |
Unidad |
||||||
|
Rango |
-104(mín) – 150 (máximo) |
℃ |
|||||||||
|
Error de desplazamiento |
±1 |
K |
|||||||||
|
Mecánico/Ambiente |
U3500-A |
U3500-B |
U3500-C |
U3500-D |
Unidad |
||||||
|
Fuente de alimentación |
3.3 - 5.5 |
V |
|||||||||
|
Consumo de energía |
240 |
245 |
300 |
300 |
mW |
||||||
|
Temperatura de trabajo |
-40 - +85 |
℃ |
|||||||||
|
Alcance del giroscopio |
±125 (minutos) –±2000 (normal/máximo) |
°/s |
|||||||||
|
Alcance del acelerómetro |
±3 (min) –±12(normal) –±24(máximo) |
g |
|||||||||
|
Hora de inicio① |
2 |
s |
|||||||||
|
Tamaño |
Interfaz Molex: 22*22*10 Interfaz de placa a placa: 22*22*9 |
mm |
|||||||||
|
Peso |
<8 |
g |
|||||||||
|
Material y proceso de la carcasa |
CNC de aleación de aluminio |
|
|||||||||
|
Tornillos de montaje |
M2.5 |
|
|||||||||
|
Modelo de conector |
Conector Molex:Molex 5015680807 Conector de placa a placa: espaciado de pines 2x8P de 1 mm |
|
|||||||||
|
Antivibración |
1,0 mm (10 Hz-58 Hz) y≤20 g (58 Hz-600 Hz) |
|
|||||||||
|
Choque (duración <1 ms) |
2000 |
g |
|||||||||
|
Protección del medio ambiente |
Directiva RoHS 2011/65/UE |
|
|||||||||
|
Compatibilidad electromagnética |
Directiva LVD 2014/35/UE |
|
|||||||||
|
Droprueba p |
Caída libre 3 veces en una plataforma experimental de 75 cm de altura |
|
|||||||||
|
Choque de temperatura |
Aumentar la temperatura de -40 a 85 ℃ en 1h, 5 veces |
|
|||||||||
|
Notas: ① El tiempo de arranque se refiere al tiempo que tarda el sistema en apagarse y generar datos válidos. Durante este período, el módulo debe permanecer inmóvil. |
|||||||||||
|
Interfaz |
Mínimo |
Normal |
Máximo |
Unidad |
|||||||
|
UART (TTL) |
Tasa de baudios |
9600 |
115200 |
921600 |
puntos básicos |
||||||
|
Sposición de inicio |
0 |
1 |
|
poco |
|||||||
|
Longitud de los datos |
0 |
8 |
|
bits |
|||||||
|
Bit de parada |
|
1 |
|
poco |
|||||||
|
Suma de comprobación |
|
Ninguno |
|
poco |
|||||||
|
Velocidad de cuadros de salida① |
0 |
100 |
1000 |
Hz |
|||||||
|
Voltaje lógico: Alto Bajo |
2.0 |
3.3 |
3.6 0.6 |
V |
|||||||
|
PODER |
Tasa de baudios② |
125 |
500 |
1000 |
kbps |
||||||
|
Velocidad de cuadros de salida③ |
5 |
100 |
200 |
Hz |
|||||||
|
Voltaje lógico: Alto Bajo |
2.0 |
3.3 |
3.6 0.6 |
V |
|||||||
|
IO |
Voltaje lógico: Alto Bajo |
2.0 |
|
0.6 |
V |
||||||
|
Retardo (función de disparo)④Desde la generación del disparador hasta la transmisión de datos |
|
|
800 |
us |
|||||||
|
Notas: ① El sensor admite salida de datos de 1, 5, 10, 50, 100, 200, 250, 500, 1000 Hz. ② Las velocidades en baudios admitidas por la comunicación CAN son 125 K, 250 K, 500 K y 1000 K. ③ La sLa comunicación CAN del sensor admite 5,10,50,100,Salida de datos de 200 Hz. ④ Para operaciones y configuraciones de E/S multifuncionales, consulte el manual de instrucciones y programación. |
|||||||||||
|
Ambiente |
|||||||||||
|
Temperatura de trabajo |
-40 ~ +80 |
℃ |
|||||||||
|
Temperatura de almacenamiento |
-40 ~ +95 |
℃ |
|||||||||
|
Antivibración |
1,0 mm (10 Hz-58 Hz) y≤20 g (58 Hz-600 Hz) |
|
|||||||||
|
Choque (duración <1 ms) |
2000 |
g |
|||||||||

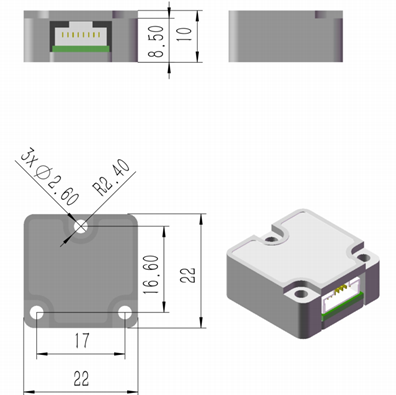

2. Dimensión del producto
