En la era del rápido desarrollo de la automatización industrial y el Internet de las Cosas (IoT), la capacidad de comunicación entre sensores y sistemas de control suele determinar la complejidad de la implementación del proyecto y la fiabilidad general del sistema. Gracias a sus amplias configuraciones de interfaz de comunicación, la serie TD de inclinómetros dinámicos ofrece soluciones flexibles e integrales para la medición de la orientación en diversos escenarios. 1. Descripción general de las interfaces de comunicación: selección y adaptación flexibles. La serie TD abarca una amplia gama de modelos que cubren todos los métodos de comunicación más utilizados en el sector industrial, clasificados en interfaces digitales y analógicas. Las interfaces digitales incluyen RS232, RS485, RS422, TTL y bus CAN; las interfaces analógicas están disponibles en versiones de corriente y voltaje, con salidas de 4–20 mA y 0–20 mA (corriente) y de 0–5 V, 0,5–4,5 V y 0–10 V (voltaje). En cuanto a los protocolos de comunicación, los productos son compatibles con Modbus RTU, el protocolo personalizado 0x68 y CANopen, logrando así una funcionalidad multifuncional y una adaptación bajo demanda. 2. Interfaces digitales: canales flexibles para el intercambio de datos Los modelos de la serie TD con interfaces digitales admiten diversos métodos de salida, incluidos RS232, RS485, RS422, TTL y CAN. Esta filosofía de diseño de "interfaz múltiple" permite a los ingenieros seleccionar el método de comunicación que mejor se adapte a sus requisitos específicos.  El protocolo RS232 es ideal para la comunicación punto a punto de corto alcance, ya que facilita la depuración y ofrece una gran compatibilidad. El protocolo RS485 admite la transmisión a larga distancia de hasta 2000 metros y permite la conexión de múltiples nodos de sensores, lo que lo convierte en la opción preferida para los buses de campo industriales. El protocolo RS422 admite la comunicación dúplex completa, lo que lo hace adecuado para escenarios que requieren la transmisión y recepción simultánea de datos. La tecnología TTL opera con niveles lógicos de 3,3 V/5 V, lo que facilita la integración directa con sistemas embebidos (como STM32 y Arduino). El bus CAN está diseñado específicamente para aplicaciones de control automotriz e industrial, ofreciendo una sólida resistencia a las interferencias y un alto rendimiento en tiempo real. 3. Interfaces analógicas: señales industriales clásicas y fiables. Para entornos industriales tradicionales que aún dependen en gran medida de los módulos de adquisición de datos analógicos PLC, la serie TD ofrece una gama completa de soluciones de salida analógica. Los modelos de salida de corriente admiten rangos de 4–20 mA, 0–20 mA y 0–24 mA. El rango de 4–20 mA es el estándar industrial más común y ofrece ventajas como una fuerte inmunidad al ruido y la idoneidad para la transmisión a larga distancia. La salida de punto cero corresponde a 12 mA (para el modo de 4–20 mA) o 10 mA (para el modo de 0–20 mA), con un cálculo de ángulo basado en una relación proporcional lineal simple y confiable. Los modelos de salida de voltaje admiten tres rangos de salida: 0–5 V, 0,5–4,5 V y 0–10 V, lo que garantiza la compatibilidad con los módulos de entrada analógica de diversos PLC. La salida de punto cero corresponde a 2,5 V (para el modo de 0–5 V) o 5 V (para el modo de 0–10 V), utilizando un método de cálculo igualmente sencillo. La principal ventaja de las interfaces analógicas es su funcionalidad "plug-and-play"; no es necesario escribir protocolos de comunicación complejos. Los valores angulares se pueden obtener directamente mediante la adquisición de lecturas de voltaje o corriente a través de un convertidor analógico-digital (ADC), lo que reduce significativamente las barreras para la integración del sistema. 4. Protocolos de comunicación: una combinación de estandarización y personalización. A nivel de protocolo, la serie TD equilibra la estandarización con la flexibilidad. El protocolo Modbus RTU, un estándar de facto en la automatización industrial, es ampliamente compatible a través de la interfaz RS485. Mediante el uso de códigos de función Modbus estándar (como 0x03 para la lectura de datos), el dispositivo puede conectarse fácilmente con diversos PLC, software HMI/SCADA y sistemas de control. El protocolo personalizado es un protocolo de comunicación hexadecimal de alta eficiencia utilizado por modelos digitales. Los marcos de datos comienzan con el identificador 0x68 e incluyen campos para la longitud de los datos, el código de dirección, la palabra de comando, la carga útil de datos y la suma de verificación. Este protocolo admite una amplia gama de funciones, que incluyen la lectura de ángulos de uno o dos ejes, el establecimiento de puntos cero relativos/absolutos, el ajuste de la velocidad de transmisión, la alternancia entre los modos de solicitud-respuesta y salida automática, y la modificación de las direcciones de los módulos; todo ello caracterizado por comandos concisos y tiempos de respuesta rápidos. El protocolo CANopen está diseñado específicamente para productos con interfaces CAN y utiliza la pila de protocolos CANopen estándar. La configuración de parámetros se gestiona mediante SDO (Objetos de Datos de Servicio), mientras que la transmisión de datos de ángulo en tiempo real se realiza mediante PDO (Objetos de Datos de Proceso). Admite características como la configuración de ID de nodo (por defecto 0x05), ajustes de velocidad de transmisión (configurable de 100 kbps a 1 Mbps) y múltiples velocidades de salida de datos (de 5 Hz a 50 Hz), cumpliendo plenamente los requisitos de las aplicaciones de control industrial y automotrices. 5. Recomendaciones de selección Al seleccionar un modelo para un proyecto específico, tenga en cuenta los siguientes factores:  Interfaz del sistema de control: Si el sistema ya utiliza un bus RS485, priorice RS485+Modbus; si utiliza módulos analógicos PLC, opte por una salida de corriente de 4–20 mA o una salida de voltaje de 0–10 V. Distancia de transmisión: Para distancias largas (>50 metros), se recomienda RS485 o una salida de corriente de 4–20 mA; para distancias cortas, RS232, TTL o salida de voltaje son opciones adecuadas. Requisitos en tiempo real: Para aplicaciones que requieren procesamiento en tiempo real (como robótica o control de vehículos), se recomienda una interfaz CAN; para la monitorización industrial general, bastarán las interfaces digitales o analógicas. Redes multinodo: Cuando es necesario conectar varios sensores en paralelo, la opción óptima es RS485+Modbus o el bus CAN. Conclusión Gracias a su diseño de doble interfaz (que admite salidas digitales y analógicas) y su compatibilidad con múltiples protocolos —incluidos Modbus, protocolos personalizados y CANopen—, los inclinómetros dinámicos de la serie TD reflejan fielmente la filosofía de diseño de "una plataforma, múltiples interfaces y adaptación bajo demanda". Tanto si está creando un nuevo sistema de IoT industrial como si está actualizando un armario de control PLC tradicional, la serie TD ofrece la solución de comunicación ideal, simplificando la adquisición de datos de inclinómetros como nunca antes.

La serie TD7 representa una nueva generación de inclinómetros dinámicos de alto rendimiento, disponibles en cuatro configuraciones de interfaz: salida de corriente (TD7-AC), salida de voltaje (TD7-AV), salida CAN (TD7-CA) y salida digital (TD7-DI). Esta serie alcanza altos niveles de precisión tanto en modo de medición dinámico como estático; los parámetros clave de precisión se detallan a continuación. 1. Precisión dinámica frente a precisión estática Las especificaciones de precisión principales para la serie TD7 son una precisión de medición dinámica de 0,3° y una precisión estática de 0,05°. Estas cifras reflejan el rendimiento del sensor en dos condiciones de funcionamiento distintas. La precisión dinámica de 0,3° representa el error máximo al medir la inclinación en entornos con movimiento o vibración. El TD7 incorpora un giroscopio y un acelerómetro verticales internos, un solucionador de actitud integrado y un filtrado digital óptimo para la reducción de ruido. Combinado con un algoritmo de filtro de Kalman de orden N, proporciona con precisión los ángulos de actitud del objeto incluso en medio de fuertes vibraciones y movimientos. Esta especificación es fundamental para evaluar la idoneidad del sensor en aplicaciones que involucren plataformas móviles, vehículos, robots o maquinaria vibratoria. La precisión estática de 0,05° representa el error combinado en condiciones estacionarias o cuasiestáticas en todo el rango de temperatura de funcionamiento, de -40 °C a +85 °C. Esta cifra engloba los errores derivados de la linealidad absoluta, la repetibilidad, la histéresis, el desplazamiento del punto cero y la desalineación del eje horizontal. Una precisión estática de 0,05° se considera de alto rendimiento en el campo de la medición de inclinación industrial. La diferencia de casi seis veces entre estos dos valores sirve como recordatorio de que la precisión disminuye durante el funcionamiento dinámico, una característica inherente de los sistemas de medición dinámicos. 2. Deriva de temperatura y estabilidad del punto cero La deriva de la temperatura del punto cero es de ±0,01 °C (para los modelos TD7-AC/AV) o de ±0,05 °C (para los modelos TD7-CA/DI). Tomando como ejemplo el TD7-AC, la deriva del punto cero puede ser de aproximadamente 0,6 °C cuando la temperatura ambiente varía de 25 °C a 85 °C. Para equipos que operan al aire libre o en amplios rangos de temperatura, este parámetro afecta directamente la fiabilidad de las mediciones a largo plazo. El coeficiente de sensibilidad a la temperatura es ≤200 ppm/°C (TD7-AC/AV) o ≤150 ppm/°C (TD7-CA/DI). Este parámetro indica en qué medida las fluctuaciones de temperatura afectan la relación entre el cambio de salida y el cambio angular del sensor. Un valor de 200 ppm/°C significa que, por cada grado Celsius de variación de temperatura, la sensibilidad experimenta un cambio relativo de aproximadamente el 0,02 % (dos partes por diez mil). La serie TD7 emplea diversas técnicas, como la compensación de no linealidad, la compensación de ortogonalidad y la compensación de deriva de temperatura, para eliminar las fuentes de error, lo que garantiza un rendimiento de medición estable en un amplio rango de temperaturas de -40 °C a +85 °C. 3. Estabilidad a largo plazo La especificación de estabilidad a largo plazo es

Antecedentes técnicos: Transición de la medición estática a los modos duales estático-dinámicos. Los inclinómetros tradicionales utilizan acelerómetros MEMS para medir la componente de la aceleración gravitatoria a lo largo de un eje sensible y calcular el ángulo, logrando una alta precisión en entornos estáticos o cuasiestáticos. Sin embargo, cuando la plataforma se ve sometida a movimiento, vibración o impacto, las aceleraciones externas se superponen a la aceleración gravitatoria, provocando una distorsión significativa en la medición. Esta limitación inherente restringe el uso de los inclinómetros tradicionales en escenarios dinámicos, como plataformas móviles, maquinaria de construcción y robótica. La serie TD de inclinómetros dinámicos resuelve este desafío mediante una arquitectura de fusión que combina un acelerómetro MEMS de 3 ejes y un giroscopio de 3 ejes, junto con un algoritmo de fusión de modo dual que integra capacidades estáticas y dinámicas. La tecnología clave reside en la capacidad del sistema para evaluar el entorno operativo en tiempo real: en modo estático, emplea un algoritmo estático para garantizar la máxima precisión; en modo dinámico, cambia automáticamente a un algoritmo dinámico basado en un filtro de Kalman de orden N. Al fusionar la estabilidad de baja frecuencia del acelerómetro con la respuesta de alta frecuencia del giroscopio, el sistema suprime eficazmente los errores de medición causados ​​por vibraciones e impactos. Este enfoque técnico permite que la serie TD genere datos de inclinación estables y fiables de forma consistente en entornos dinámicos complejos. Matriz de productos: Cuatro series con posicionamiento diferenciado La serie TD satisface una amplia gama de necesidades, desde requisitos industriales estándar hasta aplicaciones de alta precisión; los productos se clasifican en cuatro niveles según los niveles de precisión y los escenarios de aplicación:Modelo de productoNúmero de ejesPrecisión estáticaPrecisión dinámicaDimensiones (mm)PosicionamientoTD5Tres ejes0,1°0,5°66×56×29Grado industrial estándar, modos dinámico/estático duales.TD6Eje doble0,06°0,5°60×59×29Tipo dinámico, alta resistencia a las vibracionesTD7Eje doble0,05°0,3°55×37×24Diseño compacto, dinámico y de alta precisiónTD9Tres ejes0,02°0,1°78×44×26Modos dinámicos/estáticos duales de ultra alta precisión.La serie TD5 es un inclinómetro triaxial industrial estándar que ofrece una precisión estática de 0,1° y una precisión dinámica de 0,5°. Incorpora un acelerómetro y un giroscopio triaxiales, lo que permite la monitorización de la inclinación en los ejes X, Y y Z, con un rango de medición de ±90° (triaxial) o ±180° (monoaxial opcional). Con un porcentaje de componentes nacionales superior al 85%, es ideal para aplicaciones industriales como el control de equilibrio de carretillas elevadoras, plataformas elevadoras, maquinaria de descarga y protección antivuelco para pilotes de carga. La serie TD6 se posiciona como un inclinómetro de doble eje puramente dinámico, diseñado específicamente para plataformas móviles y entornos de alta vibración. Ofrece una precisión estática de 0,06° y una precisión dinámica de 0,5°, gracias a un giroscopio vertical integrado y un algoritmo de filtro de Kalman de orden N. Las fuentes de error se eliminan mediante diversas técnicas, como la compensación no lineal, la compensación de ortogonalidad y la compensación de deriva térmica. Con un tiempo medio entre fallos (MTBF) de ≥55 000 horas y una tolerancia a impactos de 25 000 g, destaca en escenarios de alta dinámica, como la medición de ancho de vía ferroviario, la monitorización de puentes y presas, la medición de actitud en navegación marítima y la monitorización de oscilaciones en turbinas eólicas. La serie TD7 representa inclinómetros dinámicos de alta precisión, con una precisión estática mejorada de 0,05° y una precisión dinámica de 0,3°. Basándose en el modelo TD6, incorpora un control de deriva de temperatura optimizado (≤150 ppm/℃) y un tamaño compacto de 55 × 37 × 24 mm. Es ideal para aplicaciones que requieren una precisión superior y dimensiones compactas, como el control de nivelación para máquinas herramienta de precisión, el posicionamiento para paneles solares satelitales y equipos médicos. La serie TD9 es el producto estrella de la línea TD, ofreciendo una precisión estática excepcional de 0,02° y una precisión dinámica de 0,1°. Incorpora un módulo A/D de 16 bits de alta precisión y un sensor de temperatura, con un coeficiente de sensibilidad a la temperatura de ≤200 ppm/℃ y una tolerancia a los golpes de 5500 g. Admite la monitorización de la inclinación triaxial (X, Y, Z) y se utiliza ampliamente en aplicaciones que requieren una precisión de medición extrema, como sistemas de seguimiento fotovoltaico, monitorización de la verticalidad para plataformas de pilotaje y monitorización de la sobrecarga de vehículos. Matriz de interfaz de salida: Cobertura completa de interfaces digitales, analógicas y de bus. Otra ventaja fundamental de la serie TD es su amplia gama de interfaces de salida. Cada serie de precisión ofrece tres tipos de salida (digital, analógica y bus), lo que permite a los usuarios realizar selecciones flexibles en función de los requisitos de sus sistemas de control de back-end. Salida digital (DI): Utiliza niveles de señal RS232, RS485, RS422 o TTL y admite protocolos Modbus RTU estándar o hexadecimales personalizados. Los datos se transmiten directamente en formato digital con alta inmunidad a las interferencias, lo que permite su integración directa con sistemas digitales como PLC y PC industriales. Salida de voltaje (AV): Emite una señal de voltaje analógica, lo que facilita la conexión a tarjetas o instrumentos de adquisición de datos tradicionales basados ​​en voltaje para la lectura y el procesamiento directo de la señal. Salida de corriente (CA): Utiliza la salida de bucle de corriente estándar industrial de 4 a 20 mA. Ofrece una gran inmunidad a las interferencias, lo que la hace especialmente adecuada para la transmisión a larga distancia y entornos industriales exigentes. Salida de bus CAN (CA): Admite el protocolo CAN 2.0, lo que la hace ideal para sistemas de control distribuido, como los utilizados en aplicaciones automotrices y robóticas, que requieren una comunicación de bus de alta velocidad. Características técnicas principales Toda la serie TD comparte las siguientes plataformas tecnológicas principales: Algoritmo de fusión de modo dual dinámico-estático: El sistema identifica automáticamente su estado operativo actual analizando datos de aceleración y velocidad angular en tiempo real. Emplea un algoritmo estático durante los periodos de reposo para garantizar la máxima precisión y cambia a un algoritmo dinámico durante el movimiento, fusionando los datos del giroscopio para compensar las interferencias inducidas por la aceleración. Este mecanismo permite que un solo sensor gestione dos condiciones de funcionamiento muy diferentes: instalación estática y aplicaciones dinámicas en soportes. Compensación de temperatura y envejecimiento integral: Antes de salir de fábrica, todos los productos se someten a una rigurosa calibración, compensación de temperatura y pruebas de estabilidad a largo plazo (envejecimiento). El rango de temperatura de funcionamiento abarca de -40 °C a +85 °C, con un rango de temperatura de almacenamiento de -55 °C a +100 °C. Protección y fiabilidad de grado industrial: Toda la serie cuenta con un grado de protección IP67 (IP68 disponible bajo pedido) e incluye de serie un cable blindado de 1,5 metros resistente al desgaste y al aceite, y apto para un amplio rango de temperaturas. La resistencia de aislamiento es ≥100 MΩ y la resistencia a las vibraciones cumple con los estándares de 10 grms (10–1000 Hz). Comunicación y alimentación flexibles: Las interfaces de salida incluyen opciones para RS232, RS485, RS422, TTL y bus CAN, compatibles con Modbus RTU y protocolos hexadecimales personalizados. El amplio rango de voltaje de entrada (CC 9–36 V, con 5 V opcional) se adapta a diversas condiciones de alimentación presentes en entornos industriales. Recomendaciones de selección Los cuatro productos de la serie TD conforman una gama completa que abarca un amplio espectro de especificaciones, desde el grado industrial estándar hasta la ultra alta precisión, configuraciones de 3 y 2 ejes, y diseños de uso general y compactos. El TD5 es una opción rentable para aplicaciones industriales estándar que requieren monitorización de 3 ejes, mientras que el TD6, optimizado específicamente para un rendimiento dinámico, es más adecuado para plataformas móviles y entornos con alta vibración. El TD7 ofrece una solución óptima cuando se requiere alta precisión y un tamaño compacto. Finalmente, para aplicaciones que exigen la máxima precisión, como el seguimiento solar y la monitorización de alta exactitud, el TD9 representa la cúspide de la tecnología de inclinómetros MEMS nacionales, con una precisión estática de 0,02° y una precisión dinámica de 0,1°. Con un porcentaje de componentes nacionales superior al 85 %, la serie no solo supera importantes barreras tecnológicas, sino que también proporciona a las industrias soluciones completas de medición de inclinación que abarcan todo el rango, desde la monitorización estática hasta la dinámica, y desde el rendimiento estándar hasta el de alta precisión.

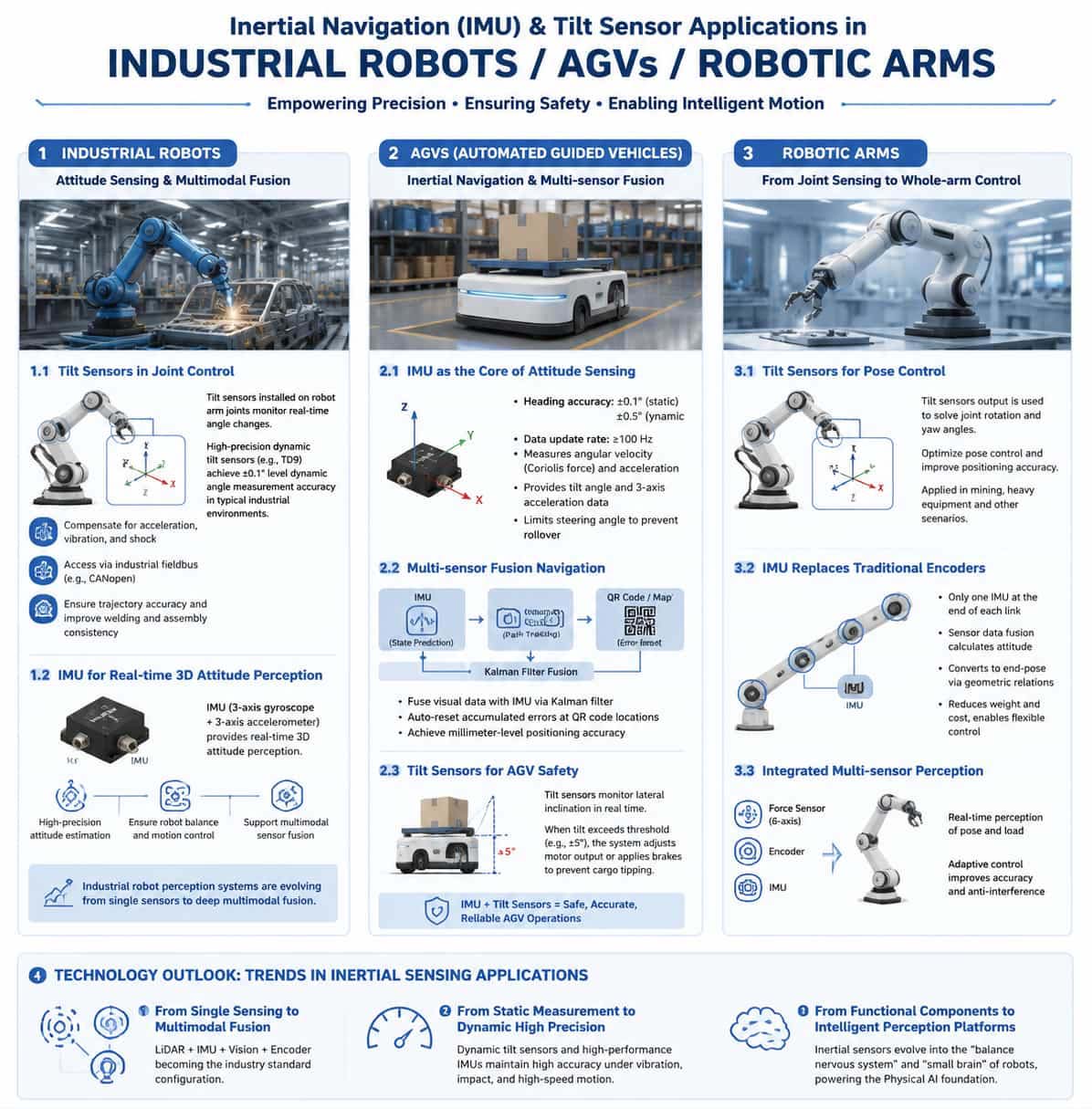

1. Introducción Impulsados ​​por la ola de fabricación inteligente y automatización, los robots industriales, los vehículos guiados automáticamente (AGV) y los brazos robóticos se están convirtiendo en unidades de ejecución fundamentales en los sistemas de producción industrial modernos. Sin embargo, ya se trate de AGV de alta velocidad que navegan por complejos suelos de fábrica o de brazos robóticos multieje que realizan operaciones a nivel micrométrico durante el ensamblaje de precisión, la detección precisa de la orientación y el control del movimiento son capacidades indispensables. Las unidades de medición inercial (IMU) y los inclinómetros son los componentes clave que proporcionan a estos dispositivos funciones similares a las del "sentido del equilibrio" y el "cerebelo". 2. Robots industriales: detección de actitud y fusión multimodal Los robots industriales que operan en entornos como soldadura, ensamblaje y manipulación de materiales exigen una precisión y repetibilidad extremadamente altas en sus trayectorias de movimiento. Si bien los codificadores tradicionales proporcionan información sobre el ángulo de las articulaciones, depender únicamente de ellos a menudo no satisface los requisitos de control de alta precisión, especialmente en condiciones de movimiento a alta velocidad, vibración, impacto o funcionamiento prolongado. La introducción de sensores de navegación inercial e inclinómetros ofrece una nueva dimensión en la detección de la orientación para robots industriales. 2.1. Aplicación de inclinómetros en el control articular En los robots industriales, los inclinómetros dinámicos instalados en las articulaciones de los brazos robóticos monitorizan los cambios angulares en varios ejes en tiempo real. Los inclinómetros dinámicos de alta precisión, basados ​​en acelerómetros y giroscopios MEMS 3D, utilizan algoritmos inteligentes para fusionar las señales de ambos sensores. Esto compensa eficazmente el impacto de la aceleración, la vibración y los golpes en la salida angular. Por ejemplo, el modelo TD9 de Maixinminwei logra una precisión de medición angular dinámica superior a ±0,1° en entornos industriales típicos. La integración de estos sensores en sistemas de control mediante buses de campo industriales (como CANopen) permite la calibración de trayectorias en tiempo real, lo que garantiza la consistencia en tareas como la soldadura y el ensamblaje; en la fabricación de automóviles, esto mejora significativamente la precisión posicional de los puntos de soldadura de la carrocería. Desde una perspectiva técnica, para abordar problemas como la baja precisión de medición y los complejos algoritmos de control asociados con los sensores de ángulo de los robots industriales, los investigadores han diseñado un método de análisis de precisión basado en filtros de suavizado. Al aplicar un filtro Savitzky-Golay a los datos brutos adquiridos por los sensores, se reducen eficazmente los errores de salida. 2.2. La IMU proporciona detección de actitud espacial 3D en tiempo real. El papel de las Unidades de Medición Inercial (IMU) en los robots industriales es cada vez más crucial. Una IMU suele constar de un giroscopio de tres ejes y un acelerómetro de tres ejes; la integración de los datos del giroscopio permite determinar los cambios de actitud, mientras que la combinación de estos con los datos del acelerómetro posibilita el cálculo preciso de los ángulos de cabeceo y balanceo. Las IMU MEMS de alto rendimiento proporcionan a los robots una detección espacial tridimensional de la actitud en tiempo real, lo que garantiza el control de la estabilidad y una movilidad eficaz. La tecnología de navegación inercial de precisión está ganando terreno rápidamente en el sector de la robótica industrial. Los chips IMU de grado automotriz, que utilizan diseños MEMS avanzados y encapsulados cerámicos herméticos, ofrecen alta precisión, fiabilidad y estabilidad en un amplio rango de temperaturas. Se observa una tendencia hacia la integración profunda de la detección LiDAR y la navegación inercial de precisión, combinando ambas tecnologías para desarrollar soluciones de fusión de sensores multimodales para campos como la IA integrada y la robótica industrial. Esta tendencia representa un cambio en los sistemas de percepción de los robots industriales, pasando de configuraciones de un solo sensor a una profunda fusión multimodal. 3. AGV: Navegación inercial y posicionamiento por fusión de múltiples fuentes Los vehículos guiados automáticamente (AGV) son componentes clave de los sistemas logísticos en las fábricas inteligentes; su precisión de navegación influye directamente en la eficiencia del manejo de materiales y la seguridad de la producción. Los métodos de navegación tradicionales, como la guía por banda magnética y el posicionamiento mediante código QR, presentan limitaciones como trayectorias fijas, altos costos de implementación y susceptibilidad a interferencias ambientales. En cambio, la aplicación de la navegación inercial y los sensores de inclinación ha revolucionado la navegación de los AGV. 3.1. La IMU como núcleo de la detección de actitud de los AGV La IMU es el componente principal que permite la detección de actitud y movimiento en los AGV; sin ella, el vehículo perdería su capacidad para detectar la actitud, lo que provocaría fallos en el control de movimiento y una caída significativa en la precisión operativa. Los módulos IMU basados ​​en AGV utilizan sensores MEMS de tres ejes, logrando una precisión del ángulo de rumbo de ±0,1° en condiciones estáticas y ±0,5° en condiciones dinámicas, con frecuencias de actualización de datos que suelen superar los 100 Hz. Las unidades de medición inercial (IMU) de alta precisión miden la fuerza de Coriolis mediante giroscopios MEMS para detectar con exactitud cualquier desviación de la velocidad angular respecto al movimiento lineal. Simultáneamente, sus acelerómetros proporcionan datos sobre la inclinación del vehículo con respecto al plano horizontal y la aceleración en los tres ejes. A partir de esta información, el sistema establece un umbral máximo de ángulo de dirección para limitar activamente el rango de giro, evitando así eficazmente los vuelcos. 3.2. Navegación por fusión multisensor Los sensores individuales presentan limitaciones inherentes en entornos complejos: los sistemas SLAM visuales sufren una menor precisión de localización debido a factores ambientales dinámicos, mientras que los sistemas de navegación inercial (INS) son propensos a errores de deriva que se acumulan con el tiempo. Por consiguiente, la fusión multisensor se ha convertido en la solución principal para la navegación de vehículos guiados automáticamente (AGV). En aplicaciones prácticas, las señales INS se utilizan para la predicción del estado del AGV, mientras que la navegación por seguimiento de trayectoria y la navegación visual RGB-D se combinan para formar un sistema de visión multicámara que corrige los errores INS acumulados mediante la observación del sistema. Un algoritmo de filtro de Kalman fusiona datos visuales e inerciales, lo que permite restablecer automáticamente los errores acumulados en las ubicaciones de los códigos QR. Un algoritmo de navegación AGV que combina el control PID dual con la tecnología de navegación inercial logra una precisión de posicionamiento a nivel milimétrico mediante una arquitectura de control de doble bucle cerrado, al tiempo que reduce la densidad necesaria de colocación de códigos QR. En entornos con espacio limitado y señales satelitales deficientes, como las fábricas de hongos comestibles, los investigadores han utilizado filtros de Kalman de estado de error para fusionar datos de codificadores y unidades de medición inercial (IMU), logrando una navegación confiable en pasillos estrechos y entornos con pocos detalles. En entornos degradados, como túneles de cables, los algoritmos SLAM visuales-inerciales basados ​​en la fusión de características de puntos y líneas resuelven eficazmente los problemas de localización en entornos con texturas repetitivas. 3.3. Inclinómetros que garantizan la seguridad operativa de los vehículos guiados automáticamente (AGV). Los inclinómetros desempeñan un papel fundamental en los sistemas antivuelco de los vehículos guiados automáticamente (AGV). Un inclinómetro integrado en el chasis del AGV monitoriza dinámicamente el ángulo de inclinación del vehículo durante los giros o las fluctuaciones de carga; si la inclinación supera un umbral preestablecido (p. ej., ±5°), el sistema ajusta inmediatamente la potencia del motor o aplica los frenos para evitar que la carga vuelque. Los inclinómetros con un alto grado de protección (como IP69K) son capaces de soportar las duras condiciones de los almacenes, incluyendo suelos mojados y polvo. 4. Brazos robóticos: desde la detección de articulaciones hasta el control del brazo completo. Los brazos robóticos son actuadores fundamentales en la automatización industrial, y su precisión y flexibilidad de movimiento determinan directamente la calidad y eficiencia de la producción. La aplicación de sensores inerciales e inclinómetros en brazos robóticos está evolucionando desde la simple medición de ángulos hacia la percepción de estado completo y el control inteligente. 4.1. Control preciso de la postura del brazo robótico mediante sensores de inclinación. Los sensores de inclinación desempeñan un papel crucial en el control de la posición de los brazos robóticos. Una invención patentada describe un método de control de posición basado en sensores de inclinación; mediante la construcción de un modelo matemático y el cálculo de los ángulos de rotación y guiñada del brazo robótico a partir de las señales de los sensores, el método optimiza el control de posición y mejora la precisión del posicionamiento. Esta tecnología ya se ha aplicado en proyectos de demostración para operaciones inteligentes de minería de carbón. En maquinaria pesada como las rozadoras de carbón, la instalación de sensores de inclinación dinámicos a prueba de explosiones en la pluma de corte permite medir el ángulo de cabeceo del cabezal. Al combinarse con sensores de ángulo para medir el ángulo de guiñada, el sistema puede obtener datos precisos en tiempo real sobre la orientación del cabezal con respecto al cuerpo de la máquina. Este sistema se caracteriza por su estructura simple, facilidad de instalación y gran adaptabilidad ambiental. 4.2. Unidades de medición inercial (IMU) que reemplazan a los codificadores tradicionales Los brazos robóticos articulados accionados por cables presentan cuerpos delgados y movimientos flexibles, lo que les permite realizar tareas como inspección y mantenimiento en espacios reducidos y entornos complejos y no estructurados. Sin embargo, la gran cantidad de articulaciones cinemáticas encarece la instalación de codificadores en cada una de ellas; además, si el diámetro exterior del brazo robótico es demasiado pequeño, es posible que no se encuentren codificadores adecuados. Para abordar este desafío, se desarrolló un método de detección y control de estado basado en IMU externas para brazos robóticos articulados accionados por cables. Se coloca una IMU en el extremo de cada segmento articulado; la fusión de datos de los sensores se utiliza para calcular la orientación de la IMU en tiempo real, la cual se convierte posteriormente en la orientación del extremo del segmento según relaciones geométricas. Este enfoque reduce eficazmente el peso del brazo robótico y mejora la flexibilidad de control. En el campo de los brazos robóticos flexibles, se emplean sistemas de fusión de sensores multi-IMU para estimar la posición y la orientación. Los eslabones flexibles se modelan como una serie de segmentos rígidos, cuyos ángulos articulares se estiman mediante datos de acelerómetro y giroscopio. La implementación de un control de bucle cerrado mediante retroalimentación de orientación de IMU en tiempo real mejora significativamente la robustez operativa y la flexibilidad del brazo robótico. 4.3. Detección integral mediante la integración de múltiples sensores. Los modernos sistemas de control de movimiento de alta precisión para brazos robóticos están evolucionando hacia la integración multisensor. Al integrar sensores de fuerza de seis ejes, codificadores y unidades de medición inercial (IMU), el sistema puede detectar la posición y la carga del brazo robótico en tiempo real. Combinada con algoritmos de control adaptativo de modo deslizante, esta integración mejora significativamente la precisión del movimiento y la capacidad de rechazo de perturbaciones. A nivel del efector final, los métodos que utilizan IMU para adquirir datos de posición en tiempo real pueden compensar eficazmente las desviaciones de posición causadas por la torsión de las articulaciones y los errores de conexión. 5. Perspectivas tecnológicas: Fusión multisensorial profunda La aplicación de la navegación inercial y los sensores inclinómetros en robots industriales, vehículos guiados automáticamente (AGV) y brazos robóticos se caracteriza por tres tendencias principales: En primer lugar, la evolución de la detección monomodal a la fusión multimodal. Dado que un solo sensor no puede abordar todos los desafíos de los entornos industriales complejos, la fusión multisensor —que combina LiDAR, IMU, sistemas de visión y codificadores— se está convirtiendo en el estándar de la industria. En segundo lugar, el cambio de la medición estática a la detección dinámica de alta precisión. Los inclinómetros estáticos tradicionales ya no satisfacen las exigencias de los escenarios de movimiento a alta velocidad; por el contrario, los inclinómetros dinámicos y las IMU de alto rendimiento combinan datos de acelerómetro y giroscopio para mantener una salida de alta precisión incluso en condiciones de vibración, impacto y movimiento rápido. En tercer lugar, la actualización de componentes funcionales a plataformas de detección inteligentes. Impulsados ​​por el desarrollo de la IA integrada y los robots humanoides, los sensores de posición inerciales están evolucionando de simples elementos de medición a los "nervios del equilibrio" y el "cerebelo" de los robots. Las empresas relevantes han establecido ecosistemas tecnológicos y de productos integrales —que abarcan chips de sensores, módulos y ensamblajes de sistemas— que sirven como la "base física de la IA" para robots y dispositivos inteligentes.

MEMS inclinometers must undergo full-temperature testing, as temperature variation—not nonlinearity—constitutes their largest error source. The elastic modulus of sensitive materials, reference voltage, and amplifier gain all drift with temperature. Full-temperature testing allows these effects to be assessed and compensated, guaranteeing measurement accuracy over the full operating temperature range. Taking the high-precision inclinometer T7000-F manufactured by Micro-Magic Inc as an example, during the full-temperature cycling test, the T7000-F is fixed at a non-zero angle (e.g., +10°) with its mechanical angle kept unchanged throughout the entire process. Starting from room temperature (25°C, ambient temperature), the temperature is decreased to -40°C and held for a sufficient duration. Then, at a set temperature change rate, the temperature is increased to +85°C and held again. Finally, optionally, the temperature may be returned to room temperature. Throughout the entire cycling process, the angular output θ(T) is continuously monitored and recorded at several temperature points: 25°C (ambient temperature), -40°C, 25°C, 85°C, and 25°C (return check). Based on these measurements, the zero temperature drift and sensitivity temperature drift are calculated. Zero temperature drift：    ( Take the maximum value as the specification value)。 Sensitivity temperature drift：   The acceptance criteria for T7000-F are: zero temperature drift ≤ 0.0005°/℃, and sensitivity temperature drift ≤ 50 ppm/℃. These specifications are derived from actual testing of each product, rather than theoretical calculations. Each sensor is equipped with a temperature compensation table ranging from -40℃ to 85℃ (at 5℃ intervals), which enables precise compensation through real-time interpolation during operation, ensuring measurement accuracy across the full temperature range.

En la actualidad, donde las operaciones colaborativas de los sistemas autónomos son cada vez más frecuentes, proporcionar una referencia de navegación global estable y unificada para clústeres robóticos distribuidos siempre ha sido un desafío técnico clave. Recientemente, la brújula electrónica de seis ejes de alta precisión y orientación completa de la serie C9000, desarrollada por Micro-Magic Inc., se integró con éxito en el sistema de control de clústeres de última generación de un integrador líder de sistemas de drones de alta gama. Esta integración ofrece un punto de referencia direccional altamente fiable para la navegación cooperativa de múltiples vehículos, lo que mejora significativamente la precisión de navegación general del sistema y sus capacidades de coordinación en entornos complejos.En el proyecto "Grupo de Drones de Inspección Inteligente", se requieren varios drones para realizar inspecciones colaborativas en la central eólica. La tarea exige que cada dron mantenga un sistema de coordenadas de rumbo consistente y sincronice y posicione con precisión estructuras complejas como las palas y torres de las turbinas eólicas. Las brújulas magnéticas tradicionales de un solo punto son susceptibles a la interferencia electromagnética de las estructuras de acero de las turbinas eólicas, lo que provoca desviaciones de rumbo y, posteriormente, afecta la planificación de la trayectoria del grupo y la fusión de datos. Al equiparse con la brújula electrónica de actitud completa de la serie C9000, cada dron puede proporcionar datos de actitud de tres ejes de alta precisión (rumbo, cabeceo y balanceo) en tiempo real, y suprimir eficazmente la interferencia de entornos magnéticos intensos en el sitio mediante algoritmos integrados de compensación de campo magnético duro, campo magnético blando e inclinación.El C9000, con una precisión de rumbo de 0,2° y una precisión de inclinación de 0,02°, proporciona una actitud estable incluso durante maniobras de gran alcance. Su algoritmo patentado de fusión de actitud completa y la tecnología de filtrado Kalman extendida garantizan una alta frecuencia de actualización de datos y un rendimiento en tiempo real durante el vuelo dinámico. Además, el producto cuenta con protección IP67 y un rango de temperatura de funcionamiento de -40 °C a +85 °C, lo que lo hace adecuado para entornos exteriores adversos y de gran altitud, asegurando un funcionamiento fiable del sistema en diversas condiciones climáticas.El responsable técnico del proyecto declaró: «La serie C9000 no solo nos proporciona referencias de rumbo precisas, sino que su compatibilidad con múltiples interfaces y sus modos de calibración flexibles simplifican enormemente la integración del sistema y el proceso de depuración in situ. Hemos mejorado significativamente la adaptabilidad ambiental del sistema en clúster en diferentes parques eólicos gracias a su función de calibración omnidireccional automática, que permite calibrar rápidamente cada dron in situ antes de su despliegue».Con la continua expansión de aplicaciones como la conducción autónoma, la formación de drones y las operaciones colaborativas de robots, los sensores de orientación de alta precisión y gran resistencia a las interferencias se están convirtiendo en un componente fundamental para lograr una verdadera «inteligencia de clúster». La brújula electrónica C9000 proporciona una referencia de orientación global unificada, estable y fiable, sentando las bases técnicas para las operaciones coordinadas de sistemas multiagente en escenarios complejos del mundo real. Se espera que desempeñe un papel cada vez más importante en sistemas no tripulados, inspección industrial, cartografía del terreno e incluso rescate de emergencia.C9000-AC9000-BC9000-C

Las máquinas herramienta de precisión son las "máquinas madre industriales" de la fabricación moderna, y su precisión de mecanizado determina directamente la calidad y el rendimiento de los componentes. El estado de nivelación de la máquina herramienta es un requisito fundamental para garantizar esta precisión. Ya sea en fresadoras de pórtico de gran tamaño, centros de mecanizado de cinco ejes o rectificadoras de alta precisión, pequeños asentamientos de la base, deformaciones térmicas debidas a cambios de temperatura ambiente y los efectos acumulativos de las vibraciones operativas pueden provocar que la mesa de la máquina se desvíe de su nivelación ideal. El sensor de inclinación de doble eje de ultra alta precisión con compensación de temperatura completa de la serie T7000F, desarrollado por Micro-Magic Inc., ha demostrado un excelente valor de aplicación en el campo del control horizontal de máquinas herramienta de precisión, con una resolución de 0,0005° y una precisión máxima en todo el rango de temperatura de 0,001°.En la aplicación industrial del control horizontal de máquinas herramienta de precisión, el valor del T7000F se refleja en dos aspectos clave: la instalación y puesta en marcha del equipo, y la monitorización del estado de funcionamiento. Durante la fase de instalación, el T7000F se instala en los puntos de medición clave de la bancada. Múltiples sensores se conectan en red mediante RS485 o bus CAN para obtener valores de inclinación absolutos en tiempo real de cada punto de medición, lo que mejora considerablemente la eficiencia y la precisión de la instalación y la depuración. Para máquinas herramienta de pórtico de gran tamaño, la función de medición simultánea de doble eje permite monitorizar simultáneamente los cambios de ángulo en las direcciones de balanceo y cabeceo, garantizando que el riel guía mantenga una horizontalidad constante en todo su recorrido. Durante la fase de funcionamiento, los sensores se integran en el sistema de control de la máquina herramienta, lo que permite monitorizar los cambios en el estado horizontal en tiempo real. Si el valor de inclinación supera el umbral establecido, se activa una alarma automáticamente o se coordina con el dispositivo de nivelación automática para lograr un control de bucle cerrado, previniendo eficazmente accidentes de calidad en el procesamiento por lotes causados ​​por cambios en la postura de la máquina herramienta. El excelente rendimiento antivibración y antichoque del sensor T7000F es crucial en aplicaciones de máquinas herramienta. Estas máquinas generan vibraciones continuas durante el corte a alta velocidad, especialmente en procesos de corte intermitentes como el fresado y el rectificado, con espectros de vibración complejos y picos de alta aceleración. El T7000F tiene una resistencia al choque superior a 20 000 g y una resistencia a la vibración de 10 grms, y puede instalarse de forma estable en la bancada o mesa de trabajo de la máquina para un funcionamiento fiable a largo plazo. Su nivel de protección IP67, junto con una carcasa de aleación de aluminio resistente a la oxidación, es suficiente para resistir la erosión del fluido de corte, la neblina de aceite y el polvo metálico. En cuanto a la interfaz de comunicación, el sensor admite múltiples opciones de bus como RS232, RS485, CAN, etc., lo que facilita su integración con diversos sistemas CNC o PLC y la conexión a redes de bus de campo industriales sin necesidad de conversión de protocolo adicional. A medida que la industria manufacturera acelera su evolución hacia aplicaciones de alta gama, las exigencias de precisión en la base de las máquinas herramienta de precisión siguen aumentando. Gracias a su alta precisión en todo el rango de temperaturas, su sólida capacidad antiinterferencias y sus opciones de integración flexibles, el T7000F ofrece una solución técnica profesional y fiable para el control de nivel en máquinas herramienta de precisión.

Con la mejora continua del nivel de automatización de la maquinaria agrícola, aumentan también los requisitos de percepción de la postura del equipo, control de seguridad y precisión operativa. Micro-Magic Inc. ha lanzado la serie T700 de sensores de inclinación de doble eje de alta precisión, diseñados específicamente para escenarios de control industrial, que ofrecen una solución de detección de actitud altamente fiable y rentable para la automatización de maquinaria agrícola. La base técnica de la serie T700 reside en los sensores digitales de alta precisión de ADI, combinados con el algoritmo de filtrado de orden n desarrollado independientemente por Micro-Magic y un convertidor A/D de 16 bits, para lograr una medición precisa y en tiempo real de los ángulos de inclinación de los ejes X e Y. Sus principales indicadores técnicos son impresionantes: precisión de rango completo de hasta 0,01°, resolución de hasta 0,002°, deriva de temperatura sin sesgo que no supera los 0,008°/℃, coeficiente de temperatura de sensibilidad controlado dentro de 100 ppm/℃, y compatibilidad con múltiples opciones de rango como ± 10°, ± 30°, ± 60°, ± 90°, etc., que pueden satisfacer las necesidades de diferentes escenarios de aplicación. Cabe destacar que la serie T700 incorpora un sensor de temperatura que monitoriza en tiempo real los cambios de temperatura en el entorno de trabajo y compensa dinámicamente las lecturas del sensor mediante algoritmos, garantizando una alta repetibilidad y estabilidad de los datos de medición en un amplio rango de temperaturas, desde -40 °C hasta +85 °C. Esta característica resulta de gran utilidad práctica para entornos agrícolas con grandes diferencias de temperatura entre el día y la noche y marcados cambios estacionales, asegurando que el equipo proporcione datos angulares fiables en cualquier condición climática. Los productos de la serie T700 pueden generar diversas señales digitales, como RS232, RS485, RS422, Modbus y CAN, así como señales analógicas, como corriente y voltaje. Están disponibles en diferentes formatos, incluyendo unidades completas con carcasa y placas base sin carcasa. Además, se ofrecen productos de estructura compacta, ideales para espacios reducidos, que permiten satisfacer requisitos especiales. Esto facilita la integración del sistema y la instalación para los clientes.Con la mejora continua del nivel de automatización de la maquinaria agrícola, aumentan también los requisitos de percepción de la postura del equipo, control de seguridad y precisión operativa. Micro-Magic Inc. ha lanzado la serie T700 de sensores de inclinación de doble eje de alta precisión, diseñados específicamente para escenarios de control industrial, que ofrecen una solución de detección de actitud altamente fiable y rentable para la automatización de maquinaria agrícola. La base técnica de la serie T700 reside en los sensores digitales de alta precisión de ADI, combinados con el algoritmo de filtrado de orden n desarrollado independientemente por Micro-Magic y un convertidor A/D de 16 bits, para lograr una medición precisa y en tiempo real de los ángulos de inclinación de los ejes X e Y. Sus principales indicadores técnicos son impresionantes: precisión de rango completo de hasta 0,01°, resolución de hasta 0,002°, deriva de temperatura sin sesgo que no supera los 0,008°/℃, coeficiente de temperatura de sensibilidad controlado dentro de 100 ppm/℃, y compatibilidad con múltiples opciones de rango como ± 10°, ± 30°, ± 60°, ± 90°, etc., que pueden satisfacer las necesidades de diferentes escenarios de aplicación. Cabe destacar que la serie T700 incorpora un sensor de temperatura que monitoriza en tiempo real los cambios de temperatura en el entorno de trabajo y compensa dinámicamente las lecturas del sensor mediante algoritmos, garantizando una alta repetibilidad y estabilidad de los datos de medición en un amplio rango de temperaturas, desde -40 °C hasta +85 °C. Esta característica resulta de gran utilidad práctica para entornos agrícolas con grandes diferencias de temperatura entre el día y la noche y marcados cambios estacionales, asegurando que el equipo proporcione datos angulares fiables en cualquier condición climática. Los productos de la serie T700 pueden generar diversas señales digitales, como RS232, RS485, RS422, Modbus y CAN, así como señales analógicas, como corriente y voltaje. Están disponibles en diferentes formatos, incluyendo unidades completas con carcasa y placas base sin carcasa. Además, se ofrecen productos de estructura compacta, ideales para espacios reducidos, que permiten satisfacer requisitos especiales. Esto facilita la integración del sistema y la instalación para los clientes.La serie T700 proporciona asistencia técnica para los siguientes escenarios típicos mediante la percepción en tiempo real y la salida de datos sobre la postura del dispositivo.² Sistema de control para la prevención de vuelcos en camiones volquete: El T700 monitoriza en tiempo real el ángulo de inclinación de los ejes X e Y durante el proceso de elevación del carro. Si el ángulo de inclinación supera el umbral establecido, el sistema activa una alarma sonora y visual o interrumpe automáticamente la elevación, previniendo así eficazmente los vuelcos causados ​​por la desviación de la carga o terrenos irregulares.² Control de actitud de la excavadora: El T700 puede monitorizar simultáneamente la postura horizontal del fuselaje y el ángulo de inclinación de las partes móviles de la pluma, proporcionando datos de retroalimentación en tiempo real para el sistema de control electrónico.² Control adaptativo de velocidad en pendiente: El T700 puede proporcionar en tiempo real el ángulo de inclinación del vehículo con respecto al plano horizontal y, con la ayuda del sistema de control del vehículo, lograr un ajuste adaptativo de la velocidad en función de la pendiente. En la creciente integración entre la percepción precisa y la toma de decisiones inteligentes, el sensor de inclinación de la serie T700 de Micro-Magic, gracias a su alta fiabilidad y diseño flexible, ha dotado a la maquinaria agrícola de una capacidad de percepción del terreno. Esto no solo representa una mejora tecnológica, sino también un paso firme hacia la digitalización y la inteligencia en la productividad agrícola.

Con la aceleración de la modernización agrícola, la maquinaria agrícola inteligente se ha convertido en un equipo crucial para mejorar la eficiencia operativa y garantizar la seguridad operacional. Recientemente, Sensor de inclinación de doble eje de alta precisión serie T70 El sensor lanzado por Micro-Magic Inc. ha sido aplicado con éxito por clientes para la monitorización en tiempo real y el control inteligente de la postura de la maquinaria agrícola, proporcionando información precisa sobre la postura en tareas como la siembra, la fertilización y la cosecha. La aplicación de este sensor ha mejorado significativamente la consistencia y precisión de las operaciones, facilitando una gestión agrícola más científica y precisa. Al mismo tiempo, proporciona datos fiables para la actualización de la automatización de la maquinaria agrícola, impulsando aún más el desarrollo de la producción agrícola hacia la inteligencia y la eficiencia. El sensor de inclinación de la serie T70 Utiliza tecnología MEMS, con capacidad de medición de inclinación de doble eje con una precisión de hasta 0,2°. Admite una amplia gama de opciones de medición, incluyendo ±90° (doble eje) y ±180° (eje único). Su amplio rango de temperatura de funcionamiento (de -30 °C a +70 °C) y su grado de protección IP67 garantizan un funcionamiento estable incluso en entornos de campo complejos. El sensor admite múltiples modos de salida, como RS232, RS485, RS422 y TTL, e incorpora el protocolo Modbus RTU, lo que facilita su integración en diversos sistemas de control de maquinaria agrícola.En el proyecto de tractor inteligente del cliente, el sensor de inclinación T70 se integra en la última generación del sistema de suspensión del tractor para monitorizar los ángulos de inclinación horizontal y vertical de la maquinaria agrícola en tiempo real. Durante las operaciones, especialmente en terrenos inclinados y con desniveles, la maquinaria agrícola es propensa a reducir su eficiencia operativa o incluso a sufrir accidentes debido a una postura desequilibrada. Al instalar el sensor T70 en puntos clave del bastidor de suspensión, el sistema puede adquirir los datos de inclinación de la maquinaria en tiempo real y ajustar automáticamente la suspensión hidráulica mediante el controlador para lograr una nivelación dinámica. Esto no solo mejora la consistencia y la calidad de las operaciones, como la siembra, la fertilización y la cosecha, sino que también reduce significativamente la dificultad operativa y la fatiga del conductor. El director técnico de la empresa afirmó: «La alta precisión y la sólida capacidad antiinterferencias de los sensores de la serie T70 los hacen ideales para entornos agrícolas con vibraciones significativas y cambios drásticos de temperatura y humedad. Su función de salida síncrona de doble eje nos permite monitorizar simultáneamente los cambios de actitud tanto hacia adelante como hacia atrás, así como hacia la izquierda y la derecha, lo que permite un verdadero control de actitud tridimensional». Además, el sensor cuenta con una función de ajuste de punto cero relativo, lo que facilita una calibración rápida antes de la operación; la frecuencia de salida automática puede alcanzar hasta 50 Hz, lo que cumple con los requisitos de respuesta en tiempo real para operaciones de alta velocidad. Estas características, en conjunto, respaldan un sistema de control de actitud inteligente altamente fiable y de fácil integración para maquinaria agrícola. Como diseñador y fabricante líder de sensores inerciales en China, Micro-Magic se compromete a proporcionar soluciones de sensores de alto rendimiento y alta fiabilidad para diversos equipos industriales y agrícolas. El éxito de la aplicación de los sensores de inclinación de la serie T70 demuestra una vez más el firme compromiso de la empresa con la modernización continua de equipos inteligentes mediante tecnología inercial de vanguardia.

En el diseño de sistemas de medición de inclinación de alta precisión, el control de errores es clave para determinar el rendimiento del sistema. Este artículo combina resultados de investigación y prácticas de ingeniería para analizar métodos de implementación, fuentes de error, métodos de análisis y soluciones desde cuatro perspectivas, proporcionando una referencia para el diseño y la optimización de sistemas de medición de inclinación de alta precisión.refleja el ángulo entre el plano horizontal y el eje Y.2. Análisis de las principales fuentes de error1) Error de interferencia ambiental⚪Vibración mecánica: cuando los sensores se instalan en un entorno vibratorio, la vibración puede provocar fluctuaciones en la señal de salida, como en plataformas de vehículos o escenarios de equipos industriales, donde la vibración puede introducir una desviación de medición de ±0,5°.⚪ Deriva de temperatura: los cambios de temperatura provocan una deriva del cero del sensor, especialmente cuando la temperatura de funcionamiento excede el rango de calibración (como -20 ℃ ~ 65 ℃), el error puede alcanzar 0,002°/℃.⚪ Interferencia electromagnética: las fluctuaciones de energía o los campos electromagnéticos externos pueden interferir con la cadena de señal del sensor, lo que afecta la precisión de la conversión de analógico a digital.2) Autoerror del sensor⚪  Error no lineal: La salida de los sensores de inclinación MEMS tiene una relación no lineal con el ángulo de inclinación, a veces, los errores no lineales pueden alcanzar una desviación de 0,1° dentro de un rango de ± 30°.⚪  Limitaciones de ruido y resolución: el procesamiento inadecuado de señales analógicas puede provocar una disminución en la resolución efectiva, como bits ADC insuficientes que pueden no ser capaces de detectar señales pequeñas a un nivel de 0,175 mV.⚪  Error de instalación: una base irregular o fijada de forma floja hace que el plano de referencia del sensor no sea paralelo a la superficie medida, lo que genera una desviación sistemática.3) Interferencia dinámicaSi existe aceleración externa (como vibración o movimiento) en el dispositivo, la salida del acelerómetro contendrá componentes de aceleración dinámica, lo que generará errores en el cálculo del ángulo de inclinación. En este punto, es necesario combinar un giroscopio o un magnetómetro para la fusión de datos (como el filtrado de Kalman).3. Soluciones de errores y tecnologías clave1) Tecnología de supresión de interferencias ambientalesa) Diseño de reducción de vibraciones: utilice almohadillas de goma para aislar la fuente de vibración o seleccione sensores con función de filtrado dinámico.b) Compensación de temperatura:⚪Nivel de hardware: seleccione chips MEMS con sensores de temperatura incorporados para corregir la deriva mediante la adquisición de temperatura en tiempo real.⚪ Nivel de software: Establecer una ecuación de ajuste de curva de error de temperatura, como usar un algoritmo de compensación polinomial para reducir la precisión de la deriva de temperatura a 0,002 ° a -20 ~ 65 ℃.do) Aislamiento de energía y señal: se utilizan fuentes de referencia de alta estabilidad (como LM236) para alimentar el sensor, y los circuitos de desacoplamiento están diseñados para reducir el impacto de la ondulación de energía.2) Tecnología de optimización de la señal del sensor a) Diseño de cadena de señal de alta precisión: ⚪ Utilice amplificadores operacionales de bajo ruido (como ICL7653) y circuitos de conversión diferencial (como AD8138AR) para mejorar la relación de rechazo de modo común y la relación señal-ruido.⚪ Utilizando un ADC de tipo ∑-Δ de 24 bits (como el ADC integrado en C8051F350), combinado con un filtro SINC3 para reducir el ruido y lograr una resolución efectiva de 20 bits.b) Corrección no lineal: al subdividir el rango de medición y ajustarlo con curvas sinusoidales segmentadas, el error no lineal se reduce de 0,11° a 0,0044°.3) Instalar un sistema de corrección de erroresa) Método de mapeo de sensor dual: al trabajar junto con el primer sensor de inclinación (referencia de calibración) y el segundo sensor (a calibrar) en la plataforma de instalación, se establece una relación de mapeo lineal entre el ángulo de conducción y el ángulo de medición para corregir las desviaciones mecánicas de la instalación.b) Calibración horizontal: utilice un nivel de alta precisión para calibrar la superficie de instalación, asegurándose de que el plano de referencia del sensor sea paralelo a la superficie medida y fije la base con tornillos de torsión.4) Algoritmo de compensación dinámica de erroresa) Fusión de múltiples sensores: integración de acelerómetros y giroscopios de tres ejes, predicción de ángulos de inclinación dinámicos a través del filtrado de Kalman o algoritmos LSTM y aumento de las tasas de actualización a más de 100 Hz.b) Optimización del modelo de catenaria: A partir de la deformación dinámica del cable, se utiliza la ecuación de catenaria para ajustar el umbral de seguridad en tiempo real en combinación con parámetros ambientales (velocidad del viento, temperatura), reduciendo la tasa de errores de juicio a menos del 0,3%.4. Casos típicos de aplicación y verificación1) Sistema de medición estático de alta precisiónEl sistema de medición de inclinación basado en SOC (serie T7000-H) logra un error absoluto máximo de 0,005° y un error relativo de

Los sensores de ángulo de inclinación desempeñan un papel crucial en la monitorización de puentes, utilizándose principalmente para medir cambios en el ángulo de inclinación de las estructuras o sus componentes clave con respecto a la dirección de la gravedad. Estos pequeños cambios suelen ser indicadores importantes del estado de salud, la respuesta a la carga, el asentamiento de los cimientos o posibles problemas en las estructuras del puente.1. Principales escenarios de aplicación→Monitoreo de inclinación de pilares y torres de puentesMonitoree si hay asentamientos lentos e irregulares en la cimentación del pilar del puente, lo que podría provocar su inclinación. Mediante sensores de inclinación que registran continuamente los cambios de ángulo durante un tiempo prolongado, se pueden obtener datos de tendencias. Monitoreo en tiempo real de los cambios de verticalidad o ángulos preestablecidos durante la construcción de pilares/torres de puentes para garantizar la precisión de la construcción.→ Monitoreo del desplazamiento y la rotación de los rodamientosMonitoree el ángulo de rotación del apoyo del puente bajo carga real. Cambios anormales en el ángulo de rotación pueden indicar envejecimiento, falla o restricciones anormales del apoyo. Al medir el ángulo de inclinación relativo entre las placas superior e inferior del apoyo, junto con sus parámetros de diseño, se puede calcular indirectamente su desplazamiento por deslizamiento.→ Monitoreo de la alineación y deformación de la viga principalAunque la medición directa de la deflexión suele emplear transductores de desplazamiento o niveles, la instalación de inclinómetros en ubicaciones específicas (p. ej., en la mitad del vano o en la cima de los pilares) permite monitorear los cambios de rotación en las secciones transversales de las vigas. Al integrar estas mediciones angulares con los parámetros geométricos de la viga (como la longitud), se puede calcular la tendencia relativa de la deflexión en estas posiciones con respecto a los puntos de referencia. Este enfoque es especialmente útil para la monitorización de la salud estructural (MAS) a largo plazo y en puentes de gran luz.→ Monitoreo de deformación de nervaduras de torres de cables y arcos:Este proceso monitorea los cambios angulares en las torres de puentes atirantados o en las costillas de puentes de arco bajo carga utilizando inclinómetros, evaluando su estabilidad estructural global y su estado de deformación.2. Ventajas de los sensores de inclinación MEMS en la monitorización de puentesLos sensores de inclinación MEMS son compactos, ligeros, fáciles de instalar en superficies estructurales o integrados en piezas específicas, y tienen un impacto mínimo en la propia estructura. Su bajo coste y precio unitario son inferiores a los de los medidores de inclinación tradicionales de alta precisión o los sensores de fibra óptica, lo que facilita la implementación económica de redes de sensores a gran escala y de forma densa, obteniendo así información más completa sobre el estado estructural. Su bajo consumo de energía los hace especialmente adecuados para redes de sensores inalámbricas alimentadas por baterías o recolección de energía, lo que permite la monitorización a largo plazo sin intervención humana. Son fáciles de integrar y digitalizar, y suelen emitir señales digitales directamente (como I₂C, SPI, RS485), lo que facilita su integración con colectores de datos y módulos de transmisión inalámbrica para construir sistemas de monitorización automatizados. Su instalación es sencilla y el proceso suele ser relativamente sencillo, ya que solo requiere una base fija o atracción magnética. Los sensores de inclinación MEMS tienen una gran capacidad de respuesta dinámica, y algunos sensores MEMS de alto rendimiento tienen suficiente ancho de banda para monitorizar la respuesta dinámica de las estructuras (como los cambios de inclinación causados ​​por la vibración).Consideraciones clave en las aplicacionesLa monitorización de puentes suele requerir alta precisión (superior a 0,01° o incluso 0,001°) y estabilidad. Si bien la tecnología MEMS continúa avanzando, su deriva a largo plazo y su sensibilidad a la temperatura siguen siendo un desafío, especialmente en aplicaciones de alta precisión. Es necesario seleccionar cuidadosamente modelos de sensores que cumplan con los requisitos de precisión y considerar la compensación de temperatura y estrategias de calibración periódicas.La deformación de las estructuras de puentes no suele variar mucho en ángulo (a menudo en un rango de unas pocas décimas de grado a unos pocos grados), pero los sensores deben tener alta resolución y alta linealidad en un rango pequeño. Al mismo tiempo, también es necesario considerar los ángulos mayores que pueden producir los eventos extremos (como los terremotos fuertes).Los sensores deben soportar cambios drásticos de temperatura, humedad, vibración y posibles interferencias electromagnéticas en el entorno del puente. Es necesario elegir productos de embalaje de grado industrial o reforzados.La medición del ángulo de inclinación se refiere al ángulo entre el cuerpo del sensor y la dirección de la gravedad. Por lo tanto, la planitud, la estabilidad y la conexión rígida con la estructura medida de la superficie de instalación del sensor son cruciales. Cualquier ligera deformación o holgura en la superficie de instalación afectará directamente los resultados de la medición.Caso de usoMicro-Magic Inc. ha producido una serie de sensores de inclinación MEMS para satisfacer las necesidades de diversos escenarios de aplicación, incluyendo las series 70, T700 y T7000. Todas las series de productos se basan en estándares de diseño industrial, abarcando tanto sensores de inclinación de un solo eje como sensores de inclinación de dos ejes. La salida de señal incluye salidas digitales y analógicas (corriente, voltaje). La precisión de la medición abarca un rango de media a alta. Todos los productos son compatibles o se pueden personalizar con los protocolos de comunicación RS232/RS485/RS422/TTL/CAN/MODBUS.Micro-Magic Inc también ha producido una serie de sensores de inclinación de placa única, que son convenientes para que los clientes los integren en sus propios sistemas.Para el caso particular de puentes y presas, Micro-Magic Inc. también ha lanzado una serie de sensores de inclinación inalámbricos. Alimentados por baterías de litio y basados ​​en tecnología IoT (Bluetooth y Zigbee opcional), evitan las limitaciones de aplicación causadas por el cableado. Conclusión:Los sensores de inclinación MEMS, con sus ventajas únicas, ofrecen un método económico, eficiente y fácil de implementar para la monitorización del ángulo local en puentes. Desempeñan un papel fundamental en la monitorización de áreas como la inclinación de los pilares, la rotación de los apoyos y las tendencias de deformación de las vigas principales, siendo especialmente adecuados para su implementación a gran escala y la monitorización automatizada a largo plazo. Con el avance de la tecnología y la mejora de las capacidades de procesamiento de datos, su aplicación en la monitorización de puentes será más profunda e inteligente.T700-AT700-BT7000-J

In the field of magnetic sensing technology, three-axis Hall sensors are sparking a precision revolution. This type of sensor achieves true three-dimensional spatial magnetic vector measurement by simultaneously detecting the magnetic field strength in the X, Y, and Z axes, completely breaking through the limitation of traditional single axis Hall sensors that can only detect vertical magnetic fields. The core technology lies in depositing special magnetic flux concentration materials (IMC®) onto the surface of CMOS chips. Enable sensors to capture magnetic field components parallel to the chip surface, combined with high-precision signal chain processing, to achieve 360° full angle position detection. This non-contact measurement method avoids mechanical wear and significantly improves long-term stability and reliability in harsh environments, bringing unprecedented precision control capabilities to modern industry and consumer electronics.  Core Technological Advantages: High Precision, Strong Robustness, and Flexibility   ■  High Precision and Resolution: The resolution reaches 14 bits (digital signal), equivalent to a resolution of 0.022 °, which is much higher than traditional optical encoders. The typical linearity error is ±1°, and the accuracy is maintained at 10 bits (0.35 °) after temperature drift compensation.  The G830 angle sensor even achieves 16 bit ADC accuracy, with an angle error of only 0.02 ° and a temperature drift of 0.002 °/C, reaching the international leading level. ■  Exceptional Environmental Robustness: With strong temperature adaptability, resistance to mechanical tolerances and stray magnetic fields, the working temperature range can reach -40 ° C to+160 ° C, and is insensitive to magnet eccentricity and air gap changes (± 50% tolerance). The third-generation technology can resist stray field interference of 4 kA/m (such as electric vehicle motor magnetic field) and eliminate external interference through differential algorithms. ■  System Integration and Cost Optimization: No PCB packaging, supports direct soldering solutions such as DMP-4 (dual-mode packaging) and SMP-3 (single-mode packaging), eliminates the need for PCB boards, improves EMC/ESD reliability, and reduces system costs. Flexible magnetic circuit design, compatible with various types of magnets with radial/axial magnetization (ferrite, neodymium iron boron, etc.), smaller size and no need for complex calibration. Application Reach: From Automotive Core to Industrial Frontiers In the field of automotive electronics, three-axis Hall sensors have penetrated into key nodes of power transmission: ■   Chassis and safety system: steering wheel torque/steering angle detection (EPS), electronic brake pedal position sensing, accuracy directly affects the stability control efficiency of the vehicle body.   ■   Powertrain control: Electronic throttle body, EGR valve angle feedback, with an error of ± 1° to ensure precise emission control.   ■   New electric architecture: motor rotor position detection (replacing photoelectric encoders), gearbox gear position sensor.   The industrial sector is also experiencing a wave of innovation: ■   Robot joint coding: realizes the detection of robotic arm posture, real-time monitoring of collaborative robot joint angles (0.1° repeatability accuracy), and adapts to industrial environments with anti oil pollution characteristics.   ■   Motor control: BLDC motor commutation angle detection, replacing optical encoders.  ■   Heavy machinery equipment positioning: Crane arm angle sensing, forklift lifting height detection, agricultural machinery steering angle feedback, IP equivalent protection against dust and water vapor erosion.   Three Axis Hall Angle Sensor Related Products   Micro-Magic Inc has produced a series of angle sensor products based on three-axis Hall technology, ranging from low to high precision, from low to high cost. Each product undergoes calibration, reverse and anti pulse peak voltage protection, and long-term aging stability testing before leaving the factory. Each process is precise and rigorous, ensuring reliability under different working conditions and long-term use cycles. Angle Sensor Performance Indicators Parameter G803 G810 G830 Unit Measuring range 0~360 ° 0~360 ° 0~360 ° Temperature drift 0.02 0.01 0.002 Resolution 0.05 0.01 0.01 ° Accuracy 1 0.5 0.05 ° Impact resistance 20000g，0.5ms，3 times/axis Anti-vibration 10grms，2～2000Hz Noise 5mV Average working time ≥55000h   Output Digital TTL, RS232, RS485, RS422, CAN optional Voltage 0~5V, 0.5-4.5V, 0~10V optional Current 0-20mA, 4-20mA optional Working temperature range -40～85℃ Conclusion   The three-axis Hall angle sensor, with its non-contact, high-precision, and multi-dimensional technological advantages, is quietly reshaping the underlying architecture of multiple industries. With the breakthrough of technological bottlenecks, especially the improvement of anti-interference ability and the integration of edge intelligence, this technology will develop towards miniaturization and intelligence, providing a more reliable "spatial perception eye" for the era of Internet of Things.
