Aplicaciones

Para garantizar la calidad del enrutamiento de la señal y evitar la diafonía durante el diseño de PCB, mantenemos una separación entre las pistas de señal de tres veces el ancho de línea. Como se muestra en la Figura 1, esta separación se refiere a la distancia entre centros de las pistas. Dado que el ancho de línea se expresa en inglés como "width", esta regla se conoce a menudo como el principio de 3W. Cuando la distancia entre centros de las pistas es al menos tres veces el ancho de línea, se garantiza que el 70% de los campos eléctricos entre líneas estén libres de interferencias. Si el 98% de los campos eléctricos entre líneas deben estar libres de interferencias, se puede utilizar la regla de 10W.El principio 3W es un principio de diseño de PCB que los diseñadores pueden seguir sin necesidad de técnicas de diseño adicionales. Sin embargo, este enfoque de diseño consume una superficie considerable y puede dificultar el enrutamiento. El punto de partida fundamental del principio 3W es minimizar el acoplamiento entre pistas. Este principio se puede expresar de la siguiente manera: la distancia entre pistas (la distancia entre los centros de las pistas) debe ser tres veces el ancho de una sola pista. Alternativamente, la distancia entre dos pistas debe ser mayor que el doble del ancho de una sola pista. Por ejemplo, si una línea de reloj tiene 6 milésimas de pulgada de ancho, otras pistas solo se pueden enrutar a 2 x 6 milésimas de pulgada de esta pista, o el espaciado de borde a borde debe ser mayor que 12 milésimas de pulgada. El principio 3W se implementa fácilmente en el diseño de PCB al garantizar que el espaciado de centro a centro entre pistas sea tres veces el ancho de la pista. Por ejemplo, si una pista tiene 6 milésimas de pulgada de ancho, entonces en Allegro, la regla de línea a línea se puede establecer en 12 milésimas de pulgada para cumplir con el principio 3W. El espaciado en el software se calcula en función del espaciado de borde a borde, como se muestra en la Figura 2.

 La aplicación de las unidades de medición inercial (IMU) MEMS en el ámbito industrial se centra principalmente en el control de movimiento de alta precisión, la monitorización de equipos y la producción automatizada. La elección de una IMU MEMS adecuada para el ámbito industrial requiere una consideración exhaustiva de la precisión, la adaptabilidad ambiental, la compatibilidad de interfaces y la rentabilidad.La aplicación de MEMS IMU en el campo de los robots industriales y la automatización se centra principalmente en la retroalimentación y el control de actitud, la navegación AGV/AMR y la monitorización y el diagnóstico de vibraciones. En la aplicación de la retroalimentación y el control de actitud, MEMS IMU proporciona información en tiempo real sobre la actitud (cabeceo, balanceo, guiñada) y la velocidad angular para las articulaciones del robot, los efectores finales o las plataformas móviles, logrando un control preciso del movimiento, la planificación de la trayectoria y la prevención de colisiones. En la aplicación de la navegación AGV/AMR, MEMS IMU se integra con sensores de velocidad de las ruedas, LiDAR y sensores visuales para proporcionar la funcionalidad de estima. Cuando la referencia externa se pierde temporalmente, IMU puede mantener el posicionamiento y el rumbo a corto plazo, mejorando la robustez y la continuidad de la navegación. En la aplicación de la monitorización y el diagnóstico de vibraciones, MEMS IMU se instala en las articulaciones del robot, las estructuras clave o los motores para monitorizar el espectro y la amplitud de la vibración durante la operación, para el mantenimiento predictivo y para identificar fallas tempranas como el desgaste de los rodamientos, el desequilibrio y la desalineación.Los requisitos para MEMS IMU en el campo de los robots industriales y la automatización se centran principalmente en los siguientes aspectos:1. Requisitos para indicadores de rendimiento estáticos (alta precisión)La estabilidad de polarización cero es el indicador más importante del rendimiento estático, y una baja polarización cero significa que la precisión a largo plazo de la estimación de la actitud (cabeceo, alabeo, guiñada) es crucial. Cuando los robots funcionan durante largos periodos o los AGV navegan con precisión, una baja deriva de polarización cero es fundamental para garantizar la precisión de la actitud. La estabilidad de polarización cero de los giroscopios suele requerir...

La corriente de irrupción es una corriente transitoria y alta que se genera al encender una fuente de alimentación o un dispositivo. En nuestras fuentes de alimentación y sistemas electrónicos, la corriente de irrupción es indeseable, ya que puede sobrecargar y dañar el dispositivo.Los circuitos de fuente de alimentación conmutada reductora utilizan un circuito de arranque suave para controlar la tasa de aumento de corriente durante el arranque del sistema, suministrando gradualmente energía a la carga y mitigando el impacto de la corriente de entrada en el sistema. La función de arranque suave de una fuente de alimentación reductora se logra mediante la configuración de un condensador de arranque suave. Este suprime eficazmente la corriente de entrada, evitando que la corriente de carga del condensador de salida supere el límite de corriente de la fuente de alimentación conmutada durante el arranque. Esto reduce la sobretensión en el propio circuito de conmutación y en las cargas posteriores, y minimiza las caídas de tensión de entrada. Además, un tiempo de arranque suave correctamente configurado garantiza un aumento suave de la tensión de salida, evitando fluctuaciones..Tomemos como ejemplo el chip TPS54561DPRT de TI. Su diagrama de bloques funcional interno se muestra en la Figura 1. El TPS54561DPRT implementa el arranque suave conectando un condensador externo al pin SS/TR. La relación voltio-amperio de un condensador se expresa como I = C * dV / dt. Esto indica que a mayor capacitancia, mayor voltaje, y a menor tiempo de carga, mayor corriente de carga. En otras palabras, para una capacitancia dada, la magnitud de la corriente de carga del condensador es proporcional a la tasa de variación del voltaje. Una fuente de alimentación conmutada reductora típica implementa un tiempo de arranque suave configurable conectando un condensador externo de arranque suave (CSS) al pin SS. La fuente de corriente de carga pull-up interna (ISS) carga el condensador CSS y lo compara con la tensión de referencia VREF para determinar el final del proceso. Según la fórmula de carga del condensador (I = C*ΔV/ΔT), el tiempo TSS necesario para que la tensión del condensador de arranque suave se cargue de cero a VREF es:TSS_SET = CSS * VREF/ISS (Ecuación 1)Para un circuito convertidor reductor, suponiendo que el valor de consigna de la tensión de salida es VOUT, el condensador de salida es COUT y la corriente de entrada que carga el condensador de salida es IINRUSH, el tiempo necesario para que la tensión en el condensador de salida (es decir, la tensión de salida) aumente desde cero hasta el valor de consigna VOUT es TSS_OUT. Utilizando la fórmula de carga del condensador, obtenemos:TSS_OUT = COUT * VOUT/IINRUSH (Ecuación 2)El requisito de arranque de una fuente de alimentación conmutada es que la tensión del condensador de arranque suave se cargue de cero a VREF dentro del tiempo de arranque suave TSS_SET, y la tensión del condensador de salida se cargue de cero al valor de consigna VOUT dentro del mismo lapso. Por lo tanto, obtenemos:TSS_SET = TSS_OUT (Ecuación 3)La fórmula final para calcular el condensador de arranque suave es: (Ecuación 4)Cuando un convertidor de conmutación arranca, la corriente que carga el condensador de salida se denomina convencionalmente corriente de entrada (IINRUSH). Esta corriente suele ser del 5 % al 10 % de la corriente de carga máxima del convertidor de conmutación (IOUT,MAX). Si la corriente de entrada (IINRUSH) es del 5 % de la corriente de salida máxima de la fuente de alimentación conmutada (IOUT,MAX), entonces IINRUSH = 5 % × IOUT. Sustituyendo IINRUSH = 5 % × IOUTMAX en la ecuación 4, se obtiene la siguiente expresión para el condensador de arranque suave (CSS): (Ecuación 5) Tomando el chip TPS54561DPRT como ejemplo, los datos de cálculo reales son los siguientes:Requisitos: VOUT = 5,0 V, COUT = 3 * 47 uF = 141 uF, IOUT, MAX = 5,0 AParámetros: ISS = 1,7 uA, VREF = 0,8 V, IINRUSH = 5 % * 5,0 A = 0,25 AResultados del cálculo:Se utiliza un condensador estándar cercano a 10 nF. Por esta razón, C13 = 0,01 uF en la figura siguiente.La configuración de los condensadores de arranque suave es fundamental para suprimir la corriente de entrada y garantizar la estabilidad del sistema. Al seleccionar correctamente la capacidad del condensador, se pueden proteger los componentes y, al mismo tiempo, satisfacer las necesidades de arranque en diferentes escenarios.

 El FOG North Finder es un instrumento de precisión que utiliza el efecto Sagnac de los giroscopios de fibra óptica para determinar con precisión y autonomía la dirección norte verdadero (dirección geográfica del Polo Norte). No depende de referencias externas como GPS, observaciones astronómicas ni puntos de referencia conocidos, y no se ve afectado por la interferencia del campo geomagnético, lo cual constituye su principal ventaja. Uso principal (1) Alineación inicial y establecimiento de la referencia azimutal: Esta es la función más importante. Proporciona una referencia de orientación inicial (dirección norte verdadero) para diversas plataformas o sistemas que requieren conocer su dirección absoluta.(2) Mantenimiento de la orientación y navegación autónoma: después de conocer la posición y dirección iniciales, combinado con sensores como acelerómetros, se puede realizar una navegación inercial autónoma de alta precisión a corto plazo, especialmente en entornos sin GPS. Principales escenarios de aplicación (1) Campo militar (aplicaciones principales): ● Apuntado y orientación del sistema de armas: El buscador de norte FOG proporciona una localización del norte rápida, encubierta y autónoma para artillería, lanzacohetes y vehículos lanzamisiles, estableciendo direcciones de referencia de disparo precisas, reduciendo significativamente el tiempo de reacción y mejorando la precisión del ataque. Proporciona puntos de referencia azimutales de alta precisión para los cañones principales y los sistemas de control de tiro de tanques y vehículos blindados. Proporciona una rápida orientación para sistemas de misiles tierra-buque.● Orientación y estabilidad de la plataforma: El buscador de norte FOG proporciona una referencia azimutal precisa para el apuntamiento del haz de radar de los sistemas de radar (terrestres, de vehículos y de barcos), lo que garantiza la precisión en la detección y el seguimiento de objetivos. Proporciona referencia direccional para el apuntamiento de equipos infrarrojos, láser y otros equipos optoelectrónicos en el sistema de reconocimiento/apuntado electroóptico. Facilita la alineación rápida de antenas de comunicación direccionales de gran tamaño.● Alineación inicial de vehículos/buques: El Buscador de Norte FOG determina rápidamente la dirección de referencia de viaje para vehículos blindados y artillería autopropulsada al activarse. Proporciona una orientación inicial precisa para sistemas de navegación inercial cuando submarinos y buques de superficie zarpan, flotan o requieren recalibración.(2) Campo civil: ● Exploración geológica petrolera: Durante la medición durante la perforación, el FOG North Finder se instala cerca de la broca para medir el ángulo azimutal (combinado con el ángulo de inclinación) del pozo en tiempo real y con alta precisión. Es una tecnología clave para la perforación direccional y horizontal, que mejora considerablemente la eficiencia de la perforación y la recuperación de petróleo y gas. Esta es una aplicación muy importante en el sector civil.● Levantamiento geodésico y levantamiento de ingeniería de precisión: En zonas sin señal GPS ni diferencias de señal (túneles, cañones, cañones urbanos, interiores), FOG North Finder proporciona puntos de referencia azimutales de alta precisión para equipos de medición como estaciones totales y rastreadores láser. FOG North Finder proporciona funciones direccionales para sistemas de monitoreo de deformaciones en proyectos a gran escala como puentes, presas y edificios de gran altura. FOG North Finder también puede establecer una red de control de mediciones independiente del GPS. ● Aeroespacial: Durante la alineación inicial y la navegación de drones de gran tamaño, FOG North Finder proporciona al dron una dirección de referencia de despegue rápida y autónoma, y ​​asiste en la navegación en caso de fallo del GPS. FOG North Finder proporciona funciones direccionales para pruebas en tierra y mantenimiento de aeronaves, especialmente helicópteros. FOG North Finder también puede ayudar a las antenas satelitales de gran tamaño a apuntar con rapidez y precisión.¿Por qué FOG North Finder tiene ventajas en estos escenarios? ● Fuerte autonomía: completamente independiente de señales externas (GPS, geomagnéticas), puede funcionar en cualquier lugar y en cualquier momento.● Fuerte capacidad antiinterferencia: no se ve afectado por interferencias electromagnéticas o entornos metálicos (en comparación con las brújulas magnéticas), capaz de funcionar normalmente en entornos electromagnéticos complejos y cerca de estructuras de acero.● Inicio rápido: generalmente puede completar la búsqueda del norte en cuestión de segundos a minutos, mucho más rápido que los teodolitos giroscópicos tradicionales o las observaciones astronómicas.● Alta precisión: los modernos giroscopios de fibra óptica de alta precisión pueden lograr una precisión de búsqueda del norte a nivel de segundos de arco o incluso subsegundos de arco.● Alta confiabilidad y larga vida útil: diseño totalmente de estado sólido, sin partes móviles (en comparación con los giroscopios mecánicos), resistencia a golpes y vibraciones, bajos requisitos de mantenimiento.● Buena adaptabilidad ambiental: capaz de trabajar en un amplio rango de temperatura y entornos hostiles (como altas temperaturas y presiones subterráneas en campos petrolíferos). Productos relacionados adecuados para las aplicaciones mencionadas anteriormente La serie de buscadores de norte FOG, fabricada por Micro-Magic Inc., consta de un giroscopio de fibra óptica, un acelerómetro, un dispositivo de control de rotación mecánico y una computadora integrada. Se trata de un instrumento inercial de alta precisión que puede indicar el azimut de forma autónoma, proporcionando el ángulo entre la portadora y el norte verdadero sin necesidad de introducir la latitud. Este método, basado en un giroscopio de fibra óptica e indexación de precisión, elimina la dependencia de señales satelitales externas (como GPS) o puntos de referencia conocidos, logrando una búsqueda del norte verdaderamente autónoma, encubierta y en cualquier condición climática.   NF2000NF3000NF5000Precisión de búsqueda del norte (1σ)≤ 0,5°segψ≤ 0,02°segψ≤ 0,05°segψTiempo de búsqueda del norte≤ 5 minutos≤ 5 minutos≤ 3 minutosPrecisión de inclinación (cabeceo/balanceo, 1 σ)≤ 0,09≤ 0,02°≤ 0,05°Rango de medición de inclinación-65 ~ +65-15° ~ +15°-15° ~ +15°Rango de medición de azimut0 ~ 3600° ~ 360°0° ~ 360°Rango de latitud de trabajo-65 ~ +65-70° ~ +70°-70°~+70° ConclusiónEl valor fundamental del giroscopio de fibra óptica para el norte reside en proporcionar una referencia de dirección norte verdadero rápida, autónoma, de alta precisión y sin interferencias. Esto lo convierte en un equipo indispensable en la orientación de armas militares, la navegación autónoma, la perforación petrolera, la medición de precisión y otros escenarios que requieren puntos de referencia direccionales estrictos y que, a menudo, no pueden depender de referencias externas o entornos hostiles. Con el continuo avance y la reducción de costos de la tecnología FOG, su aplicación en el ámbito civil se está expandiendo rápidamente, especialmente en los campos de la conducción autónoma, la robótica y la medición de alta tecnología.NF2000NF3000NF5000

La corriente de irrupción es una corriente transitoria y alta que se genera al encender una fuente de alimentación o un dispositivo. En nuestras fuentes de alimentación y sistemas electrónicos, la corriente de irrupción es indeseable, ya que puede sobrecargar y dañar el dispositivo.Los circuitos de fuente de alimentación conmutada reductora utilizan un circuito de arranque suave para controlar la tasa de aumento de corriente durante el arranque del sistema, suministrando gradualmente energía a la carga y mitigando el impacto de la corriente de entrada en el sistema. La función de arranque suave de una fuente de alimentación reductora se logra mediante la configuración de un condensador de arranque suave. Este suprime eficazmente la corriente de entrada, evitando que la corriente de carga del condensador de salida supere el límite de corriente de la fuente de alimentación conmutada durante el arranque. Esto reduce la sobretensión en el propio circuito de conmutación y en las cargas posteriores, y minimiza las caídas de tensión de entrada. Además, un tiempo de arranque suave correctamente configurado garantiza un aumento suave de la tensión de salida, evitando fluctuaciones.Tomemos como ejemplo el chip TPS54561DPRT de TI. Su diagrama de bloques funcional interno se muestra en la Figura 1. El TPS54561DPRT implementa el arranque suave conectando un condensador externo al pin SS/TR. La relación voltio-amperio de un condensador se expresa como I = C * dV / dt. Por lo tanto, a mayor capacitancia, mayor voltaje, y a menor tiempo de carga, mayor corriente de carga. En otras palabras, para una capacitancia dada, la magnitud de la corriente de carga del condensador es proporcional a la tasa de variación del voltaje. Una fuente de alimentación conmutada reductora típica implementa un tiempo de arranque suave configurable conectando un condensador externo de arranque suave (CSS) al pin SS. La fuente de corriente de carga pull-up interna (ISS) carga el condensador CSS y lo compara con la tensión de referencia VREF para determinar el final del proceso. Según la fórmula de carga del condensador I = C * ΔV / ΔT, el tiempo TSS necesario para que la tensión del condensador de arranque suave se cargue de cero a VREF es:TSS_SET = CSS * VREF / ISS (Ecuación 1)Para un circuito convertidor reductor, suponiendo que el valor de consigna de la tensión de salida es VOUT, el condensador de salida es COUT y la corriente de entrada que carga el condensador de salida es IINRUSH, el tiempo necesario para que la tensión en el condensador de salida (es decir, la tensión de salida) aumente desde cero hasta el valor de consigna VOUT es TSS_OUT. Utilizando la fórmula de carga del condensador, obtenemos:TSS_OUT = COUT * VOUT / IINRUSH (Ecuación 2)El requisito de arranque de una fuente de alimentación conmutada es que la tensión del condensador de arranque suave se cargue de cero a VREF dentro del tiempo de arranque suave TSS_SET, y la tensión del condensador de salida se cargue de cero al valor de consigna VOUT dentro del mismo lapso. Por lo tanto, obtenemos:TSS_SET = TSS_OUT (Ecuación 3)La fórmula final para calcular el condensador de arranque suave es:(Ecuación 4)Cuando un convertidor de conmutación arranca, la corriente que carga el condensador de salida se denomina convencionalmente corriente de entrada (IINRUSH). Esta corriente suele ser del 5 % al 10 % de la corriente de carga máxima del convertidor de conmutación (IOUT,MAX). Si la corriente de entrada (IINRUSH) es del 5 % de la corriente de salida máxima de la fuente de alimentación conmutada (IOUT,MAX), entonces IINRUSH = 5 % × IOUT. Sustituyendo IINRUSH = 5 % × IOUTMAX en la ecuación 4, se obtiene la siguiente expresión para el condensador de arranque suave (CSS):(Ecuación 5)Tomando el chip TPS54561DPRT como ejemplo, los datos de cálculo reales son los siguientes:Requisitos: VOUT = 5,0 V, COUT = 3 * 47 uF = 141 uF, IOUT, MAX = 5,0 AParámetros: ISS = 1,7 uA, VREF = 0,8 V, IINRUSH = 5 % * 5,0 A = 0,25 AResultados del cálculo:Se utiliza un condensador estándar cercano a 10 nF. Por esta razón, C13 = 0,01 uF en la figura siguiente.La configuración de los condensadores de arranque suave es fundamental para suprimir la corriente de entrada y garantizar la estabilidad del sistema. Al seleccionar correctamente la capacidad del condensador, se pueden proteger los componentes y, al mismo tiempo, satisfacer las necesidades de arranque en diferentes escenarios.

El sistema de referencia de actitud y rumbo (AHRS) es un dispositivo que utiliza sensores inerciales MEMS (acelerómetros, giroscopios) y magnetómetros, combinados con algoritmos avanzados de fusión de sensores (más comúnmente el filtrado de Kalman y sus variantes), para calcular información de actitud en tiempo real (ángulo de cabeceo, ángulo de alabeo, ángulo de guiñada/rumbo) de un portaaviones (avión, vehículo, barco, robot, etc.) en relación con el plano horizontal local y en dirección norte. Los principales escenarios de aplicación de AHRS 1. Campos de aplicación de los vehículos de aviación, de vuelo y terrestres En el sistema de estabilización y control de actitud de los vehículos aéreos no tripulados, el sistema de control de vuelo se basa en datos de actitud de alta frecuencia y en tiempo real proporcionados por el AHRS para estabilizar la aeronave, realizar maniobras (como virajes, ascensos y descensos) y mantener el vuelo estacionario. Esta es la aplicación principal del AHRS en estos vehículos. Por otro lado, el ángulo de rumbo proporcionado por el AHRS es una información clave para los sistemas de navegación integrados de los vehículos aéreos no tripulados (generalmente con GPS, barómetros, etc.), utilizados para el seguimiento de puntos de referencia y la navegación autónoma.En las aplicaciones de control de aeronaves de aviación general (aviones pequeños, helicópteros), el AHRS proporciona indicación de actitud e información de rumbo magnético en la pantalla principal de vuelo (PFD) para los pilotos. La integración del AHRS con GPS y otros sistemas puede proporcionar soluciones de navegación más fiables y robustas para aeronaves de aviación general.En el control de estabilidad de vehículos terrestres, el AHRS se utiliza para detectar el ángulo de balanceo y la velocidad de guiñada del vehículo, evitar deslizamientos laterales y vuelcos y proporcionar al sistema de conducción automática información de actitud del vehículo en relación con la superficie de la carretera para la planificación de la ruta, la toma de decisiones de control y la fusión de sensores (como la fusión con datos de cámara y radar).1. Buques marinos y otros campos de aplicación de tecnología avanzada  El AHRS monitoriza los ángulos de balanceo y cabeceo de los buques para la seguridad de la navegación, la gestión de la carga o con fines de investigación científica. En el sistema de control de estabilidad de un buque, se proporciona retroalimentación de actitud a dispositivos estabilizadores como las aletas estabilizadoras y los dispositivos giroscópicos antibalanceo. En el piloto automático/control de trayectoria de un buque, la información de rumbo es fundamental.El AHRS proporciona información de actitud y rumbo a robots terrestres, aéreos o submarinos durante la navegación móvil, lo cual es crucial para el movimiento y posicionamiento autónomos. En un sistema de control de brazo robótico, detecta la postura del efector final o articulación del brazo robótico.En los sistemas de RA/RV, las gafas de RV están equipadas con AHRS para rastrear los cambios en la postura de la cabeza del usuario y actualizar la perspectiva de la escena virtual. Simultáneamente, se utilizan para capturar los movimientos posturales de partes del cuerpo o accesorios (lo que generalmente requiere mayor precisión y el uso de IMU más profesionales).   Las principales ventajas de AHRS AHRS tiene las siguientes ventajas irremplazables:→ Bajo costo: La producción a gran escala de la tecnología MEMS hace que el AHRS sea mucho más barato que los sistemas de navegación inercial (INS) con giroscopio láser o de fibra óptica de alta precisión, lo que lo hace ampliamente aplicable en mercados de consumo y comerciales como drones y electrónica automotriz.→ Tamaño pequeño, peso ligero, bajo consumo de energía: los sensores MEMS son muy compactos y todo el módulo AHRS se puede hacer muy compacto y liviano, con un consumo de energía relativamente bajo, lo que lo hace muy adecuado para plataformas con espacio, peso y consumo de energía limitados (como pequeños drones y dispositivos portátiles).→ Arranque rápido y alta respuesta dinámica: Tras el arranque, proporciona información de actitud precisa en cuestión de segundos o incluso decenas de segundos (dependiendo de la velocidad de convergencia del algoritmo), sin necesidad de largos periodos de calentamiento como los giroscopios mecánicos. Responde rápidamente a las intensas maniobras del portaaviones y emite datos de actitud de alta frecuencia (normalmente hasta 100 Hz o superior), lo que cumple con los requisitos del control en tiempo real.→Fácil de integrar: generalmente proporciona interfaces digitales estandarizadas (como UART, SPI, I2C, CAN, RS232, RS422) para una fácil integración con otros sistemas (como computadoras de control de vuelo, computadoras de navegación, pantallas). Introducción al rendimiento de productos relacionados Los siguientes son los indicadores de rendimiento de los productos de la serie AHRS. Parámetro principal A500 A5500 Unidad Ángulos de actitud   Ángulo de rumbo 0.2 0.1 °RMS Ángulo de cabeceo/balanceo 0.2 0.1 °RMS Rangos de actitud Rollo ±180 ±180 °RMS Paso ±90 ±90 °RMS Giroscopio Rango de medición ±100 ±2000 °/s Paseo aleatorio angular 0.09 0.6 °/√h Estabilidad de polarización cero (durante la ejecución) 3 5.1 °/h (Allan) Acelerómetro Rango de medición ±10/±20/±40 ±12 g Paseo aleatorio angular 0.03 0.08 (m/s)/√h Estabilidad de polarización cero (durante la ejecución) 0.03 0.06 mg Magnetómetro Rango de medición ±8 ±8 Gauss Conclusión  El AHRS, con sus características principales de estado sólido, bajo costo, tamaño compacto, bajo consumo de energía y arranque rápido, se ha convertido en un dispositivo esencial de detección de actitud en diversos campos, como el control de vuelo de drones modernos, las actualizaciones de aviónica de aeronaves pequeñas, el control de estabilidad de vehículos, la monitorización y navegación de actitud de buques, la navegación robótica y la realidad virtual (VR/RA). Si bien su precisión absoluta suele ser inferior a la de los sistemas INS de alta gama, su excelente relación calidad-precio y adaptabilidad ambiental lo convierten en la solución de referencia de actitud más utilizada.A500A5000A5500

Los LDO regulan su voltaje de salida para garantizar un funcionamiento estable bajo demandas de corriente de carga variables. Sin embargo, cuando la corriente de carga excede el rango de diseño, como en un cortocircuito o una sobrecarga, el exceso de corriente puede causar sobrecalentamiento o incluso daños en el chip. Para solucionar esto, se han desarrollado mecanismos de protección contra sobrecorriente que limitan la corriente de salida y protegen tanto al LDO como a su carga. Los LDO suelen tener dos mecanismos de protección contra sobrecorriente: limitación de corriente de pared y desconexión por sobrecorriente.1. Limitación de corriente de pared de ladrilloComo su nombre indica, la limitación de corriente de pared es un mecanismo de corte "duro". Cuando la corriente de salida supera el límite de corriente preestablecido, I_LIMIT, el LDO limita rápidamente la corriente de salida a I_LIMIT. Debido a la alta corriente de carga, la temperatura del LDO aumenta gradualmente. Una vez alcanzada la temperatura de protección del LDO, la salida del LDO se desactiva inmediatamente. A juzgar por la curva de tensión de salida-corriente de salida, esto se asemeja a una "pared de ladrillos" que impide un mayor aumento de la corriente. Por ejemplo, la hoja de datos del TPS7A16 indica que su umbral de límite de corriente de pared de ladrillo es de 105 mA (típico).Como se puede observar en la curva de voltaje de salida-corriente de carga de la figura anterior, cuando la corriente de carga supera I_LIMIT y activa la protección de temperatura del LDO, el voltaje de salida cae bruscamente. Este mecanismo se implementa típicamente mediante un circuito interno de detección de corriente combinado con un circuito de protección de temperatura. La estructura interna del LDO incluye un espejo de corriente para detectar la corriente. Cuando la corriente detectada supera la corriente de referencia establecida, se activa el límite de corriente, la temperatura del LDO aumenta y, al alcanzar la temperatura de protección, el transistor de potencia se desactiva, cortando la salida.Esto indica que la limitación de corriente de tipo pared de ladrillo es más segura durante sobrecargas breves. Se caracteriza por tolerar sobrecargas breves, pero si la sobrecarga persiste, la acumulación de calor provocará un apagado térmico.2. Límite de corriente de retrocesoLa limitación de corriente de retorno es muy similar a la limitación estándar de límite superior. Sin embargo, su propósito principal es limitar la disipación total de potencia. Esto significa que, a medida que VOUT disminuye y VIN se mantiene estable, el límite de corriente de salida se reduce linealmente para mantener el transistor de salida dentro de un límite seguro de disipación de potencia. Dispositivos como el TLV717P incorporan y se benefician de la limitación de corriente de retorno, ya que se alojan principalmente en encapsulados ultracompactos con mayor resistencia térmica. El comportamiento del límite de corriente de salida del TLV717P se muestra en la Figura 3. Como se puede observar, dado que VIN se especifica en VOUT + 0,5 V, la disipación de potencia máxima admisible a 25 °C es de 150 mW. Una vez superado el límite de corriente y VOUT comienza a disminuir (suponiendo que RLOAD es constante), tanto IOUT como la disipación de potencia disminuyen. Esto añade una ligera complejidad a los dispositivos no óhmicos que consumen una corriente constante y puede activar un estado de enclavamiento donde el dispositivo alimentado continúa reduciendo V.AFUERA y el LDO sigue reduciendo IAFUERA.3. Apagado por sobrecorrienteA diferencia de la limitación de corriente de pared y la limitación de corriente de retorno, la protección de apagado por sobrecorriente utiliza un mecanismo interno de apagado rápido. La estructura interna del LDO incorpora un espejo de corriente para detectar la corriente y un comparador para permitir un apagado rápido de la salida por sobrecorriente. Cuando la corriente de salida del LDO alcanza la corriente de protección contra sobrecorriente, el LDO se apaga directamente. Por lo tanto, la protección por umbral de corriente es más rápida que la limitación de corriente de pared y la limitación de corriente de retorno. Si la salida del LDO tiene una carga capacitiva elevada, experimentará una corriente de entrada elevada, lo que podría activar el apagado por sobrecorriente del LDO e impedir su arranque correcto. En este caso, no se debe seleccionar un LDO con apagado por sobrecorriente.

In the field of magnetic sensing technology, three-axis Hall sensors are sparking a precision revolution. This type of sensor achieves true three-dimensional spatial magnetic vector measurement by simultaneously detecting the magnetic field strength in the X, Y, and Z axes, completely breaking through the limitation of traditional single axis Hall sensors that can only detect vertical magnetic fields. The core technology lies in depositing special magnetic flux concentration materials (IMC®) onto the surface of CMOS chips. Enable sensors to capture magnetic field components parallel to the chip surface, combined with high-precision signal chain processing, to achieve 360° full angle position detection. This non-contact measurement method avoids mechanical wear and significantly improves long-term stability and reliability in harsh environments, bringing unprecedented precision control capabilities to modern industry and consumer electronics.  Core Technological Advantages: High Precision, Strong Robustness, and Flexibility   ■  High Precision and Resolution: The resolution reaches 14 bits (digital signal), equivalent to a resolution of 0.022 °, which is much higher than traditional optical encoders. The typical linearity error is ±1°, and the accuracy is maintained at 10 bits (0.35 °) after temperature drift compensation.  The G830 angle sensor even achieves 16 bit ADC accuracy, with an angle error of only 0.02 ° and a temperature drift of 0.002 °/C, reaching the international leading level. ■  Exceptional Environmental Robustness: With strong temperature adaptability, resistance to mechanical tolerances and stray magnetic fields, the working temperature range can reach -40 ° C to+160 ° C, and is insensitive to magnet eccentricity and air gap changes (± 50% tolerance). The third-generation technology can resist stray field interference of 4 kA/m (such as electric vehicle motor magnetic field) and eliminate external interference through differential algorithms. ■  System Integration and Cost Optimization: No PCB packaging, supports direct soldering solutions such as DMP-4 (dual-mode packaging) and SMP-3 (single-mode packaging), eliminates the need for PCB boards, improves EMC/ESD reliability, and reduces system costs. Flexible magnetic circuit design, compatible with various types of magnets with radial/axial magnetization (ferrite, neodymium iron boron, etc.), smaller size and no need for complex calibration. Application Reach: From Automotive Core to Industrial Frontiers In the field of automotive electronics, three-axis Hall sensors have penetrated into key nodes of power transmission: ■   Chassis and safety system: steering wheel torque/steering angle detection (EPS), electronic brake pedal position sensing, accuracy directly affects the stability control efficiency of the vehicle body.   ■   Powertrain control: Electronic throttle body, EGR valve angle feedback, with an error of ± 1° to ensure precise emission control.   ■   New electric architecture: motor rotor position detection (replacing photoelectric encoders), gearbox gear position sensor.   The industrial sector is also experiencing a wave of innovation: ■   Robot joint coding: realizes the detection of robotic arm posture, real-time monitoring of collaborative robot joint angles (0.1° repeatability accuracy), and adapts to industrial environments with anti oil pollution characteristics.   ■   Motor control: BLDC motor commutation angle detection, replacing optical encoders.  ■   Heavy machinery equipment positioning: Crane arm angle sensing, forklift lifting height detection, agricultural machinery steering angle feedback, IP equivalent protection against dust and water vapor erosion.   Three Axis Hall Angle Sensor Related Products   Micro-Magic Inc has produced a series of angle sensor products based on three-axis Hall technology, ranging from low to high precision, from low to high cost. Each product undergoes calibration, reverse and anti pulse peak voltage protection, and long-term aging stability testing before leaving the factory. Each process is precise and rigorous, ensuring reliability under different working conditions and long-term use cycles. Angle Sensor Performance Indicators Parameter G803 G810 G830 Unit Measuring range 0~360 ° 0~360 ° 0~360 ° Temperature drift 0.02 0.01 0.002 Resolution 0.05 0.01 0.01 ° Accuracy 1 0.5 0.05 ° Impact resistance 20000g，0.5ms，3 times/axis Anti-vibration 10grms，2～2000Hz Noise 5mV Average working time ≥55000h   Output Digital TTL, RS232, RS485, RS422, CAN optional Voltage 0~5V, 0.5-4.5V, 0~10V optional Current 0-20mA, 4-20mA optional Working temperature range -40～85℃ Conclusion   The three-axis Hall angle sensor, with its non-contact, high-precision, and multi-dimensional technological advantages, is quietly reshaping the underlying architecture of multiple industries. With the breakthrough of technological bottlenecks, especially the improvement of anti-interference ability and the integration of edge intelligence, this technology will develop towards miniaturization and intelligence, providing a more reliable "spatial perception eye" for the era of Internet of Things.

Cuando diseñamos el circuito periférico de la interfaz IIC, generalmente utilizamos el diagrama de topología con resistencia pull-up que se muestra en la Figura 1, y su estructura interna es la salida de drenaje abierto que se muestra en la Figura 2.El nivel de salida de drenaje abierto se controla mediante una resistencia pull-up externa y lógica interna, lo que permite que el bus se active y desactive. El circuito de drenaje abierto del bus consta de un transistor NMOS, que se activa y desactiva mediante una señal de control. Cuando la señal de control activa el transistor NMOS, la salida es baja. Cuando la señal de control desactiva el transistor NMOS, la salida es flotante, lo que requiere una resistencia pull-up externa para generar un nivel alto. Esta estructura permite que la compuerta de drenaje abierto controle con flexibilidad el nivel del bus, evitando la activación directa del mismo, garantizando así una conexión y comunicación seguras entre múltiples dispositivos. Las ventajas de usar esta salida de drenaje abierto son evidentes y se reflejan en los siguientes aspectos: 1. Prevención de cortocircuitos Si se utiliza la configuración push-pull en lugar de la de drenaje abierto, y varios dispositivos están conectados al mismo bus, y una E/S de un dispositivo emite un nivel alto mientras que la de otro emite un nivel bajo, las conexiones VCC y GND de estas dos E/S se cortocircuitarán, causando daños en el circuito. Sin embargo, la configuración de drenaje abierto elimina este problema. Independientemente del número de dispositivos conectados al bus, no hay riesgo de cortocircuito. 2. Aumente la capacidad de la unidad y reduzca el consumo de energía.La conexión de una resistencia pull-up al pin de salida de drenaje permite el cambio de nivel y proporciona una mayor capacidad de excitación. Esto aprovecha la capacidad de excitación del circuito externo para reducir la excitación interna del CI. Cuando el MOSFET interno del CI está activado, la corriente de excitación fluye desde la VCC externa a través de Rpull-up, el MOSFET y luego a GND. Solo se requiere una pequeña corriente de excitación de compuerta dentro del CI.3. Utilice "Y cableado" para determinar el estado activo del bus.Se pueden conectar varios pines de salida de drenaje abierto a una sola línea para formar una relación lógica "AND", conocida como función "AND cableada". Cuando un pin se pone a nivel bajo, el nivel lógico en la línea de drenaje abierto se convierte en 0. Este es también el principio que utiliza el bus I²C para determinar su estado activo.4. Facilitar el cambio del nivel de producciónEl nivel de transmisión se puede cambiar variando el voltaje de alimentación pull-up, mientras que el nivel alto de salida está determinado por VDD.

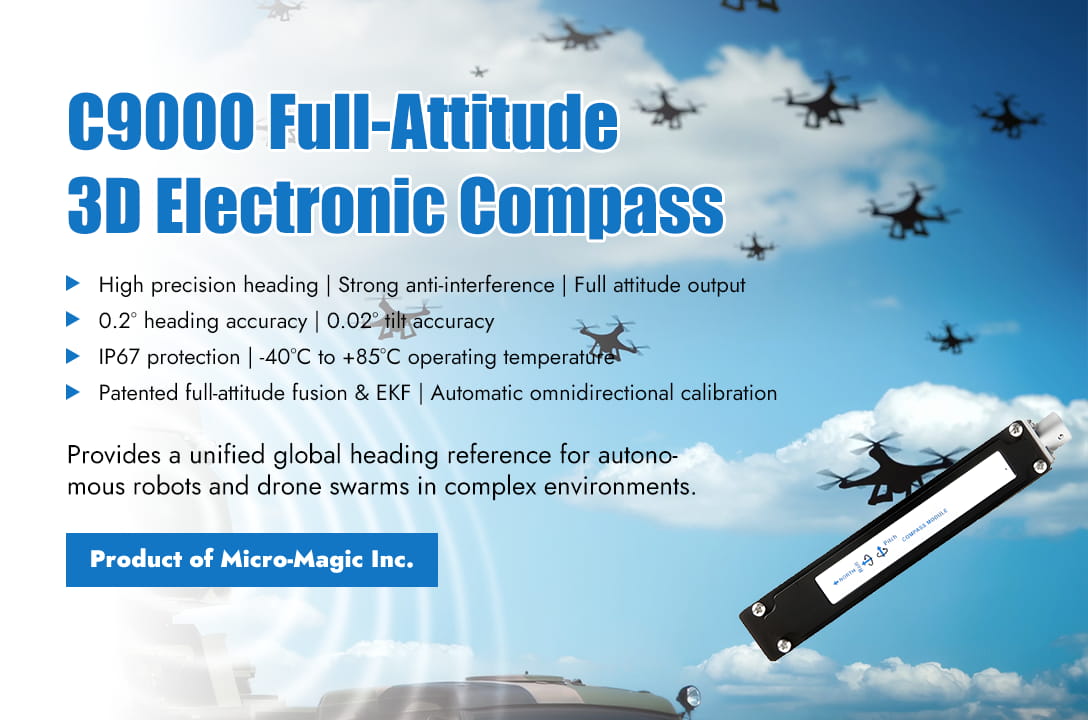

La brújula electrónica 3D es el componente sensor principal para lograr la orientación espacial y la percepción de la actitud en los sistemas modernos de RA/RV, y su tecnología se basa en la fusión multisensorial para sistemas complejos. Este dispositivo puede medir la dirección absoluta del equipo en un espacio tridimensional en tiempo real mediante la integración de sensores de puerta de flujo de tres ejes, acelerómetros MEMS de tres ejes y/o giroscopios de tres ejes. El sensor de puerta de flujo se encarga de detectar los componentes del vector del campo magnético terrestre en tres ejes ortogonales, el acelerómetro detecta la dirección de la gravedad para determinar los ángulos de cabeceo y alabeo, y el giroscopio proporciona información de velocidad angular para la compensación dinámica de la actitud. Esta arquitectura multisensorial permite que las brújulas electrónicas mantengan la precisión del rumbo en estados de movimiento complejos, proporcionando una referencia direccional estable para aplicaciones de RA/RV.Características técnicas clave y parámetros de rendimientoEl rendimiento de una brújula electrónica 3D afecta directamente la experiencia del usuario en sistemas de RA/RV. Dispositivos modernos como la brújula electrónica 3D de alta precisión de la serie C9000 pueden mantener la precisión de rumbo en ángulos de inclinación extremos de ±85°, lo que se logra mediante acelerómetros de tres ejes que compensan el rumbo en una amplia gama de ángulos de inclinación. Esta capacidad antivuelco es especialmente importante para los visores de RA y los controladores de RV, ya que los usuarios suelen experimentar movimientos significativos de la cabeza o las manos durante su uso. Además, las brújulas electrónicas de alto rendimiento también utilizan tecnología de calibración de hierro duro/dulce para reducir las interferencias ambientales y garantizar la estabilidad de la medición en entornos metálicos.ParámetroC90C9000El impacto en AR/VRRango de rumbo0~360°0~360°Seguimiento de rango completoPrecisión del rumbo0,3~0,5°0,2°Afecta la precisión de alineación de los objetos virtuales.Rango de ángulo de inclinaciónInclinación ±90°;Girar 360°Inclinación ±90°;Girar 360°Admite rotación de cabezal en ángulo amplioPrecisión del ángulo de inclinación0,1°0,02°Una precisión insuficiente puede provocar la desviación de objetos virtuales y vibraciones en la pantalla.Tiempo de respuesta20 ms20 msReducir la latencia de los objetos virtualesCalibraciónCompensación magnética dura, magnética suave y de inclinaciónCompensación magnética dura, magnética suave y de inclinaciónGarantice una orientación estable y precisa de los objetos virtuales, mejore la inmersión y evite mareos.Formulario del productoMódulo/Placa únicaMódulo/Placa únicaFácil para el desarrollo de integración secundaria o incrustación dentro de dispositivos   Aplicación de la brújula electrónica 3D en la navegación con realidad aumentada y la exploración al aire libre El registro real virtual es el desafío principal de la navegación AR, que requiere una superposición perfecta de indicadores de navegación virtuales en la posición correcta en la escena real.Al utilizar los ángulos de acimut, elevación y balanceo proporcionados por la brújula electrónica 3D, el sistema calcula la matriz de rotación y el vector de traslación del sistema de coordenadas de la cámara en relación con el sistema de coordenadas mundial, y construye una matriz de transformación del sistema de coordenadas mundial al sistema de coordenadas de la cámara, proporcionando a los usuarios una guía direccional intuitiva.Al activar el modo RA, el sistema captura el entorno a través de la cámara y, al mismo tiempo, utiliza los datos de dirección de la brújula electrónica y los datos de posición del GPS para generar flechas de navegación 3D integradas con el entorno. El sistema también admite la función de mapas sin conexión, utilizando la brújula electrónica y la navegación inercial para proporcionar orientación en zonas remotas sin señal de red, lo que amplía considerablemente la aplicabilidad de la navegación RA.  Aplicación de la brújula electrónica 3D en la navegación AR en interiores y la visualización de equiposEl entorno interior plantea un serio desafío a la tecnología de posicionamiento tradicional debido a la falta de señales GPS y la presencia de complejas fuentes de interferencia magnética. Se construyó un sistema de navegación AR de alta precisión para interiores combinando una brújula electrónica 3D con posicionamiento de banda ultra ancha IR-UWB y reconocimiento de características de momento de imagen. Esta innovadora solución es la primera en aplicar la tecnología IR-UWB al registro 3D en realidad aumentada, logrando una precisión de posicionamiento centimétrica. El sistema consta de múltiples módulos técnicos: cámaras CMOS que capturan escenas reales; pantallas montadas en casco que muestran contenido mejorado; el módulo IR-UWB proporciona un seguimiento preciso de la posición; una brújula electrónica tridimensional mide la dirección del ángulo de visión; un módulo de características de momento de imagen para identificar objetos expuestos; un módulo de generación de escenas virtuales que crea contenido virtual; y un módulo de fusión de realidad virtual que integra a la perfección el contenido virtual con las escenas reales.  Aplicación de la brújula electrónica 3D en la experiencia de realidad virtual inmersiva y el cardán virtual La brújula electrónica 3D ha demostrado un valor único en el campo de la realidad virtual, especialmente en experiencias inmersivas que requieren un mapeo direccional real. Al introducir puntos de referencia direccionales reales en entornos virtuales, la brújula electrónica resuelve el problema de la percepción inconsistente de la dirección en los sistemas de RV, reduciendo significativamente el mareo y la tendencia a perder la orientación de los usuarios. En sistemas de RV de alta gama, una brújula electrónica 3D se integra con sensores MEMS para construir una referencia de seguimiento omnidireccional, lo que permite que la cámara virtual reproduzca con precisión el verdadero ángulo de rotación y la dirección de la cabeza del usuario.El gimbal virtual basado en brújula electrónica y sistema MEMS representa la innovación tecnológica en dispositivos interactivos de RV. Este sistema no requiere estructuras mecánicas pesadas. Mide datos tridimensionales del campo geomagnético mediante una brújula electrónica y combina datos del acelerómetro y giroscopio MEMS para calcular el azimut relativo y el ángulo de orientación del gimbal, así como la información de zoom y enfoque del objetivo de la cámara.  Conclusión El valor fundamental de la brújula electrónica en RA/RV reside en proporcionar una referencia direccional fiable y un contexto espacial. Su evolución tecnológica está impulsando la evolución de los dispositivos desde la "inmersión visual" hacia la "interacción colaborativa multisensorial". Con la continua aparición de nuevos materiales, algoritmos y sensores, el papel de las brújulas electrónicas en los sistemas de RA/RV cobrará aún más importancia, logrando así el objetivo final de una integración fluida entre el mundo virtual y el real.C9-BC90-CC9000-AC9000-B

Los LDO regulan su voltaje de salida para garantizar un funcionamiento estable bajo demandas de corriente de carga variables. Sin embargo, cuando la corriente de carga excede el rango de diseño, como en un cortocircuito o una sobrecarga, el exceso de corriente puede causar sobrecalentamiento o incluso daños en el chip. Para solucionar esto, se han desarrollado mecanismos de protección contra sobrecorriente que limitan la corriente de salida y protegen tanto al LDO como a su carga. Los LDO suelen tener dos mecanismos de protección contra sobrecorriente: limitación de corriente de pared y desconexión por sobrecorriente.1. Limitación de corriente de pared de ladrillo Como su nombre indica, la limitación de corriente de pared es un mecanismo de corte "duro". Cuando la corriente de salida supera el límite de corriente preestablecido, I_LIMIT, El LDO limita rápidamente la corriente de salida a I_LIMIT. Debido a la alta corriente de carga, la temperatura del LDO aumenta gradualmente. Una vez que se activa la temperatura de protección del LDO, la salida del LDO se desactiva inmediatamente. La curva de voltaje-corriente de salida se asemeja a un "muro de ladrillos" que impide un mayor aumento de la corriente. Por ejemplo, la hoja de datos del TPS7A16 indica su umbral de límite de corriente de "muro de ladrillos" en 105 mA (típico).Como se puede observar en la curva de voltaje de salida-corriente de carga de la figura anterior, cuando la corriente de carga supera I_LIMIT y activa la protección de temperatura del LDO, el voltaje de salida cae bruscamente. Este mecanismo se implementa típicamente mediante un circuito interno de detección de corriente combinado con un circuito de protección de temperatura. La estructura interna del LDO incluye un espejo de corriente para detectar la corriente. Cuando la corriente detectada supera la corriente de referencia establecida, se activa el límite de corriente, la temperatura del LDO aumenta y, al alcanzar la temperatura de protección, el transistor de potencia se desactiva, cortando la salida.Esto indica que la limitación de corriente de tipo pared de ladrillo es más segura durante sobrecargas breves. Se caracteriza por tolerar sobrecargas breves, pero si la sobrecarga persiste, la acumulación de calor provocará un apagado térmico.2. Límite de corriente de retrocesoLa limitación de corriente de retorno es muy similar a la limitación estándar de límite superior. Sin embargo, su objetivo principal es limitar la disipación total de potencia. Esto significa que, a medida que VOUT disminuye y VIN se mantiene estable, el límite de corriente de salida se reduce linealmente para mantener el transistor de salida dentro de un límite seguro de disipación de potencia. Dispositivos como el TLV717P incorporan y se benefician de la limitación de corriente de retorno, ya que se encuentran principalmente encapsulados ultracompactos con mayor resistencia térmica. El comportamiento del límite de corriente de salida del TLV717P se muestra en la Figura 3. Como se puede observar, dado que VIN se especifica en VOUT + 0,5 V, la disipación de potencia máxima admisible a 25 °C es de 150 mW. Una vez superado el límite de corriente y VOUT comienza a disminuir (suponiendo que RLOAD es constante), tanto IOUT como la disipación de potencia disminuyen. Esto añade una ligera complejidad a los dispositivos no óhmicos que consumen una corriente constante y puede activar un estado de enclavamiento donde el dispositivo alimentado continúa reduciendo VOUT y el LDO continúa reduciendo IOUT.3. Apagado por sobrecorrienteA diferencia de la limitación de corriente de pared y la limitación de corriente de retorno, la protección de apagado por sobrecorriente utiliza un mecanismo interno de apagado rápido. La estructura interna del LDO incorpora un espejo de corriente para detectar la corriente y un comparador para lograr un apagado rápido de la salida por sobrecorriente. Cuando la corriente de salida del LDO alcanza el nivel de protección contra sobrecorriente, el LDO se apaga inmediatamente. Por lo tanto, la protección por umbral de corriente es más rápida que la limitación de corriente de pared y la limitación de corriente de retorno. Si la salida del LDO se carga con una carga capacitiva elevada, experimentará una corriente de entrada elevada, lo que podría activar el mecanismo de apagado por sobrecorriente del LDO e impedir su arranque correcto. En esta situación, no se debe seleccionar un LDO con apagado por sobrecorriente.

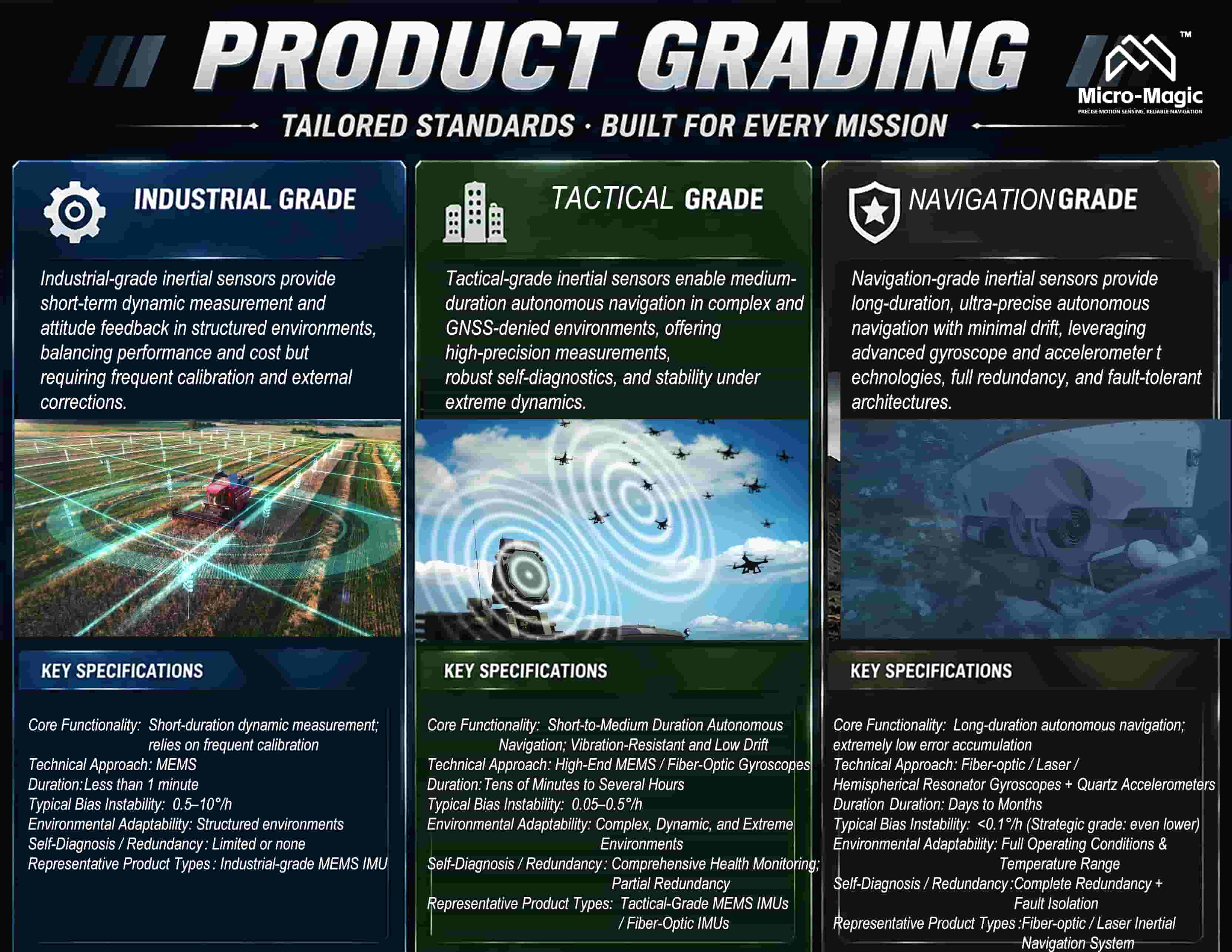

Navegue rápidamente por el artículo en un minutoGiroscopio de fibra óptica IMU (FOG IMU) y Unidad de gestión de impulsos MEMS Presentan diferencias significativas en precisión, adaptabilidad ambiental, fiabilidad y otros aspectos debido a diferencias en los principios técnicos. La posición de la IMU de giroscopio de fibra óptica sigue siendo irremplazable en los campos de las armas estratégicas, la exploración espacial y submarina, los sistemas militares de alta dinámica y los instrumentos científicos. Sus principales ventajas residen en la precisión a nivel límite físico, la estabilidad térmica total y la extrema resistencia ambiental. Incluso si algunos MEMS de alta gama se acercan al rendimiento táctico, aún no pueden cumplir con los requisitos estratégicos de la tecnología de defensa de vanguardia. Aplicaciones principales en el campo de la tecnología de defensa de vanguardia 1. Navegación y guía de equipos militares de nivel estratégico Los misiles balísticos intercontinentales y los submarinos nucleares estratégicos necesitan mantener un posicionamiento de altísima precisión (estabilidad de polarización cero ≤ 0,05 °/h) en entornos sin señales satelitales (como aguas profundas o el espacio), y resistir impactos fuertes (>25 g), temperaturas extremas (-45 °C a 70 °C) e interferencias electromagnéticas. La estabilidad de polarización cero (normalmente ≥ 0,1 °/h) y la resistencia a impactos de las IMU MEMS son insuficientes, y la acumulación de errores puede provocar una desviación de la guía del objetivo.En el control de actitud de satélites, el entorno espacial requiere la medición de la velocidad angular a nivel de microradianes (recorrido aleatorio ≤ 0,005°/√ h) y estabilidad a largo plazo (MTBF > 20 000 horas). La estabilidad térmica y la resistencia a la radiación de los giroscopios de fibra óptica son superiores a las de los MEMS, que ofrecen un mejor rendimiento en vacío ySe desplazan fácilmente bajo la radiación. 2. Fuertes interferencias electromagnéticas y sistemas tácticos altamente dinámicos En el fuerte campo electromagnético de las plataformas de guerra electrónica (como los bloqueadores de radar), los MEMS son propensos a saltos de datos debido a la susceptibilidad de las estructuras de semiconductores a las interferencias, mientras que los giroscopios de fibra óptica adoptan un diseño totalmente óptico y tienen características de material no magnético que pueden resistir completamente la interferencia electromagnética.Durante el proceso de guiado de aeronaves hipersónicas, se generan fuertes vibraciones y altas temperaturas durante vuelos a velocidades ultrarrápidas (>5 Mach). La IMU, compuesta por un giroscopio de fibra óptica y un acelerómetro de cuarzo, puede soportar impactos de 100 g y vibraciones de 2000 Hz, mientras que la estructura MEMS es propensa a fallas por resonancia.En el sistema de control de fuego de los aviones de combate militares, el cálculo del ángulo de actitud en tiempo real (error20.000 hMTBF
