Análisis de errores y soluciones para la medición de inclinación de alta precisión
En el diseño de sistemas de medición de inclinación de alta precisión, el control de errores es clave para determinar el rendimiento del sistema. Este artículo combina resultados de investigación y prácticas de ingeniería para analizar métodos de implementación, fuentes de error, métodos de análisis y soluciones desde cuatro perspectivas, proporcionando una referencia para el diseño y la optimización de sistemas de medición de inclinación de alta precisión.

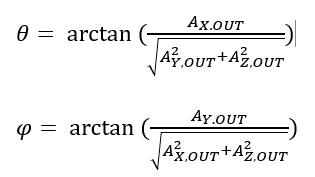

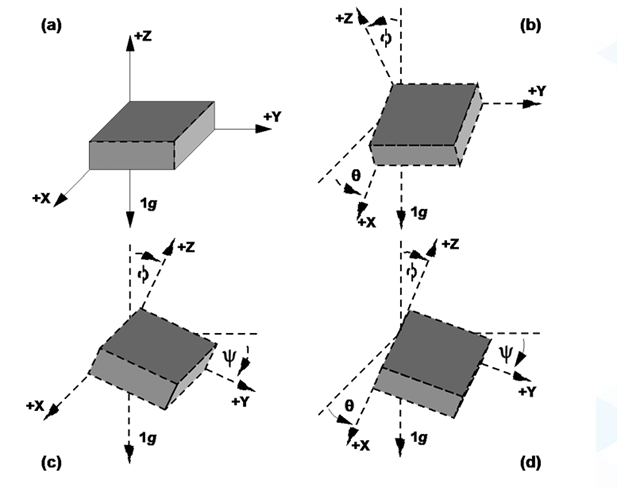

refleja el ángulo entre el plano horizontal y el eje Y.⚪Vibración mecánica: cuando los sensores se instalan en un entorno vibratorio, la vibración puede provocar fluctuaciones en la señal de salida, como en plataformas de vehículos o escenarios de equipos industriales, donde la vibración puede introducir una desviación de medición de ±0,5°.
⚪ Deriva de temperatura: los cambios de temperatura provocan una deriva del cero del sensor, especialmente cuando la temperatura de funcionamiento excede el rango de calibración (como -20 ℃ ~ 65 ℃), el error puede alcanzar 0,002°/℃.
⚪ Interferencia electromagnética: las fluctuaciones de energía o los campos electromagnéticos externos pueden interferir con la cadena de señal del sensor, lo que afecta la precisión de la conversión de analógico a digital.
⚪ Error no lineal: La salida de los sensores de inclinación MEMS tiene una relación no lineal con el ángulo de inclinación, a veces, los errores no lineales pueden alcanzar una desviación de 0,1° dentro de un rango de ± 30°.
⚪ Limitaciones de ruido y resolución: el procesamiento inadecuado de señales analógicas puede provocar una disminución en la resolución efectiva, como bits ADC insuficientes que pueden no ser capaces de detectar señales pequeñas a un nivel de 0,175 mV.
⚪ Error de instalación: una base irregular o fijada de forma floja hace que el plano de referencia del sensor no sea paralelo a la superficie medida, lo que genera una desviación sistemática.
Si existe aceleración externa (como vibración o movimiento) en el dispositivo, la salida del acelerómetro contendrá componentes de aceleración dinámica, lo que generará errores en el cálculo del ángulo de inclinación. En este punto, es necesario combinar un giroscopio o un magnetómetro para la fusión de datos (como el filtrado de Kalman).
a) Diseño de reducción de vibraciones: utilice almohadillas de goma para aislar la fuente de vibración o seleccione sensores con función de filtrado dinámico.
b) Compensación de temperatura:
⚪Nivel de hardware: seleccione chips MEMS con sensores de temperatura incorporados para corregir la deriva mediante la adquisición de temperatura en tiempo real.
⚪ Nivel de software: Establecer una ecuación de ajuste de curva de error de temperatura, como usar un algoritmo de compensación polinomial para reducir la precisión de la deriva de temperatura a 0,002 ° a -20 ~ 65 ℃.
do) Aislamiento de energía y señal: se utilizan fuentes de referencia de alta estabilidad (como LM236) para alimentar el sensor, y los circuitos de desacoplamiento están diseñados para reducir el impacto de la ondulación de energía.
a) Diseño de cadena de señal de alta precisión:
⚪ Utilice amplificadores operacionales de bajo ruido (como ICL7653) y circuitos de conversión diferencial (como AD8138AR) para mejorar la relación de rechazo de modo común y la relación señal-ruido.
⚪ Utilizando un ADC de tipo ∑-Δ de 24 bits (como el ADC integrado en C8051F350), combinado con un filtro SINC3 para reducir el ruido y lograr una resolución efectiva de 20 bits.
b) Corrección no lineal: al subdividir el rango de medición y ajustarlo con curvas sinusoidales segmentadas, el error no lineal se reduce de 0,11° a 0,0044°.
a) Método de mapeo de sensor dual: al trabajar junto con el primer sensor de inclinación (referencia de calibración) y el segundo sensor (a calibrar) en la plataforma de instalación, se establece una relación de mapeo lineal entre el ángulo de conducción y el ángulo de medición para corregir las desviaciones mecánicas de la instalación.
b) Calibración horizontal: utilice un nivel de alta precisión para calibrar la superficie de instalación, asegurándose de que el plano de referencia del sensor sea paralelo a la superficie medida y fije la base con tornillos de torsión.
a) Fusión de múltiples sensores: integración de acelerómetros y giroscopios de tres ejes, predicción de ángulos de inclinación dinámicos a través del filtrado de Kalman o algoritmos LSTM y aumento de las tasas de actualización a más de 100 Hz.
b) Optimización del modelo de catenaria: A partir de la deformación dinámica del cable, se utiliza la ecuación de catenaria para ajustar el umbral de seguridad en tiempo real en combinación con parámetros ambientales (velocidad del viento, temperatura), reduciendo la tasa de errores de juicio a menos del 0,3%.

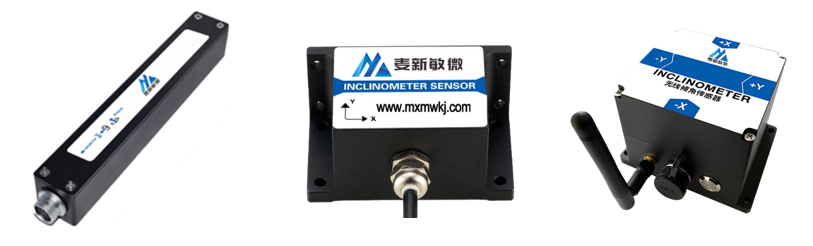

El sistema de medición de inclinación basado en SOC (serie T7000-H) logra un error absoluto máximo de 0,005° y un error relativo de <0,02% mediante compensación de temperatura y ajuste de curvas, y se ha aplicado en exploración geológica y monitoreo de puentes.
El sensor de inclinación de la serie T70-B está diseñado para la medición de sustancias químicas peligrosas a prueba de explosiones. El MCU interno, el módulo de inclinación MEMS, el circuito de alimentación y el circuito de salida se han optimizado mediante un diseño de protección para garantizar un rendimiento óptimo en condiciones de trabajo extremas y entornos de medición a largo plazo. La precisión de medición puede alcanzar los 0,01°.
El sensor de inclinación inalámbrico T7000-I está diseñado para aplicaciones industriales donde los usuarios no disponen de suministro de energía ni de medición dinámica en tiempo real de la postura y el ángulo de los objetos. Alimentado por baterías de litio y basado en tecnología IoT como Bluetooth y Zigbee (opcional), con diseño de grado industrial, ofrece una buena estabilidad a largo plazo y una mínima deriva del cero. Puede entrar automáticamente en modo de suspensión de bajo consumo, eliminando así la dependencia del entorno de uso.
1) Compensación inteligente: uso de algoritmos de IA (como redes neuronales) para corregir de forma adaptativa errores de múltiples fuentes y reducir la dependencia de la calibración manual.
2) Diseño integrado: integración de sensores, acondicionamiento de señales y unidades de procesamiento en un solo chip para reducir costos y mejorar la confiabilidad.
3) Análisis de acoplamiento de campos multifísicos: combinación de modelos mecánicos, termodinámicos y electromagnéticos para lograr una predicción completa del error de condición.
A través del camino tecnológico mencionado anteriormente, se espera que los sistemas de medición de inclinación de alta precisión logren aplicaciones más amplias en campos como el aeroespacial, los equipos inteligentes y el monitoreo de infraestructura.
