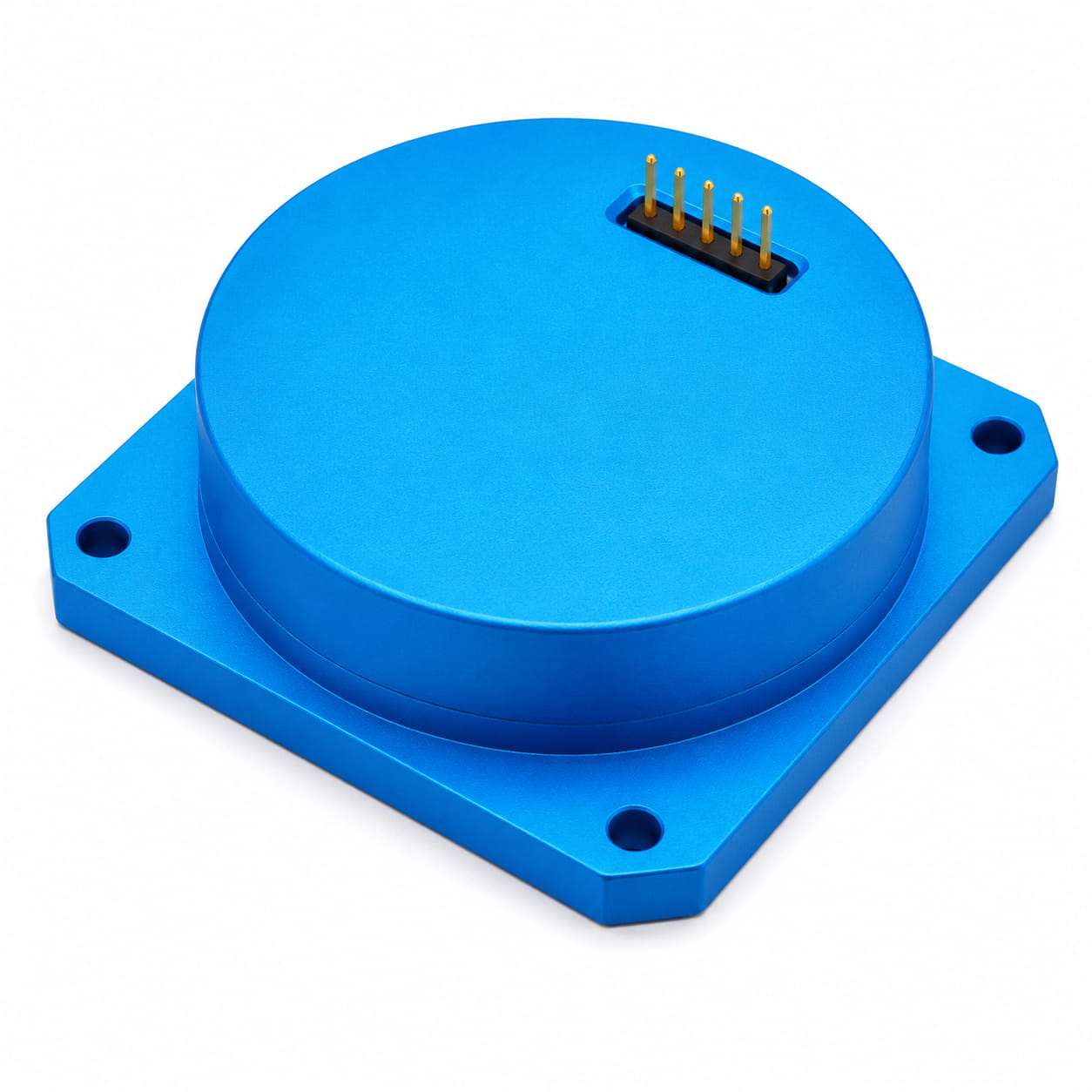

El giroscopio de fibra óptica GFOG-103 (en adelante, "este producto") es un sensor de velocidad angular que integra óptica, mecánica y electrónica. Basado en el efecto Sagnac, integra diversos dispositivos de fibra óptica micro y nano, y logra la detección mediante la detección, el procesamiento y la retroalimentación de la diferencia de fase generada por dos haces de luz que se propagan en direcciones opuestas.
Número de pieza, :
GFOG-103Pedido (MOQ) :
1Nivel de protección :
IP67Conector :
RS422Series de productos y parámetros
| Estabilidad de polarización cero | ≤0,05 °/h (1σ,10 s) | Pruebas continuas de 2 horas, resultados fluidos de 10 segundos. |
| Tiempo de estabilización | <100 s | |
| Repetibilidad de sesgo cero | ≤0,05 °/h (1σ) | 6 resultados de cálculo de datos de prueba |
| coeficiente de paseo aleatorio | ≤0,005 °/ | |
| El factor de escala de la no linealidad | ≤20 ppm (1σ) | temperatura atmosférica normal |
| El factor de escala de repetibilidad | ≤20 ppm (1σ) | temperatura atmosférica normal |
| Repetibilidad del factor de escala de temperatura completa | ≤300 ppm (1σ) | -40℃～+60℃ |
| Rango dinámico | ±500°/s | |
| Sensibilidad al campo magnético | ≤0,05 °/h/Gs | |
| Temperatura de funcionamiento | -40℃～+70℃ | |
| Temperatura de almacenamiento | -50℃～+70℃ | |
| Condiciones de vibración | 4,2 g, 20 Hz ～ 2000 Hz | La vibración de frecuencia de barrido no tiene resonancia. |
proceso de producción
Dimensiones del producto
Gráfico 2. Dimensiones generales del G-F70ZKH.
