Giroscopio MEMS de 3 ejes de alta precisión M3G-210 (compatible con STIM210)

El giroscopio MEMS de tres ejes M3G-210 es un conjunto de giroscopio MEMS de tres ejes altamente fiable y económico, ampliamente aplicable en navegación, control y otros campos relacionados con el control de estabilidad. El conjunto de giroscopio de tres ejes de la serie M3G-210 integra giroscopios MEMS de alto rendimiento en una estructura independiente. Los giroscopios seleccionados para el sistema representan el nivel más avanzado de la tecnología MEMS nacional para dispositivos inerciales. Todos los componentes electrónicos del sistema son de fabricación 100% nacional. El sistema compensa internamente el sesgo de cero, el factor de escala y el error no ortogonal de los giroscopios MEMS de tres ejes en todos los parámetros de temperatura, manteniendo una alta precisión de medición durante un largo período de tiempo.

Número de pieza, :
M3G-210
Pedido (MOQ) :
1

Descripción del Producto

Series de productos y parámetros

Parámetros	Indicadores técnicos
Giroscopio
Rango de medición (°/s)	±500
Polarización cero a temperatura completa (°/h, 3σ)	≤30
Estabilidad de polarización cero (°/h, 10 s de suavidad)	≤2
Inestabilidad de polarización cero (°/h, allan, típ.)	0.1
Repetibilidad de sesgo cero (°/h)	≤1
Paseo aleatorio angular (°/√h)	≤0,1
No linealidad del factor de escala (ppm)	≤100
Acoplamiento cruzado (rad)	≤0,001
Ancho de banda (Hz)	≥200 Hz
Interfaz eléctrica/mecánica
Fuente de alimentación (V)	5~12
Potencia en estado estacionario (W)	≤1,5
Tiempo de inicio (s)	≤2
Frecuencia de actualización (Hz, máx.)	2000
Tamaño (mm×mm×mm)	44,8×38,6×21,5
Peso (g)	50±5
Entorno operativo
Temperatura de funcionamiento (°C)	-40~80
Temperatura de almacenamiento (℃)	-55~85
Vibración (g, RMS)	20~2000 Hz, 6,06
Choque (g, onda semisinusoidal)	500/1ms

proceso de producción

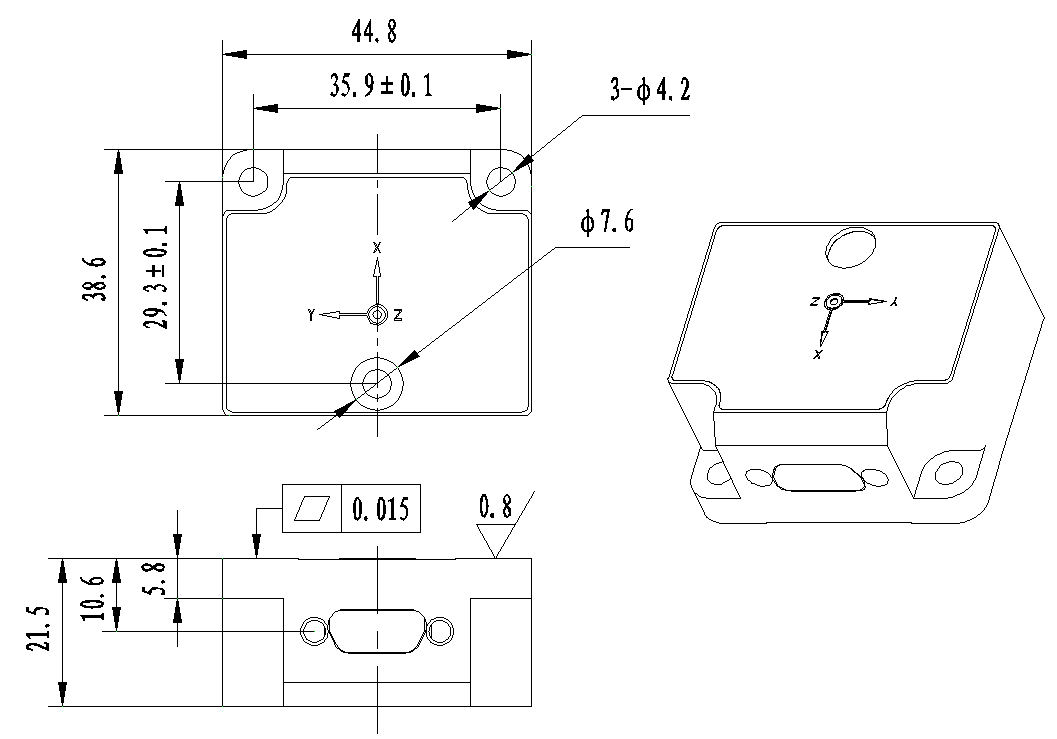

Dimensiones del producto

MEMS Inertial Sensor

Escenarios de aplicación

Unidad de medición inercial solicitud

El M3G-210 es un conjunto de giroscopio MEMS de tres ejes de alta precisión con compensación de calibración de temperatura completa (-40°C a +80°C) y hasta 2 kHz muestreo de alta velocidad, que emite datos de velocidad angular a través de un RS422 Interfaz para aplicaciones de navegación, control y estabilización.

Contáctanos

Aeroespacial

Aviación

Arma

Preguntas frecuentes

P1. ¿Qué es el M3G-210?
Un producto de alta fiabilidad y rentable. Conjunto de giroscopio MEMS de tres ejes para navegación/control/estabilización, con compensación interna de sesgo cero, factor de escala y error no ortogonal en todo el rango de temperaturas para una precisión de medición a largo plazo.

P2. ¿Cuáles son las características clave del producto?
Compensación de calibración de temperatura completa (-40°C a +80°C), Muestreo de alta velocidad 2k, resistencia a entornos mecánicos adversos, Soporte para actualización de software en línea, y Sustitución/compatibilidad de STIM210.

P3. ¿Escenarios de aplicación típicos?
Utilizado en estabilización servo, cápsulas electroópticas, y control de actitud de satélites (También posicionado para dominios de navegación/control).
