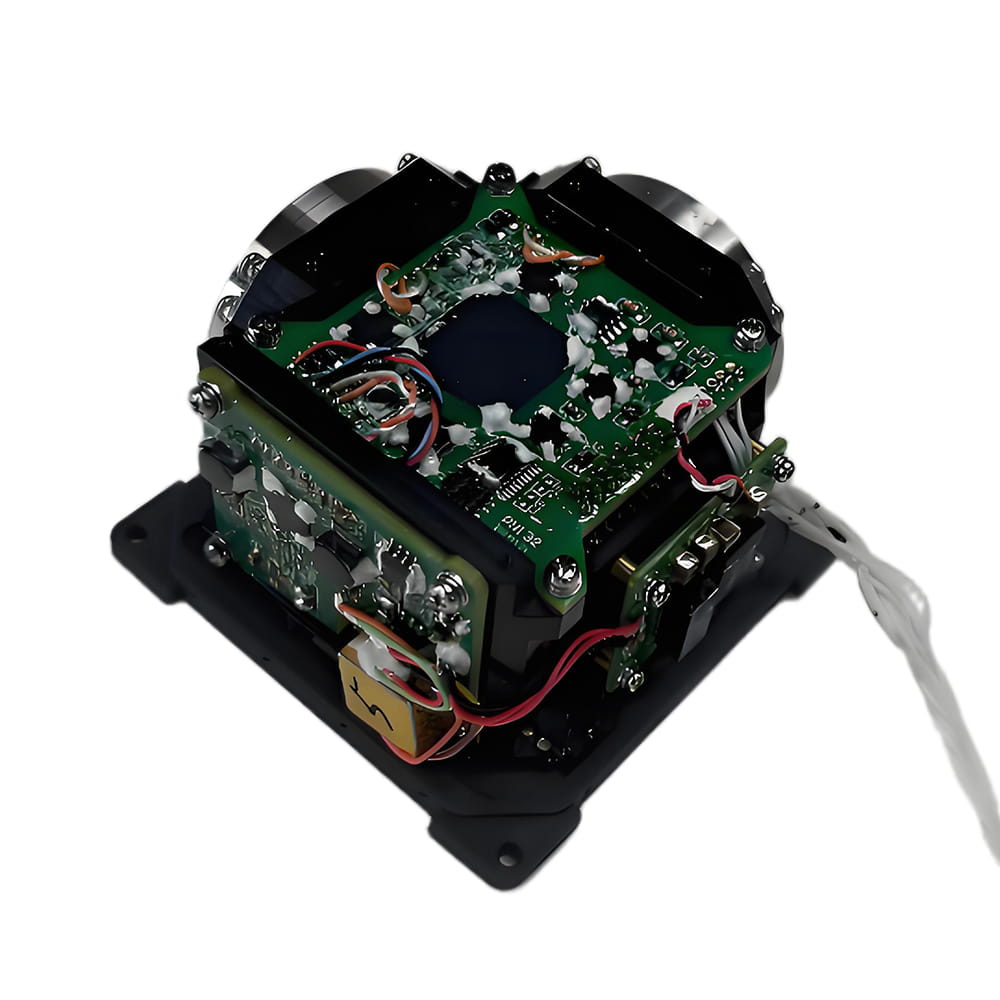

El giroscopio de fibra óptica G-F3X42 es un giroscopio integrado de tres ejes compuesto por una parte óptica, un circuito y una estructura. Adopta un encapsulado optoelectrónico integrado, tiene una estructura simple y es fácil de instalar. La salida directa de datos del giroscopio facilita su conexión con el ordenador del sistema; los usuarios solo necesitan conectarlo a la corriente y recibir los datos de salida mediante un conector para utilizarlo.
Número de pieza, :
G-F3X42Pedido (MOQ) :
1Nivel de protección :
IP67Conector :
RS422Series de productos y parámetros
| No. | Parámetros | Unidad | G-F3X42-A | G-F3X42-B |
1 | Rango de medición | °/s | ±500 | ±500 |
2 | Estabilidad de polarización cero a temperatura ambiente (10 s, 1 σ) | °/h | ≤0,3 | ≤0.1 |
3 | Repetibilidad de polarización cero a temperatura ambiente (10 s, 1 σ) | °/h | ≤0.1 | ≤0.1 |
4 | Rcoeficiente de paseo andom | °/h1/2 | ≤0,03 | ≤0,01 |
5 | No linealidad del factor de escala a temperatura ambiente | ppm | ≤50 | ≤50 |
6 | Factor de escala asimétrico a temperatura ambiente | ppm | ≤50 | ≤50 |
7 | Repetibilidad del factor de escala de temperatura completa | ppm | ≤50 | ≤50 |
8 | Modo de salida |
| RS422 | |
9 | Dimensión | mm | 74*71,5*45 | |
10 | Ancho de banda | Hz | ≥500 | |
11 | Wocho | g | ≤310 | |
12 | Otemperatura de operación | ℃ | -45~+70 | |
13 | Stemperatura de almacenamiento | ℃ | -50~+75 | |
proceso de producción

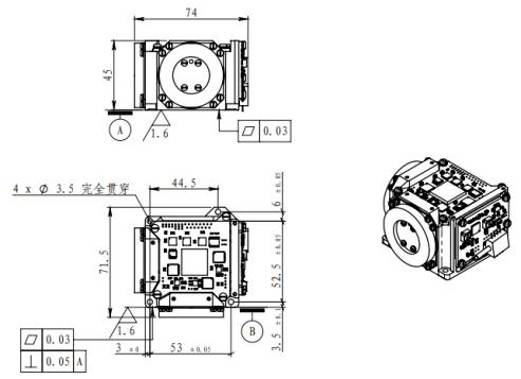

Dimensiones del producto
Los detalles se muestran en la Figura 1 a continuación:
