Acelerómetro MEMS

UF300

La serie UF300 es la más rentable unidad de medida inercial de fibra óptica con precisión media a alta, que puede usarse para navegación, control y medición dinámica. El sistema adopta un giroscopio de fibra óptica de circuito cerrado integrado de tres ejes altamente confiable, con un rendimiento integral que supera al KVH1750 importado. Puede ser postprocesado y reemplazar el POS MV importado. El giroscopio tiene una alta repetibilidad de polarización cero de un orden de magnitud. Puede optar por admitir uno o más firmware, como posprocesamiento IE, GPS externo, odómetro, multihaz, sonda Doppler (DVL), etc.

  • Número de pieza, :

    UF300
  • Orden (MOQ) :

    1
  • DESCRIPCIÓN

1. Especificación del producto

Parámetros

UF300-A

UF300-B

UF300-C

Giroscopio

Rango

°/s

±300/±1000

±300/±1000

±300/±1000

Estabilidad de sesgo cero

°/h,10s

≤0,05

≤0,08

≤0,1

Repetibilidad de polarización cero

°/h

≤0,05

≤0,08

≤0,1

No linealidad del factor de escala

ppm

≤50

≤60

≤60

Asimetría del factor de escala

ppm

≤50

≤60

≤60

Repetibilidad del factor de escala

ppm

≤50

≤60

≤60

Paseo aleatorio en ángulo

°/√h

≤0,005

≤0,008

≤0,01

Acelerómetro

Rango

g

±10

±10

±10

Estabilidad de sesgo cero

μg

≤50

≤50

≤70

Repetibilidad de polarización cero

μg

≤50

≤50

≤70

No linealidad del factor de escala

ppm

<100

<200

<300

Interfaz eléctrica/mecánica

Fuente de alimentación

V

+9~+36

Fuerza

W

18

Hora de inicio

s

3

Interfaz de comunicación

/

RS422

Tasa de actualización

Hz

100~4000

Tamaño

mm

145×122×125

Peso

g

1800 ±50

Ambiente

Temperatura de trabajo

-40~+60

Temperatura de almacenamiento

-55~+70

Vibración

gramos

6.06

Chocante

g

30/11ms

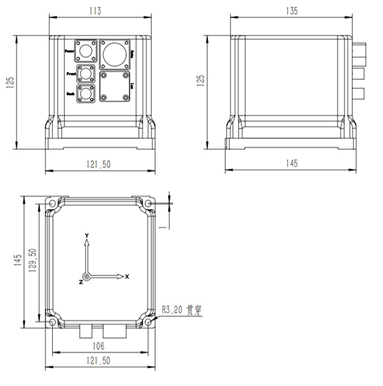

2. Dimensión del producto

inertial measurement unit Dimensions
