China UF600 Fabricante

UF3X80

IMU de fibra óptica (unidad de medida inercial) es un misil pequeño, guía de navegación con bomba guiada, medición de actitud y desarrollo de sistemas de control de productos inerciales, mediante tres giroscopios de fibra de estado sólido, tres acelerómetros de cuarzo y tablero de embalaje de datos, que miden la velocidad angular del movimiento del portaaviones y la aceleración de la línea, para la actitud del portaaviones. y control de navegación, resultados de medición a través de la salida del puerto serie RS422.

UF3X90

giroscopio de fibra óptica, como un nuevo tipo de giroscopio totalmente de estado sólido, tiene las ventajas de un inicio rápido, un amplio rango de medición y una alta confiabilidad. Entre ellos, el giroscopio de fibra óptica IMU (unidad de medición inercial) U-F3X90 está diseñado para las necesidades de aplicaciones de precisión media y baja, utilizando tecnología compartida de tres ejes, con bajo costo y rendimiento estable; Estructuralmente, adopta un empaque integrado de trayectoria y circuito de luz, con una estructura simple y una instalación conveniente. Se puede aplicar a sistemas de guía de navegación, medición de actitud y control de pequeños misiles y bombas guiadas.

UF3X100

giroscopio de fibra óptica, como un nuevo tipo de giroscopio totalmente de estado sólido, tiene las ventajas de un inicio rápido, un amplio rango de medición y una alta confiabilidad. Entre ellos, el giroscopio de fibra óptica IMU (unidad de medición inercial) U-F3X100 está diseñado para las necesidades de aplicaciones de precisión media y baja, utilizando tecnología compartida de tres ejes, con bajo costo y rendimiento estable; Estructuralmente, adopta un empaque integrado de trayectoria y circuito de luz, con una estructura simple y una instalación conveniente. Se puede aplicar a sistemas de guía de navegación, medición de actitud y control de pequeños misiles y bombas guiadas.

UF100A

UF100A grupo inercial de fibra óptica Es una IMU de precisión media y tamaño pequeño, como se muestra en la Figura 1. Se utiliza para detectar la velocidad angular y la aceleración lineal del movimiento del portaaviones, proporcionando información para la actitud del portaaviones y el control de navegación. Tiene las ventajas de tamaño pequeño, peso ligero, sin piezas móviles, alta confiabilidad y larga vida útil. Puede ser ampliamente utilizado en aviación, aeroespacial, barcos, armas, medición de minas de carbón, electrónica automotriz y otros campos.

UF300

La serie UF300 es la más rentable unidad de medida inercial de fibra óptica con precisión media a alta, que puede usarse para navegación, control y medición dinámica. El sistema adopta un giroscopio de fibra óptica de circuito cerrado integrado de tres ejes altamente confiable, con un rendimiento integral que supera al KVH1750 importado. Puede ser postprocesado y reemplazar el POS MV importado. El giroscopio tiene una alta repetibilidad de polarización cero de un orden de magnitud. Puede optar por admitir uno o más firmware, como posprocesamiento IE, GPS externo, odómetro, multihaz, sonda Doppler (DVL), etc.

uf500

Los UF500 son IMU basados en giroscopios de fibra óptica rentables y de alto rendimiento combinados con un acelerómetro flexible de cuarzo o un acelerómetro MEMS, que se pueden utilizar para navegación, control y medición dinámica. Tiene las ventajas de tamaño pequeño, peso ligero, sin piezas móviles, alta confiabilidad y larga vida útil. Puede ser ampliamente utilizado en aviación, aeroespacial, barcos, armas, medición de minas de carbón, electrónica automotriz y otros campos.

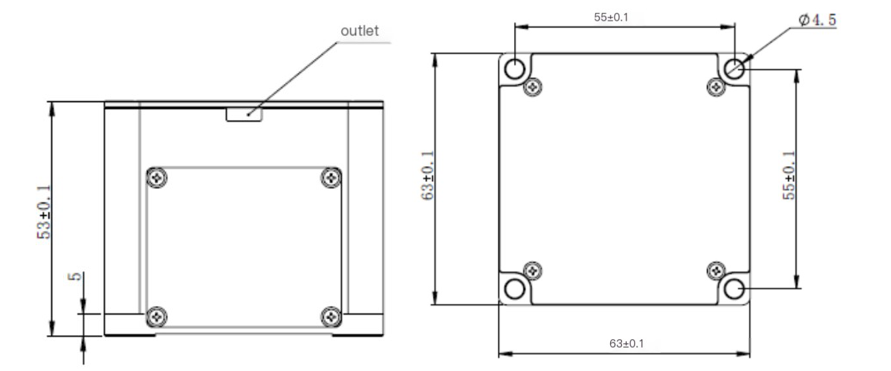

UF600

Los UF600 son IMU basados en giroscopios de fibra óptica rentables y de alto rendimiento combinados con un acelerómetro flexible de cuarzo o un acelerómetro MEMS, que se pueden utilizar para navegación, control y medición dinámica. Tiene las ventajas de tamaño pequeño, peso ligero, sin piezas móviles, alta confiabilidad y larga vida útil. Puede ser ampliamente utilizado en aviación, aeroespacial, barcos, armas, medición de minas de carbón, electrónica automotriz y otros campos.

UF700

This document describes the technical specifications, hardware parameters, mechanical interfaces, communication interfaces, and other aspects of the IMU inertial navigation unit, which facilitates users to quickly and conveniently apply it.

Características principales del dispositivo.
giroscopio de fibra óptica	Rángel	±360°/s
	Estabilidad de sesgo cero	≤0,1°/h（varianza de Allan)	Repetibilidad de polarización cero	≤0,8°/h（1σ）
	Repetibilidad de escala	≤100 ppm	Escala de no linealidad	≤100 ppm
MEMS acelerómetro	rango	±50g
	Estabilidad de sesgo cero	≤0,05 mg (variación de Allan)	Repetibilidad de polarización cero	≤0,3 mg (1σ)
	Repetibilidad de escala	≤300 ppm	Escala de no linealidad	≤300 ppm
Otras características
Tasa de actualización de datos		200HZ	Cinterfaz de comunicación	RS422
Tensión de alimentación		12~36 VCC	Pflor consumo	≤15W
Wocho		≤ 1Kg	Stamaño	≤80×80×60mm
Wtemperatura de trabajo		(-40℃~+70℃)	Temperatura de almacenamiento	-55℃~+85℃
Vibración		6,06 g, 20-2000 Hz, ancho de banda aleatorio	Chocante	15 g, 11 ms 1/2onda sinusoidal
