Sensor inclinómetro MEMS de 3 ejes de alta precisión. Sensor de inclinación estática dinámica.

Sensor inclinómetro MEMS de 3 ejes de alta precisión. Sensor de inclinación estática dinámica.

El TD9-DI es un sensor digital de ángulo de inclinación de tres ejes (X, Y y Z) desarrollado en el país por Micro-Magic Inc. para módulos de medición de ángulo de inclinación de alta precisión. Integra los protocolos RTU Modbus y hexadecimal 0x68, estándar industrial. El software de análisis informático que lo acompaña permite visualizar y registrar datos de medición en tiempo real para su análisis. Más del 85 % de los componentes son de fabricación nacional, incluyendo microcontroladores MCU, módulos A/D de 16 bits de alta precisión, sensores de temperatura, procesadores de señal, circuitos de alimentación, circuitos de salida, etc. Su objetivo es fabricar equipos de producción nacional y superar las barreras para la investigación y el desarrollo tecnológico independientes.

  • Número de pieza, :

    TD9

  • Pedido (MOQ) :

    1
Consulta ahora
Categorías
Nuevos productos
  • DESCRIPCIÓN

Series de productos y parámetros

ParámetroCondicionesTD9-DIUnidad
Eje de mediciónejeX, Y, Z
Rango de medición ±90 (tres ejes)±180 (eje único)°
ExactitudEstático0,020,05°
Dinámica0.10,2°
Coeficiente de temperatura de sensibilidad-40～85°≤200ppm/℃
Respuesta en frecuenciaRespuesta de CC100Hz
Tiempo de inicio del encendido 0,2s
Tiempo de respuesta 0,01s
Tasa de salida automáticaSe puede configurar una salida de 5 Hz, 15 Hz, 35 Hz o 50 Hz (RS485 no dispone de esta función).
Señal de salida RS232

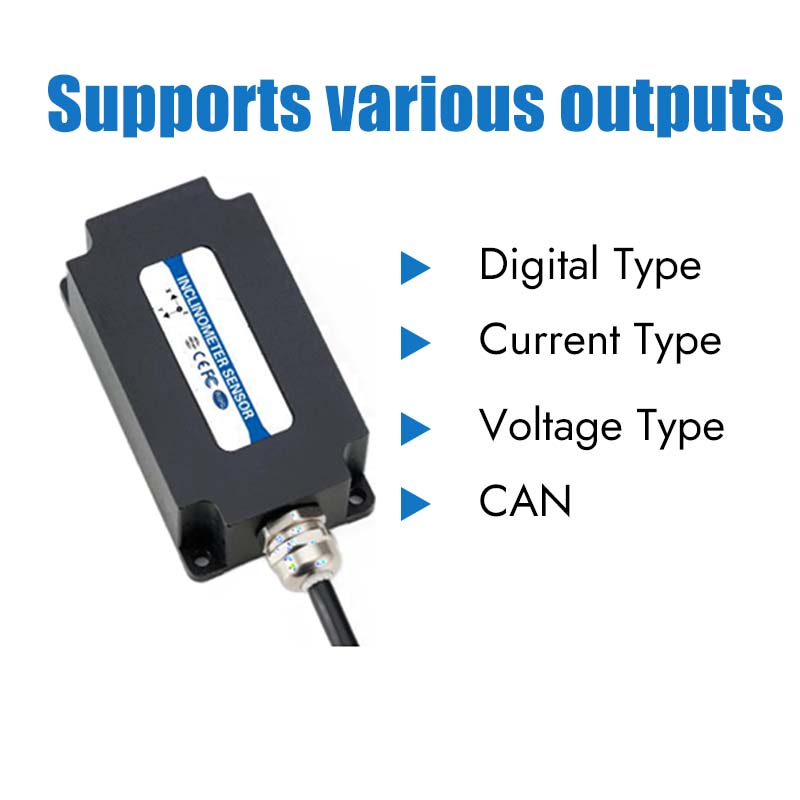

Señal de salidaSe pueden solicitar RS232/RS485/RS422/TTL/MODBUS
Horas de trabajo promedio≥50000 horas/tiempo
Resistencia al impacto5500 g, 0,5 ms, 3 veces/eje
Antivibración10 gramos, 10-1000 Hz
Resistencia de aislamiento≥100 MΩ
Nivel de impermeabilidadIP67
CableCable blindado estándar de 1,5 metros de longitud, resistente al desgaste, a prueba de aceite y de amplio rango de temperatura, 6*0,3 mm².
Peso80 g (sin incluir la caja de embalaje)

proceso de producción

Más productos similares

T7000 Dimensional Drawing

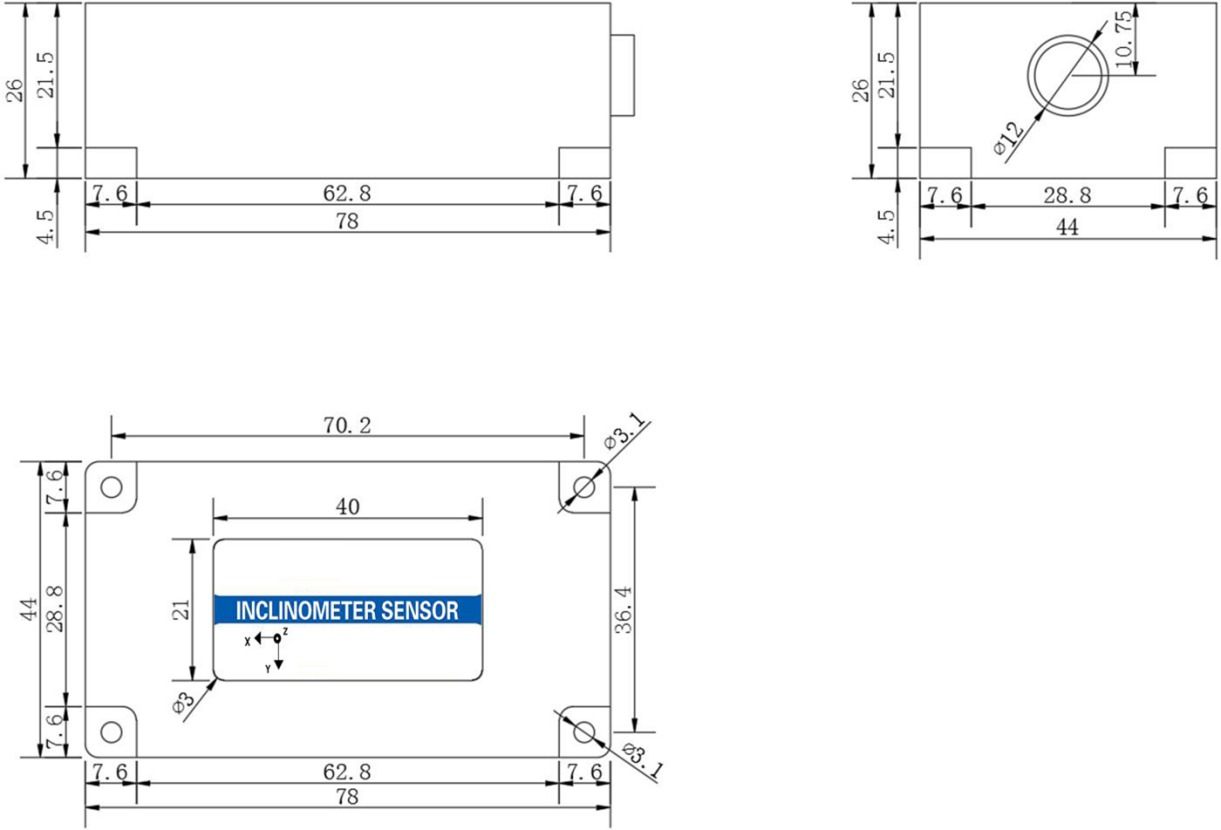

Dimensiones del producto



Escenarios de aplicación

Sensor de inclinación solicitud
El TD9-DI es un inclinómetro digital de tres ejes de alta precisión y grado industrial, diseñado para la medición de inclinación tanto dinámica como estática en entornos complejos. Integra un acelerómetro y un giroscopio de tres ejes con algoritmos de fusión avanzados, y conmuta automáticamente entre los modos estático y dinámico para garantizar una salida de actitud estable y precisa en los ejes X, Y y Z. Con una precisión estática de hasta 0,02° y una precisión dinámica de 0,1°, ofrece una excelente precisión y una gran resistencia a golpes y vibraciones. Compatible con múltiples interfaces de salida (RS232/RS485/RS422/TTL, Modbus opcional), amplio rango de voltaje de entrada (9–36 V) y protección IP67 con funcionamiento a -40 a +85 °C, es ideal para maquinaria de construcción, monitorización de la estabilidad de vehículos, seguimiento fotovoltaico y sistemas de automatización industrial.
Contáctanos
inclination sensor for UAV
Supervisión de ferrocarriles y puentes
inclination sensor for Gimbal Leveling
Construcción y nivelación de cardán
MEMS accelerometers are used in autonomous driving
Conducción autónoma

Preguntas frecuentes

P1:¿Cuál es la característica principal de este inclinómetro?
A:El TD9-DI es un inclinómetro de tres ejes de alta precisión diseñado para la medición de inclinación tanto estática como dinámica, que proporciona datos angulares precisos en las direcciones X, Y y Z.

P2:¿Cuál es la precisión de la medición?
A:Precisión estática: 0,02° – 0,05°
Precisión dinámica: 0,1° – 0,2°
Esto lo hace ideal para aplicaciones industriales y de monitorización de alta precisión.

P3:¿Qué lo hace adecuado para entornos dinámicos?
A:El sensor integra:
Acelerómetro y giroscopio de tres ejes
Algoritmo de fusión dinámica y estática
Garantizar un rendimiento estable tanto en condiciones estáticas como en movimiento.
