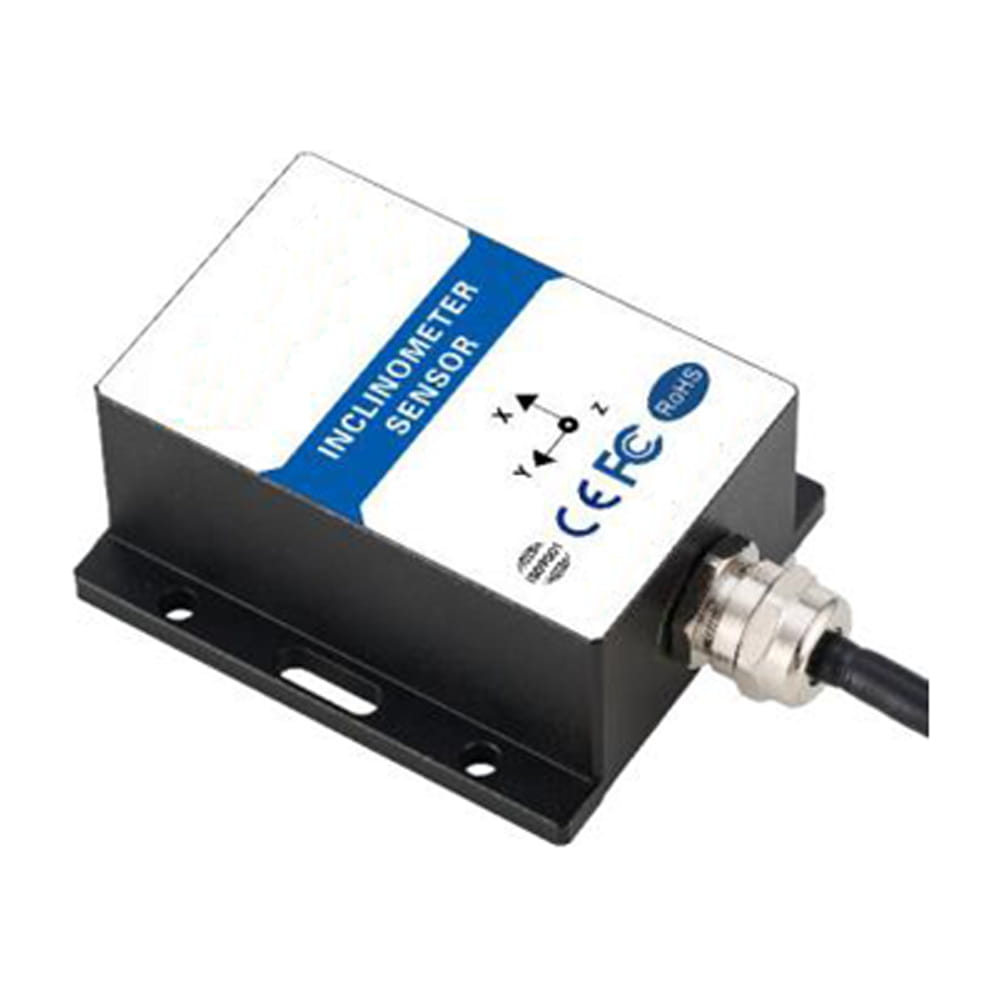

Sensor inclinómetro MEMS de 3 ejes, sensor de inclinación estática dinámica

Sensor inclinómetro MEMS de 3 ejes, sensor de inclinación estática dinámica

El TD5-DI es un sensor digital de ángulo de inclinación de tres ejes (X, Y, Z) desarrollado en el país por Micro-Magic Inc. para la medición del ángulo de inclinación de componentes. Integra los protocolos RTU Modbus y hexadecimal 0x68, estándar industrial. Más del 85 % de sus componentes son de fabricación nacional, incluyendo microcontroladores MCU, módulos AD, procesadores de señal, circuitos de alimentación, circuitos de salida, etc. Su objetivo es fabricar equipos de producción nacional y superar las barreras para la investigación y el desarrollo tecnológico independientes.

  • Número de pieza, :

    TD5

  • Pedido (MOQ) :

    1
Consulta ahora
Categorías
Nuevos productos
  • DESCRIPCIÓN

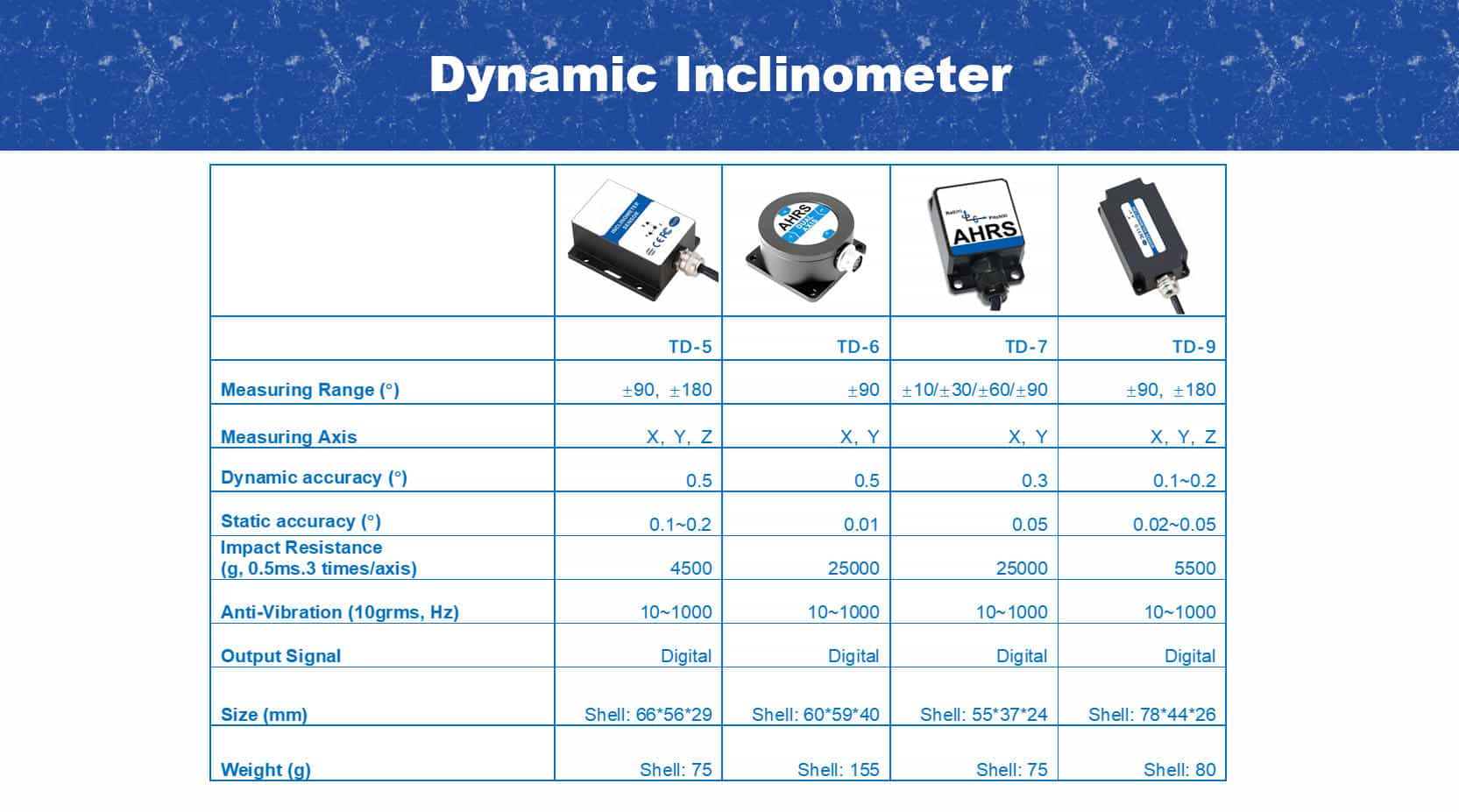

Series de productos y parámetros

ParámetroCondicionesTD5-ACUnidad
Eje de mediciónejeX, Y, Z
Rango de medición ±90 (tres ejes)±180 (eje único)°
ExactitudEstático0.10,2°
 Dinámica0,50,5°
Coeficiente de temperatura de sensibilidad-40～85°≤200ppm/℃
Respuesta en frecuenciaRespuesta de CC100Hz
Tiempo de inicio del encendido 0,2s
Tiempo de respuesta 0,01s
Tasa de salida automática Se puede configurar una salida de 5 Hz, 15 Hz, 35 Hz o 50 Hz (RS485 no dispone de esta función).

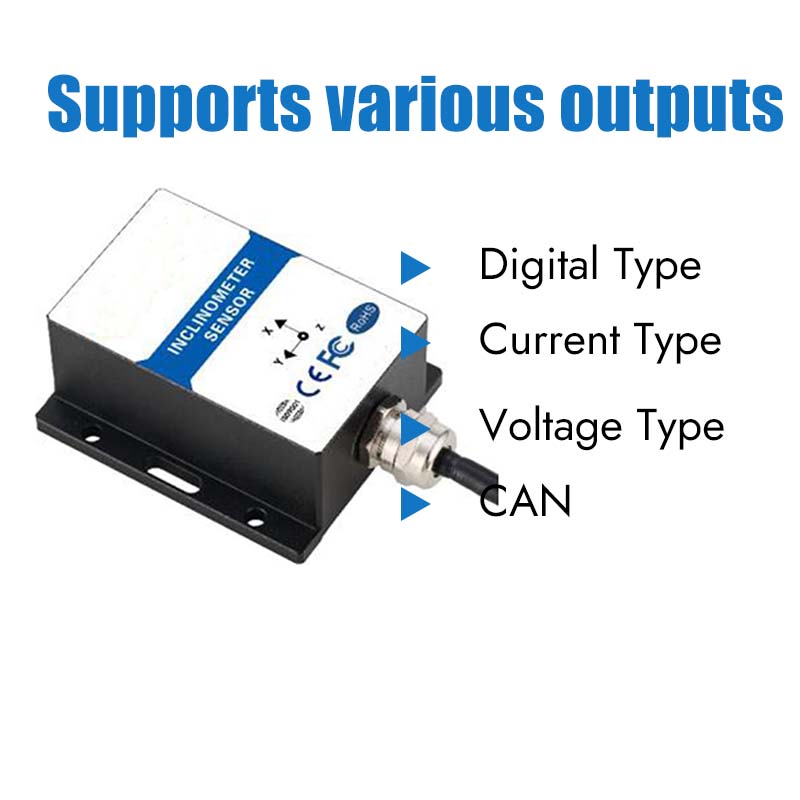

Señal de salida Se pueden solicitar RS232/RS485/RS422/TTL/MODBUS
Horas de trabajo promedio≥50000 horas/tiempo
Resistencia al impacto4500 g, 0,5 ms, 3 veces/eje
Antivibración10 gramos, 10-1000 Hz
Resistencia de aislamiento≥100 MΩ
Nivel de impermeabilidadIP67
CableCable blindado estándar de 1,5 metros de longitud, resistente al desgaste, a prueba de aceite y de amplio rango de temperatura, 6*0,3 mm².
Peso75 g (sin incluir la caja de embalaje)

proceso de producción

Más productos similares

T7000 Dimensional Drawing

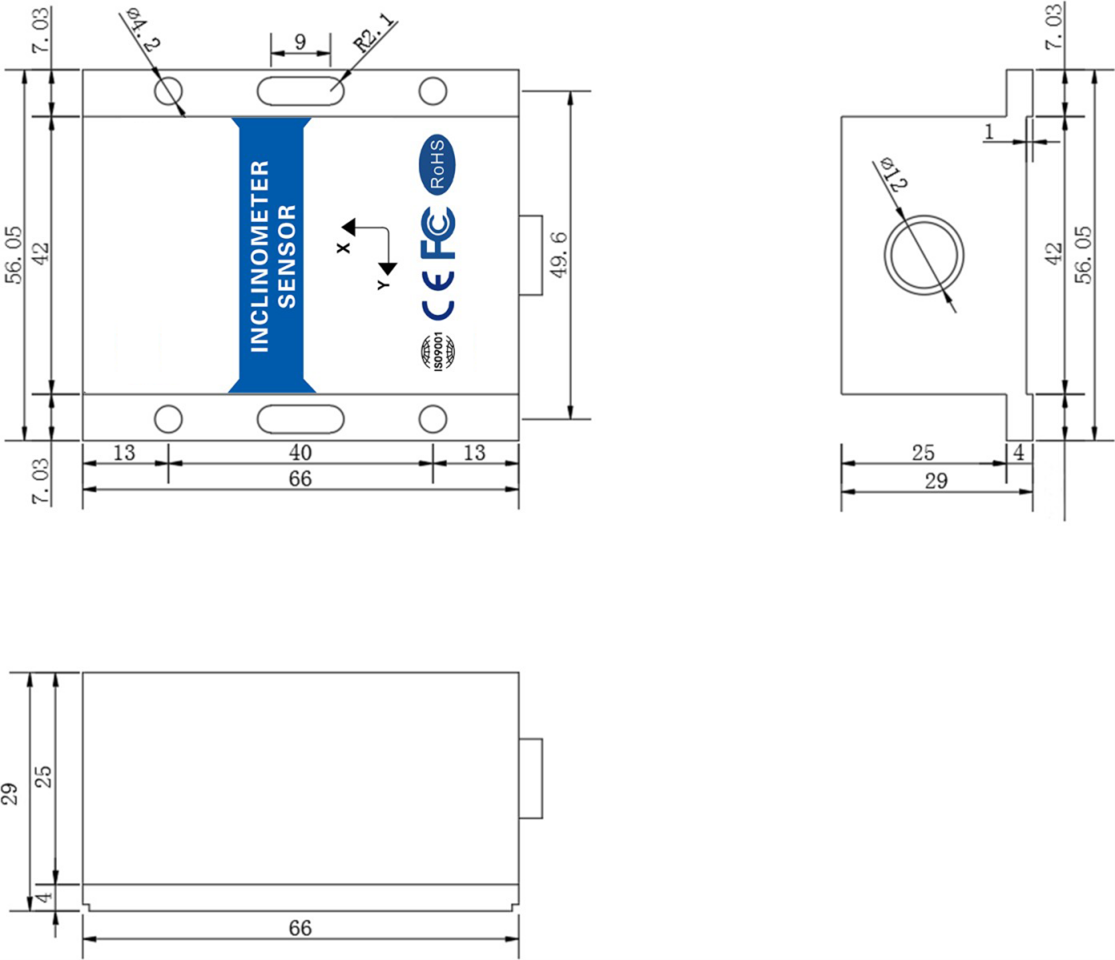

Dimensiones del producto



Escenarios de aplicación

Sensor de inclinación solicitud
El TD5-DI es un sensor de inclinación digital de tres ejes de grado industrial diseñado para la medición de inclinación tanto dinámica como estática. Integra un acelerómetro y un giroscopio de tres ejes con algoritmos de fusión avanzados, adaptándose automáticamente a entornos estáticos y dinámicos para proporcionar datos angulares estables y fiables en los ejes X, Y y Z. Con una precisión estática de 0,1° y una precisión dinámica de 0,5°, admite múltiples interfaces de salida (RS232/RS485/RS422/TTL, Modbus opcional), un amplio rango de voltaje de entrada (9–36 V) y funciona en condiciones extremas de -40 a +85 °C con protección IP67. Diseñado para aplicaciones exigentes, es ideal para el control de maquinaria de construcción, la monitorización de la estabilidad de vehículos, plataformas de gran altitud, el seguimiento fotovoltaico y sistemas de automatización industrial.
Contáctanos
inclination sensor for UAV
Supervisión de ferrocarriles y puentes
inclination sensor for Gimbal Leveling
Construcción y nivelación de cardán
MEMS accelerometers are used in autonomous driving
Conducción autónoma

Preguntas frecuentes

P1:¿Cuál es la característica principal de este inclinómetro?
A:Este modelo es un inclinómetro dinámico y estático de tres ejes, capaz de medir ángulos de inclinación en las direcciones X, Y y Z tanto en entornos estacionarios como en movimiento.

P2:¿Qué lo hace adecuado para aplicaciones dinámicas?
A:El sensor utiliza un algoritmo de fusión dinámica y estática:
Modo estático → alta estabilidad
Modo dinámico → seguimiento de movimiento en tiempo real
Esto garantiza un rendimiento fiable incluso en condiciones de vibración o movimiento.


P3:¿Cuál es la precisión?
A:Precisión estática: 0,1°–0,2°
Precisión dinámica: 0,5°
Ideal para equipos industriales y plataformas móviles.
ETIQUETAS POPULARES : sensores de inclinación proveedor de sensores de inclinación fábrica de sensores de inclinación taller de sensores de inclinación planta de sensores de inclinación fabricante de sensores de inclinación
dejar un mensaje
Si le interesan nuestros productos y desea obtener más información, deje un mensaje aquí y le responderemos lo antes posible.
entregar

Productos relacionados

Inclinometer
Sensor inclinómetro MEMS de 3 ejes, sensor de inclinación estática dinámica
El TD5-DI es un sensor digital de ángulo de inclinación de tres ejes (X, Y, Z) desarrollado en el país por Micro-Magic Inc. para la medición del ángulo de inclinación de componentes. Integra los protocolos RTU Modbus y hexadecimal 0x68, estándar industrial. Más del 85 % de sus componentes son de fabricación nacional, incluyendo microcontroladores MCU, módulos AD, procesadores de señal, circuitos de alimentación, circuitos de salida, etc. Su objetivo es fabricar equipos de producción nacional y superar las barreras para la investigación y el desarrollo tecnológico independientes.
Inclinometer

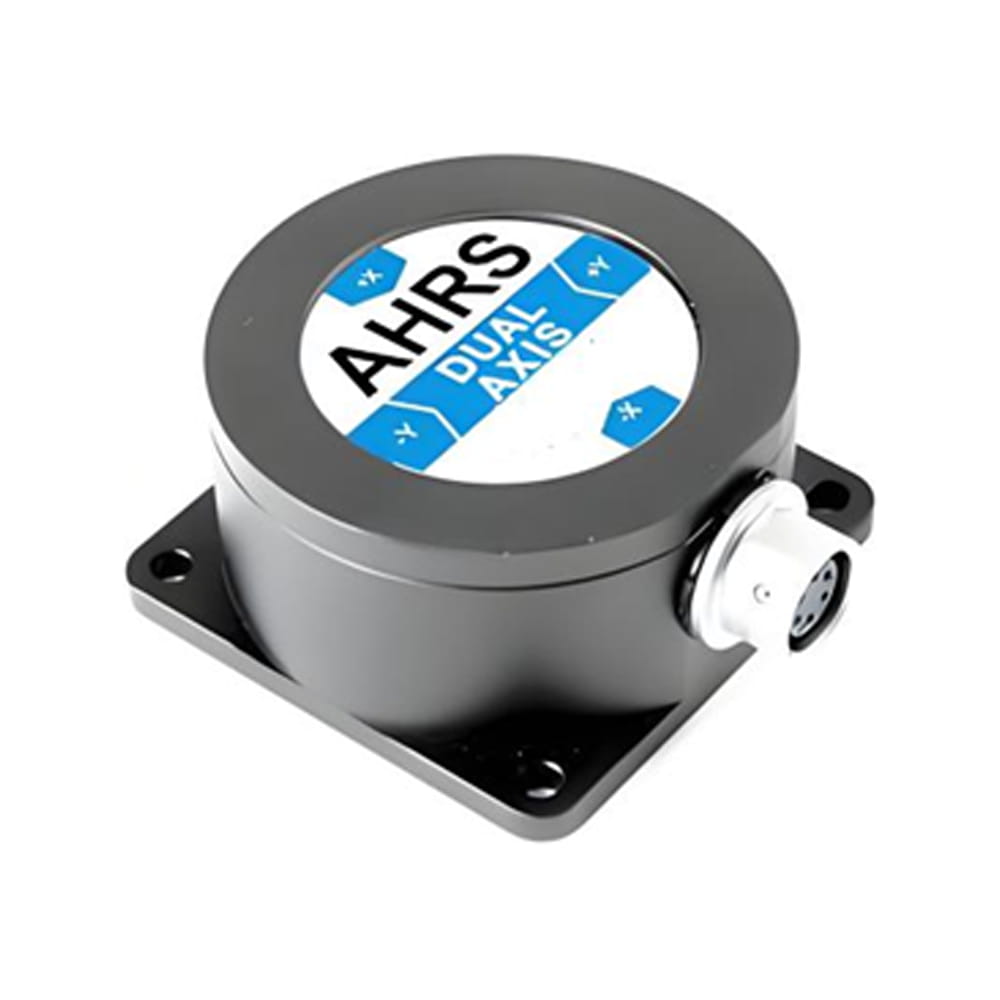

Sensor inclinómetro MEMS dinámico, sensor de inclinación de doble eje
El TD6-DI es un sensor de inclinación dinámico MEMS de nueva generación que puede medir datos de inclinación de portadores en movimiento o estados de vibración fuertes. Precisión de medición dinámica de 0,5°, precisión estática de 0,06°, tamaño pequeño, bajo consumo de energía, alta consistencia y estabilidad, salida RS232, RS485, RS422, Modbus, TTL, CAN opcional; sistema de control MCU integrado, giroscopio vertical y acelerómetro, solucionador de actitud integrado, utiliza un algoritmo de filtrado digital óptimo para reducir el ruido, combinado con el algoritmo de filtrado de Kalman de orden N, eliminando fuentes de error y mejorando la precisión de medición a través de varias compensaciones como compensación no lineal, compensación ortogonal, deriva de temperatura, etc.
Inclinometer

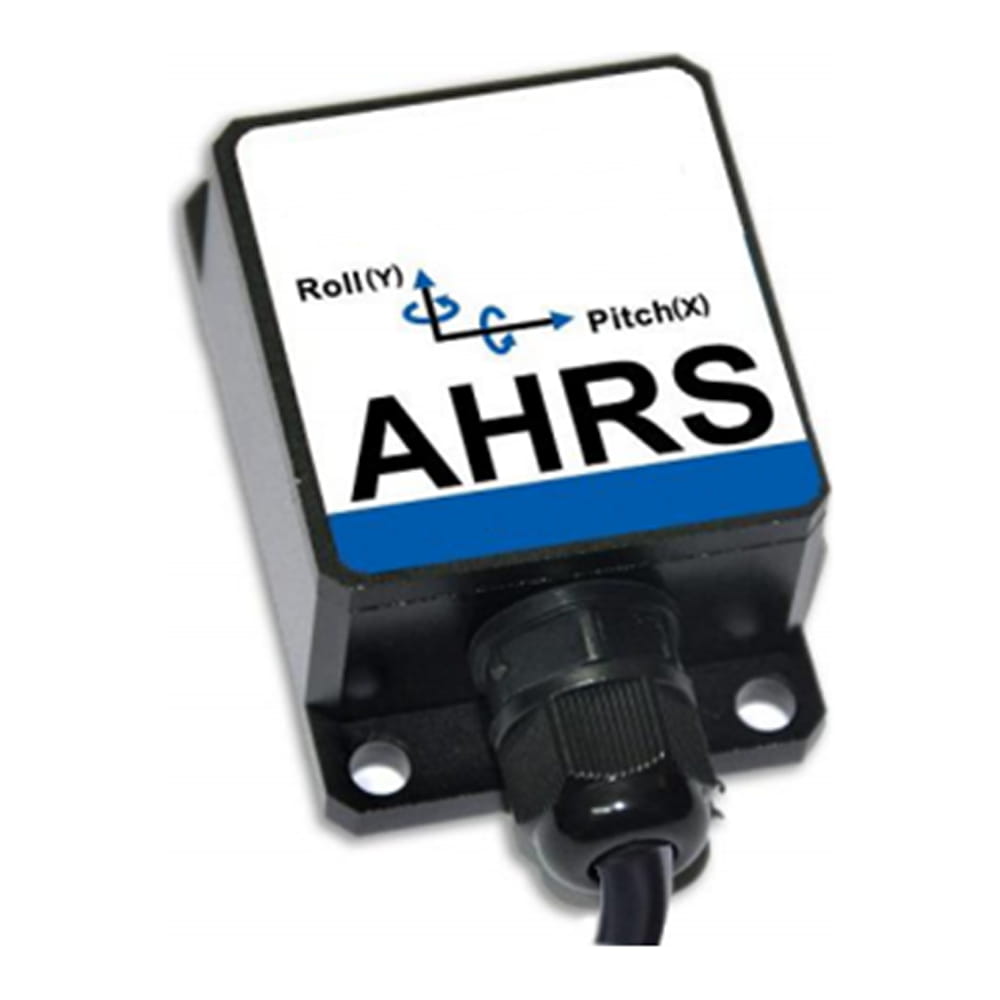

Sensor inclinómetro MEMS dinámico de alto rendimiento, sensor de inclinación de doble eje
El TD7-DI es un sensor de inclinación de alto rendimiento de nueva generación lanzado por Micro-Magic Inc., que mantiene una alta precisión en movimientos complejos gracias a su reducido tamaño. Ofrece una precisión de medición dinámica de 0,3°, una precisión estable de 0,05° y una deriva de temperatura de 0,01°/℃. Las interfaces de salida RS232, RS485, RS422, Modbus, TTL y CAN son opcionales, lo que facilita su integración en sistemas de control de usuario.
Inclinometer

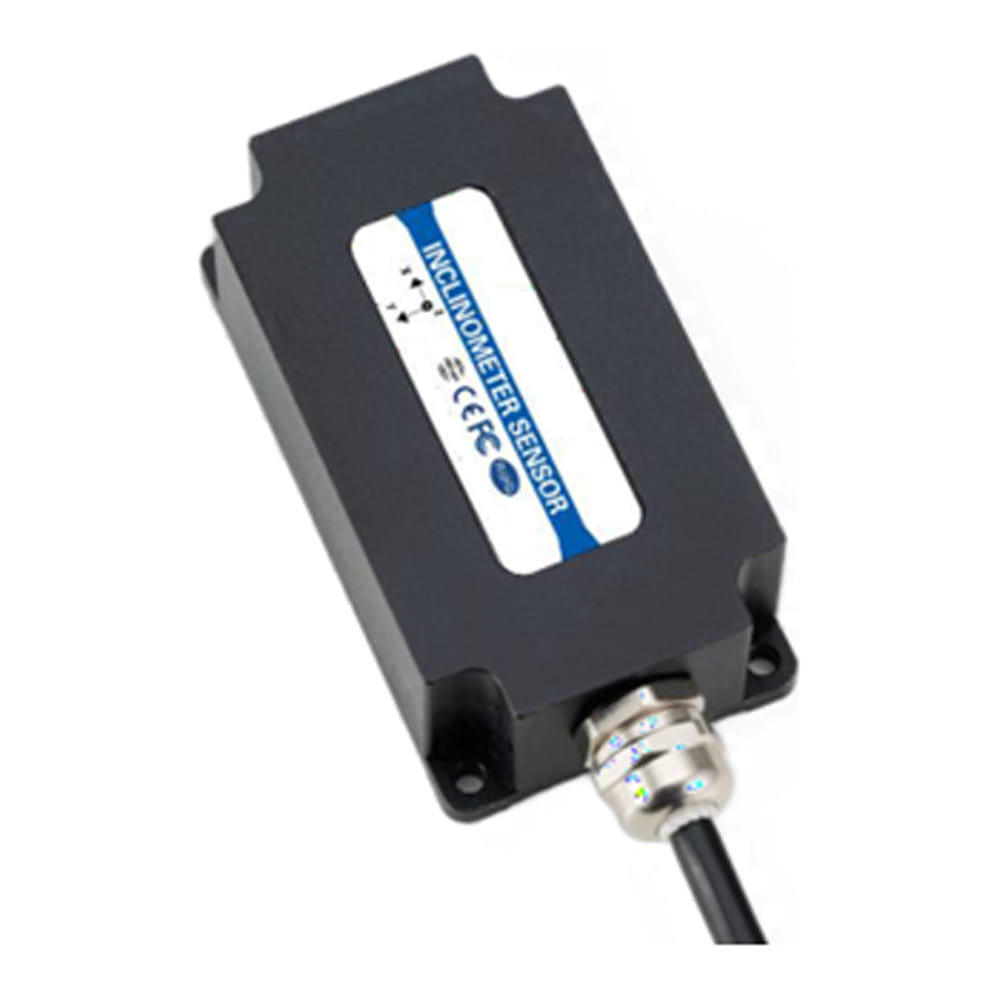

Sensor inclinómetro MEMS de 3 ejes de alta precisión. Sensor de inclinación estática dinámica.
