Sensor inclinómetro MEMS dinámico de alto rendimiento, sensor de inclinación de doble eje

Sensor inclinómetro MEMS dinámico de alto rendimiento, sensor de inclinación de doble eje

El TD7-DI es un sensor de inclinación de alto rendimiento de nueva generación lanzado por Micro-Magic Inc., que mantiene una alta precisión en movimientos complejos gracias a su reducido tamaño. Ofrece una precisión de medición dinámica de 0,3°, una precisión estable de 0,05° y una deriva de temperatura de 0,01°/℃. Las interfaces de salida RS232, RS485, RS422, Modbus, TTL y CAN son opcionales, lo que facilita su integración en sistemas de control de usuario.

  • Número de pieza, :

    TD7

  • Pedido (MOQ) :

    1
Consulta ahora
Categorías
Nuevos productos
  • DESCRIPCIÓN

Series de productos y parámetros

ParámetroCondicionesTD7-DIUnidad
Rango de medición ±10±30±60±90°
Eje de mediciónejeX, YX, YX, YX, Y
deriva de temperatura cero-40～85°±0,05±0,05±0,05±0,05°
Coeficiente de temperatura de sensibilidad-40～85°≤150≤150≤150≤150ppm/℃
Respuesta en frecuenciaRespuesta de CC100100100100Hz
Precisión estática-40～85°0,050,050,050,05°
Precisión dinámica-40～85°0,30,30,30,3°
Estabilidad a largo plazo-40～85°<0,35°
Tiempo de inicio del encendido 0,2s
Tiempo de respuesta 0,01s

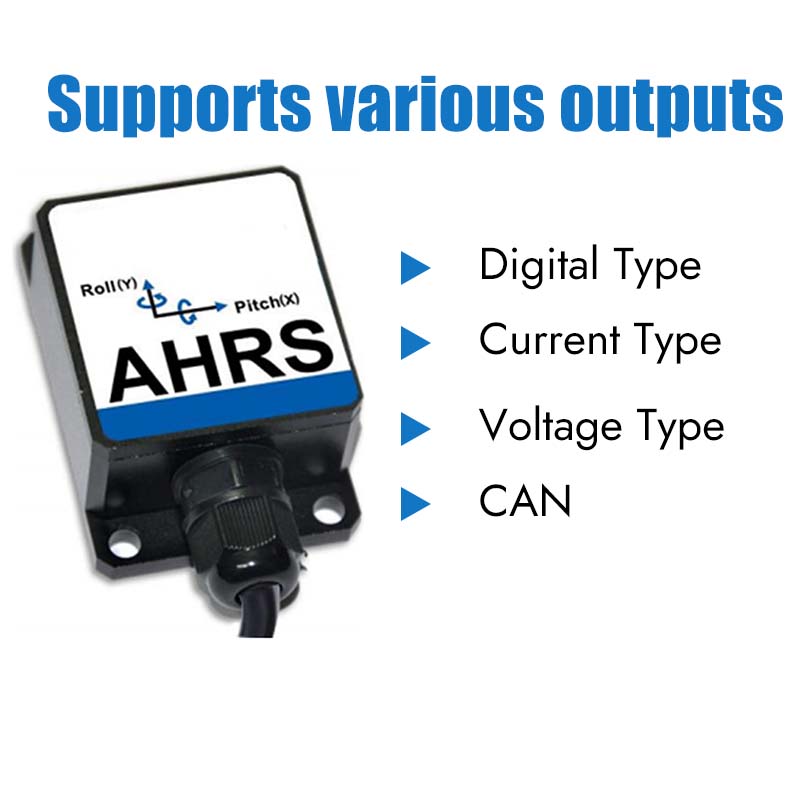

Señal de salidaSe pueden solicitar RS232/RS485/RS422/TTL/CAN/MODBUS
Tasa de salida automáticaSe puede configurar una salida de 5 Hz, 15 Hz, 35 Hz, 50 Hz o 100 Hz.
(RS485 no dispone de esta función)
Horas de trabajo promedio≥55000 horas/tiempo
Resistencia al impacto25000 g, 0,5 ms, 3 veces/eje
Antivibración10 gramos, 10-1000 Hz
Resistencia de aislamiento≥100 MΩ
Nivel de impermeabilidadIP67
CableCable blindado estándar de 1,5 metros de longitud, resistente al desgaste, a prueba de aceite y de amplio rango de temperatura, 6*0,3 mm².
Peso75 g (sin incluir la caja de embalaje)

proceso de producción

Más productos similares

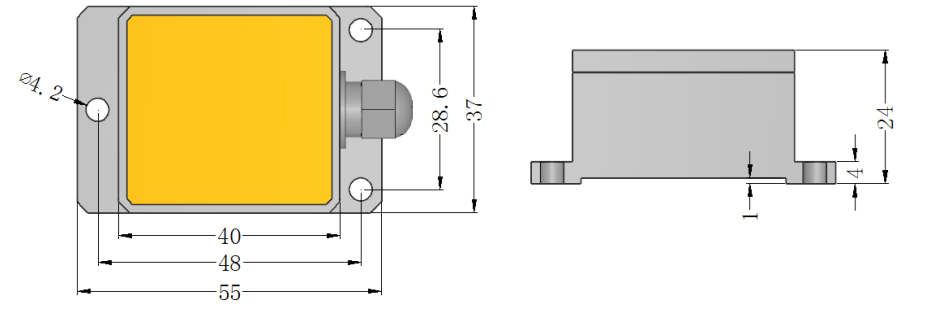

T7000 Dimensional Drawing

Dimensiones del producto



Escenarios de aplicación

Sensor de inclinación solicitud
El TD7-DI es un inclinómetro dinámico de doble eje de grado industrial de alto rendimiento, diseñado para la medición precisa de la inclinación en entornos complejos de movimiento y vibración. Integra un giroscopio vertical y un acelerómetro con algoritmos avanzados de filtrado de Kalman de orden N y multicompensación, lo que garantiza una salida de actitud estable y precisa incluso en condiciones dinámicas. Con una precisión estática de 0,05° y una precisión dinámica de 0,3°, junto con una deriva de temperatura ultrabaja (0,01°/℃), ofrece una precisión superior y una estabilidad a largo plazo. Compatible con múltiples interfaces (RS232/RS485/RS422/TTL/CAN/Modbus), entrada de voltaje amplio (5 V o 9–36 V) y protección IP67 en entornos de -40 a +85 °C, es ideal para la nivelación de vías férreas, la monitorización de puentes, maquinaria de precisión, posicionamiento de antenas y aplicaciones de automatización industrial.
Contáctanos
inclination sensor for UAV
Supervisión de ferrocarriles y puentes
inclination sensor for Gimbal Leveling
Construcción y nivelación de cardán
MEMS accelerometers are used in autonomous driving
Conducción autónoma

Preguntas frecuentes

P1:¿Cuál es la principal ventaja de este inclinómetro?
A:El TD7-DI es un inclinómetro dinámico de doble eje de alto rendimiento, diseñado para mantener una salida de ángulo estable y precisa incluso en condiciones de vibración y movimiento.

P2:¿Cuál es la precisión de este sensor?
A:Precisión estática: 0,05°
Precisión dinámica: 0,3°
Esto lo hace más preciso que los sensores de inclinación dinámicos estándar.

P3:¿Qué lo hace adecuado para entornos dinámicos?
A:El sensor integra:
Fusión de giroscopio y acelerómetro
Algoritmo de filtrado de Kalman de orden N
Reducción de ruido digital avanzada
Esto garantiza una medición estable en situaciones de fuertes vibraciones y movimientos.
