Sensor inclinómetro MEMS dinámico, sensor de inclinación de doble eje

Sensor inclinómetro MEMS dinámico, sensor de inclinación de doble eje

El TD6-DI es un sensor de inclinación dinámico MEMS de nueva generación que puede medir datos de inclinación de portadores en movimiento o estados de vibración fuertes. Precisión de medición dinámica de 0,5°, precisión estática de 0,06°, tamaño pequeño, bajo consumo de energía, alta consistencia y estabilidad, salida RS232, RS485, RS422, Modbus, TTL, CAN opcional; sistema de control MCU integrado, giroscopio vertical y acelerómetro, solucionador de actitud integrado, utiliza un algoritmo de filtrado digital óptimo para reducir el ruido, combinado con el algoritmo de filtrado de Kalman de orden N, eliminando fuentes de error y mejorando la precisión de medición a través de varias compensaciones como compensación no lineal, compensación ortogonal, deriva de temperatura, etc.

  • Número de pieza, :

    TD6

  • Pedido (MOQ) :

    1
Consulta ahora
Categorías
Nuevos productos
  • DESCRIPCIÓN

Series de productos y parámetros

ParámetroCondicionesTD6-DIUnidad
Eje de mediciónejeX, Y
Rango de medición ±90°
deriva de temperatura cero-40～85°±0,06°
Coeficiente de temperatura de sensibilidad-40～85°≤220ppm/℃
Respuesta en frecuenciaRespuesta de CC100Hz
Precisión estática-40～85°0,06°
Precisión dinámica-40～85°0,5°
Estabilidad a largo plazo-40～85°<0,52°
Tiempo de inicio del encendido 0,3s
Tiempo de respuesta 0,01s

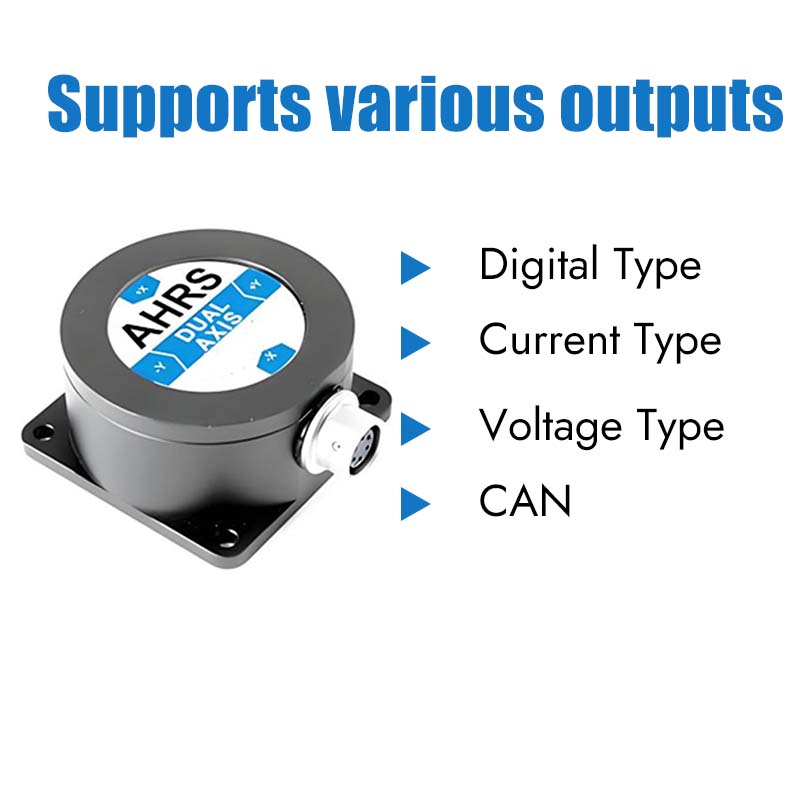

Señal de salidaSe pueden solicitar RS232/RS485/RS422/TTL/CAN/MODBUS
Tasa de salida automáticaSe puede configurar una salida de 5 Hz, 15 Hz, 35 Hz, 50 Hz o 100 Hz.
(RS485 no dispone de esta función)
Horas de trabajo promedio≥55000 horas/tiempo
Resistencia al impacto25000 g, 0,5 ms, 3 veces/eje
Antivibración10 gramos, 10-1000 Hz
Resistencia de aislamiento≥100 MΩ
Nivel de impermeabilidadIP67
CableCable blindado estándar de 1,5 metros de longitud, resistente al desgaste, a prueba de aceite y de amplio rango de temperatura, 6*0,3 mm².
Peso155 g (sin incluir la caja de embalaje)

proceso de producción

Más productos similares

T7000 Dimensional Drawing

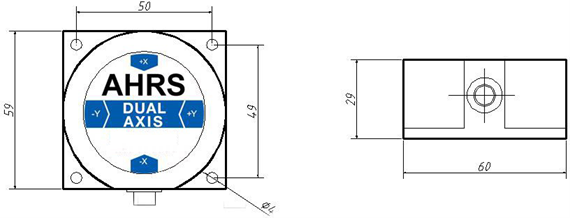

Dimensiones del producto



Escenarios de aplicación

Sensor de inclinación solicitud
El TD6-DI es un inclinómetro dinámico de doble eje de última generación para uso industrial, diseñado para la medición precisa de la inclinación en entornos con movimiento y alta vibración. Integra un giroscopio vertical y un acelerómetro con algoritmos avanzados de filtrado Kalman de orden N y compensación digital, lo que proporciona un rendimiento fiable con una precisión estática de 0,06° y una precisión dinámica de 0,5°. Compatible con múltiples interfaces de salida (RS232/RS485/RS422/TTL/CAN/Modbus), amplio rango de voltaje de entrada (9–36 V) y opera en condiciones extremas de -40 a +85 °C con protección IP67, garantiza datos estables y resistentes al ruido en escenarios complejos. Ideal para la nivelación de vías férreas, la monitorización de puentes y presas, el control de maquinaria de precisión, el posicionamiento de antenas y la medición de la orientación de maquinaria de construcción.
Contáctanos
inclination sensor for UAV
Supervisión de ferrocarriles y puentes
inclination sensor for Gimbal Leveling
Construcción y nivelación de cardán
MEMS accelerometers are used in autonomous driving
Conducción autónoma

Preguntas frecuentes

P1:¿Cuál es la característica principal de este inclinómetro?
A：Este modelo es un inclinómetro dinámico y estático de tres ejes, capaz de medir ángulos de inclinación en las direcciones X, Y y Z tanto en entornos estacionarios como en movimiento.

P2:¿Qué lo hace adecuado para aplicaciones dinámicas?
A:El sensor utiliza un algoritmo de fusión dinámica y estática:
Modo estático → alta estabilidad
Modo dinámico → seguimiento de movimiento en tiempo real
Esto garantiza un rendimiento fiable incluso en condiciones de vibración o movimiento.


P3:¿Cuál es la precisión?
A:Precisión estática: 0,1°–0,2°
Precisión dinámica: 0,5°
Ideal para equipos industriales y plataformas móviles.
