Sensor giroscópico MEMS de alta precisión de un solo eje con salida digital SPI y encapsulado cerámico para medición inercial.

Sensor giroscópico MEMS de alta precisión de un solo eje con salida digital SPI y encapsulado cerámico para medición inercial.

El Giroscopio MEMS basado en silicio MGZ-XXXX adopta un diseño compacto encapsulado cerámico de 48 pines y tecnología avanzada de detección MEMS. giroscopio de un solo eje de alta precisión características Alta precisión, excelente estabilidad, bajo nivel de ruido, amplia adaptabilidad a la temperatura y salida digital fiable., proporcionando una medición precisa de la velocidad angular para aplicaciones inerciales exigentes.

Número de pieza, :
MGZ-XXXX
Pedido (MOQ) :
1

Descripción del Producto

Series de productos y parámetros

Parámetros	MGZ-025	MGZ-101	MGZ-201	MGZ-301	MGZ-501	MGZ-302	MGZ-502	MGZ-503	MGZ-401	Unidad	Notas
Rango de medición	25	100	200	300	500	300	500	500	400	grados/segundo	La rotación en sentido horario es una salida positiva, limitada a ±105% FS durante el exceso de alcance
Resolución	24	24	24	24	24	24	24	24	24	bits
Tasa de datos	11.5k-12.5k	11.5k-12.5k	11.5k-12.5k	11.5k-12.5k	11.5k-12.5k	11.5k-12.5k	11.5k-12.5k	11.5k-12.5k	11.5k-12.5k	Hz	Frecuencia de actualización de los datos de salida a temperatura ambiente.
Retraso del grupo	50	10	5	3	3	3	2	2	1.1	ms	Retardo de tiempo entre la señal de entrada física y la de salida.
Ancho de banda (-3 dB)	12	25	50	90	90	90	140	140	400	Hz	Definida como la frecuencia para la cual la atenuación es >-3 dB.
Factor de escala a 25 °C	320000	80000	40000	27000	16000	27000	16000	16000	20000	lsb/grado/s	configuración de fábrica
Repetibilidad del factor de escala (1σ)	100	100	100	100	100	50	30	20	100	ppm	día a día con ajuste Temp(1σ )
Factor de escala frente a temperatura (1σ)	300	300	300	300	300	50	50	50	300	ppm	En todo el rango de temperatura（1σ）
No linealidad del factor de escala (1σ)	100	100	150	100	100	100	50	50	100	ppm	Porcentaje de rango dinámico utilizando el mejor ajuste de línea recta.
Inestabilidad de sesgo	0,011	0,013	0,022	0,033	0,044	0,066	0,099	0,11	0.1	grados/hora	Varianza de Allan a 25 °C
Estabilidad del sesgo a 10 s	0,033	0,044	0,077	0,11	0,12	0,22	0,33	0,66	0,3	grados/hora	10s suave GJB
Estabilidad del sesgo a 1 s	0,099	0,133	0,22	0,33	0,36	0,66	0,99	1,99	0,9	grados/hora	1s suave GJB
Paseo aleatorio angular	0,0016	0,0022	0,0033	0,0055	0,006	0,011	0,016	0,033	0,015	°/ √h	Varianza de Allan a 25 °C
Error de sesgo en función de la temperatura (1σ)	1	1.5	2	3	3	3	3	3	3	grados/hora	En todo el rango de temperatura（1σ）
Variaciones de temperatura de sesgo, calibradas (1σ)	0.1	0,15	0,2	0,3	0,5	0,3	0,5	0,5	0,5	grados/hora	En todo el rango de temperatura（1σ）
Sesgo de ejecución a ejecución (1σ)	0,06	0,075	0.1	0,15	0,2	0,15	0,2	0,2	0,3	grados/hora	día a día con ajuste Temp(1σ )
Nivel de ruido pico a pico	0,002	0,005	0,015	0,06	0.1	0.1	0.1	0.1	0,225	grados/segundo	En todo el rango de frecuencia de ancho de banda, a temperatura ambiente
Sensibilidad g	0,3	0,4	0,5	0,5	0,5	0,5	0,5	0,5	0,5	°/h/g	Cualquier eje，Probado con una tolerancia de ±1 g.
VRE	0,5	0,5	0,5	0,5	0,5	0,5	0,5	0,5	0,5	°/h/g（rms）	（12 g RMS，20-2000）
Tiempo de inicio	900 metros	900 metros	900 metros	900 metros	900 metros	900 metros	900 metros	900 metros	900 metros	s	Tiempo hasta la puesta en marcha operativa
Medio ambiente, energía y física
Choque (operatorio)	500 g，1 ms
Shock (supervivencia)	6000 g，10 ms
Vibración en funcionamiento	18 gramos，Espectro de pantalla
Temperatura de funcionamiento	-40 ~ +85（Se puede personalizar de -55 a +125 grados.）
Temperatura máxima de almacenamiento (supervivencia)	-60 ~ +125
Tensión de alimentación	5±0,25V
Consumo actual	45ma
Dimensión	11113 mm

Información de embalaje

El MG-XXXX adopta un encapsulado cerámico de 48 pines.

Figura 1 Diagrama de embalaje

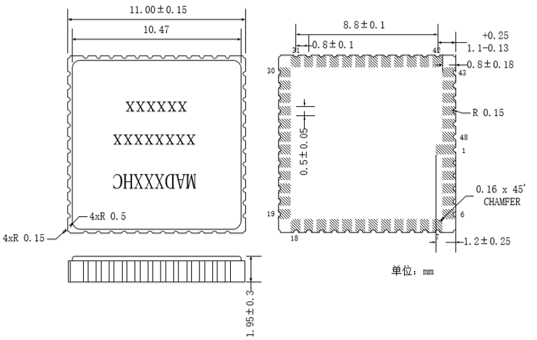

Figura 2 Diagrama de tamaño del embalaje

Escenarios de aplicación

Giroscopios MEMSsolicitud

El MG501 es un giroscopio MEMS monoeje de alto rendimiento que proporciona datos de velocidad angular y temperatura a través de SPI, adecuado para mediciones rotacionales de alta precisión y aplicaciones como navegación inercial y estabilización de actitud.

Contáctanos

Aeroespacial

Aviación

Arma

Preguntas frecuentes

P1:¿Cómo afecta la inestabilidad del sesgo a la precisión de la navegación a largo plazo?

Ingeniería: La inestabilidad del sesgo (≤0,03°/h) provoca errores acumulativos con el tiempo. Comercial: En la automatización industrial, una deriva de 0,03°/h durante 100 horas produce un error de posicionamiento de ≤3°, crítico para la alineación de la cinta transportadora.

P2: ¿Cuál es la diferencia entre ARW e inestabilidad de sesgo?
Ingeniería: ARW (≤0,003°/√h) es ruido aleatorio a corto plazo; el sesgo es un desplazamiento cero a largo plazo. Comercial: ARW garantiza movimientos suaves del brazo, mientras que el sesgo evita la deriva en los sistemas de seguimiento de líneas de producción durante los turnos.

P3: ¿Cómo afecta la temperatura a la deriva del desplazamiento cero?
A: Ingeniería: La deriva térmica (≤0,02°/h/°C) se corrige mediante calibración entre -40°C y +85°C. Comercial: En estaciones meteorológicas exteriores, las fluctuaciones de temperatura entre -40°C y +85°C mantienen una deriva de ≤0,02°/h, lo que garantiza mediciones de inclinación precisas.
