Sensor giroscópico MEMS de ultra alta precisión de un solo eje con salida digital SPI y encapsulado cerámico. Sensor inercial de velocidad angular.

Sensor giroscópico MEMS de ultra alta precisión de un solo eje con salida digital SPI y encapsulado cerámico. Sensor inercial de velocidad angular.

El Giroscopio MEMS basado en silicio MHZ-XXXX adopta un diseño compacto encapsulado cerámico de 48 pines y tecnología avanzada de detección MEMS. giroscopio de un solo eje de ultra alta precisión características Alta precisión, excelente estabilidad, bajo nivel de ruido, amplia adaptabilidad a la temperatura y salida digital fiable., proporcionando una medición precisa de la velocidad angular para aplicaciones inerciales avanzadas.

Número de pieza, :
MHZ-102
Pedido (MOQ) :
1
leading time :
5

$2687.00 $2687.00

Descripción del Producto

Series de productos y parámetros

Parámetros	MHz-102	MHZ-504	MHz-1001	Unidad	Notas
Rango de medición	100	500	1000	grados/segundo	La rotación en sentido horario es una salida positiva, limitada a ±105% FS durante el exceso de alcance
Resolución	32	32	32	bits
Tasa de datos	11.5k-12.5k	11.5k-12.5k	11.5k-12.5k	Hz	Frecuencia de actualización de los datos de salida a temperatura ambiente.
Retraso del grupo	50	10	5	ms	Retardo de tiempo entre la señal de entrada física y la de salida.
Ancho de banda (-3 dB)	12	25	50	Hz	Definida como la frecuencia para la cual la atenuación es >-3 dB.
Factor de escala a 25 °C	20480000	4096000	2048000	lsb/grado/s	configuración de fábrica
Repetibilidad del factor de escala (1σ)	15	15	15	ppm	día a día con ajuste Temp(1σ )
No linealidad del factor de escala (1σ)	30	30	30	ppm	Porcentaje de rango dinámico utilizando el mejor ajuste de línea recta.
Inestabilidad de sesgo	0,011	0,022	0,033	grados/hora	Varianza de Allan a 25 °C
Estabilidad del sesgo a 10 s	0,022	0,077	0,11	grados/hora	10s suave GJB
Estabilidad del sesgo a 1 s	0,066	0,22	0,33	grados/hora	1s suave GJB
Paseo aleatorio angular	0,0011	0,0033	0,0055	°/ √h	Varianza de Allan a 25 °C
Error de sesgo en función de la temperatura (1σ)	0.1	0,2	0,3	grados/hora	En todo el rango de temperatura（1σ）
Sesgo de ejecución a ejecución (1σ)	0,05	0,075	0.1	grados/hora	día a día con ajuste Temp(1σ )
Sensibilidad g	0.1	0.1	0.1	°/h/g	Cualquier eje，Probado con una tolerancia de ±1 g.
VRE	0,5	0,5	0,5	°/h/g（rms）	（12 g RMS，20-2000）
Tiempo de inicio	900 metros	900 metros	900 metros	s	Tiempo hasta la puesta en marcha operativa
Medio ambiente, energía y física
Choque (operatorio)	500 g，1 ms
Shock (supervivencia)	6000 g，10 ms
Vibración en funcionamiento	18 gramos，Espectro de pantalla
Temperatura de funcionamiento	-60 ~ +150 °C
Temperatura máxima de almacenamiento (supervivencia)	-60 ~ +150 °C
Tensión de alimentación	5±0,25V
Consumo actual	45ma
Dimensión	11113 mm

Información de embalaje

El MG-XXXX adopta un encapsulado cerámico de 48 pines.

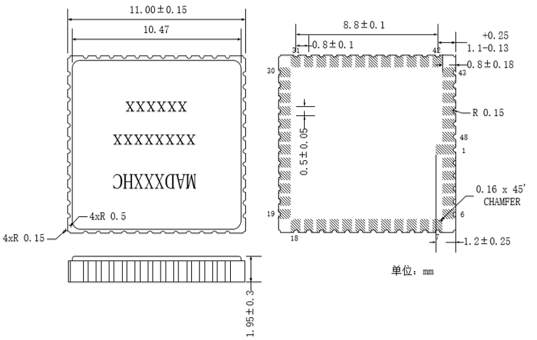

Figura 1 Diagrama de embalaje

Figura 2 Diagrama de tamaño del embalaje

Escenarios de aplicación

Giroscopios MEMSsolicitud

El MG501 es un giroscopio MEMS monoeje de alto rendimiento que proporciona datos de velocidad angular y temperatura a través de SPI, adecuado para mediciones rotacionales de alta precisión y aplicaciones como navegación inercial y estabilización de actitud.

Contáctanos

Aeroespacial

Aviación

Arma

Preguntas frecuentes

P1: ¿Cuál es la estabilidad de polarización cero del giroscopio?

Ingeniería: Calibrado de fábrica a ≤0,03°/h (Tipo A) mediante compensación de temperatura interna. Comercial: Garantiza una precisión de orientación continua para sistemas de navegación industrial, por ejemplo, robots de almacén automatizados.

P2: ¿Cómo afecta el paseo aleatorio angular (ARW) a la precisión a corto plazo?
Ingeniería: El bajo ARW (≤0,003–0,005 °/√h) reduce el ruido en movimientos rápidos, lo que permite un control suave. Comercial: Fundamental para vehículos autónomos, ya que garantiza una dirección y un posicionamiento sin vibraciones.

P3: ¿En qué rango de temperatura funciona el giroscopio?
Ingeniería: De -40 °C a +85 °C con sensor de temperatura integrado (registros TEMP_OUT) para compensación en tiempo real. Comercial: Ideal para dispositivos IoT de exterior y maquinaria industrial en climas extremos.
