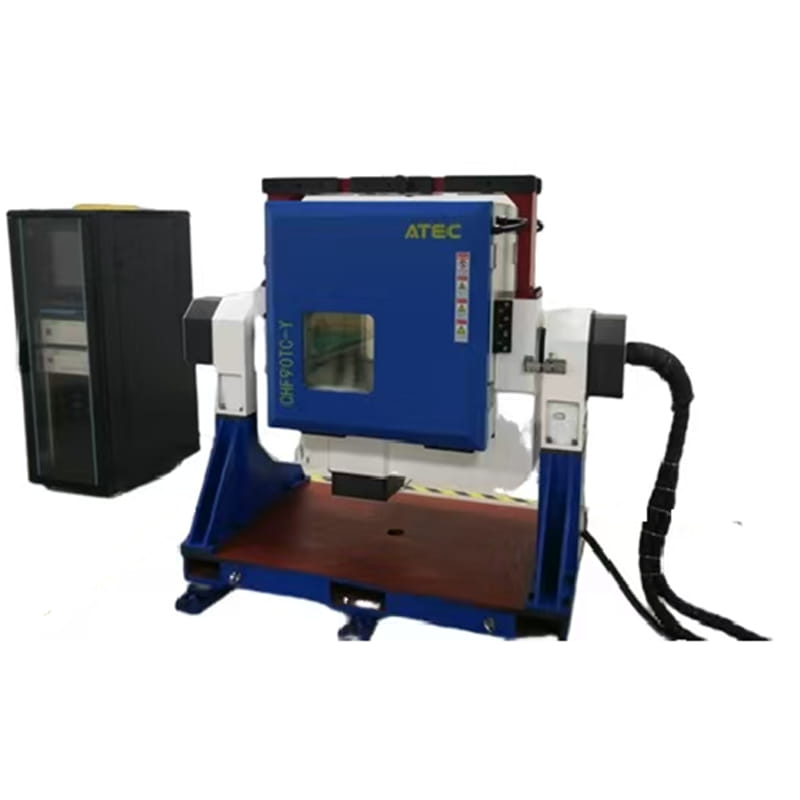

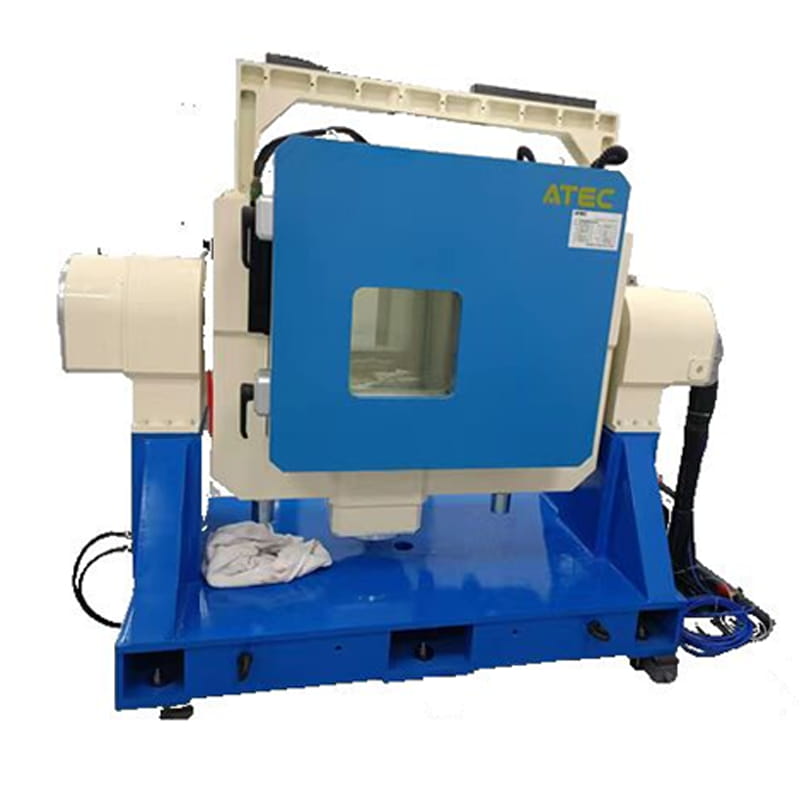

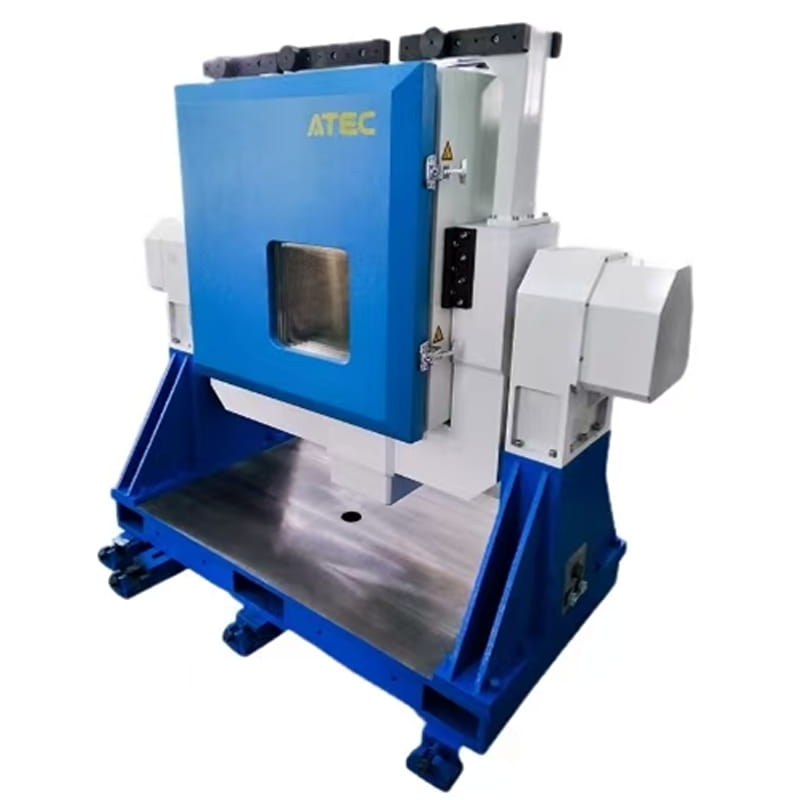

Plataforma giratoria de doble eje con medición de velocidad angular y máquina de prueba de temperatura
El Plato giratorio de prueba con control de temperatura de doble eje Consta de una plataforma mecánica, un armario de control y cables de conexión, y tiene la función de proporcionar indicadores de rendimiento dinámicos y pruebas funcionales para los productos probados en las direcciones de cabeceo y acimut.
Número de pieza, :
T2G400PR-2M、T2G500PR-2M、T2G550PR-2MPedido (MOQ) :
1Series de productos y parámetros
| Parámetro | T2G400PR-2M | T2G500PR-2M | T2G550PR-2M |
| Tipo estructural | Utah | Utah | Utah |
| Tamaño de la mesa | φ400 | φ500 | φ550 |
| Peso máximo de carga | 5KG~50KG | 5KG~50KG | 5KG~50KG |
| Llanura de la meseta | 0,02 mm | 0,02 mm | 0,02 mm |
| Salto de mesa | 0,02 mm | 0,02 mm | 0,02 mm |
| Precisión de rotación | Bucle interior: ± 1″~± 5″ Anillo exterior: ± 3″~± 10″ | Bucle interior: ± 1″~± 5″ Anillo exterior: ± 3″~± 10″ | Bucle interior: ± 1″~± 5″ Anillo exterior: ± 3″~± 10″ |
| Rango de posición angular | Rotación continua de 0 a 360° | Rotación continua de 0 a 360° | Rotación continua de 0 a 360° |
| Precisión de la posición angular | Bucle interior: ± 1″~± 10″ Anillo exterior: ± 3″~± 10″ | Bucle interior: ± 1″~± 10″ Anillo exterior: ± 3″~± 10″ | Bucle interior: ± 1″~± 10″ Anillo exterior: ± 3″~± 10″ |
| Posición angular repetitiva | Bucle interior: ± 1″~± 5″ Anillo exterior: ± 3″~± 7″ | Bucle interior: ± 1″~± 5″ Anillo exterior: ± 3″~± 7″ | Bucle interior: ± 1″~± 5″ Anillo exterior: ± 3″~± 7″ |
| Rango de velocidad angular | Anillo interior: 0,001~1500°/s Anillo exterior: 0,001~300°/s | Anillo interior: 0,001~1500°/s Anillo exterior: 0,001~300°/s | Anillo interior: 0,001~1500°/s Anillo exterior: 0,001~300°/s |
| Precisión y estabilidad de la velocidad angular | (1° promedio) 5×10-3 (10° promedio) 5×10-4 (promedio de 360°) 5×10-5 | (1° promedio) 5×10-3 (10° promedio) 5×10-4 (promedio de 360°) 5×10-5 | (1° promedio) 5×10-3 (10° promedio) 5×10-4 (promedio de 360°) 5×10-5 |
| aceleración angular máxima | Anillo interior: 1500°/s² Anillo exterior: 300°/s² | Anillo interior: 1500°/s² Anillo exterior: 300°/s² | Anillo interior: 1500°/s² Anillo exterior: 300°/s² |
| Forma de trabajar | Velocidad, posición, balanceo | Velocidad, posición, balanceo | Velocidad, posición, balanceo |
| Anillo deslizante | 30 anillos (opcional) | 30 anillos (opcional) | 30 anillos (opcional) |
| MTBF | ≥2000 | ≥2000 | ≥2000 |
| Horario de trabajo continuo | ≥ 12 horas | ≥ 12 horas | ≥ 12 horas |
| Interfaz de comunicación | RS422/RS232/Ethernet (opcional) | RS422/RS232/Ethernet (opcional) | RS422/RS232/Ethernet (opcional) |
| Indicadores de la cámara de temperatura | |||
| Tamaño de la cavidad interna: | 500×500×500 mm | 6000×600×600 mm | 650×650×650 mm |
| Rango de control de temperatura | -60~150 ℃ (opcional) | -60~150 ℃ (opcional) | -60~150 ℃ (opcional) |
| Velocidad de rampa | ± 2 ℃~± 5 ℃ (opcional) | ± 2 ℃~± 5 ℃ (opcional) | ± 2 ℃~± 5 ℃ (opcional) |
| fluctuación de temperatura | ± 0,3 ℃~± 1 ℃ (opcional) | ± 0,3 ℃~± 1 ℃ (opcional) | ± 0,3 ℃~± 1 ℃ (opcional) |
| Uniformidad de temperatura | ≤2℃ | ≤2℃ | ≤2℃ |
| Desviación de temperatura | ≤±2℃ | ≤±2℃ | ≤±2℃ |
| Viento seco soplando | opcional | opcional | opcional |
| Ancho de banda | Anillo interior: 10 Hz (ajustable) Anillo exterior: 5 Hz (ajustable) | Anillo interior: 10 Hz (ajustable) Anillo exterior: 5 Hz (ajustable) | Anillo interior: 10 Hz (ajustable) Anillo exterior: 5 Hz (ajustable) |
| Tamaño de carga | φ300*400 | φ350*450 | φ500*500 |
