Máquina de prueba de plataforma giratoria de velocidad angular de doble eje

El Plato giratorio de prueba de doble eje Consta de dos partes principales: una plataforma mecánica y un sistema de medición y control. Adopta una estructura UT o UO y un sistema de eje mecánico de precisión, con movimiento de oscilación sinusoidal de baja frecuencia y medición de posición y velocidad.

Número de pieza, :
T2G400PR-2、T2G450PR-2、T2G500PR-2、T2G400PR-2K、T2G500PR-2
Pedido (MOQ) :
1

Descripción del Producto

Series de productos y parámetros

Parámetro	T2G400PR-2	T2G450PR-2	T2G500PR-2	T2G400PR-2K	T2G500PR-2
Tipo estructural	UT (azimut del anillo exterior, paso interior)	Utah	Utah	U-0 (tipo de bastidor)	Utah
Tamaño de la mesa	φ400	φ450	φ500	φ400	φ500
Peso máximo de carga	5~40 kg	5~40 kg	5~40 kg	5 kg ~ 40 kg	5~40 kg
Llanura de la meseta	0,02 mm	0,02 mm	0,02 mm	0,02 mm	0,02 mm
Salto de mesa	0,02 mm	0,02 mm	0,02 mm	0,02 mm	0,02 mm
Precisión de rotación	Bucle interior: ± 2~± 5″ Anillo exterior: ± 1~± 5″	Anillo interior: ± 1~± 5″ Anillo exterior: ± 2~± 5 pulgadas	Anillo interior: ± 1~± 5″ Anillo exterior: ± 2~± 5 pulgadas	Bucle interior: ± 2~± 5″ Anillo exterior: ± 2~± 5 pulgadas	Anillo interior: ± 1~± 5″ Anillo exterior: ± 2~± 5 pulgadas
Posición angular rango	0~360° rotación continua	0~360° rotación continua	0~360° rotación continua	0~360° rotación continua	0~360° rotación continua
Precisión de la posición angular	Anillo interior: ± 2~± 10″ Anillo exterior: ± 1~± 10″	Anillo interior: ± 1~± 10″ Anillo exterior: ± 2~± 10″	Anillo interior: ± 1~± 10″ Anillo exterior: ± 2~± 10″	Anillo interior: ± 1~± 10″ Anillo exterior: ± 2~± 10″	Anillo interior: ± 3~± 10″ Anillo exterior: ± 5~± 10″
Posición angular repetitiva	Anillo interior: ± 1~± 7 ″ Anillo exterior: ± 1~± 7 ″	Anillo interior: ± 1~± 7 ″ Anillo exterior: ± 1~± 7 ″	Anillo interior: ± 1~± 7 ″ Anillo exterior: ± 1~± 7 ″	Anillo interior: ± 1~± 7 ″ Anillo exterior: ± 1~± 7 ″	Anillo interior: ± 3~± 7 ″ Anillo exterior: ± 3~± 7 ″
Rango de velocidad angular	Anillo interior: 0,001 °~800 °/s Anillo exterior: 0,001 °~500 °/s	Anillo interior: 0,001 °~1000 °/s Anillo exterior: 0,001 °~500 °/s	Anillo interior: 0,001 °~1000 °/s Anillo exterior: 0,001 °~500 °/s	Anillo interior: 0,001 °~1000 °/s Anillo exterior: 0,001 °~500 °/s	NA
Precisión y estabilidad de la velocidad angular	(1° promedio) 5×10^-3 (10° promedio) 5×10^-4 (promedio de 360°) 5×10^-5	(1° promedio) 5×10^-3 (10° promedio) 5×10^-4 (promedio de 360°) 5×10^-5	(1° promedio) 5×10^-3 (10° promedio) 5×10^-4 (promedio de 360°) 5×10^-5	(1° promedio) 5×10^-3 (10° promedio) 5×10^-4 (promedio de 360°) 5×10^-5	NA
aceleración angular máxima	Anillo interior: 1000°/s² Anillo exterior: 500°/s²	Anillo interior: 5000°/s² Anillo exterior: 1000°/s²	Anillo interior: 5000°/s² Anillo exterior: 1000°/s²	Anillo interior: 5000°/s² Anillo exterior: 1000°/s²	NA
Forma de trabajar	Velocidad, posición, balanceo	Velocidad, posición, balanceo	Velocidad, posición, balanceo	Velocidad, posición, balanceo	Posición
Anillo deslizante	30 anillos (opcional)	30 anillos (opcional)	30 anillos (opcional)	30 anillos (opcional)	30 anillos (opcional)
MTBF	≥2000	≥2000	≥2000	≥2000	≥2000
Ancho de banda	Anillo interior: 10 Hz (ajustable) Anillo exterior: 5 Hz (ajustable)	Anillo interior: 10 Hz (ajustable) Anillo exterior: 5 Hz (ajustable)	Anillo interior: 10 Hz (ajustable) Anillo exterior: 5 Hz (ajustable)	Anillo interior: 10 Hz (ajustable) Anillo exterior: 5 Hz (ajustable)	Anillo interior: 10 Hz (ajustable) Anillo exterior: 5 Hz (ajustable)
Tamaño de carga	φ300*300	φ400*300	φ450*300	φ300*250	φ450*400
Horario de trabajo continuo	≥ 12 horas	≥ 12 horas	≥ 12 horas	≥ 12 horas	≥ 12 horas
Interfaz de comunicación	RS422/RS232/Ethernet (opcional)	RS422/RS232/Ethernet (opcional)	RS422/RS232/Ethernet (opcional)	RS422/RS232/Ethernet (opcional)	RS422/RS232/Ethernet (opcional)

proceso de producción

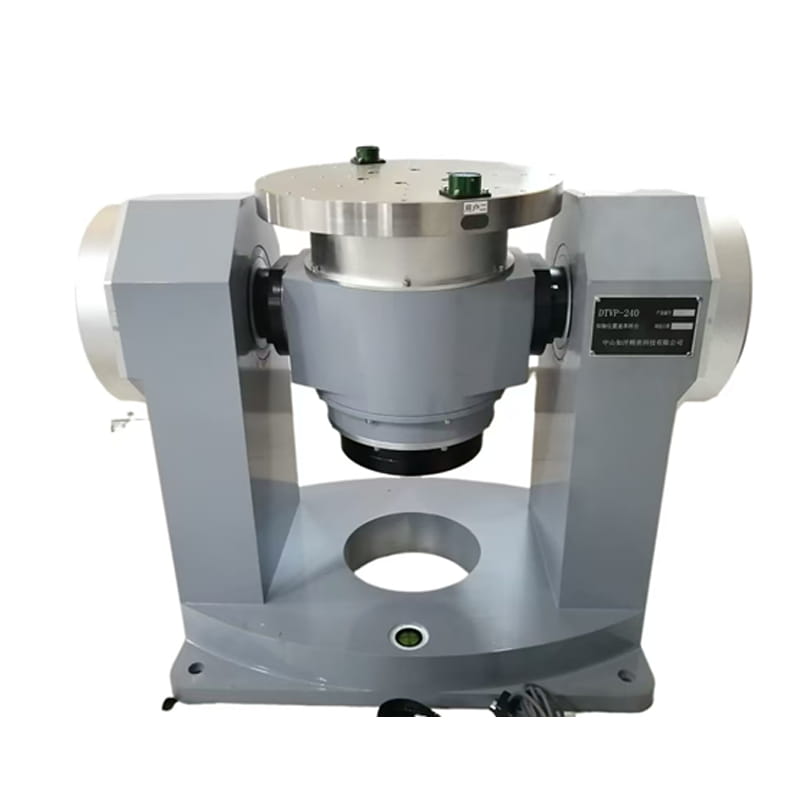

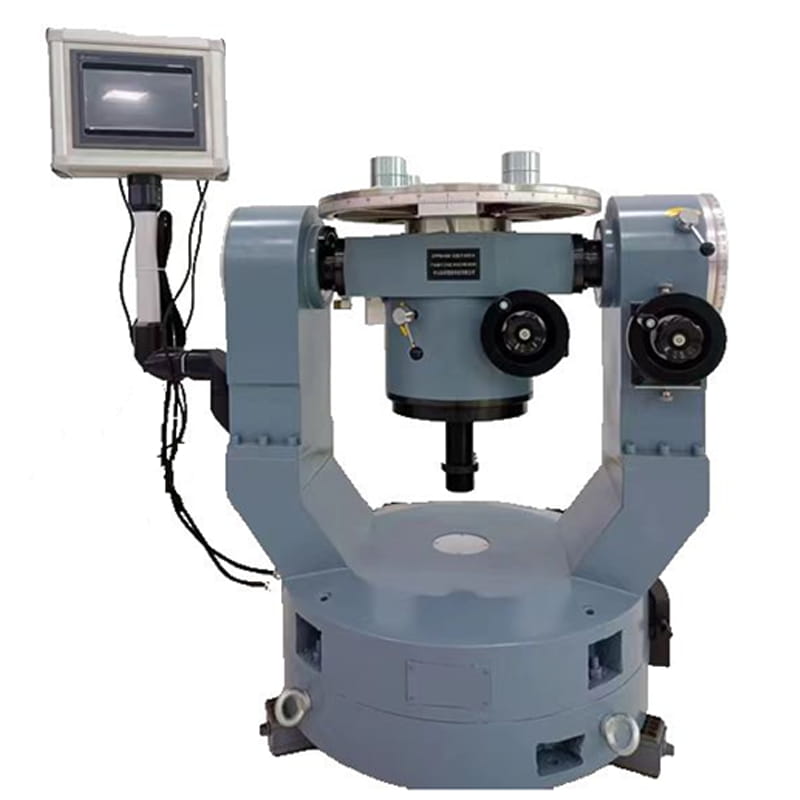

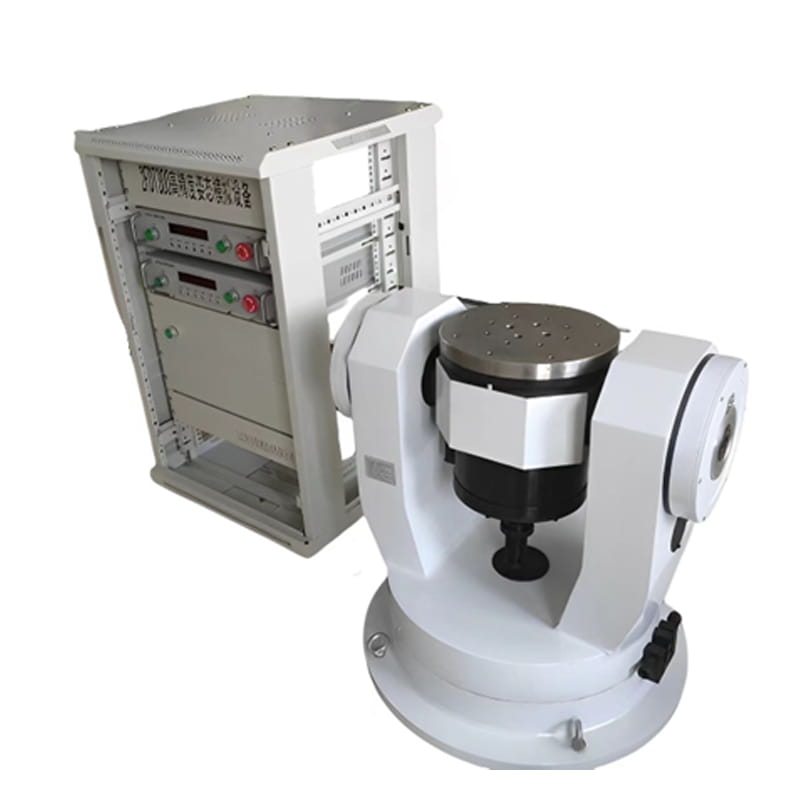

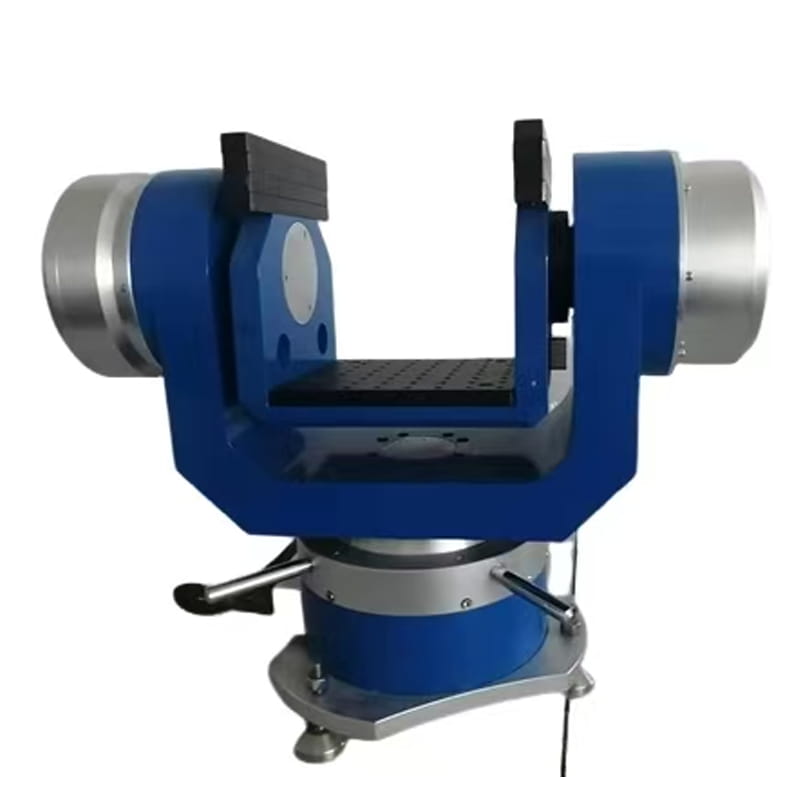

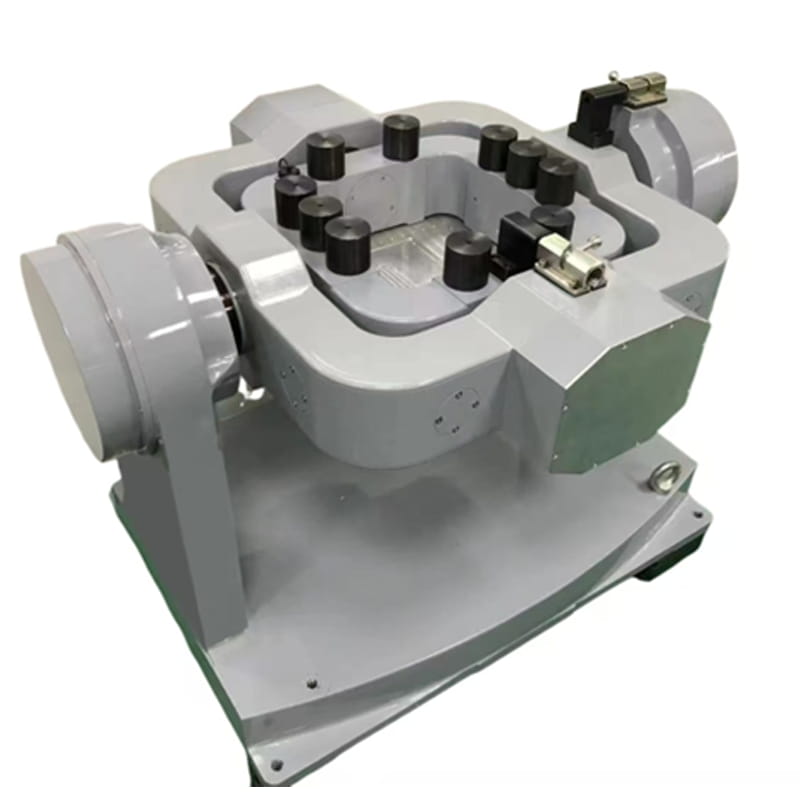

Imágenes del producto

Escenarios de aplicación

Aplicación de plataforma giratoria de doble eje

Un dispositivo para probar y calibrar sistemas de navegación inercial, que cuenta con funciones de control de movimiento angular de uno y dos ejes, y que permite probar la posición, la velocidad y las vibraciones sinusoidales de baja frecuencia, se utiliza principalmente para pruebas estáticas y calibración de precisión de sistemas inerciales.

Contáctanos

Unidad de medición inercial

Sistema de navegación inercial

Sistema de referencia de actitud y rumbo

Preguntas frecuentes

P1: ¿Qué dispositivos puede probar este tocadiscos?
A: Esta plataforma giratoria está diseñada para probar y calibrar unidades de medición inercial (IMU), sensores MEMS, giroscopios y sistemas de navegación inercial en condiciones dinámicas y estáticas.

P2: ¿El sistema admite pruebas a altas y bajas temperaturas? ¿Cuál es el rango de temperatura?
R: Sí, está equipada con una cámara de temperatura de precisión con un rango de -60 ℃ a +150 ℃ (opcional), adecuada para pruebas de deriva de temperatura y de estrés ambiental.

P3: ¿Cuál es el rango de velocidad angular y la precisión de posicionamiento?

A: La velocidad angular varía desde 0,001°/s hasta 1200°/s. La precisión de posicionamiento angular es de hasta ±1″, con una repetibilidad entre ±1″ y ±8″.
