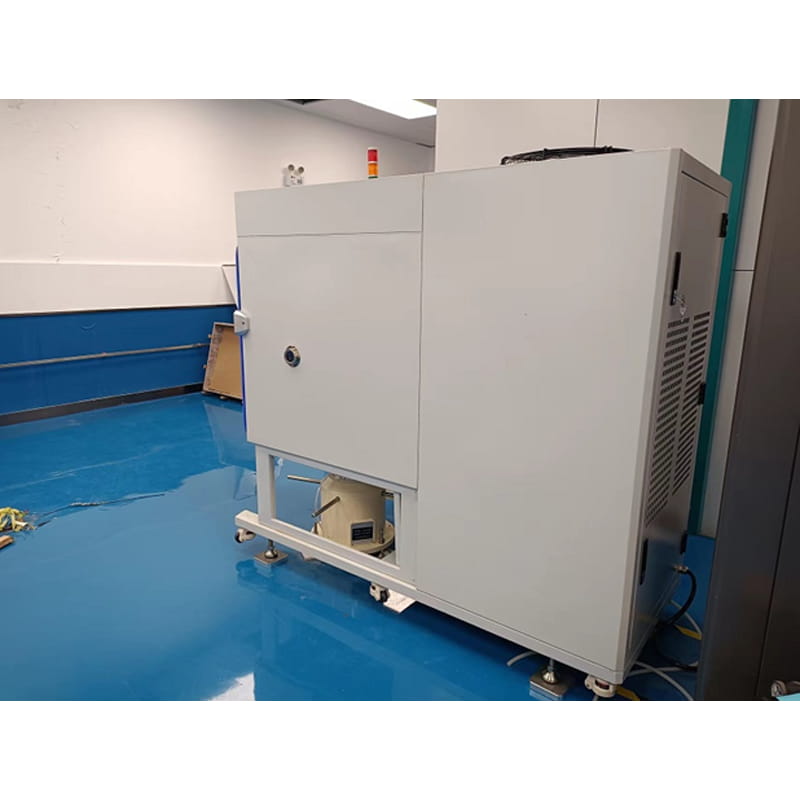

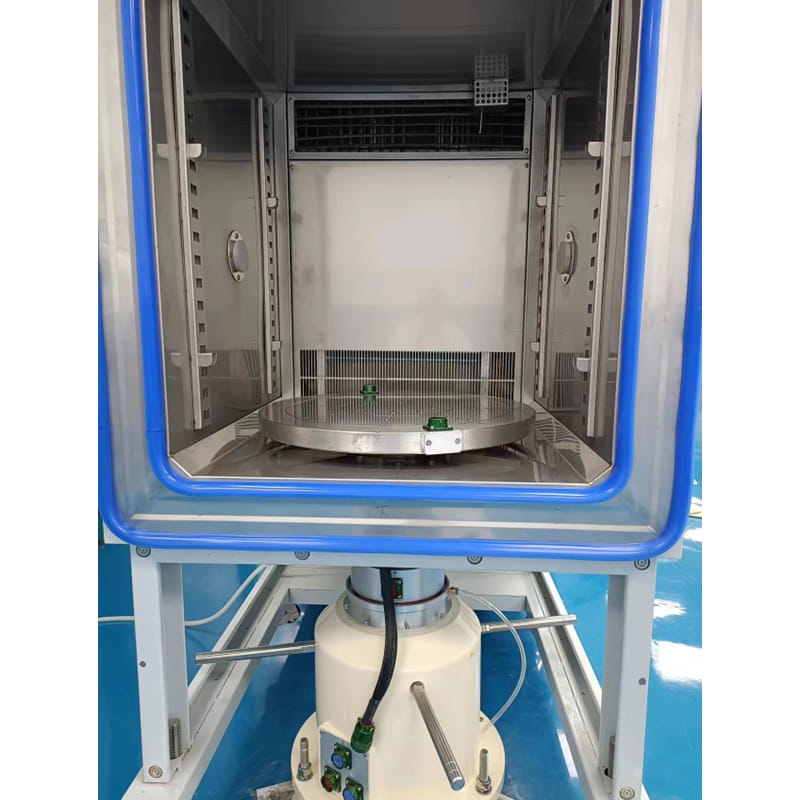

Este Plato giratorio de un solo eje con cámara de temperatura Se utiliza para la evaluación de la fiabilidad de los parámetros dinámicos y estáticos de los sistemas de navegación inercial a temperatura ambiente, altas y bajas temperaturas, y también puede utilizarse para la prueba y calibración de los parámetros de los dispositivos inerciales.
Número de pieza, :
T1G400PR-1M、T1G450PR-1M、T1G500PR-1M、T1G600PR-1MPedido (MOQ) :
1Series de productos y parámetros
| Parámetro | T1G400PR-1M | T1G450PR-1M | T1G500PR-1M | T1G600PR-1M |
| Tipo estructural | Vertical | Vertical | Vertical | Vertical |
| Tamaño de la mesa | φ400 | φ450 | φ500 | φ600 |
| Peso máximo de carga | 5KG~50KG | 5KG~50KG | 5KG~50KG | 5KG~50KG |
| Llanura de la meseta | 0,02 mm | 0,02 mm | 0,03 mm | 0,04 mm |
| Salto de mesa | 0,02 mm | 0,02 mm | 0,03 mm | 0,04 mm |
| Precisión de rotación | ±1″~±5″ | ±1″~±5″ | ±2″~±5″ | ±1″~±5″ |
| Rango de posición angular | Rotación continua de 0 a 360° | Rotación continua de 0 a 360° | Rotación continua de 0 a 360° | Rotación continua de 0 a 360° |
| Precisión de la posición angular | ±1″~±10″ | ±1″~±10″ | ±1″~±10″ | ±1″~±10″ |
| Posición angular repetitiva | ±1″~±7″ | ±1″~±7″ | ±1″~±8″ | ±1″~±7″ |
| Rango de velocidad angular | 0,001°/s~1000°/s | 0,001°/s~1200°/s | 0,001°/s~1000°/s | 0,001°/s~600°/s |
| Precisión y estabilidad de la velocidad angular | (1° promedio) 5×10-3 (10° promedio) 5×10-4 (promedio de 360°) 5×10-5 | (1° promedio) 5×10-3 (10° promedio) 5×10-4 (promedio de 360°) 5×10-5 | (1° promedio) 5×10-3 (10° promedio) 5×10-4 (promedio de 360°) 5×10-5 | (1° promedio) 5×10-3 (10° promedio) 5×10-4 (promedio de 360°) 5×10-5 |
| aceleración angular máxima | 10000°/s² | 4000°/s² | 3000°/s² | 1000°/s² |
| Forma de trabajar | Velocidad, posición, balanceo | Velocidad, posición, balanceo | Velocidad, posición, balanceo | Velocidad, posición, balanceo |
| Anillo deslizante | 30 anillos (opcional) | 30 anillos (opcional) | 30 anillos (opcional) | 30 anillos (opcional) |
| MTBF | ≥2000 | ≥2000 | ≥2000 | ≥2000 |
| Horario de trabajo continuo | ≥ 12 horas | ≥ 12 horas | ≥ 12 horas | ≥ 12 horas |
| Interfaz de comunicación | RS422/RS232/Ethernet (opcional) | RS422/RS232/Ethernet (opcional) | RS422/RS232/Ethernet (opcional) | RS422/RS232/Ethernet (opcional) |
| Indicadores de la cámara de temperatura | ||||
| Tamaño de la cavidad interna: | 500×500×500 mm | 550×550×550 mm | 600×600×600 mm | 700×700×700 mm |
| Rango de control de temperatura | -60~150 ℃ (opcional) | -60~150 ℃ (opcional) | -60~150 ℃ (opcional) | -60~150 ℃ (opcional) |
| Velocidad de rampa | ± 2 ℃~± 5 ℃ (opcional) | ± 2 ℃~± 5 ℃ (opcional) | ± 2 ℃~± 5 ℃ (opcional) | ± 2 ℃~± 5 ℃ (opcional) |
| fluctuación de temperatura | ± 0,3 ℃~± 1 ℃ (opcional) | ± 0,3 ℃~± 1 ℃ (opcional) | ± 0,3 ℃~± 1 ℃ (opcional) | ± 0,3 ℃~± 1 ℃ (opcional) |
| Uniformidad de temperatura | ≤2℃ | ≤2℃ | ≤2℃ | ≤2℃ |
| Desviación de temperatura | ≤±2℃ | ≤±2℃ | ≤±2℃ | ≤±2℃ |
| Viento seco soplando | opcional | opcional | opcional | opcional |
| Ancho de banda | 10 Hz (ajustable) | 10 Hz (ajustable) | 10 Hz (ajustable) | 10 Hz (ajustable) |
| Tamaño de carga | φ300*300 | φ400*400 | φ450*450 | φ550*500 |
proceso de producción
Imágenes del producto
Escenarios de aplicación
Preguntas frecuentes

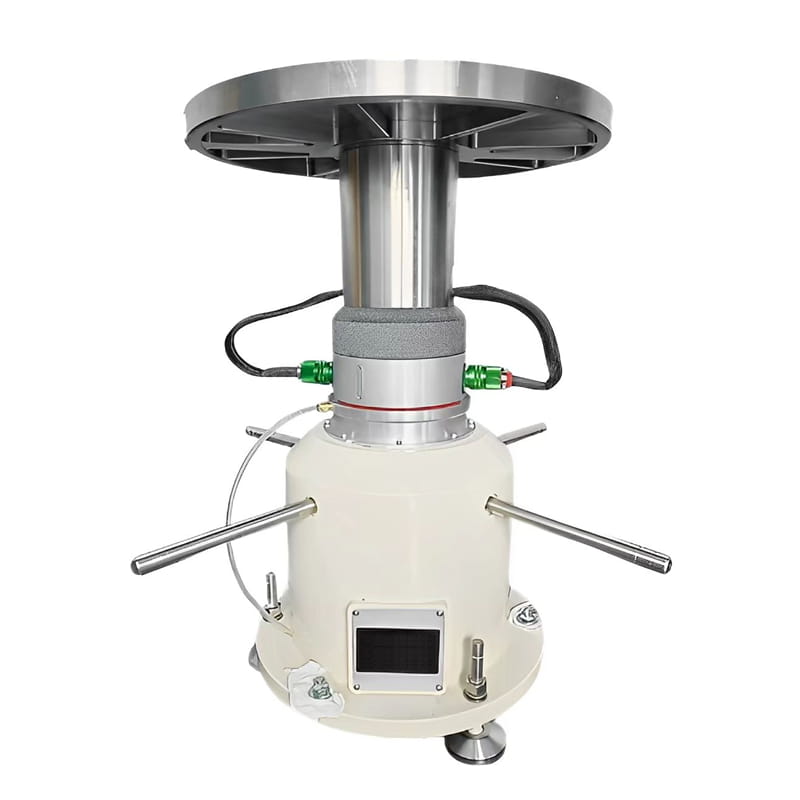

El plato giratorio de velocidad de un solo eje Se utiliza para probar la función de velocidad de posición de componentes de giroscopios y acelerómetros, requiriendo un rendimiento estable, un funcionamiento fiable y un funcionamiento sencillo, así como un soporte triangular ajustable para la plataforma giratoria. El plato giratorio de velocidad axial Principalmente tiene las siguientes funciones:Equipado con función de control de posición, control de estado de velocidad y función de visualización de velocidad, y función de balanceo, etc.
