El plato giratorio de velocidad de un solo eje Se utiliza para probar la función de velocidad de posición de componentes de giroscopios y acelerómetros, requiriendo un rendimiento estable, un funcionamiento fiable y un funcionamiento sencillo, así como un soporte triangular ajustable para la plataforma giratoria. El plato giratorio de velocidad axial Principalmente tiene las siguientes funciones:
Equipado con función de control de posición, control de estado de velocidad y función de visualización de velocidad, y función de balanceo, etc.
Número de pieza, :
T1P300PR-1、T1G450PR-1、T1G650PR-1、T1SD300PR-1、T1G1000PR-2Pedido (MOQ) :
1Series de productos y parámetros
| Parámetro | T1P300PR-1 | T1G450PR-1 | T1G650PR-1 | T1SD300PR-1 | T1G1000PR-2 |

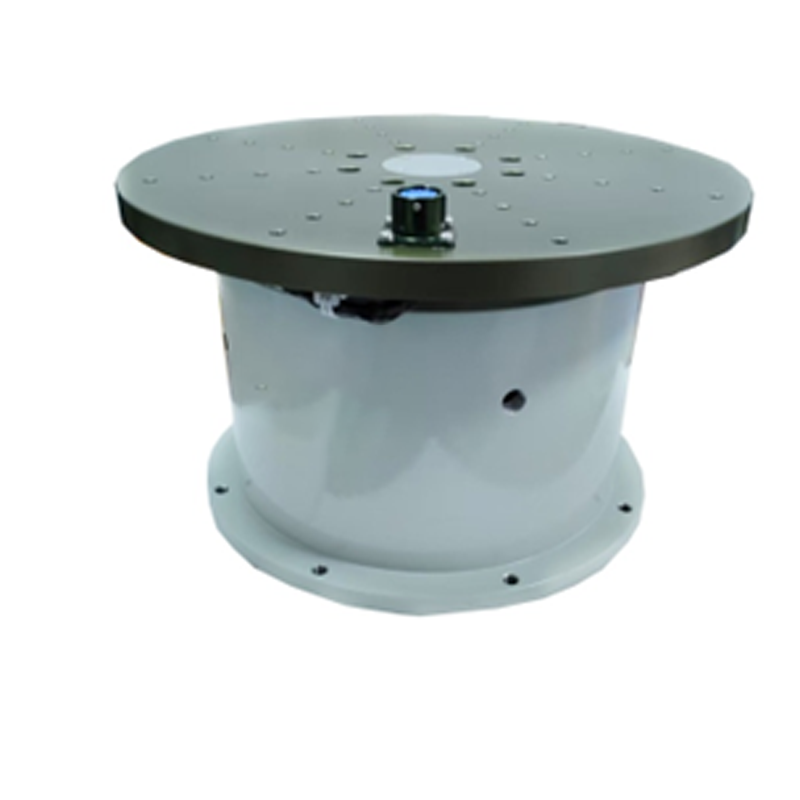

| Tipo estructural | Integrado | Vertical | Vertical | Ponte de pie y acuéstate | Vertical |
| Tamaño de la mesa | φ300 | φ450 | φ650 | φ300 | φ1000 |
| Peso máximo de carga | 5 kg | 5~40 kg | 5~40 kg | 5 kg | 100~1000 kg |
| Llanura de la meseta | 0,02 mm | 0,02 mm | 0,05 mm | 0,02 mm | 0,1 mm |
| Salto de mesa | 0,02 mm | 0,02 mm | 0,05 mm | 0,02 mm | 0,1 mm |
| Precisión de rotación | ±1″~± 5″ | ±1″~± 5″ | ±2″~± 5″ | ±1″~± 5″ | ±5″~± 10″ |
| Rango de posición angular | Rotación continua de 0 a 360° | Rotación continua de 0 a 360° | Rotación continua de 0 a 360° | Rotación continua de 0 a 360° | Rotación continua de 0 a 360° |
| Precisión de la posición angular | ±1″~± 10″ | ±1″~± 10″ | ±3″~± 10″ | ±2″~± 10″ | ±0,05°~±0,5° |
| Posición angular repetitiva | ±1″~± 7″ | ±1″~± 7″ | ±2″~± 8″ | ±1″~± 7″ | ±0,03°~±0,4° |
| Rango de velocidad angular | 0,001°~1000°/s | 0,001°~1200°/s | 0,001°~1000°/s | 0,001°~600°/s | 0,05°~150°/s |
| Precisión y estabilidad de la velocidad angular | (1° promedio) 5×10-3 (10° promedio) 5×10-4 (promedio de 360°) 5×10-5 | (1° promedio) 5×10-3 (10° promedio) 5×10-4 (promedio de 360°) 5×10-5 | (1° promedio) 5×10-3 (10° promedio) 5×10-4 (promedio de 360°) 5×10-5 | (1° promedio) 5×10-3 (10° promedio) 5×10-4 (promedio de 360°) 5×10-5 | (1° promedio) 5×10-3 (10° promedio) 5×10-4 (promedio de 360°) 5×10-5 |
| aceleración angular máxima | 10000°/s² | 4000°/s² | 3000°/s² | 1000°/s² | 200°/s² |
| Forma de trabajar | Velocidad, posición, balanceo | Velocidad, posición, balanceo | Velocidad, posición, balanceo | Velocidad, posición, balanceo | Velocidad, posición, balanceo |
| Anillo deslizante | 30 anillos (opcional) | 30 anillos (opcional) | 30 anillos (opcional) | 30 anillos (opcional) | 30 anillos (opcional) |
| MTBF | ≥2000 | ≥2000 | ≥2000 | ≥2000 | ≥2000 |
| Ancho de banda | 10 Hz (ajustable) | 10 Hz (ajustable) | 10 Hz (ajustable) | 10 Hz (ajustable) | 10 Hz (ajustable) |
| Tamaño de carga | φ250*250 | φ400*350 | φ600*550 | φ250*250 | φ800*500 |
| Horario de trabajo continuo | ≥ 12 horas | ≥ 12 horas | ≥ 12 horas | ≥ 12 horas | ≥ 12 horas |
| Interfaz de comunicación | RS422/RS232/Ethernet (opcional) | RS422/RS232/Ethernet (opcional) | RS422/RS232/Ethernet (opcional) | RS422/RS232/Ethernet (opcional) | RS422/RS232/Ethernet (opcional) |
proceso de producción
Imágenes del producto

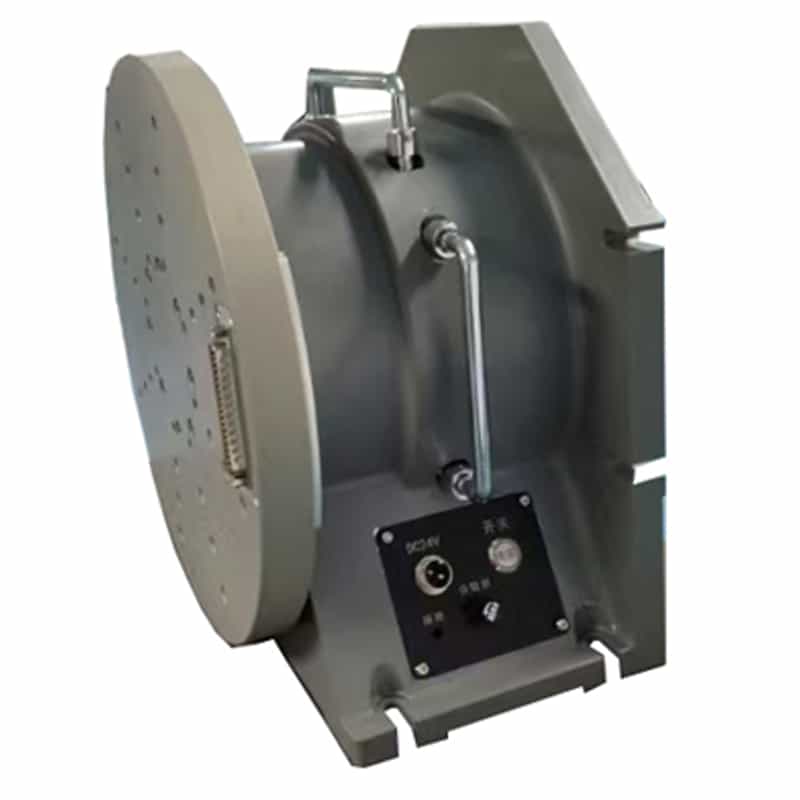

Ponte de pie y acuéstate

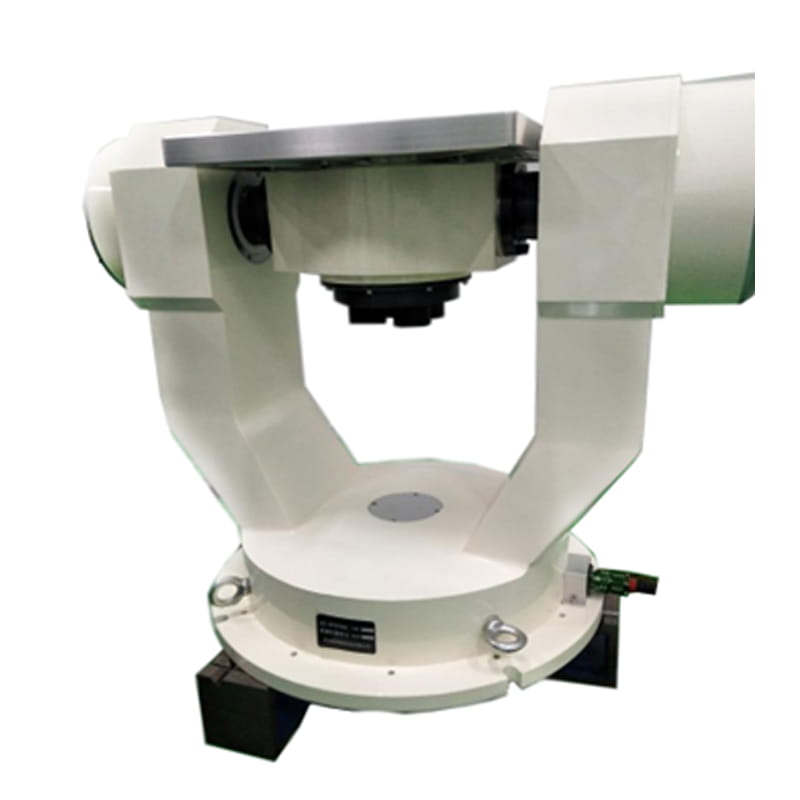

Tipo vertical I

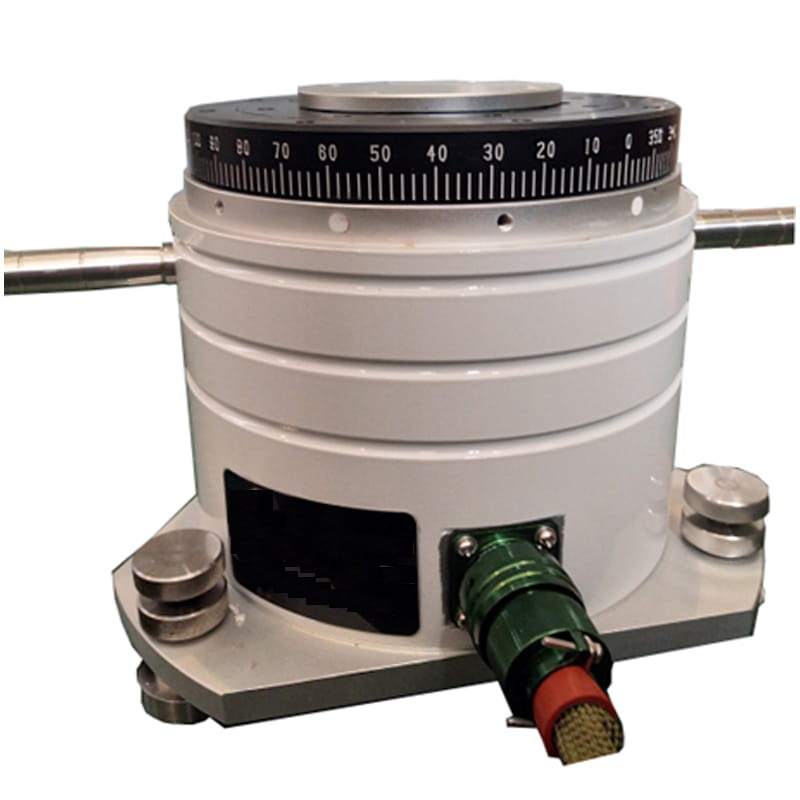

Tipo vertical II
Tipo vertical III
Escenarios de aplicación
