Acelerómetro MEMS
Hogar Circuito de conversión VF/IF

Circuito de conversión de voltaje a frecuencia (V/F) de alta frecuencia de salida ±80mA Módulo de señal de acelerómetro de 3 ejes compacto con baja deriva de temperatura

Circuito de conversión de voltaje a frecuencia (V/F) de alta frecuencia de salida ±80mA Módulo de señal de acelerómetro de 3 ejes compacto con baja deriva de temperatura

La serie AVI-B conversión de corriente/frecuencia Este módulo utiliza un método de integración de carga y puede convertir continuamente las señales de corriente de tres acelerómetros simultáneamente. Los tres acelerómetros funcionan de forma independiente, sin interferir entre sí. El rango y el factor de escala de esta serie de productos son ajustables, con un rango máximo de ±80 mA. Se caracteriza por su tamaño compacto, su pequeño punto cero y su bajo coeficiente de temperatura.

  • Número de pieza, :

    AVI-B

  • Pedido (MOQ) :

    1
Consulta ahora
Categorías
Nuevos productos
  • DESCRIPCIÓN

Series de productos y parámetros



EspecificaciónCondiciones de pruebaMínimoTípicoMáximoUnidad
Frecuencia de salida máximaTemperatura máxima--512kHz
Posición cero F0Temperatura máxima060100nA
Estabilidad ceroPrueba de temperatura constante 1020ppm
coeficiente de temperatura del factor de escalaRango completo de temperaturas-12ppm/℃
asimetría del factor de escalaI=±1mA, TC =25℃0 30ppm
no linealidad integral del factor de escalaRango de temperatura completo 1 mA ≤ | I | ≤ FS-3050ppm
Estabilidad durante el encendidoI=±1mA, TC =25℃ 1020ppm
Repetibilidad de potencia sucesiva enI=±1mA, TC =25℃ 1020ppm
Rango de temperatura de funcionamiento TC -45 85℃
Dimensiones del producto48*40*11mm
Formulario de interfazJ30JZ/LN21ZKWA000

proceso de producción

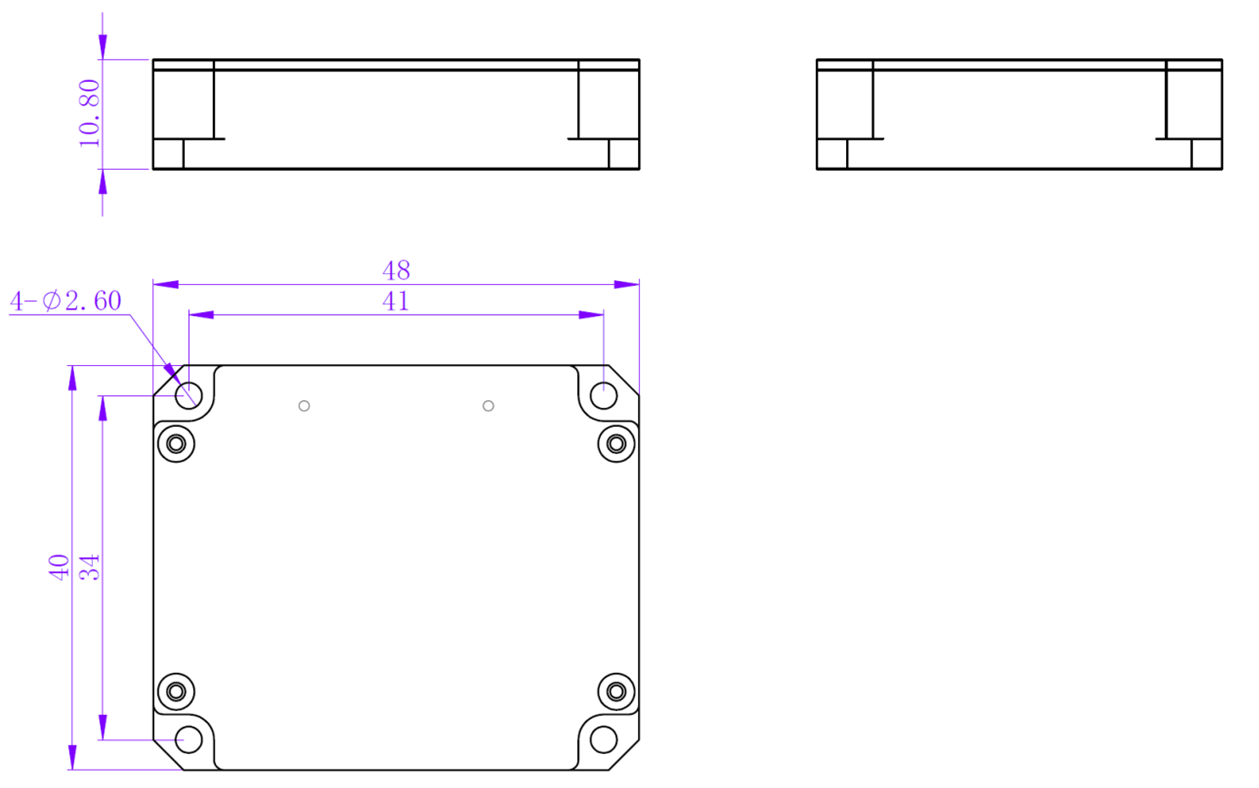

Dimensiones del producto

AVI-B

Escenarios de aplicación

Placa V/F solicitud
La tarjeta V/F (conversor de voltaje a frecuencia) está diseñada para un acondicionamiento y digitalización de señales robustos en sistemas de control y detección industrial, ideal para lectura de sensores de precisión, transmisión por cable largo, adquisición de PLC/MCU y aplicaciones de monitoreo en entornos hostiles. Convierte señales de voltaje analógicas de bajo nivel en una salida de frecuencia con alta inmunidad al ruido, lo que garantiza un rendimiento estable en todo el rango de temperaturas, amplia compatibilidad de entrada, integración compacta a nivel de placa y cableado/instalación sencillos para una rápida implementación del sistema.
Contáctanos
MEMS accelerometer for UAV
UAV
MEMS accelerometer for robots
robots
MEMS accelerometers are used in autonomous driving
Conducción autónoma

Preguntas frecuentes

P1: ¿Cuál es la función principal de este producto?
A: La serie AVI-B es un módulo de conversión de voltaje/frecuencia (V/F) que utiliza un método de integración de carga para convertir de forma simultánea y continua las señales de corriente de un acelerómetro triaxial y generar las señales de frecuencia correspondientes. Cada canal funciona de forma independiente, sin interferir con los demás.

P2: ¿Cuál es el rango de entrada actual?
R: El rango máximo de entrada admitido es de ±80 mA, y el rango y el factor de escala son ajustables para satisfacer las necesidades de diferentes sensores.

P3: ¿Cuáles son los requisitos de energía?
A: VCC = +15V ±3%
VEE = -15V ±3%
VDD = +5V ±3%
Bajo consumo de energía, corriente en estado estacionario: ≤0,05 A para fuentes de alimentación de +15 V y -15 V, ≤0,10 A para fuente de alimentación de +5 V.
ETIQUETAS POPULARES : Circuito de conversión V/F Método de conversión de frecuencia a voltaje Diseño de convertidor de voltaje a frecuencia Aplicaciones de circuitos de conversión V/F Análisis del circuito convertidor analógico V/F Convertidor V/F basado en amplificador operacional
