Acelerómetro MEMS
Hogar Circuito de conversión VF/IF

Módulo de señal de acelerómetro de 3 ejes con convertidor de corriente a frecuencia de alta precisión, salida de ±20 mA y 512 kHz, con baja deriva térmica.

Módulo de señal de acelerómetro de 3 ejes con convertidor de corriente a frecuencia de alta precisión, salida de ±20 mA y 512 kHz, con baja deriva térmica.

La serie AVI-E Conversión de interfaz El módulo es un convertidor de corriente/frecuencia de alta precisión que utiliza la integración de carga para convertir continuamente las señales de corriente de tres acelerómetros simultáneamente. Los componentes utilizados en esta serie de productos son todos 100% de producción nacional, con una gama de ±20 mA y factor de escala ajustable. Presenta características como una posición cero pequeña, bajo consumo de energía, baja temperatura y control autónomo.

  • Número de pieza, :

    AVI-E

  • Pedido (MOQ) :

    1
Consulta ahora
Categorías
Nuevos productos
  • DESCRIPCIÓN

Series de productos y parámetros



EspecificaciónCondiciones de pruebaMínimoTípicoMáximoUnidad
Frecuencia de salida máximaTemperatura máxima--512kHz
Posición cero F0Temperatura máxima0-20nA
Estabilidad ceroTemperatura máxima-510ppm
coeficiente de temperatura del factor de escalaTemperatura máxima-0,51ppm/℃
asimetría del factor de escalaI=±1mA, TC =25℃0-30ppm
no linealidad integral del factor de escalaRango de temperatura completo 1 mA ≤ | I | ≤ FS--30ppm
pequeño error de señal0,01 µA ≤ |I| ≤ 1 mA--0,5Hz
Estabilidad durante un encendidoI=±1mA, TC =25℃-715ppm
Repetibilidad de potencia sucesiva enI=±1mA, TC =25℃-715ppm
Rango de temperatura de funcionamiento TC -45 70℃
Dimensiones del producto76*50*11mm
Formulario de interfazJ30JZ/LN25ZKWA000

proceso de producción

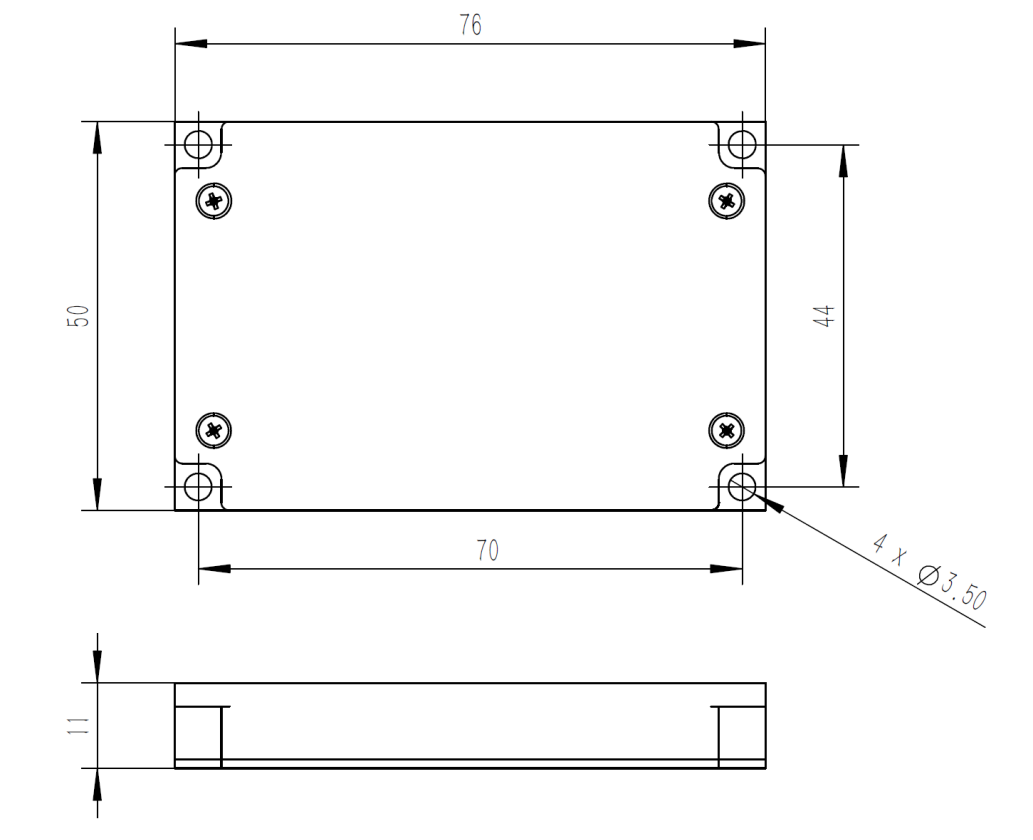

Dimensiones del producto

AVI-E

Escenarios de aplicación

Placa V/F solicitud
La tarjeta V/F (conversor de voltaje a frecuencia) está diseñada para un acondicionamiento y digitalización de señales robustos en sistemas de control y detección industrial, ideal para lectura de sensores de precisión, transmisión por cable largo, adquisición de PLC/MCU y aplicaciones de monitoreo en entornos hostiles. Convierte señales de voltaje analógicas de bajo nivel en una salida de frecuencia con alta inmunidad al ruido, lo que garantiza un rendimiento estable en todo el rango de temperaturas, amplia compatibilidad de entrada, integración compacta a nivel de placa y cableado/instalación sencillos para una rápida implementación del sistema.
Contáctanos
MEMS accelerometer for UAV
UAV
MEMS accelerometer for robots
robots
MEMS accelerometers are used in autonomous driving
Conducción autónoma

Preguntas frecuentes

P1: ¿Para qué se utiliza este producto?
A: La serie AVI-E es un módulo de conversión de corriente a frecuencia (I/F) de alta precisión. Mediante un método de integración de carga, puede convertir de forma simultánea y continua la señal de corriente de un acelerómetro triaxial en una señal de frecuencia, compatible con frecuencias de hasta 512 kHz.

P2: ¿Cuál es el rango de entrada actual?
A: Rango de entrada: ±20 mA
El factor de escala es ajustable para adaptarse a diferentes sensores y requisitos de la aplicación.

P3: ¿Cuáles son los requisitos de la fuente de alimentación?
A:VCC = +15V ±3% (≤0,15A)
VEE = -15V ±3% (≤0,15A)
VDD = +5V ±3% (≤0,20A)
Esta fuente de alimentación triple requiere una alta estabilidad y es adecuada para aplicaciones industriales.
