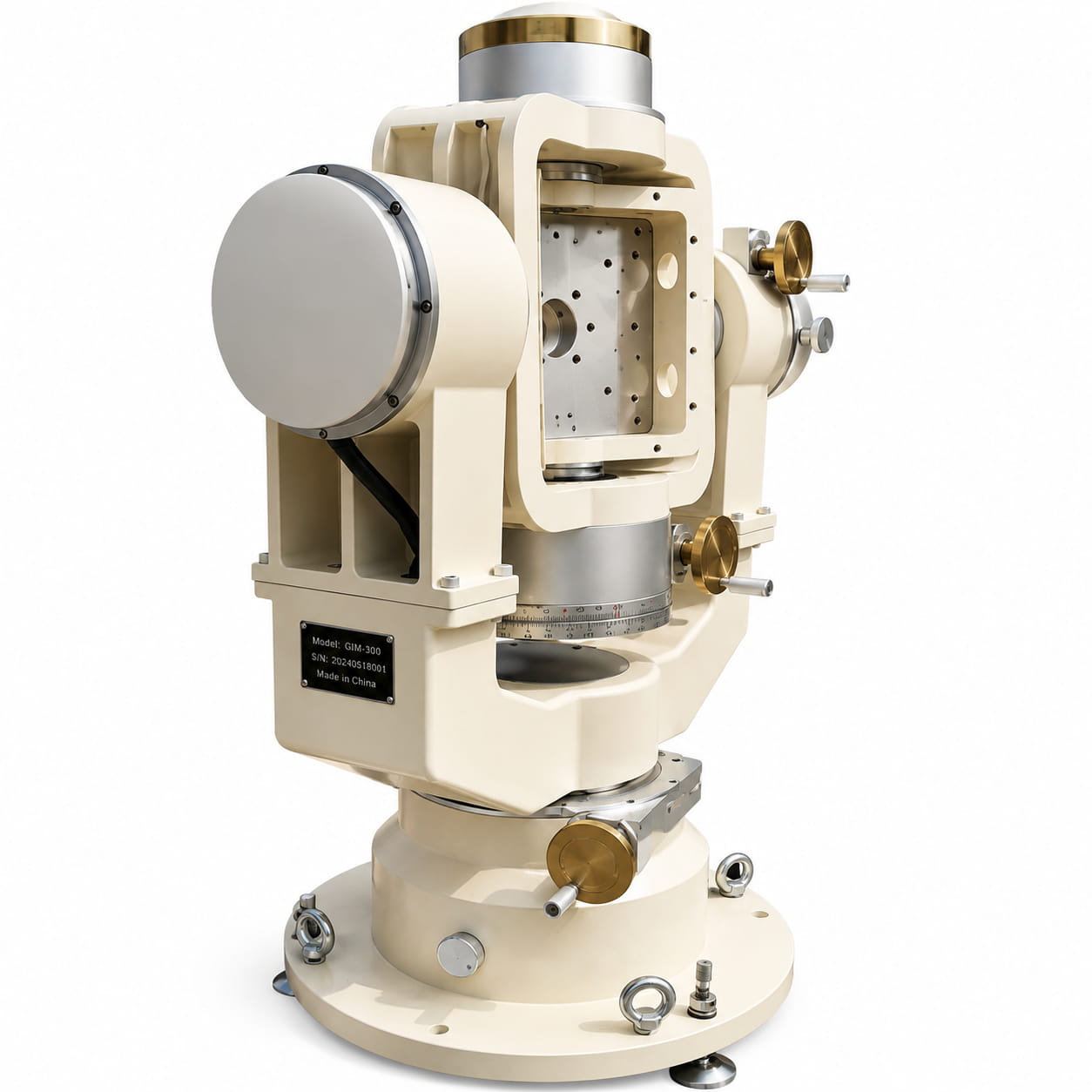

La plataforma giratoria no magnética de tres ejes, fabricada con materiales no magnéticos, es un dispositivo de medición especializado diseñado y producido para satisfacer las necesidades de calibración de los sensores de actitud durante la investigación, el desarrollo, el uso y el mantenimiento. Se puede utilizar para calibrar los parámetros angulares de dichos sensores.
El dispositivo consta principalmente de un cuerpo giratorio, un codificador digital no magnético, un cable de conexión y un software de visualización integrado. El sistema de tres ejes del cuerpo giratorio emplea un engranaje helicoidal para la rotación de los ejes. La indicación preliminar de los ángulos de los tres ejes se lee mediante un dial y un nonio, mientras que la información precisa de la posición angular se muestra digitalmente. El software de visualización integrado puede mostrar los valores de los ángulos de los tres ejes en tiempo real y graficar la curva de cambio de actitud de los tres ejes en tiempo real. Los datos de los tres ejes se pueden guardar por separado en archivos .txt.
Número de pieza, :
T3G300NT-3Pedido (MOQ) :
1Series de productos y parámetros
| Parámetros | T3G300NT-3 |
| Rango de rotación de tres ejes | Rotación ilimitada de 0° a 360° |
| Precisión en la medición de la posición angular en tres ejes | Escala ≤ 1°, nonio ≤ 0,1°, pantalla digital ≤ 30" |
| Capacidad de carga | ≥15 kg |
| Dimensiones internas | 300×300×200 mm |
| Altura de la superficie operativa | 0,5 m |
| magnetización remanente total | ≤15nT |
| El grado de intersección entre dos ejes | ≤0,1° |
| Grado de intersección de tres ejes | 1 mm |
| Error de rotación | ≤3′ |
| Formulario de interfaz de operación | Tipo de plataforma |
| Permeabilidad magnética relativa | <1.01 |
| Rotación angular, bloqueo y ajuste fino | Puede girar, bloquearse y realizar ajustes precisos en cualquier ángulo dentro de un espacio de tres ejes. |
| Arrasamiento | La base tiene una función de nivelación, equipada con un medidor de nivel o calibración de línea base cero, y se reserva un plano de referencia en el plano de la base. |
| ¿Viene con una manivela? | Sí |
| ¿Viene con un codificador no magnético de tres ejes? | Sí, tiene función de reinicio. |
| Longitud del conductor | ≥4 m |
| ¿Se incluye el software de visualización integrado? | Sí |
| Codificador y frecuencia de actualización del software de visualización integrado | ≥25 Hz |
| Temperatura de funcionamiento | 0℃~50℃ |
| Humedad | 20%~85% |
| Tipo de accionamiento | Manual de tres ejes |
| Tamaño máximo medido | 250 mm × 250 mm × 200 mm |
| Sensor de ángulo de tres ejes | Codificador no magnético |
