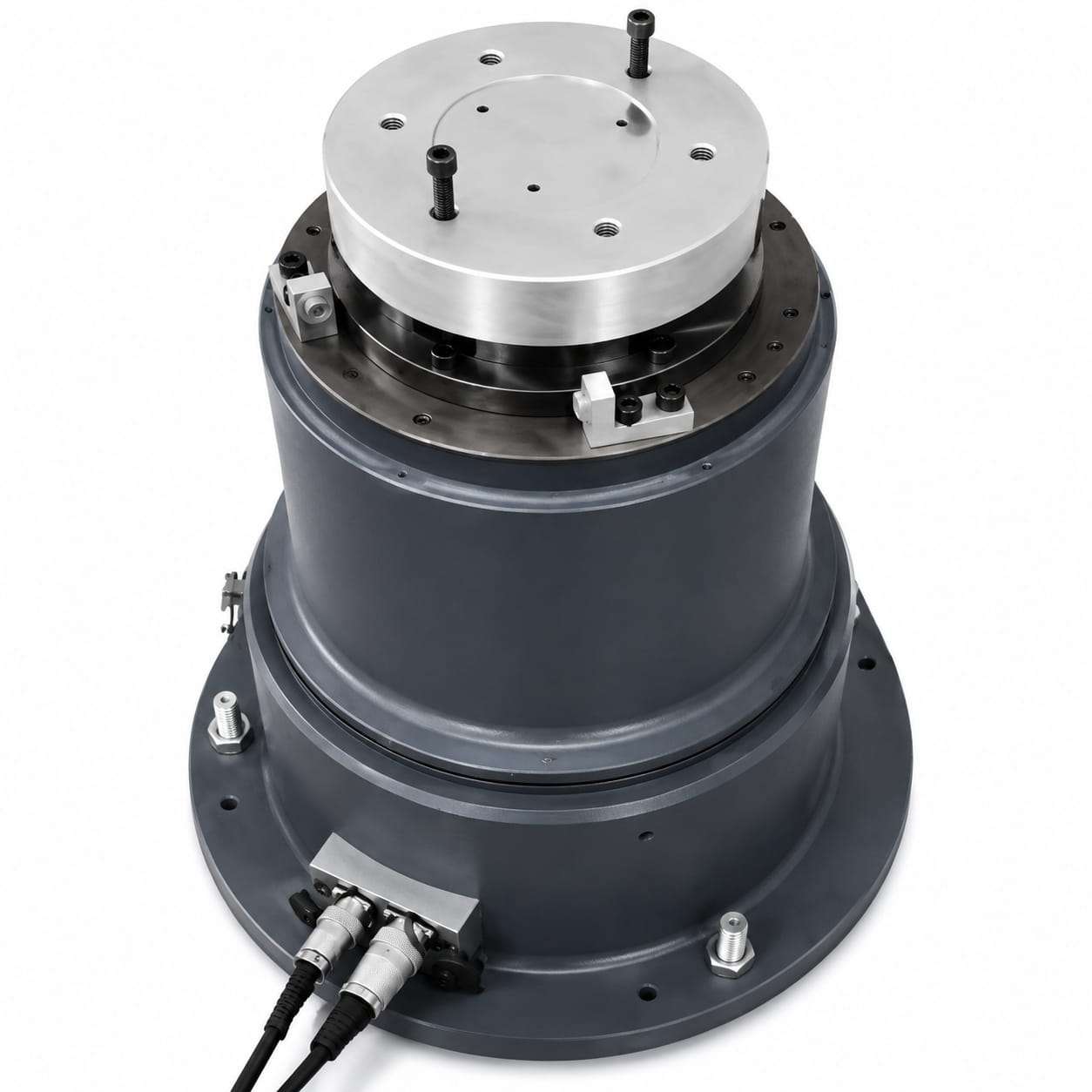

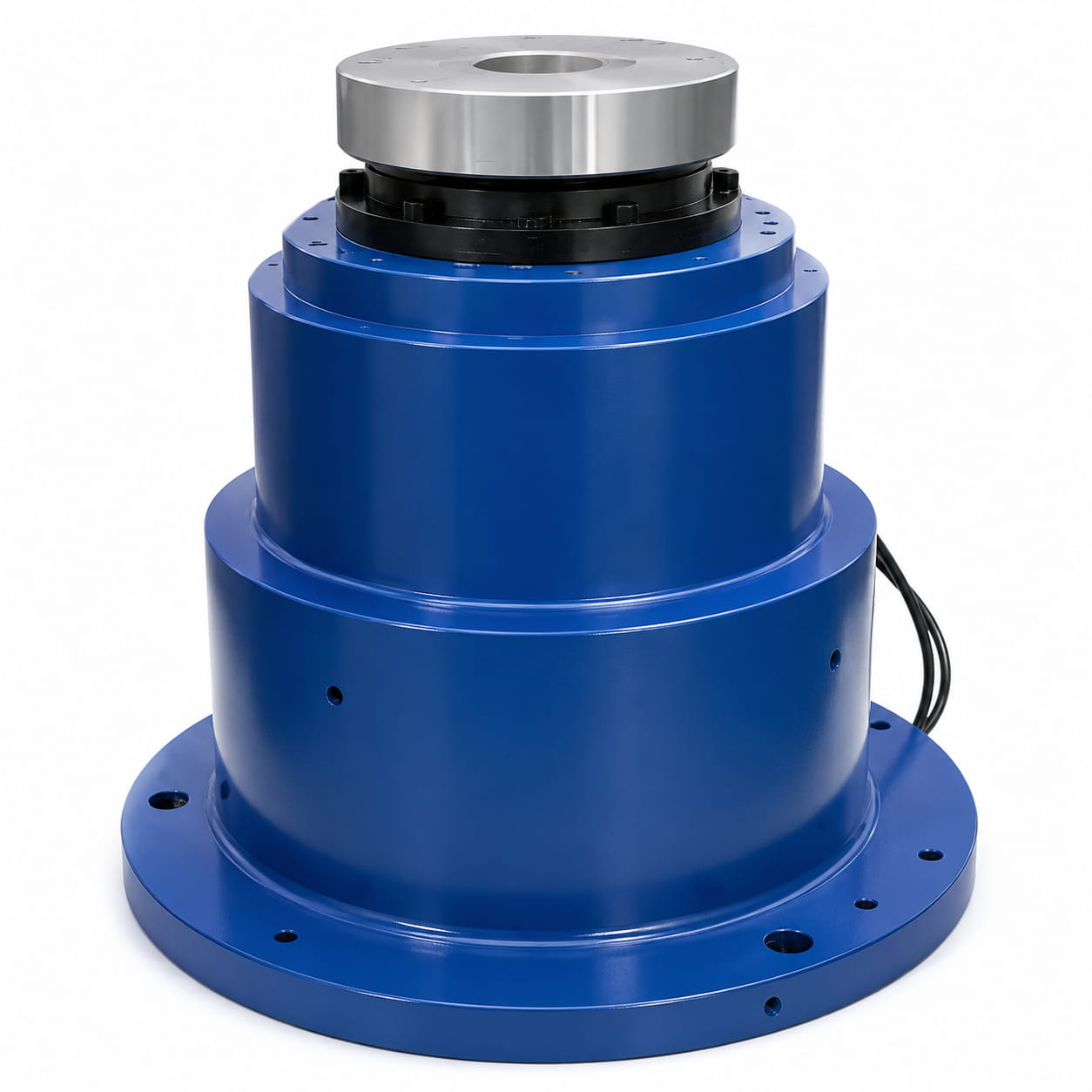

La plataforma giratoria de vibración angular de un solo eje consta de dos partes principales: una plataforma mecánica y un sistema de medición y control. Adopta una estructura vertical y un sistema de eje mecánico de precisión, y cuenta con funciones de posicionamiento y vibración. Se utiliza para pruebas de vibración y calibración de sistemas inerciales.
Número de pieza, :
T1G200VPedido (MOQ) :
1Series de productos y parámetros
| Categoría | Parámetro | T1G200V | |
| Requisitos de carga | Tipo estructural | Vertical | |
| Tamaño de carga | Tipo de disco Φ200 | ||
| Peso de carga | 3 kg | ||
| Llanura de la meseta | 0,02 mm | ||
| Salto de mesa | 0,02 mm | ||
| Precisión de rotación | ± 3″ | ||
| Frecuencia máxima de vibración angular | 100 Hz | ||
| aceleración angular máxima | 10000°/s² | ||
| Distorsión de la forma de onda | ≤5% | ||
| Dimensiones espaciales del producto probado | Φ100 | ||
| Resolución | 0,36″ | ||
| Tamaño de dimensión | Por determinar (personalizado) | ||
| RS422 | Máximo | ≮115,2 Kbps | |
| tasa de transmisión | |||
| Conector | Temperatura | 20℃±5℃ | |
| Entorno de trabajo | Humedad | 20%～80% HR Admite la configuración de rangos de seguridad y adopta medidas de protección de seguridad de dos niveles, que incluyen software y hardware. Protege la posición y la velocidad del plato giratorio, el cual está equipado con funciones de protección contra sobrevelocidad, sobrecorriente y apagado de emergencia. | |
| Requisitos de seguridad | MTBF | >1000h | |
| Requisitos de calidad y fiabilidad | Tiempo de funcionamiento continuo único | ≮8h | |
| Probabilidad de error en la recepción de datos | <10-6 | ||
| vida de servicio | >15 años | ||
| Compatibilidad electromagnética (CEM) de fuentes externas | La posición de montaje central de la pieza de prueba dentro del bastidor tiene un campo magnético inferior a 1 Gauss, lo que no interferirá con las pruebas de la unidad de medición inercial (IMU). | ||
| Requisitos de mantenimiento | La capacidad de prueba y la facilidad de mantenimiento deben tenerse en cuenta durante el diseño del equipo para garantizar una reparación oportuna en caso de fallas. | ||
proceso de producción
Escenarios de aplicación
Preguntas frecuentes
P: ¿Este sistema admite la calibración automática a temperatura completa?
A: Explicación técnica: El sistema de compensación térmica basado en software maneja rangos de temperatura de -40 ℃ a +85 ℃, con un rango de funcionamiento de 20 ℃ ± 5 ℃.
Explicación comercial: Garantiza un rendimiento constante del sensor en entornos extremos, como la robótica submarina o las aeronaves de gran altitud.
