NF3500 Buscador de Norte de Alta Precisión para Cartografía de Precisión en Entornos Extremos

El NF3500 es un sistema de navegación inercial combinado de alta precisión basado en giroscopios de fibra óptica y acelerómetros MEMS. Este producto combina sensores inerciales con sistemas de navegación por satélite (como GPS, BDS, GLONASS, Galileo, etc.), logrando una ventaja complementaria entre la navegación inercial y la satelital. Proporciona información en tiempo real a los usuarios, incluyendo rumbo, actitud, velocidad, posición, velocidad angular, aceleración, etc., ofreciendo capacidades de navegación y posicionamiento más fiables y precisas.

Número de pieza, :
NF3500
Pedido (MOQ) :
1
tiempo de entrega :
30

Descripción del Producto

Series de productos y parámetros

Artículo	NF3000G-C
Precisión en la búsqueda del norte	≤0,1°secψ
Tiempo de búsqueda del norte	≤3 minutos
Precisión de balanceo y cabeceo	≤0,1°
Fuente de alimentación	Durante su funcionamiento normal, opera a 24 V (18~36 V CC).
Consumo de energía	≤50W
Peso	≤5 kg
Interfaz	Y11S-0804ZJ10 (Fuente de alimentación X1)
	Y11S1007ZK10 (Comunicación X2)
	TNC-KY3Y (RF X3)
Modo de funcionamiento	Estático
Tiempo de inicio	≤30s
Ámbito de trabajo	-70° ~ +70°
Rango de medición del ángulo de rumbo	0° ~ 360°
Rango de medición de los ángulos de balanceo y cabeceo.	-65° ~ +65°
Modo de visualización	Pantalla OLED
Formato de salida digital	Interfaz RS-422
Frecuencia de actualización de datos de salida	10 Hz
Tiempo de actualización de datos de la pantalla OLED	1s
Temperatura de funcionamiento	-40℃ ~ +60℃
Entorno de vibración	20 ~ 2000 Hz, 6,06 g
Entorno impactante	8 ~ 11 ms, 30 g
Compatibilidad electromagnética (con evaluación del sistema)	Diseño conforme a los requisitos de GJB 151B-2013.

proceso de producción

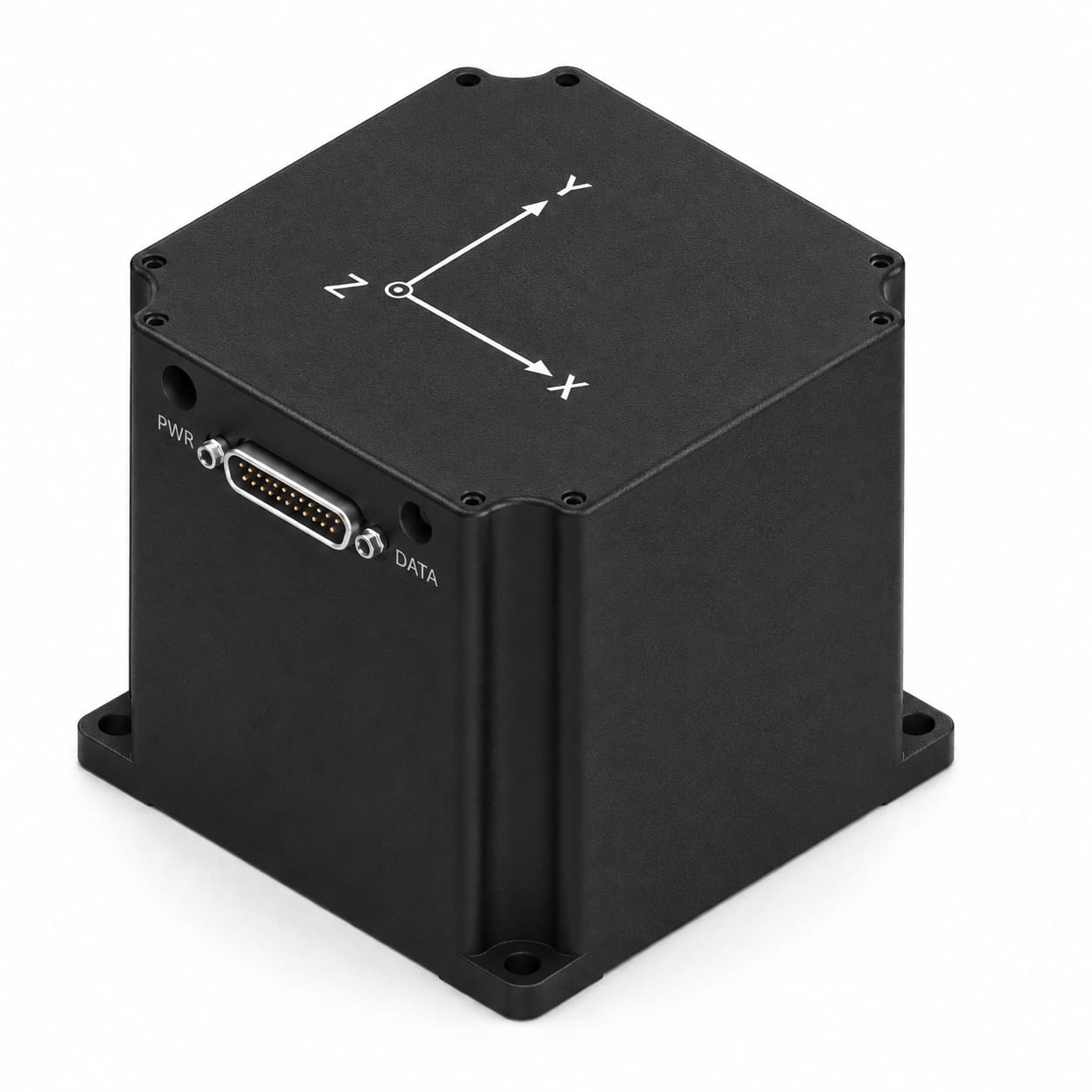

Dimensiones del producto

Figura 1: Diagrama esquemático del producto

Escenarios de aplicación

buscador norte solicitud

El buscador de norte giroscópico de fibra óptica de alta precisión NF3000, disponible en las variantes NF3000-A, NF3000-B y NF3000-C, es adecuado para la medición de referencia de acimut de equipos terrestres y ofrece una alta precisión en la búsqueda del norte, un amplio rango de latitud de trabajo, una excelente adaptabilidad ambiental (resistente a vibraciones, golpes y temperaturas extremas), un largo MTBF, opciones de alimentación flexibles y dimensiones y métodos de salida personalizables para una fácil integración.

Contáctanos

Aeroespacial

Aviación

Arma

Preguntas frecuentes

P1: ¿Qué es el buscador de norte NF3000G?

A: El NF3000G es un instrumento de alta precisión para la búsqueda del norte, basado en la tecnología de giroscopio de fibra óptica (FOG). Proporciona mediciones precisas del norte verdadero, cabeceo y balanceo para navegación, topografía y referenciación de acimut de equipos terrestres.

P2: ¿Cuáles son los niveles de precisión y rendimiento del NF3000G?R: Dependiendo del modelo:

NF3000G-A: ≤0,02° segψ

NF3000G-B: ≤0,06° segψ

NF3000G-C: ≤0,1° segψ
El tiempo de búsqueda del norte es de entre 3 y 5 minutos, y la precisión de balanceo/cabeceo puede alcanzar entre 0,02° y 0,1°.

P3: ¿Cuánto tiempo se tarda en empezar y encontrar el norte?

A: El tiempo de arranque es de ≤30 segundos, y el proceso de búsqueda del norte se completa en 3-5 minutos dependiendo del modelo.
