Localizador magnético de norte MEMS

El buscador de norte MEMS NF1070 (en adelante, NF1070) es una unidad de medición inercial universal, miniaturizada y de grado industrial. Mejora la precisión de la medición compensando el sesgo cero y el factor de escala de cada eje en función de la temperatura. Este buscador de norte incluye un giroscopio MEMS de alta precisión (con un giroscopio de alta precisión en el eje Z), un acelerómetro MEMS, un sistema de servomotor de alta precisión y circuitos periféricos. En condiciones estáticas, proporciona el ángulo de actitud en la dirección indicada por la carcasa del producto.

El buscador de norte NF1400 se utiliza principalmente para determinar la orientación del norte verdadero y la actitud horizontal, y cuenta con la función de mantenimiento dinámico de orientación y actitud a corto plazo. Está compuesto principalmente por un giroscopio y un acelerómetro MEMS de alta precisión, un micro servomotor, una unidad de procesamiento de soluciones, etc. El norte verdadero se determina mediante múltiples métodos de posicionamiento. Se caracteriza por su alta precisión, tamaño reducido y bajo costo, y es adecuado para minería, topografía y otras aplicaciones. Sus principales características son las siguientes: Tamaño pequeño, fácil de transportar;Se adopta el algoritmo de búsqueda del norte en múltiples posiciones, y la precisión de la búsqueda del norte es de hasta 0,2°, sin vincular valores de coordenadas; El tiempo de búsqueda hacia el norte es mejor que 3 minutos; La precisión de la orientación horizontal es de hasta 0,06°. La temperatura de funcionamiento es de -40 ℃ a 60 ℃; El tamaño es de tan solo 58 mm × 44 mm × 58 mm.

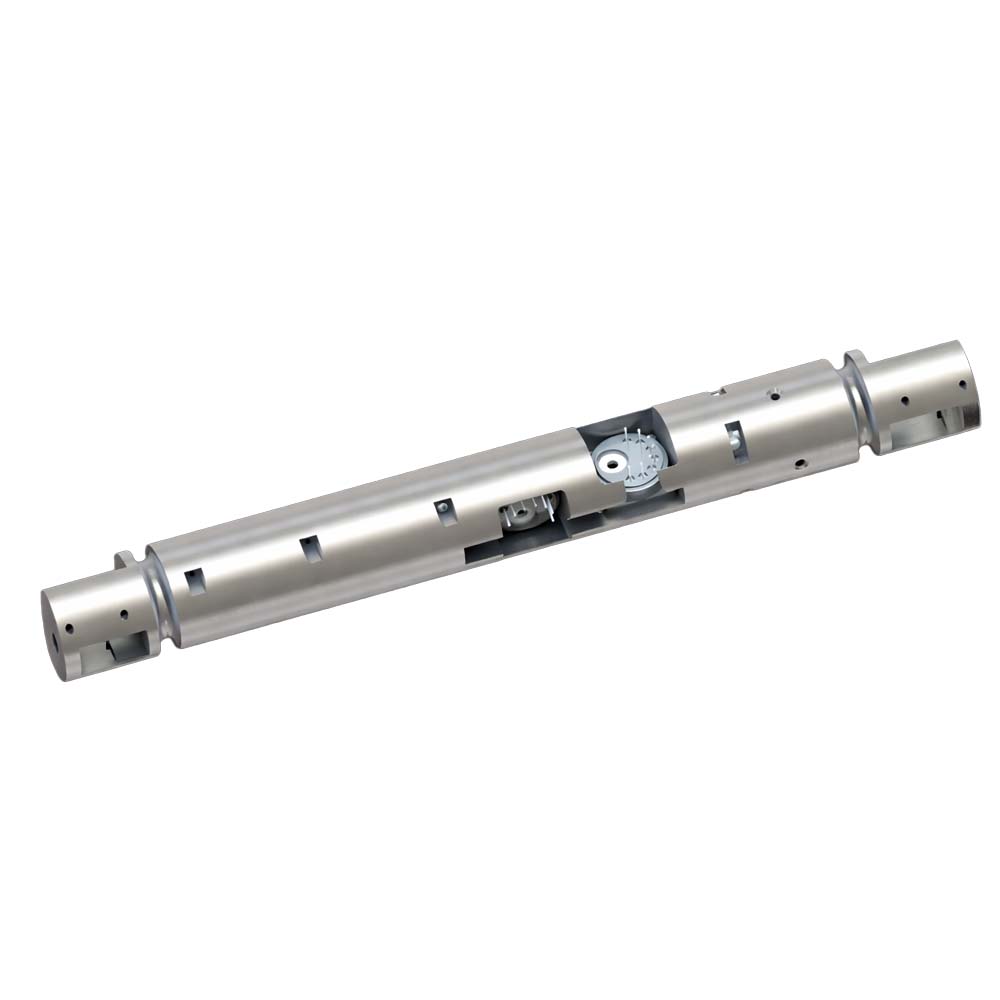

El buscador de norte inercial MEMS NF1100 adopta una solución de localización de norte fija que consta de un giroscopio MEMS y un acelerómetro MEMS integrados. El producto puede rastrear y medir continuamente los cambios en el ángulo de inclinación, la cara de la herramienta y el ángulo de acimut. El buscador de norte inercial NF1100 integra giroscopios y acelerómetros MEMS de alto rendimiento en una estructura independiente, lo que lo hace adecuado para la medición de actitud de alta precisión en condiciones de diámetros de tubería pequeños.

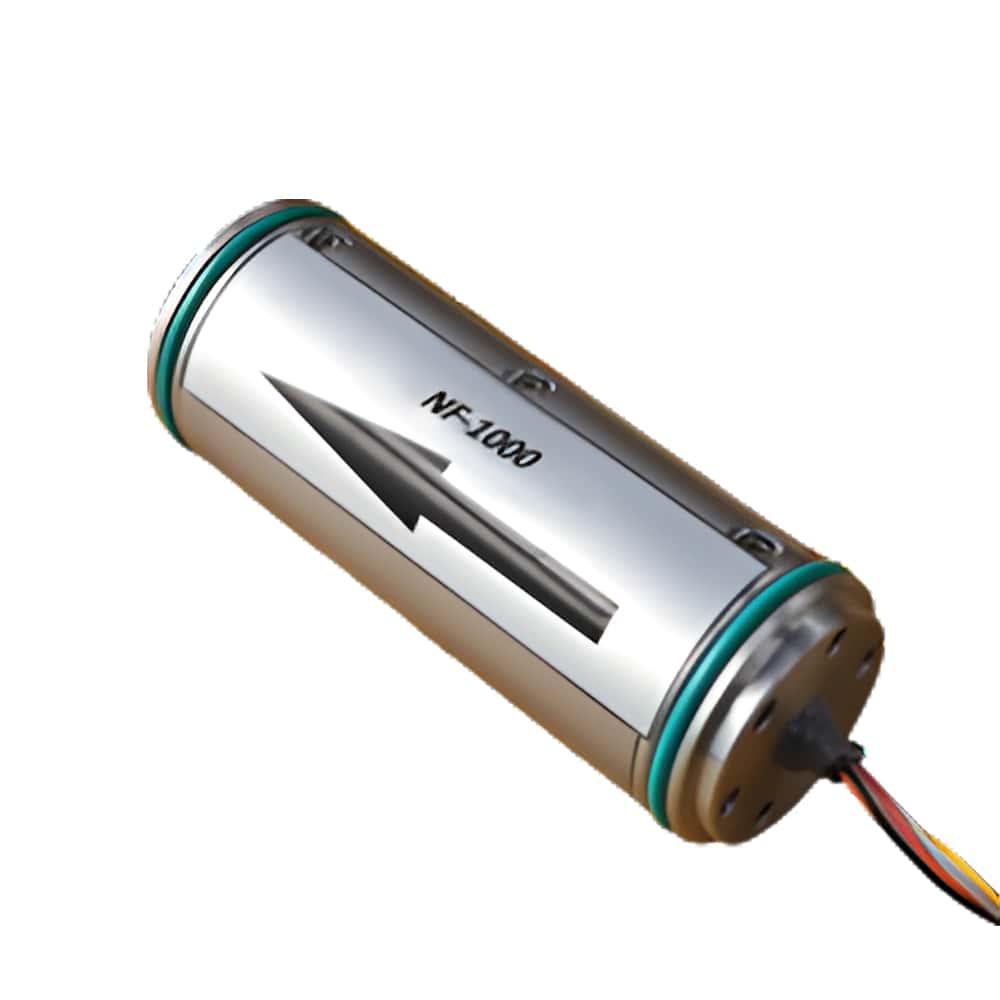

El sensor inercial MEMS NF1000 buscador de norte Se trata de una solución de localización norte de pozo con montaje fijo, compuesta por un giroscopio MEMS de alto rendimiento y un acelerómetro MEMS, que permite medir directamente el ángulo de inclinación del pozo y el ángulo de la cara de la herramienta. El giroscopio MEMS de tres ejes es sensible al movimiento angular del portador, y el acelerómetro MEMS de tres ejes es sensible a la aceleración lineal del portador. El módulo compensa internamente la posición cero, el factor de escala, el error no ortogonal y los términos relacionados con la aceleración de todos los parámetros de temperatura, lo que permite mantener una alta precisión de medición durante un largo periodo de tiempo.
