Máquina de prueba de plataforma giratoria con seguimiento de doble eje

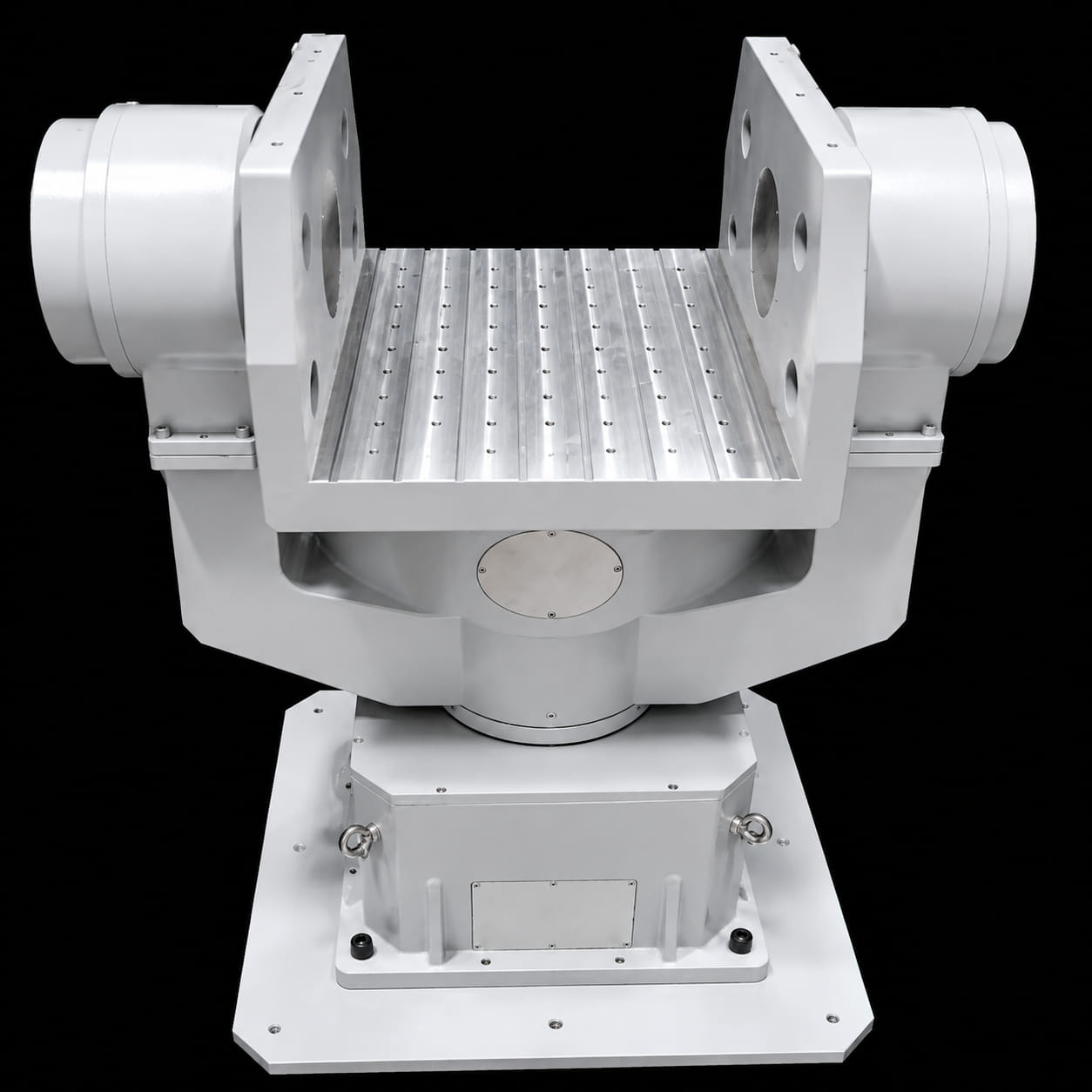

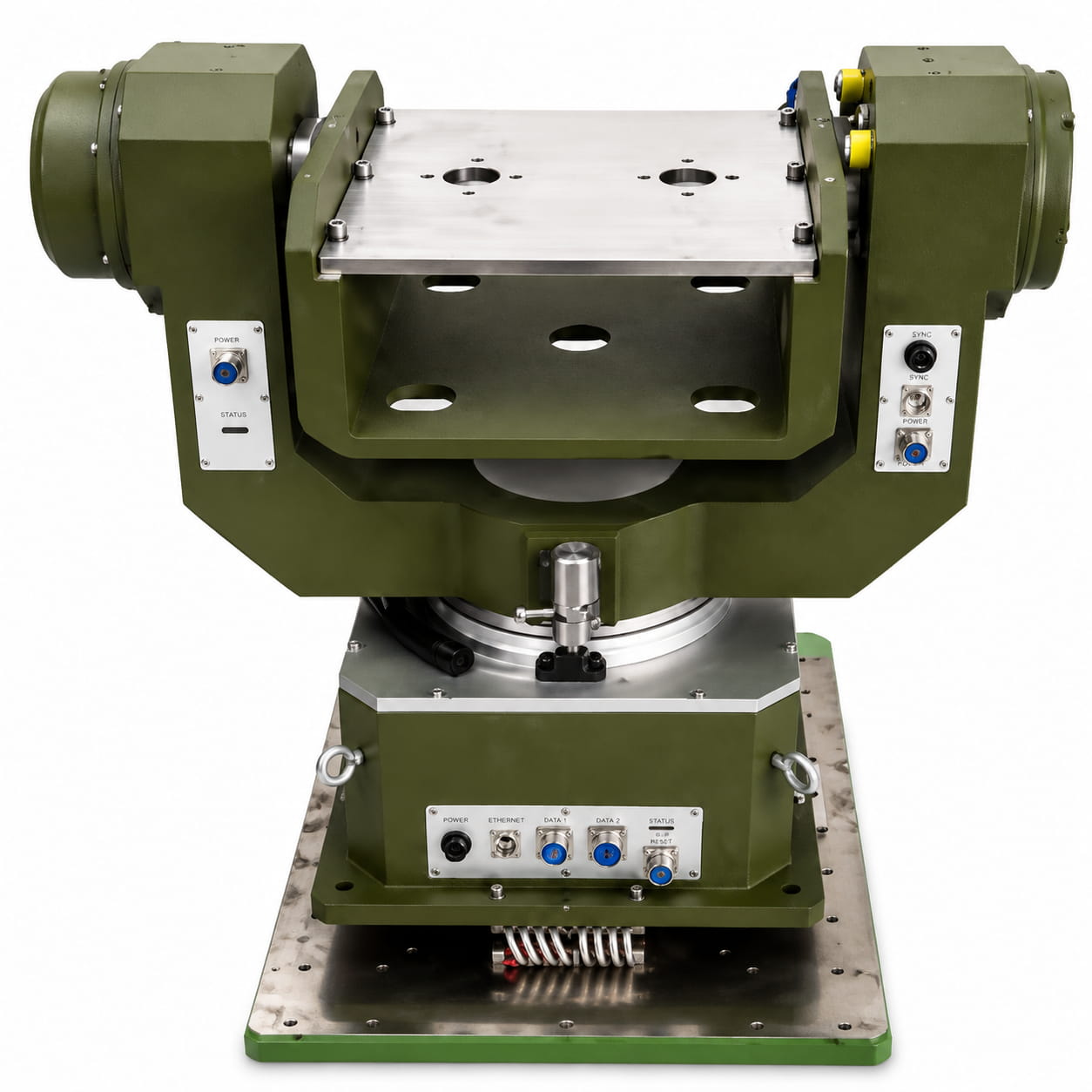

La plataforma giratoria de seguimiento de doble eje se compone de un bastidor de cojinetes, un sistema de eje de cabeceo de diámetro interior, un sistema de eje de azimut de anillo exterior, una base de plataforma y un circuito de sistema de medición y control.

El circuito de medición y control está instalado en la base de la plataforma, con fuente de alimentación de CC externa e interfaz serie externa.

Conecte equipos de navegación inercial, navegación por satélite, puntería de imágenes y otros equipos, envíe comandos de control a través del puerto serie, controle la rotación de los ejes de cabeceo y acimut, y rastree y fije objetivos voladores en movimiento, como vehículos aéreos no tripulados (UAV).

Número de pieza, :
T2V150TM-2
Pedido (MOQ) :
1

Descripción del Producto

Series de productos y parámetros

Parámetros	T2V150TM-2
estilo estructural	Utah
Peso de carga	0~150 kg
Tamaño de carga	φ150
Rango de rotación	Azimut 0-360°, inclinación -40° ~ +40°
Velocidad máxima	0~150 º/s
Aceleración máxima	100 º/s2
Precisión manteniendo la velocidad	≥ 6,5 °/s
Aceleración de precisión garantizada	≥ 1 °/s2
Tiempo de captura guiada	≤ 5 s; (la precisión de guiado externo es mejor que 0,3° y la rotación máxima es de 180°)
Precisión del seguimiento	± 5 mrad
Error de posicionamiento del control	≤± 0,002 °
Cargar ciclo de datos de posición angular en tiempo real	10 ms
Velocidad de transmisión del puerto serie	115200 bps
Modo de funcionamiento	Siguiente
Voltaje de alimentación para medición y control del tocadiscos	24V
Resistencia al viento	Funcionamiento preciso con viento de nivel 5, sin daños con viento de nivel 8.
interfaz de comunicación	RS422/RS232/Ethernet (opcional)

proceso de producción

Escenarios de aplicación

Aplicación de centrífuga de precisión

Mediante el uso de un husillo giratorio de alta velocidad para crear un campo de aceleración controlable dentro de la cámara, se puede simular el entorno de aceleración real que experimentan los dispositivos inerciales durante su funcionamiento para realizar pruebas, calibraciones y verificaciones de ingeniería.

Contáctanos

Unidad de medición inercial

Sistema de navegación inercial

Sistema de referencia de actitud y rumbo

Preguntas frecuentes

P: ¿Qué tipos de sensores inerciales puede calibrar el sistema?

A: Nivel de ingeniería: Se integra con IMU, FOG, AHRS e INS mediante RS422/RS232/Ethernet para la calibración completa de parámetros. Nivel comercial: Permite una calibración precisa para sensores de grado de navegación, fundamental para vehículos autónomos, vigilancia militar y sistemas de mapeo de alta precisión.

Q¿Cómo afecta la precisión del plato giratorio al rendimiento de la IMU?

A: Nivel de ingeniería: El error de posicionamiento de control del sistema de ±0,002° y la precisión de seguimiento de ±5 mrad influyen directamente en la estimación del sesgo cero y el factor de escala de la IMU. Nivel comercial: Esta precisión garantiza que las IMU mantengan su exactitud en entornos dinámicos, como drones militares y sistemas de navegación marítima, donde la fiabilidad es fundamental para la misión.

P: ¿El sistema admite la calibración automática a temperatura completa?

A: Nivel de ingeniería: Sí, con compensación térmica de -40 °C a +85 °C y retroalimentación de datos en tiempo real para una calibración consistente en climas extremos. Nivel comercial: Ideal para instalaciones exteriores como parques eólicos, radares costeros e investigación ártica, donde las fluctuaciones de temperatura afectan la precisión del sensor.
