El cable de par trenzado consta de dos conductores aislados trenzados entre sí, lo que lo hace especialmente adecuado para la transmisión de señales diferenciales. En comparación con los conductores paralelos, puede suprimir las interferencias de manera más eficaz. Las características del cable de par trenzado se reflejan en los dos aspectos siguientes:
En comparación con los cables paralelos, los valores de capacitancia de acoplamiento de cada cable en un cable de par trenzado a la fuente de interferencia o a tierra son más cercanos, lo que da como resultado una impedancia más equilibrada, como se muestra en la Figura 1.
Figura 1

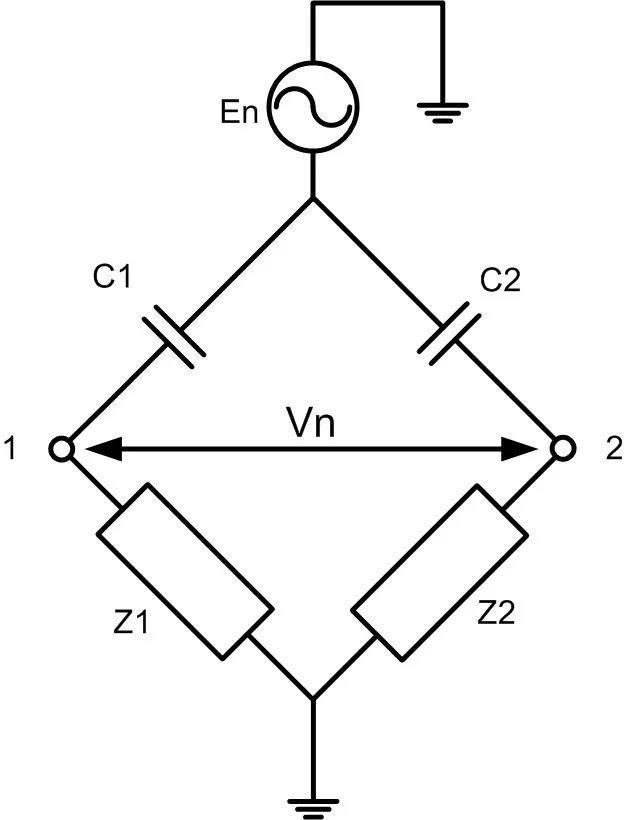

Debido a que los cables de par trenzado están enrollados firmemente, la capacitancia de acoplamiento entre los dos cables y la fuente de ruido, así como la impedancia a tierra, son prácticamente iguales. La corriente de interferencia que fluye desde la fuente de ruido hacia las dos líneas de señal es prácticamente idéntica, y la diferencia entre las dos líneas de señal permanece inalterada. La corriente de la capacitancia de acoplamiento se convierte en interferencia de modo común. Como se muestra en la Figura 2, C1=C2 y Z1=Z2, por lo que la corriente que fluye hacia C1 y C2 desde la fuente de interferencia es igual, lo que significa que los voltajes generados en las líneas 1 y 2 son iguales, y Vn=0. Debido a que el método de transmisión de señal diferencial tiene una excelente capacidad de rechazo de modo común, se pueden eliminar los efectos del acoplamiento capacitivo.
Figura 2
Si se utilizan líneas paralelas, las dos líneas de señal formarán un bucle muy estrecho que captará la interferencia del campo magnético del entorno. La estructura de un cable de par trenzado consiste en trenzar los dos conductores de la línea de transmisión a intervalos fijos, lo que provoca que la dirección de la fuerza electromotriz inducida por el campo magnético se invierta en cada bucle adyacente, cancelándola secuencialmente. Desde la perspectiva del circuito, la inductancia mutua en cada bucle adyacente es opuesta a la fuente de ruido, y la inductancia mutua total de los conductores se anula. Como se muestra en la Figura 3, cuando las líneas paralelas están sometidas a interferencia de un campo magnético externo, las corrientes inducidas en los dos conductores no se cancelan entre sí, lo que genera una gran tensión inducida que afecta a la transmisión de la señal. Sin embargo, la estructura de un cable de par trenzado provoca que las corrientes inducidas en los conductores se cancelen entre sí, evitando la generación de una tensión inducida.
En aplicaciones de transmisión diferencial, los cables de par trenzado eliminan el acoplamiento capacitivo e inductivo con fuentes de interferencia externas. Por lo tanto, se utilizan ampliamente en aplicaciones de transmisión de señales diferenciales como CAN y RS-485.
