IF3500

Precisión del sistema

Título

0,05° (alineación dinámica de antena única),

0,1° (asistencia de antena dual dinámica baja, línea base de 2 m)

0,04° (posprocesamiento, 1 σ)

Attitud

0,02° (tiempo real 1 σ), 0,01° (posprocesamiento 1 σ)

Pposición

Posicionamiento de punto único: ≤ 1,2 m (RMS), RTK: 2 cm + 1 ppm (RMS)

Velocidadexactitud

0,02 m/s (velocidad del portador inferior a 500 m/s)

Tasa de actualización de datos

Navegación integrada: 1-200 Hz (configurable), GNSS: 1-5 Hz (configurable)

Precisión de la combinación del odómetro

0,5% de kilometraje (dependiendo de la precisión del odómetro externo)

Precisión de la medición del oleaje

5 cm o 1%

Hora de inicio

≤10 s

Alinearmentotiempo

1-2 minutos (dependiendo del modo de maniobra dinámica) con asistencia de antena dual

Tiempo direccional asistido por antena dual ≤ 1 minuto

Situación de pérdida de bloqueo (valor típico)

Tiempo de bloqueo perdido

Ubicación (metros)

Rumbo (°)

Actitud (°)

Rverdadero

tiempo

Postprocesamiento

Rtiempo real

Postprocesamiento

Rtiempo real

Postprocesamiento

Años 60

0.603

0.022

0.009

0.002

0.001

0.001

Años 300

3.373

0,176

0.020

0.004

0.002

0.002

Años 600

10.52

2.036

0.036

0.006

0.003

0.003

Rendimiento del dispositivo principal

arriba

rango

±300°/s

Estabilidad de sesgo cero

Baja precisión: ≤ 0,5 °/h (promedio de 10 s, 1 σ)

Alta precisión: ≤ 0,06 °/h (promedio de 10 s, 1 σ)

Acelerómetro

rango

±10 g

Estabilidad de sesgo cero

Baja precisión: ≤ 100 ug

Alta precisión: ≤ 30 ug

Pcaracterísticas físicas

Pfuente de alimentación

24 V CC (nominal) (12 ~ 32 V CC), consumo de energía:< 24 W

Ttemperatura

-40 ℃~+60 ℃ (en funcionamiento), -40 ℃~+70 ℃ (almacenamiento)

Vibración por choque

20 g, 11 ms, medio seno

20-500 Hz, aceleración de vibración 5 g

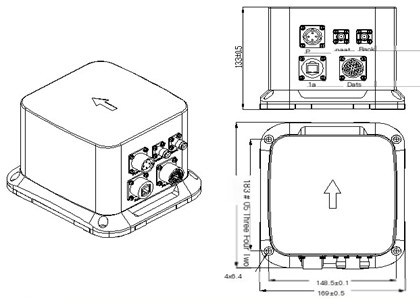

Dimensiones físicas

189 mm × 169 mm × 133 mm (± 0,5 mm) (sin conectores)

Wocho

<3,5 kg (sin cables)

Nivel de protección

IP65

Características de la interfaz

Método de interfaz

Puerto serie de 4 canales (velocidad de transmisión 9600-460800bps, configurable):

2 canales (RS232/RS422 personalizable), 1 canal RS232, 1 canal RS422.

Señal PPS de 2 canales: diferencial de 1 canal, LVTTL de 1 canal.

1er CAN2.0b, 1er acceso a red vial.
