Para evitar que el usuario de la fuente de alimentación conecte incorrectamente la línea de entrada y provoque la quema de la misma, generalmente se requiere un circuito de conexión antirretorno en la entrada de la fuente. Asimismo, para garantizar que la tensión de entrada se mantenga dentro de un rango seguro, también debe estar protegida contra sobretensiones.

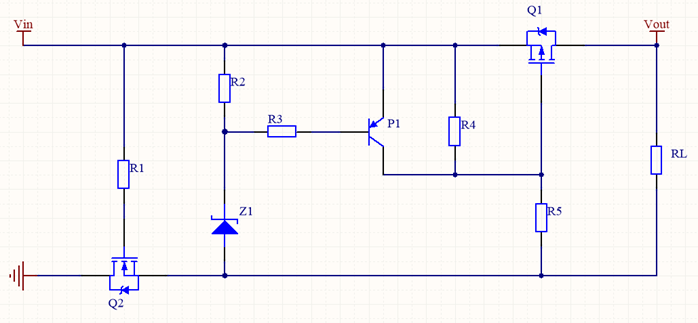

El circuito que se muestra en la Figura 1 realiza la función integrada de conexión anti-reversa y protección contra sobretensión.
Su función de protección contra sobretensión se analiza de la siguiente manera: Cuando Vin está en el rango de voltaje de entrada normal, el regulador de voltaje Z1 no se rompe inversamente, la corriente de R2 y R3 es básicamente 0, el Vbe del transistor P1 es 0, es decir, el transistor PNP no está encendido y el Vgs La tensión Q1 del tubo PMOS está determinada por el divisor de tensión de las resistencias R4 y R5. Si Vgs es mayor que el umbral de conducción, el tubo PMOS se activa, es decir, la fuente de alimentación funciona con normalidad. Cuando la entrada Vin es mayor que la tensión de entrada normal, Vin>Vbr, el regulador de voltaje está averiado, el transistor PNP Q1 está encendido, VCE≈0, es decir, la Vgs del tubo PMOS es ≈0 y el tubo PMOS se apaga, es decir, se logra protección contra sobretensión.
Su función de protección contra conexión inversa se analiza de la siguiente manera: la protección contra conexión inversa de entrada se realiza mediante el tubo NMOS Q2. Cuando el polo positivo de la fuente de alimentación se alimenta desde Vin, la tensión de compuerta Vgs La tensión Q2 del tubo NMOS es alta. En este momento, Q2 se activa, Q1, la carga RL y Q2 forman un bucle, y el circuito funciona normalmente. Cuando el polo positivo de la fuente de alimentación se invierte desde el terminal negativo inferior, Q2 se corta, el bucle se desconecta por completo y el circuito deja de funcionar, lo que contribuye a la protección contra la conexión inversa.
