La regulación de carga se refiere al cambio en la tensión de salida cuando la corriente de carga se ajusta desde un valor mínimo hasta un valor máximo, mientras que la tensión de entrada permanece constante. Es decir, la capacidad de mantener una tensión de salida estable cuando la corriente de carga varía de forma constante. Es un indicador de estado estacionario. El indicador de regulación de carga de salida se expresa generalmente en mV en la especificación LDO. De la definición se desprende que cuanto menor sea la regulación de carga, mejor será el rendimiento del LDO. Cuando la corriente de carga cambia repentinamente, cuanto menor sea el cambio en la tensión de salida, mejor será el rendimiento del LDO.
En una fuente de alimentación LDO, su voltaje de salida varía según la corriente de carga. Por ejemplo, si la corriente de carga de un LDO cambia de 10 mA a 300 mA, el voltaje de salida cambia de 3,3 V a 3,28 V. Es decir, cuando la corriente de carga es de 10 mA, el voltaje de salida es de 3,3 V; cuando la corriente de carga es de 300 mA, el voltaje de salida es de 3,28 V. Si la regulación de carga se expresa en mV, es 3,3 V - 3,28 V = 0,02 V = 20 mV. Esto significa que cuando la corriente de carga está entre 10 mA y 300 mA, el cambio máximo en el voltaje de salida no supera los 20 mV.
Los condensadores de salida de diferentes tamaños tienen diferentes tasas de regulación de carga. Cuanto mayor sea el condensador de salida, más estable será la tensión de salida.

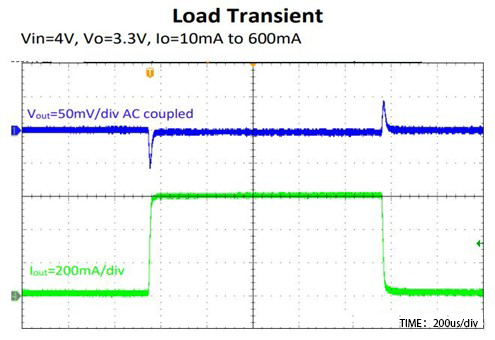

En la figura a continuación, cuando el Iout verde aumenta repentinamente, la salida LDO tiene un subimpulso, que es la tasa de regulación de carga.
