Aplicación del módulo de conversión de frecuencia de corriente en un sistema de sensor inercial
Un minuto para leer los puntos clave del artículo.
Aplicación del módulo de conversión de frecuencia de corriente en un sistema de sensor inercial
El módulo I/F de integración de carga desempeña un papel crucial en los sistemas de medición de sensores inerciales (especialmente sensores inerciales MEMS capacitivos), especialmente en aplicaciones que exigen alta precisión, bajo nivel de ruido y amplio rango dinámico. Su principal valor reside en la conversión directa y de alta fidelidad de la débil señal de carga emitida por el sensor en una señal de frecuencia digital. A continuación, se presentan las aplicaciones y ventajas típicas del módulo I/F de integración de carga en sistemas de sensores inerciales:
Capacitivo Acelerómetro MEMS/Lectura de la señal del giroscopio
El módulo I/F integrador de carga se utiliza para detectar pequeños cambios de capacitancia en las señales de salida de sensores inerciales MEMS (acelerómetros, giroscopios). Mide directamente la carga y es extremadamente sensible a los cambios de carga a nivel de fC (culombio volante), capaz de detectar fuerzas inerciales extremadamente pequeñas. El proceso de integración consiste en un filtro paso bajo que suprime eficazmente el ruido de alta frecuencia. Al utilizar señales de frecuencia como salida, es insensible al ruido de amplitud y a las interferencias en la ruta de transmisión, lo que lo hace ideal para transmisiones a larga distancia o entornos ruidosos.
Sensor inercial de alta precisión/fuerza equilibrada (servo/retroalimentación de fuerza)
En los sensores inerciales de máxima precisión, como los MEMS de grado de navegación o los acelerómetros de haz de cuarzo, se suele adoptar un modo de trabajo de lazo cerrado con equilibrio de fuerzas. El pequeño desplazamiento detectado (detectado mediante cambios de capacitancia/carga) se convierte en fuerza de retroalimentación, que se aplica al bloque de masa para mantenerla cerca de cero. En este proceso de diseño, el módulo I/F desempeña una doble función como fuente de control para la detección frontal y como DAC de retroalimentación. Se logra una precisión, estabilidad y un control de fuerza ultraaltos. Al mismo tiempo, simplifica la arquitectura de control de lazo cerrado, lo que permite implementar eficientemente todo el sistema de lazo cerrado en el dominio de carga/frecuencia/digital.
Escenarios típicos de aplicación
l Navegación y posicionamiento de alta precisión: sistemas de navegación inercial de alta precisión y unidades de medición inercial para aviación, aeroespacial (satélites, cohetes), buques y vehículos terrestres. Los requisitos de estabilidad de polarización cero, ruido y linealidad del factor de escala son extremadamente altos.
l El monitoreo de terremotos y la exploración geofísica requieren la medición de vibraciones del suelo extremadamente débiles (tan bajas como μg de aceleración), con requisitos estrictos de ruido de baja frecuencia y rango dinámico.
l Automatización industrial y robótica: control de movimiento de precisión, estabilidad de plataformas, monitorización de vibraciones.
l Monitorización de la salud estructural: detección de pequeñas deformaciones y vibraciones en grandes edificios, puentes y presas.
l Electrónica automotriz: sistemas avanzados de asistencia a la conducción, IMU MEMS de alto rendimiento necesarios para la conducción autónoma.

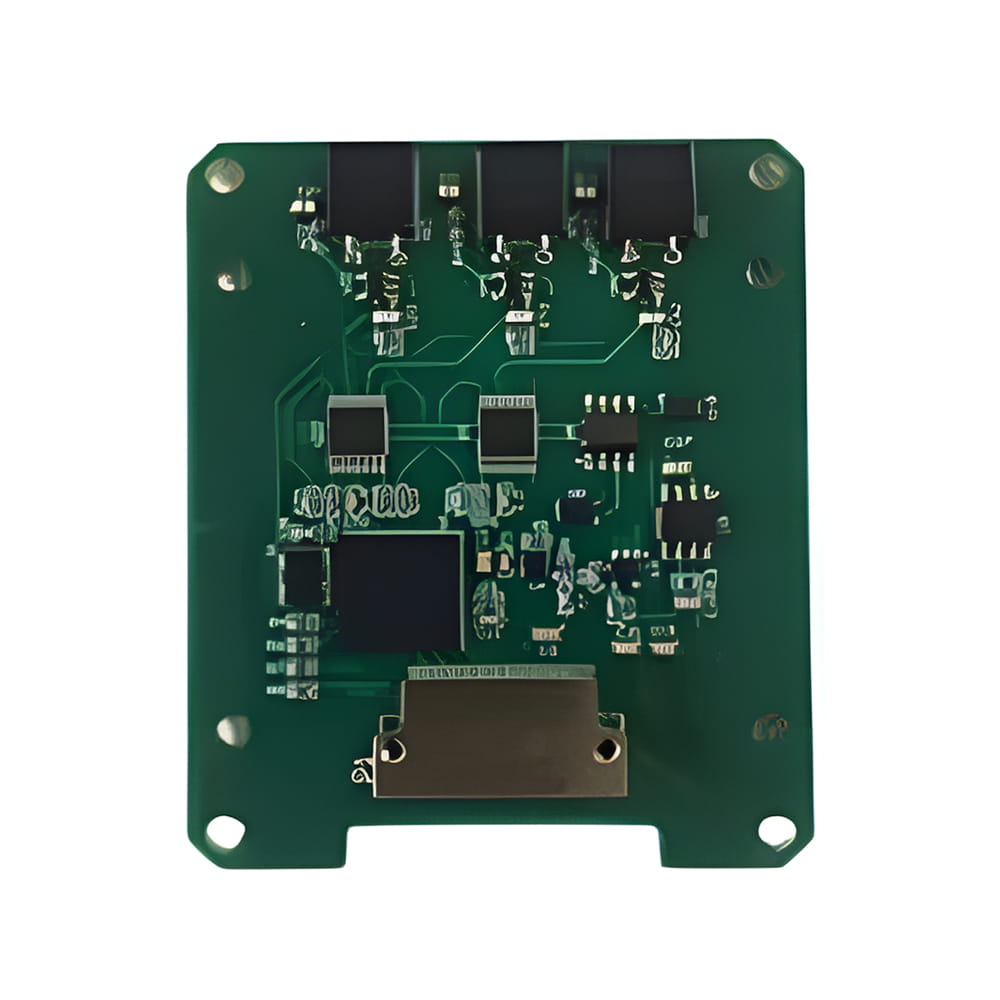

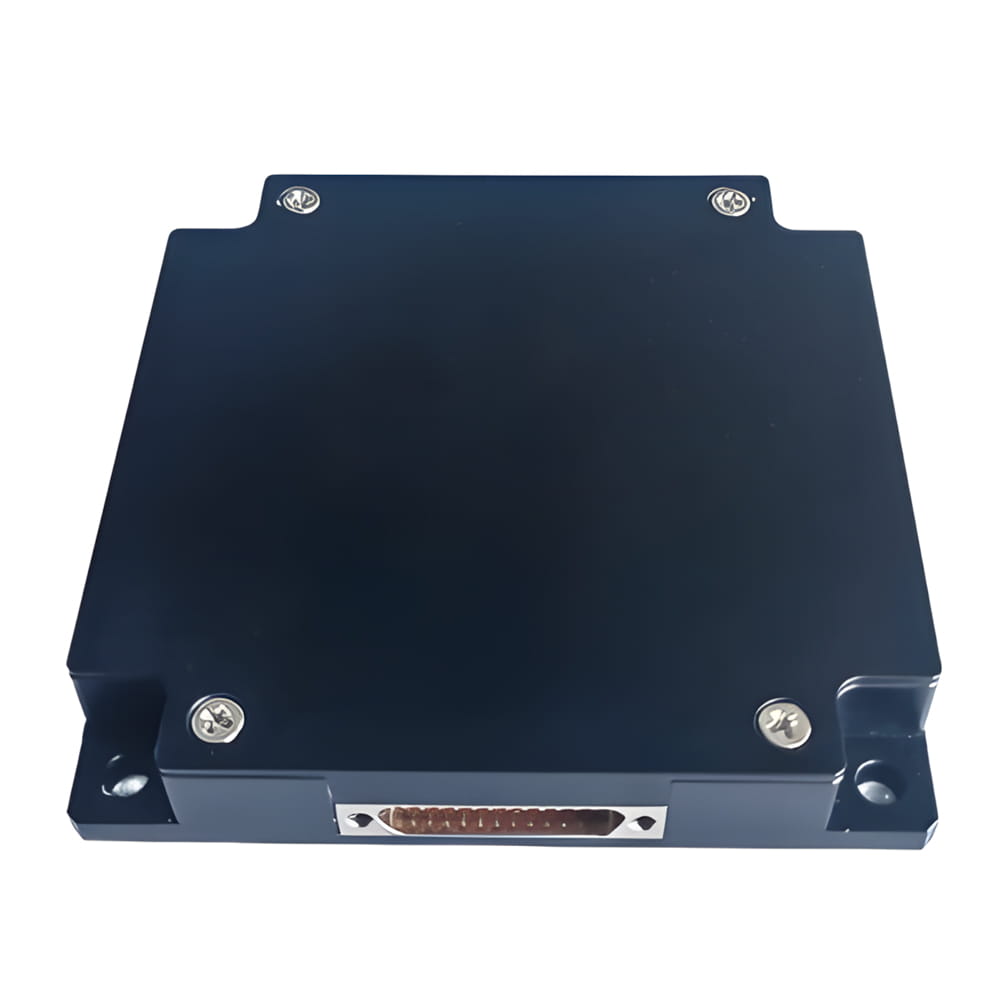

Productos del módulo de conversión I/F
Como diseñador y fabricante de sensores inerciales, Micro-Magic Inc. ha diseñado y fabricado una serie de sensores inerciales de alta precisión, como acelerómetros flexibles de cuarzo, giroscopios de fibra óptica, IMU, INS, buscadores de norte e inclinómetros. Asimismo, se han desarrollado en colaboración con la empresa los módulos de integración de carga I/F (V/F) de la serie AVI.
AVI-F AVI-E AVI-B Índice de rendimiento
Especificación | AVI-B | Unidad | ||
Frecuencia máxima de salida | 256 | 512 | 512 | kHz |
Posición cero F0 | 10 | 20 | 100 | nA |
Estabilidad cero | 5 | 5 | 10 | ppm |
Coeficiente de temperatura del factor de escala | 1 | 0.5 | 1 | ppm/℃ |
Asimetría del factor de escala | 10 | 30 | 30 | ppm |
No linealidad integral del factor de escala | 15 | 30 | 30 | ppm |
Pequeño error de señal | 0.2 | 0.5 | 0.5 | Hz |
Conclusión
El módulo I/F integrador de carga es una de las tecnologías clave para lograr una lectura de señales de alto rendimiento y alta precisión en sensores inerciales capacitivos, especialmente acelerómetros y giroscopios MEMS. Es un componente esencial en aplicaciones avanzadas de medición inercial que requieren ruido extremadamente bajo, linealidad ultraalta, amplio rango dinámico y control digital de lazo cerrado, lo que proporciona una solución crítica para la cadena de señal de sensores inerciales de alta gama en los ámbitos de navegación, táctico e incluso industrial. Con el avance de la tecnología MEMS y la tecnología de circuitos de lectura, los esquemas de lectura basados en el principio de integración de carga siguen desempeñando un papel importante en el campo de los sensores inerciales de alto rendimiento.
