Descubra cómo funcionan los giroscopios de fibra óptica (FOG) mediante el efecto Sagnac, sus características principales y sus aplicaciones en la industria aeroespacial, vehículos autónomos y más. Descubra por qué los FOG están revolucionando la tecnología de navegación.
Los giroscopios de fibra óptica (FOG) se han convertido en un componente vital en una amplia gama de industrias, desde la aeroespacial hasta la automotriz, e incluso en la electrónica de consumo. Estos dispositivos se utilizan para medir la velocidad angular, proporcionando datos cruciales para los sistemas de navegación y control. Pero ¿cómo funcionan? En esta entrada del blog, profundizaremos en el funcionamiento interno de los giroscopios de fibra óptica y exploraremos su importancia.
Un giroscopio de fibra óptica es un tipo de giroscopio que utiliza la interferencia de la luz que viaja a través de fibras ópticas para detectar movimientos rotacionales. A diferencia de los giroscopios mecánicos tradicionales, que se basan en la rotación de una masa, los giroscopios de fibra óptica utilizan la luz como medio para medir los cambios rotacionales, ofreciendo mayor precisión y fiabilidad. Estos giroscopios son compactos, duraderos e ideales para aplicaciones de alta precisión.
En el corazón de un giroscopio de fibra óptica se encuentra el concepto llamado efecto Sagnac, clave para comprender el funcionamiento de estos dispositivos. A continuación, se detalla paso a paso:
1.División de luz: Un haz láser se divide en dos haces separados que viajan en direcciones opuestas alrededor de una bobina de fibra óptica. La fibra óptica suele enrollarse en una bobina para aumentar la distancia que recorre la luz, mejorando así la sensibilidad.
2.Rotación y desfase: Al girar el giroscopio, uno de los haces de luz viaja ligeramente más rápido en la dirección de rotación, mientras que el otro viaja más lento en la dirección opuesta. Esto provoca un desfase entre los dos haces de luz. El haz más rápido se retrasa y el más lento se acelera.
3.Interferencia: Después de que los haces de luz recorren la bobina y regresan al detector, el desfase produce interferencia entre ambos haces. El grado de esta interferencia es proporcional a la velocidad de rotación del giroscopio.
4.Medición: El patrón de interferencia es detectado por un fotodetector, que lo convierte en una señal eléctrica. Esta señal se procesa para determinar la velocidad angular o velocidad de rotación del giroscopio. Cuanto mayor sea el desfase, más rápida será la rotación.
1. Precisión y sensibilidad: Los giroscopios de fibra óptica son altamente sensibles, capaces de medir cambios muy pequeños en la velocidad angular con gran precisión. Esto los hace ideales para aplicaciones que requieren navegación y control precisos.
2. Sin piezas móviles: A diferencia de los giroscopios mecánicos, que dependen de componentes móviles, los giroscopios de fibra óptica no tienen piezas móviles. Esto aumenta su fiabilidad y reduce el riesgo de desgaste con el tiempo.
3. Alta durabilidad: La falta de piezas mecánicas hace que los giroscopios de fibra óptica sean muy duraderos y resistentes a golpes y vibraciones, lo que los hace ideales para su uso en entornos exigentes como aplicaciones aeroespaciales y militares.
4. Diseño compacto: Los giroscopios de fibra óptica son generalmente más pequeños y livianos que los giroscopios tradicionales, lo que los hace adecuados para su uso en aplicaciones donde el tamaño y el peso son factores críticos.
La versatilidad y precisión de los giroscopios de fibra óptica los hacen imprescindibles en muchos campos:
1.Aeroespacial: Las FOG se utilizan ampliamente en aeronaves y naves espaciales para sistemas de navegación y control. Ayudan a mantener la estabilidad, la dirección y la altitud, especialmente en entornos sin GPS.
2.Vehículos autónomos: Los giroscopios de fibra óptica desempeñan un papel crucial en los sistemas de navegación de los coches autónomos y los robots, ayudándolos a mantener un posicionamiento y una orientación precisos.
3.Navegación marina: en submarinos y barcos, los FOG se utilizan para proporcionar datos precisos de rumbo y posicionamiento en situaciones en las que los sistemas de navegación tradicionales pueden no funcionar eficazmente.
4.Militar: Los FOG son vitales para los sistemas de navegación táctica, donde la alta precisión y confiabilidad son esenciales para el éxito de las operaciones militares.
5.Electrónica de consumo: Las FOG también se están introduciendo en productos de consumo como dispositivos de juego, sistemas de estabilización de cámara e incluso equipos de realidad virtual.

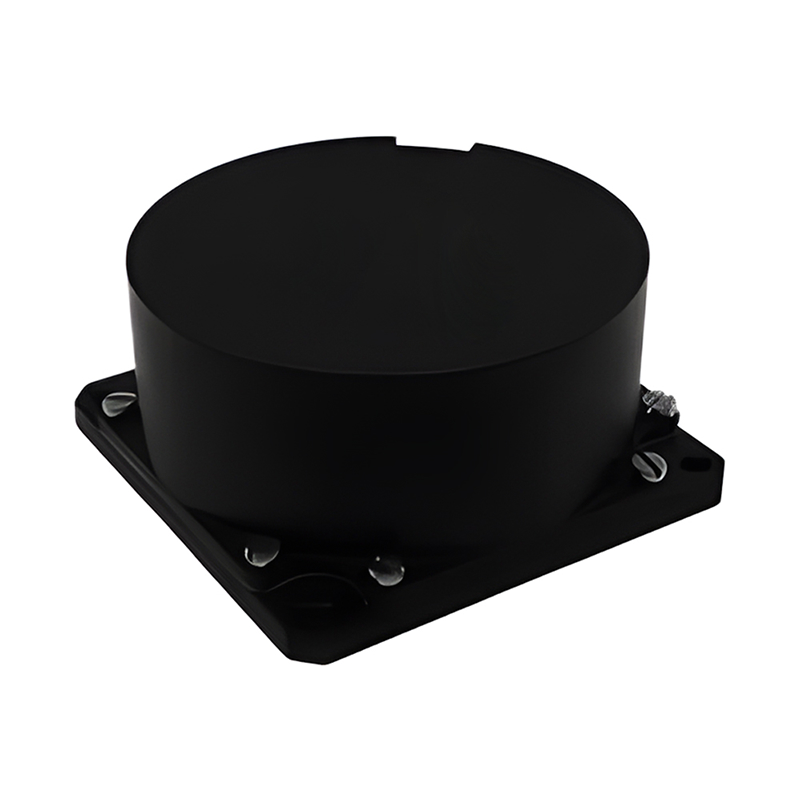

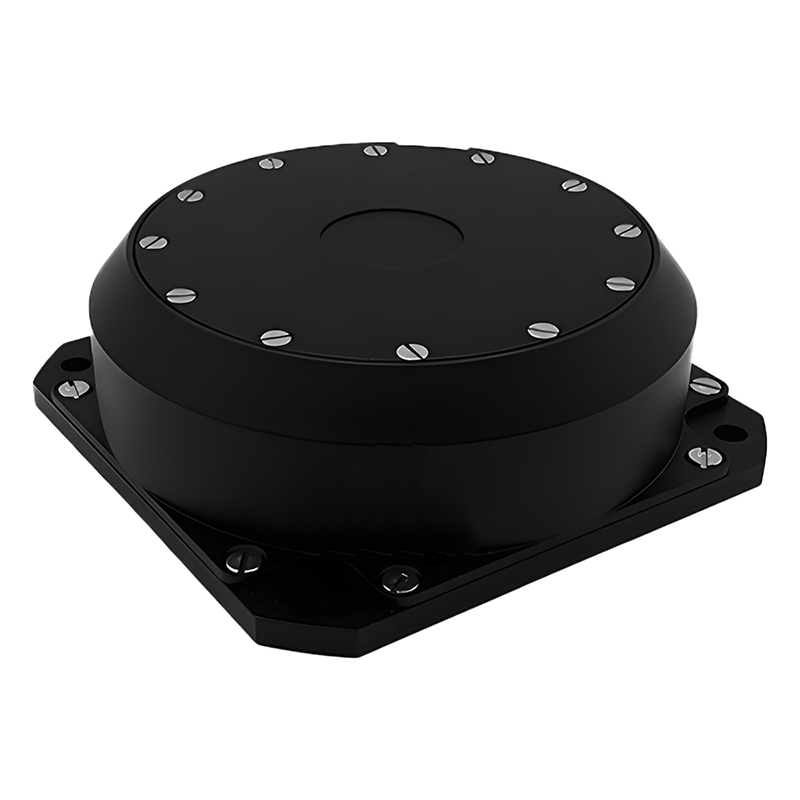

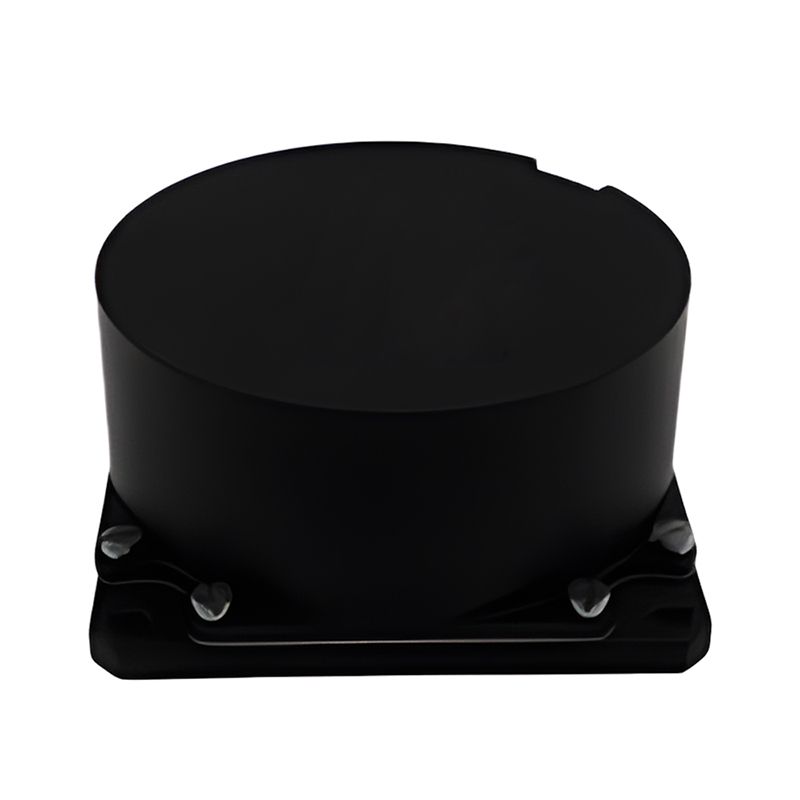

Tomemos como ejemplo el giroscopio de fibra óptica de la serie G:
Precisión del G-F50: 0,1 - 0,3°/h
Precisión del G-F60: 0,05 - 0,2°/h
Los campos de aplicación incluyen: IMU pequeñas, INS, seguimiento servo de cabezales de guía de misiles, módulos fotoeléctricos, aeronaves no tripuladas, etc. Estos productos demuestran las amplias perspectivas de aplicación de los giroscopios de fibra óptica tanto en el campo militar como en el civil.
Los giroscopios de fibra óptica representan un avance significativo en la tecnología de medición rotacional. Al utilizar luz en lugar de componentes mecánicos, ofrecen precisión, fiabilidad y durabilidad superiores. A medida que las industrias siguen exigiendo soluciones de navegación más precisas y compactas, el papel de los giroscopios de fibra óptica seguirá creciendo, lo que permitirá avances en todos los ámbitos, desde los vehículos autónomos hasta la ingeniería aeroespacial.
La próxima vez que escuche hablar de un coche autónomo, una aeronave o cualquier sistema de navegación de alta tecnología, es muy probable que un giroscopio de fibra óptica ayude a garantizar un movimiento suave y preciso. Comprender cómo funcionan estos dispositivos nos permite comprender las sofisticadas tecnologías que hacen que nuestro mundo moderno funcione con mayor eficacia.
