La influencia del entorno de baja presión en los acelerómetros flexibles de cuarzo: una consideración clave en aplicaciones aeroespaciales

Explore cómo los entornos de baja presión en el espacio afectan a los acelerómetros flexibles de cuarzo, su desempeño en aplicaciones aeroespaciales y por qué siguen siendo ideales para el monitoreo de microvibraciones.

En el monitoreo de microvibraciones en la órbita de naves espaciales, el acelerómetro flexible de cuarzo, con su alta sensibilidad y bajo nivel de ruido, se ha convertido en un sensor ideal para medir aceleraciones estáticas y dinámicas. Sin embargo, ¿afectará el entorno de baja presión espacial a su rendimiento? Este artículo analizará a fondo esta cuestión clave.

¿Por qué es tan crucial un entorno de baja presión para los acelerómetros?

Imaginemos que, cuando la nave espacial opera en la órbita baja terrestre, a una altura de 500 kilómetros, se encuentra en un entorno de alto vacío con un grado de vacío de aproximadamente 10⁻⁵ a 10⁻⁶ Pa. Y cuando el acelerómetro flexible de cuarzo está empaquetado, la presión interna es de 1 atmósfera. ¿Qué efectos tendrá esta diferencia de presión?

A medida que aumenta el tiempo de operación en órbita, el aire del interior del encapsulado se irá filtrando gradualmente y la presión disminuirá continuamente, hasta alcanzar el equilibrio con el vacío del espacio. Durante este proceso, el recorrido libre promedio de las moléculas de aire seguirá aumentando e incluso superará los 30 µm. El flujo también pasará gradualmente de viscoso a viscoso-molecular, y finalmente entrará en el flujo molecular cuando la presión sea inferior a 10⁻⁶ Pa.

¿Cómo afecta el cambio en la presión del aire al rendimiento del sensor?

En un entorno aéreo, el movimiento del diafragma sensible de un acelerómetro de cuarzo se ve afectado por el efecto de amortiguación de la membrana. Sin embargo, a medida que disminuye la presión del aire, la amortiguación del aire se reduce cada vez más. En el estado de flujo molecular, es prácticamente nula, dejando únicamente amortiguación electromagnética.

El problema clave radica en lo siguiente: si se produce una fuga de gas significativa durante la misión, el coeficiente de amortiguamiento de la membrana disminuirá significativamente, lo que alterará las características del acelerómetro e impedirá que la vibración libre dispersa se desvanezca eficazmente. Con el tiempo, esto podría afectar el factor de escala y el nivel de ruido del sensor, poniendo en peligro la precisión de la medición.

¿Qué tan significativa es la influencia de la baja presión en el factor de escala?

El análisis de la calibración estática utilizando el método de inclinación gravitacional muestra:

En un entorno aéreo, la fuerza hacia adelante que actúa sobre el componente del péndulo es mg₀, y la fuerza de flotación f_b es ρVg₀. La fuerza electromagnética f es igual a la diferencia entre la fuerza gravitacional y la fuerza de flotación:

\[f = mg_0 - ρVg_0 \]

Entre ellos:

La masa del péndulo m = 8,12×10⁻⁴ kg

La densidad del aire seco ρ = 1,293 kg/m³

El volumen de la parte móvil del componente del péndulo V = 280 mm³

La aceleración gravitacional g₀ = 9,80665 m/s²

El cálculo muestra que la proporción de flotabilidad con respecto al peso del propio componente del péndulo es de aproximadamente el 0,044 %. Esto significa que, en un entorno de vacío, cuando la presión del aire alcanza el equilibrio interior y exterior, el factor de escala del acelerómetro flexible de cuarzo varía tan solo un 0,044 %.

Rendimiento en aplicaciones prácticas

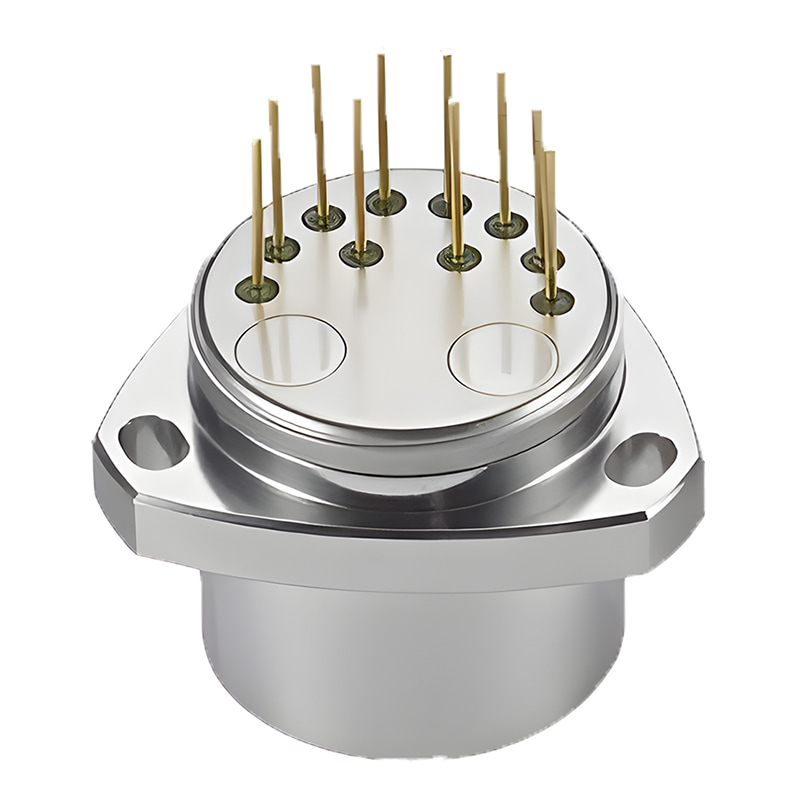

El análisis teórico indica que la influencia de los entornos de baja presión en el factor de escala del sensor es inferior al 0,1 %, y el impacto en la precisión de la medición es insignificante. Cabe destacar la serie AC-1 de acelerómetros flexibles de cuarzo, un modelo diseñado específicamente para aplicaciones aeroespaciales. Entre ellos, el modelo AC-1A ofrece la mayor precisión y posee las siguientes excelentes características:

- Repetibilidad de sesgo cero ≤ 10 μg

- Factor de escala 1,05 - 1,3 mA/g

- Repetibilidad del factor de escala ≤ 15 μg

Estos indicadores de rendimiento los hacen perfectamente adecuados para monitorear el entorno de microvibración de naves espaciales en órbita, y también se pueden aplicar a sistemas de navegación inercial con requisitos de alta precisión y sistemas de medición de ángulos estáticos.

Conclusión: La viabilidad de las aplicaciones espaciales

El análisis exhaustivo indica:

1. El impacto máximo del entorno de vacío en el factor de escala no es más del 0,044%.

2. La influencia del entorno de baja presión en el factor de escala del sensor es inferior al 0,1%.

3. Se puede ignorar el impacto en la precisión de la medición.

Por lo tanto, el acelerómetro flexible de cuarzo es ideal para aplicaciones en órbita a largo plazo. El entorno de baja presión o vacío tiene un impacto mínimo en su factor de escala y ruido. Esta conclusión proporciona una garantía técnica fiable para la monitorización de microvibraciones en naves espaciales y demuestra el excelente rendimiento del acelerómetro flexible de cuarzo en entornos extremos.
