IMU MEMS de alta precisión U6488: el núcleo del control estable para drones y plataformas inteligentes

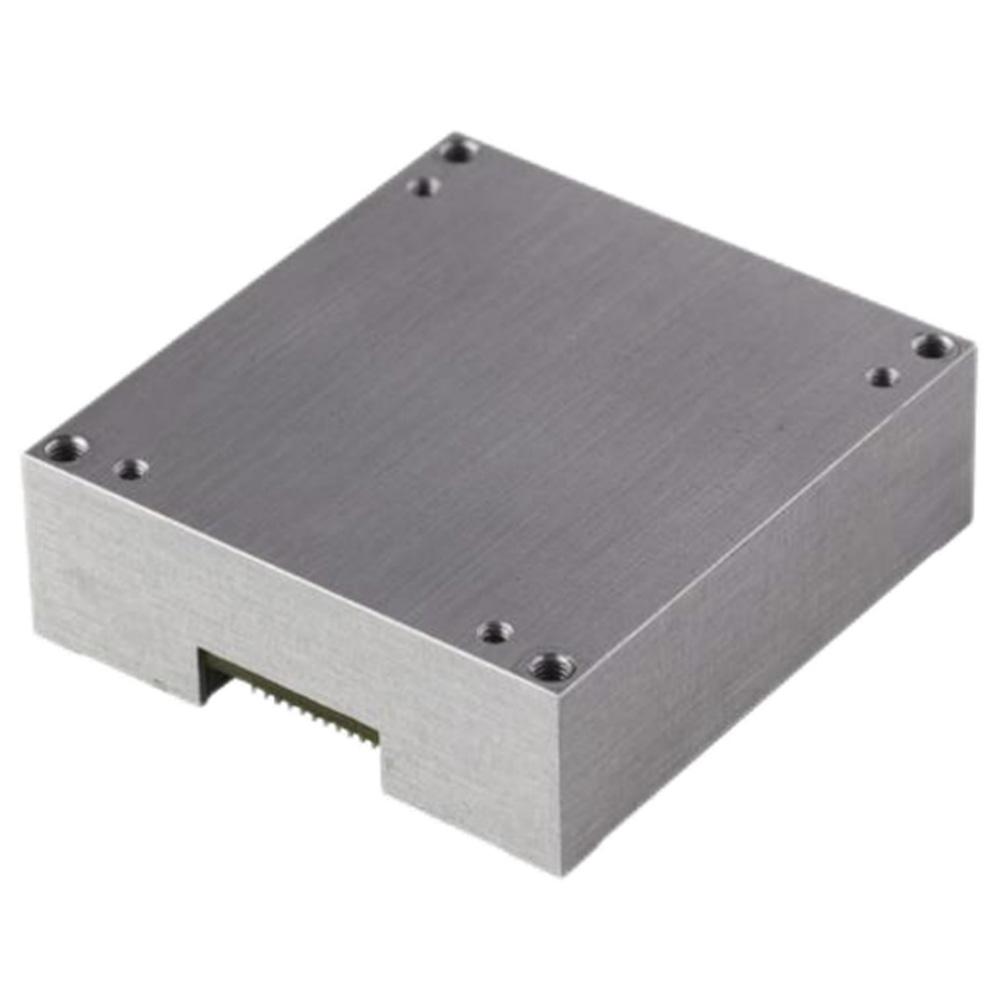

El U6488 es una unidad de medición inercial (IMU) MEMS de grado táctico que integra un giroscopio, un acelerómetro, un magnetómetro y un barómetro de tres ejes. Presenta una estabilidad de polarización del giroscopio de 1°/h, una estabilidad de polarización de la aceleración de 30 μg y una salida SPI de alta velocidad de 2000 Hz. Es ideal para aplicaciones de alta dinámica, como drones industriales, conducción autónoma, robots y sistemas de estabilización de plataformas. Su diseño compacto (47 × 44 × 14 mm, 50 g) y su gran adaptabilidad ambiental lo convierten en un sensor esencial para la navegación y el control de vuelo precisos.

1. U6488: Rendimiento táctico en un paquete compacto

El U6488 es una IMU MEMS de 10 DoF de alto rendimiento que presenta las siguientes especificaciones principales:

• Giroscopio de 3 ejes: rango dinámico de ±450°/s, estabilidad de polarización de Allan de 1°/h, paseo aleatorio de 0,065°/√h

• Acelerómetro de 3 ejes: rango dinámico de ±16 g/±20 g, estabilidad de polarización de Allan de 30 μg, recorrido aleatorio de 0,01 m/s²/√h

• Magnetómetro: rango de ±8 Gauss, resolución de 200 μGauss, densidad de ruido de 50 μGauss

• Barómetro: rango de 450 a 1100 mbar, resolución de 0,1 mbar, precisión absoluta de 1,5 mbar

• Interfaces:SPI hasta 2000 Hz, UART a 230,4 kbps para transmisión de datos de alta velocidad

• Especificaciones físicas:Tamaño de 47 × 44 × 14 mm, con un peso de solo 50 g, ideal para plataformas UAV pequeñas y medianas

Con calibración y compensación de temperatura completa incorporadas y un amplio rango de temperatura de funcionamiento (-40 °C a +85 °C), el U6488 garantiza una salida consistente y precisa incluso en entornos hostiles.

2. IMU: El cerebro de la estabilización del vuelo de los drones

La IMU captura la velocidad angular y la aceleración lineal en tiempo real en un espacio tridimensional, proporcionando retroalimentación esencial al sistema de control de vuelo para el control de bucle cerrado. El U6488 desempeña un papel decisivo en este proceso:

• Estimación de actitudEl giroscopio proporciona datos de velocidad de cabeceo, balanceo y guiñada en tiempo real, lo que permite una estimación precisa de la orientación del dron mediante la integración.

• Retroalimentación de aceleración:El acelerómetro detecta los estados de movimiento del dron, como la aceleración y la desaceleración, mejorando la precisión del control.

• Rumbo magnético:El magnetómetro ofrece una referencia direccional confiable, especialmente crítica en entornos sin GNSS.

• Estimación de altitud:El barómetro mide las variaciones de la presión atmosférica para estimar los cambios de altitud relativa para un vuelo estacionario y un aterrizaje estables.

3. Rendimiento en tiempo real para control de bucle cerrado

En comparación con sensores más lentos como el GPS, el U6488 ofrece una actualización de datos de milisegundos y una latencia ultrabaja. Con frecuencias de muestreo SPI de hasta 2000 Hz, permite actualizaciones de alta frecuencia del bucle de control, cruciales para mantener la estabilidad aérea en condiciones dinámicas.

Así es como se forma el bucle de control de vuelo:

1. El U6488 detecta la actitud actual del dron.

2. El controlador de vuelo calcula el ajuste.

3. El ESC modula las velocidades del motor en consecuencia.

4. La actitud del dron cambia.

5. El U6488 vuelve a detectar el nuevo estado, completando así el circuito cerrado.

Sin la retroalimentación en tiempo real de la IMU, este circuito de control simplemente no se puede establecer.

4. Habilitando el futuro de los sistemas autónomos

Además de satisfacer las necesidades actuales de control de vuelo, el U6488 está diseñado para el futuro de la toma de decisiones autónoma y la colaboración en enjambre:

• SPI de alta velocidad Permite el intercambio de datos de baja latencia para la planificación dinámica de rutas y la evitación de obstáculos.

• Diseño ligero (50 g) Admite requisitos estrictos de carga útil para plataformas de drones compactos.

• Alta confiabilidadCon un MTBF de 20.000 horas, el U6488 admite operaciones de larga duración y sin necesidad de mantenimiento.

Conclusión:
Al combinar el rendimiento de detección inercial de grado táctico, un diseño liviano e interfaces de comunicación de alta velocidad, el U6488 no solo es el "sensor central" para el control de vuelo estable de drones, sino también el "motor de percepción" para los sistemas inteligentes de próxima generación.
