Descripción general completa de la línea de productos de sensores de inclinación dinámica de la serie TD.

Antecedentes técnicos: Transición de la medición estática a los modos duales estático-dinámicos.

Los inclinómetros tradicionales utilizan acelerómetros MEMS para medir la componente de la aceleración gravitatoria a lo largo de un eje sensible y calcular el ángulo, logrando una alta precisión en entornos estáticos o cuasiestáticos. Sin embargo, cuando la plataforma se ve sometida a movimiento, vibración o impacto, las aceleraciones externas se superponen a la aceleración gravitatoria, provocando una distorsión significativa en la medición. Esta limitación inherente restringe el uso de los inclinómetros tradicionales en escenarios dinámicos, como plataformas móviles, maquinaria de construcción y robótica.

La serie TD de inclinómetros dinámicos resuelve este desafío mediante una arquitectura de fusión que combina un acelerómetro MEMS de 3 ejes y un giroscopio de 3 ejes, junto con un algoritmo de fusión de modo dual que integra capacidades estáticas y dinámicas. La tecnología clave reside en la capacidad del sistema para evaluar el entorno operativo en tiempo real: en modo estático, emplea un algoritmo estático para garantizar la máxima precisión; en modo dinámico, cambia automáticamente a un algoritmo dinámico basado en un filtro de Kalman de orden N. Al fusionar la estabilidad de baja frecuencia del acelerómetro con la respuesta de alta frecuencia del giroscopio, el sistema suprime eficazmente los errores de medición causados ​​por vibraciones e impactos. Este enfoque técnico permite que la serie TD genere datos de inclinación estables y fiables de forma consistente en entornos dinámicos complejos.

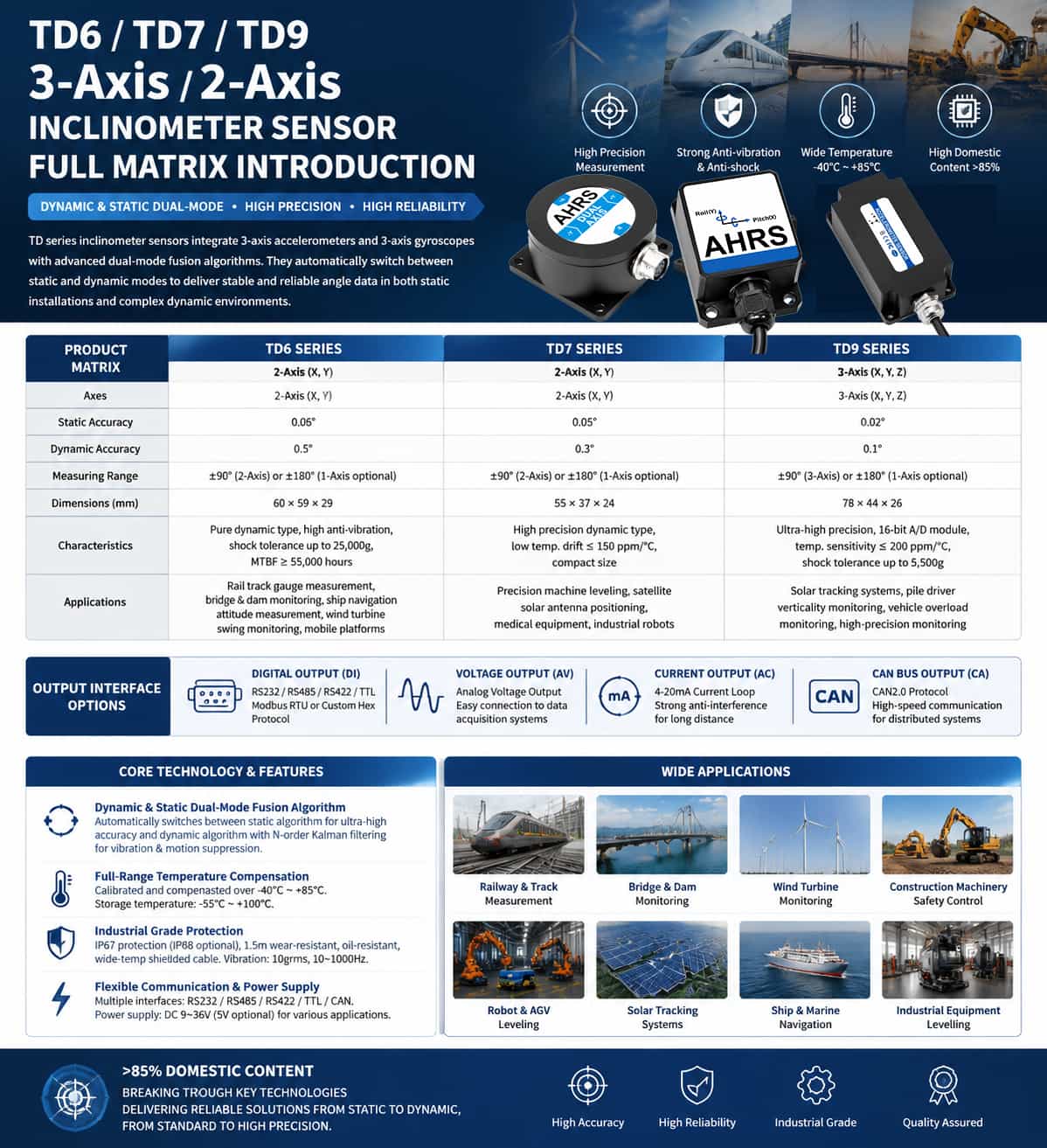

Matriz de productos: Cuatro series con posicionamiento diferenciado

La serie TD satisface una amplia gama de necesidades, desde requisitos industriales estándar hasta aplicaciones de alta precisión; los productos se clasifican en cuatro niveles según los niveles de precisión y los escenarios de aplicación:

La serie TD5 es un inclinómetro triaxial industrial estándar que ofrece una precisión estática de 0,1° y una precisión dinámica de 0,5°. Incorpora un acelerómetro y un giroscopio triaxiales, lo que permite la monitorización de la inclinación en los ejes X, Y y Z, con un rango de medición de ±90° (triaxial) o ±180° (monoaxial opcional). Con un porcentaje de componentes nacionales superior al 85%, es ideal para aplicaciones industriales como el control de equilibrio de carretillas elevadoras, plataformas elevadoras, maquinaria de descarga y protección antivuelco para pilotes de carga.

La serie TD6 se posiciona como un inclinómetro de doble eje puramente dinámico, diseñado específicamente para plataformas móviles y entornos de alta vibración. Ofrece una precisión estática de 0,06° y una precisión dinámica de 0,5°, gracias a un giroscopio vertical integrado y un algoritmo de filtro de Kalman de orden N. Las fuentes de error se eliminan mediante diversas técnicas, como la compensación no lineal, la compensación de ortogonalidad y la compensación de deriva térmica. Con un tiempo medio entre fallos (MTBF) de ≥55 000 horas y una tolerancia a impactos de 25 000 g, destaca en escenarios de alta dinámica, como la medición de ancho de vía ferroviario, la monitorización de puentes y presas, la medición de actitud en navegación marítima y la monitorización de oscilaciones en turbinas eólicas.

La serie TD7 representa inclinómetros dinámicos de alta precisión, con una precisión estática mejorada de 0,05° y una precisión dinámica de 0,3°. Basándose en el modelo TD6, incorpora un control de deriva de temperatura optimizado (≤150 ppm/℃) y un tamaño compacto de 55 × 37 × 24 mm. Es ideal para aplicaciones que requieren una precisión superior y dimensiones compactas, como el control de nivelación para máquinas herramienta de precisión, el posicionamiento para paneles solares satelitales y equipos médicos.

La serie TD9 es el producto estrella de la línea TD, ofreciendo una precisión estática excepcional de 0,02° y una precisión dinámica de 0,1°. Incorpora un módulo A/D de 16 bits de alta precisión y un sensor de temperatura, con un coeficiente de sensibilidad a la temperatura de ≤200 ppm/℃ y una tolerancia a los golpes de 5500 g. Admite la monitorización de la inclinación triaxial (X, Y, Z) y se utiliza ampliamente en aplicaciones que requieren una precisión de medición extrema, como sistemas de seguimiento fotovoltaico, monitorización de la verticalidad para plataformas de pilotaje y monitorización de la sobrecarga de vehículos.

Matriz de interfaz de salida: Cobertura completa de interfaces digitales, analógicas y de bus.

Otra ventaja fundamental de la serie TD es su amplia gama de interfaces de salida. Cada serie de precisión ofrece tres tipos de salida (digital, analógica y bus), lo que permite a los usuarios realizar selecciones flexibles en función de los requisitos de sus sistemas de control de back-end.

Salida digital (DI): Utiliza niveles de señal RS232, RS485, RS422 o TTL y admite protocolos Modbus RTU estándar o hexadecimales personalizados. Los datos se transmiten directamente en formato digital con alta inmunidad a las interferencias, lo que permite su integración directa con sistemas digitales como PLC y PC industriales.

Salida de voltaje (AV): Emite una señal de voltaje analógica, lo que facilita la conexión a tarjetas o instrumentos de adquisición de datos tradicionales basados ​​en voltaje para la lectura y el procesamiento directo de la señal.

Salida de corriente (CA): Utiliza la salida de bucle de corriente estándar industrial de 4 a 20 mA. Ofrece una gran inmunidad a las interferencias, lo que la hace especialmente adecuada para la transmisión a larga distancia y entornos industriales exigentes.

Salida de bus CAN (CA): Admite el protocolo CAN 2.0, lo que la hace ideal para sistemas de control distribuido, como los utilizados en aplicaciones automotrices y robóticas, que requieren una comunicación de bus de alta velocidad.

Características técnicas principales

Toda la serie TD comparte las siguientes plataformas tecnológicas principales:

Algoritmo de fusión de modo dual dinámico-estático: El sistema identifica automáticamente su estado operativo actual analizando datos de aceleración y velocidad angular en tiempo real. Emplea un algoritmo estático durante los periodos de reposo para garantizar la máxima precisión y cambia a un algoritmo dinámico durante el movimiento, fusionando los datos del giroscopio para compensar las interferencias inducidas por la aceleración. Este mecanismo permite que un solo sensor gestione dos condiciones de funcionamiento muy diferentes: instalación estática y aplicaciones dinámicas en soportes.

Compensación de temperatura y envejecimiento integral: Antes de salir de fábrica, todos los productos se someten a una rigurosa calibración, compensación de temperatura y pruebas de estabilidad a largo plazo (envejecimiento). El rango de temperatura de funcionamiento abarca de -40 °C a +85 °C, con un rango de temperatura de almacenamiento de -55 °C a +100 °C.

Protección y fiabilidad de grado industrial: Toda la serie cuenta con un grado de protección IP67 (IP68 disponible bajo pedido) e incluye de serie un cable blindado de 1,5 metros resistente al desgaste y al aceite, y apto para un amplio rango de temperaturas. La resistencia de aislamiento es ≥100 MΩ y la resistencia a las vibraciones cumple con los estándares de 10 grms (10–1000 Hz).

Comunicación y alimentación flexibles: Las interfaces de salida incluyen opciones para RS232, RS485, RS422, TTL y bus CAN, compatibles con Modbus RTU y protocolos hexadecimales personalizados. El amplio rango de voltaje de entrada (CC 9–36 V, con 5 V opcional) se adapta a diversas condiciones de alimentación presentes en entornos industriales. Recomendaciones de selección

Los cuatro productos de la serie TD conforman una gama completa que abarca un amplio espectro de especificaciones, desde el grado industrial estándar hasta la ultra alta precisión, configuraciones de 3 y 2 ejes, y diseños de uso general y compactos. El TD5 es una opción rentable para aplicaciones industriales estándar que requieren monitorización de 3 ejes, mientras que el TD6, optimizado específicamente para un rendimiento dinámico, es más adecuado para plataformas móviles y entornos con alta vibración. El TD7 ofrece una solución óptima cuando se requiere alta precisión y un tamaño compacto. Finalmente, para aplicaciones que exigen la máxima precisión, como el seguimiento solar y la monitorización de alta exactitud, el TD9 representa la cúspide de la tecnología de inclinómetros MEMS nacionales, con una precisión estática de 0,02° y una precisión dinámica de 0,1°. Con un porcentaje de componentes nacionales superior al 85 %, la serie no solo supera importantes barreras tecnológicas, sino que también proporciona a las industrias soluciones completas de medición de inclinación que abarcan todo el rango, desde la monitorización estática hasta la dinámica, y desde el rendimiento estándar hasta el de alta precisión.
