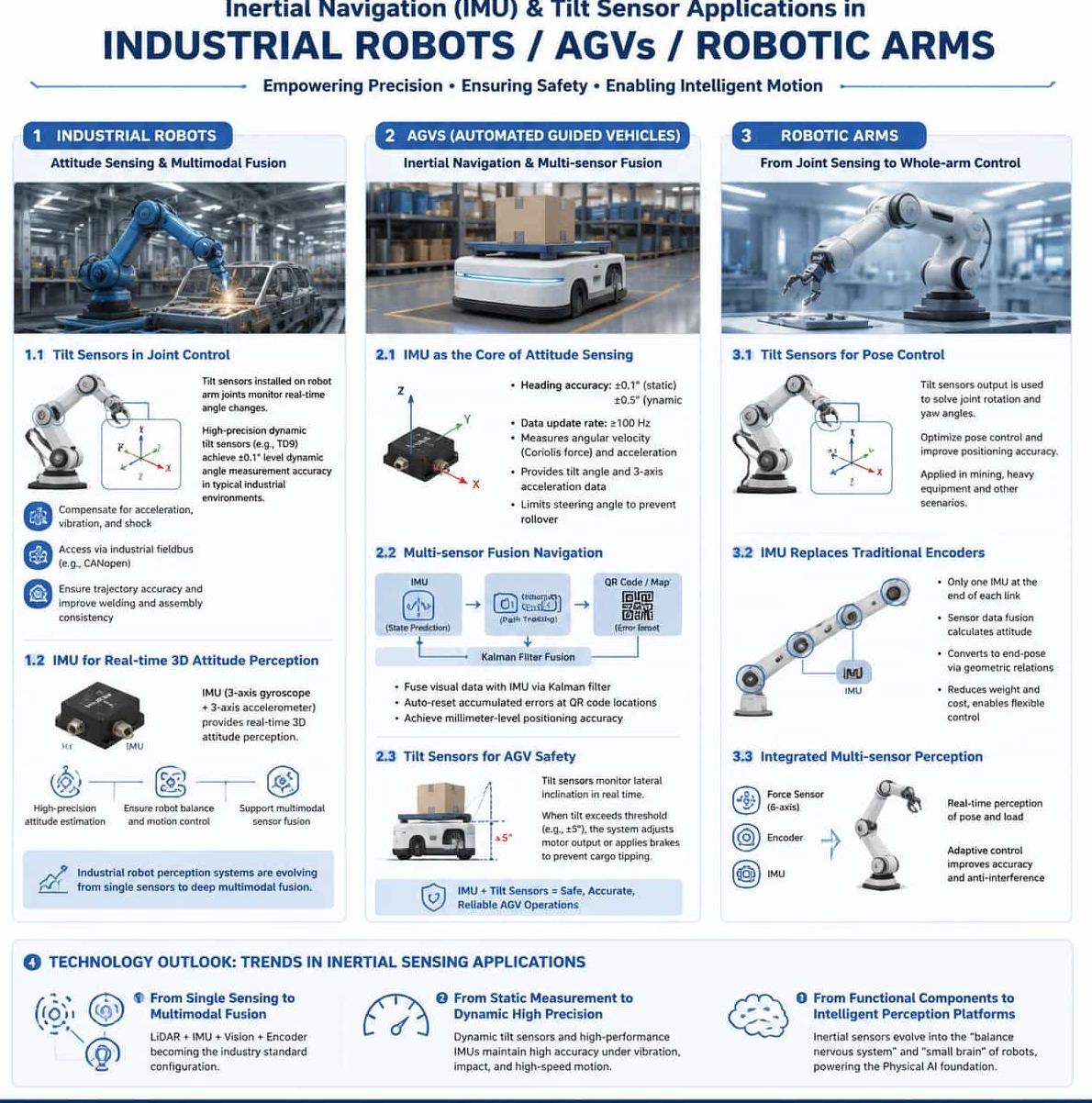

Aplicación de la navegación inercial y los sensores de inclinación en robots industriales, vehículos guiados automáticamente (AGV) y brazos robóticos.

1. Introducción

Impulsados ​​por la ola de fabricación inteligente y automatización, los robots industriales, los vehículos guiados automáticamente (AGV) y los brazos robóticos se están convirtiendo en unidades de ejecución fundamentales en los sistemas de producción industrial modernos. Sin embargo, ya se trate de AGV de alta velocidad que navegan por complejos suelos de fábrica o de brazos robóticos multieje que realizan operaciones a nivel micrométrico durante el ensamblaje de precisión, la detección precisa de la orientación y el control del movimiento son capacidades indispensables. Las unidades de medición inercial (IMU) y los inclinómetros son los componentes clave que proporcionan a estos dispositivos funciones similares a las del "sentido del equilibrio" y el "cerebelo".

2. Robots industriales: detección de actitud y fusión multimodal

Los robots industriales que operan en entornos como soldadura, ensamblaje y manipulación de materiales exigen una precisión y repetibilidad extremadamente altas en sus trayectorias de movimiento. Si bien los codificadores tradicionales proporcionan información sobre el ángulo de las articulaciones, depender únicamente de ellos a menudo no satisface los requisitos de control de alta precisión, especialmente en condiciones de movimiento a alta velocidad, vibración, impacto o funcionamiento prolongado. La introducción de sensores de navegación inercial e inclinómetros ofrece una nueva dimensión en la detección de la orientación para robots industriales.

2.1. Aplicación de inclinómetros en el control articular

En los robots industriales, los inclinómetros dinámicos instalados en las articulaciones de los brazos robóticos monitorizan los cambios angulares en varios ejes en tiempo real. Los inclinómetros dinámicos de alta precisión, basados ​​en acelerómetros y giroscopios MEMS 3D, utilizan algoritmos inteligentes para fusionar las señales de ambos sensores. Esto compensa eficazmente el impacto de la aceleración, la vibración y los golpes en la salida angular. Por ejemplo, el modelo TD9 de Maixinminwei logra una precisión de medición angular dinámica superior a ±0,1° en entornos industriales típicos. La integración de estos sensores en sistemas de control mediante buses de campo industriales (como CANopen) permite la calibración de trayectorias en tiempo real, lo que garantiza la consistencia en tareas como la soldadura y el ensamblaje; en la fabricación de automóviles, esto mejora significativamente la precisión posicional de los puntos de soldadura de la carrocería.

Desde una perspectiva técnica, para abordar problemas como la baja precisión de medición y los complejos algoritmos de control asociados con los sensores de ángulo de los robots industriales, los investigadores han diseñado un método de análisis de precisión basado en filtros de suavizado. Al aplicar un filtro Savitzky-Golay a los datos brutos adquiridos por los sensores, se reducen eficazmente los errores de salida. 2.2. La IMU proporciona detección de actitud espacial 3D en tiempo real.

El papel de las Unidades de Medición Inercial (IMU) en los robots industriales es cada vez más crucial. Una IMU suele constar de un giroscopio de tres ejes y un acelerómetro de tres ejes; la integración de los datos del giroscopio permite determinar los cambios de actitud, mientras que la combinación de estos con los datos del acelerómetro posibilita el cálculo preciso de los ángulos de cabeceo y balanceo. Las IMU MEMS de alto rendimiento proporcionan a los robots una detección espacial tridimensional de la actitud en tiempo real, lo que garantiza el control de la estabilidad y una movilidad eficaz.

La tecnología de navegación inercial de precisión está ganando terreno rápidamente en el sector de la robótica industrial. Los chips IMU de grado automotriz, que utilizan diseños MEMS avanzados y encapsulados cerámicos herméticos, ofrecen alta precisión, fiabilidad y estabilidad en un amplio rango de temperaturas. Se observa una tendencia hacia la integración profunda de la detección LiDAR y la navegación inercial de precisión, combinando ambas tecnologías para desarrollar soluciones de fusión de sensores multimodales para campos como la IA integrada y la robótica industrial. Esta tendencia representa un cambio en los sistemas de percepción de los robots industriales, pasando de configuraciones de un solo sensor a una profunda fusión multimodal.

3. AGV: Navegación inercial y posicionamiento por fusión de múltiples fuentes

Los vehículos guiados automáticamente (AGV) son componentes clave de los sistemas logísticos en las fábricas inteligentes; su precisión de navegación influye directamente en la eficiencia del manejo de materiales y la seguridad de la producción. Los métodos de navegación tradicionales, como la guía por banda magnética y el posicionamiento mediante código QR, presentan limitaciones como trayectorias fijas, altos costos de implementación y susceptibilidad a interferencias ambientales. En cambio, la aplicación de la navegación inercial y los sensores de inclinación ha revolucionado la navegación de los AGV.

3.1. La IMU como núcleo de la detección de actitud de los AGV

La IMU es el componente principal que permite la detección de actitud y movimiento en los AGV; sin ella, el vehículo perdería su capacidad para detectar la actitud, lo que provocaría fallos en el control de movimiento y una caída significativa en la precisión operativa. Los módulos IMU basados ​​en AGV utilizan sensores MEMS de tres ejes, logrando una precisión del ángulo de rumbo de ±0,1° en condiciones estáticas y ±0,5° en condiciones dinámicas, con frecuencias de actualización de datos que suelen superar los 100 Hz.

Las unidades de medición inercial (IMU) de alta precisión miden la fuerza de Coriolis mediante giroscopios MEMS para detectar con exactitud cualquier desviación de la velocidad angular respecto al movimiento lineal. Simultáneamente, sus acelerómetros proporcionan datos sobre la inclinación del vehículo con respecto al plano horizontal y la aceleración en los tres ejes. A partir de esta información, el sistema establece un umbral máximo de ángulo de dirección para limitar activamente el rango de giro, evitando así eficazmente los vuelcos.

3.2. Navegación por fusión multisensor

Los sensores individuales presentan limitaciones inherentes en entornos complejos: los sistemas SLAM visuales sufren una menor precisión de localización debido a factores ambientales dinámicos, mientras que los sistemas de navegación inercial (INS) son propensos a errores de deriva que se acumulan con el tiempo. Por consiguiente, la fusión multisensor se ha convertido en la solución principal para la navegación de vehículos guiados automáticamente (AGV).

En aplicaciones prácticas, las señales INS se utilizan para la predicción del estado del AGV, mientras que la navegación por seguimiento de trayectoria y la navegación visual RGB-D se combinan para formar un sistema de visión multicámara que corrige los errores INS acumulados mediante la observación del sistema. Un algoritmo de filtro de Kalman fusiona datos visuales e inerciales, lo que permite restablecer automáticamente los errores acumulados en las ubicaciones de los códigos QR. Un algoritmo de navegación AGV que combina el control PID dual con la tecnología de navegación inercial logra una precisión de posicionamiento a nivel milimétrico mediante una arquitectura de control de doble bucle cerrado, al tiempo que reduce la densidad necesaria de colocación de códigos QR.

En entornos con espacio limitado y señales satelitales deficientes, como las fábricas de hongos comestibles, los investigadores han utilizado filtros de Kalman de estado de error para fusionar datos de codificadores y unidades de medición inercial (IMU), logrando una navegación confiable en pasillos estrechos y entornos con pocos detalles. En entornos degradados, como túneles de cables, los algoritmos SLAM visuales-inerciales basados ​​en la fusión de características de puntos y líneas resuelven eficazmente los problemas de localización en entornos con texturas repetitivas.

3.3. Inclinómetros que garantizan la seguridad operativa de los vehículos guiados automáticamente (AGV).

Los inclinómetros desempeñan un papel fundamental en los sistemas antivuelco de los vehículos guiados automáticamente (AGV). Un inclinómetro integrado en el chasis del AGV monitoriza dinámicamente el ángulo de inclinación del vehículo durante los giros o las fluctuaciones de carga; si la inclinación supera un umbral preestablecido (p. ej., ±5°), el sistema ajusta inmediatamente la potencia del motor o aplica los frenos para evitar que la carga vuelque. Los inclinómetros con un alto grado de protección (como IP69K) son capaces de soportar las duras condiciones de los almacenes, incluyendo suelos mojados y polvo.

4. Brazos robóticos: desde la detección de articulaciones hasta el control del brazo completo.

Los brazos robóticos son actuadores fundamentales en la automatización industrial, y su precisión y flexibilidad de movimiento determinan directamente la calidad y eficiencia de la producción. La aplicación de sensores inerciales e inclinómetros en brazos robóticos está evolucionando desde la simple medición de ángulos hacia la percepción de estado completo y el control inteligente. 4.1. Control preciso de la postura del brazo robótico mediante sensores de inclinación.

Los sensores de inclinación desempeñan un papel crucial en el control de la posición de los brazos robóticos. Una invención patentada describe un método de control de posición basado en sensores de inclinación; mediante la construcción de un modelo matemático y el cálculo de los ángulos de rotación y guiñada del brazo robótico a partir de las señales de los sensores, el método optimiza el control de posición y mejora la precisión del posicionamiento. Esta tecnología ya se ha aplicado en proyectos de demostración para operaciones inteligentes de minería de carbón.

En maquinaria pesada como las rozadoras de carbón, la instalación de sensores de inclinación dinámicos a prueba de explosiones en la pluma de corte permite medir el ángulo de cabeceo del cabezal. Al combinarse con sensores de ángulo para medir el ángulo de guiñada, el sistema puede obtener datos precisos en tiempo real sobre la orientación del cabezal con respecto al cuerpo de la máquina. Este sistema se caracteriza por su estructura simple, facilidad de instalación y gran adaptabilidad ambiental.

4.2. Unidades de medición inercial (IMU) que reemplazan a los codificadores tradicionales

Los brazos robóticos articulados accionados por cables presentan cuerpos delgados y movimientos flexibles, lo que les permite realizar tareas como inspección y mantenimiento en espacios reducidos y entornos complejos y no estructurados. Sin embargo, la gran cantidad de articulaciones cinemáticas encarece la instalación de codificadores en cada una de ellas; además, si el diámetro exterior del brazo robótico es demasiado pequeño, es posible que no se encuentren codificadores adecuados.

Para abordar este desafío, se desarrolló un método de detección y control de estado basado en IMU externas para brazos robóticos articulados accionados por cables. Se coloca una IMU en el extremo de cada segmento articulado; la fusión de datos de los sensores se utiliza para calcular la orientación de la IMU en tiempo real, la cual se convierte posteriormente en la orientación del extremo del segmento según relaciones geométricas. Este enfoque reduce eficazmente el peso del brazo robótico y mejora la flexibilidad de control.

En el campo de los brazos robóticos flexibles, se emplean sistemas de fusión de sensores multi-IMU para estimar la posición y la orientación. Los eslabones flexibles se modelan como una serie de segmentos rígidos, cuyos ángulos articulares se estiman mediante datos de acelerómetro y giroscopio. La implementación de un control de bucle cerrado mediante retroalimentación de orientación de IMU en tiempo real mejora significativamente la robustez operativa y la flexibilidad del brazo robótico.

4.3. Detección integral mediante la integración de múltiples sensores.

Los modernos sistemas de control de movimiento de alta precisión para brazos robóticos están evolucionando hacia la integración multisensor. Al integrar sensores de fuerza de seis ejes, codificadores y unidades de medición inercial (IMU), el sistema puede detectar la posición y la carga del brazo robótico en tiempo real. Combinada con algoritmos de control adaptativo de modo deslizante, esta integración mejora significativamente la precisión del movimiento y la capacidad de rechazo de perturbaciones. A nivel del efector final, los métodos que utilizan IMU para adquirir datos de posición en tiempo real pueden compensar eficazmente las desviaciones de posición causadas por la torsión de las articulaciones y los errores de conexión.

5. Perspectivas tecnológicas: Fusión multisensorial profunda

La aplicación de la navegación inercial y los sensores inclinómetros en robots industriales, vehículos guiados automáticamente (AGV) y brazos robóticos se caracteriza por tres tendencias principales:

En primer lugar, la evolución de la detección monomodal a la fusión multimodal. Dado que un solo sensor no puede abordar todos los desafíos de los entornos industriales complejos, la fusión multisensor —que combina LiDAR, IMU, sistemas de visión y codificadores— se está convirtiendo en el estándar de la industria.

En segundo lugar, el cambio de la medición estática a la detección dinámica de alta precisión. Los inclinómetros estáticos tradicionales ya no satisfacen las exigencias de los escenarios de movimiento a alta velocidad; por el contrario, los inclinómetros dinámicos y las IMU de alto rendimiento combinan datos de acelerómetro y giroscopio para mantener una salida de alta precisión incluso en condiciones de vibración, impacto y movimiento rápido.

En tercer lugar, la actualización de componentes funcionales a plataformas de detección inteligentes. Impulsados ​​por el desarrollo de la IA integrada y los robots humanoides, los sensores de posición inerciales están evolucionando de simples elementos de medición a los "nervios del equilibrio" y el "cerebelo" de los robots. Las empresas relevantes han establecido ecosistemas tecnológicos y de productos integrales —que abarcan chips de sensores, módulos y ensamblajes de sistemas— que sirven como la "base física de la IA" para robots y dispositivos inteligentes.
