En la era del rápido desarrollo de la automatización industrial y el Internet de las Cosas (IoT), la capacidad de comunicación entre sensores y sistemas de control suele determinar la complejidad de la implementación del proyecto y la fiabilidad general del sistema. Gracias a sus amplias configuraciones de interfaz de comunicación, la serie TD de inclinómetros dinámicos ofrece soluciones flexibles e integrales para la medición de la orientación en diversos escenarios.

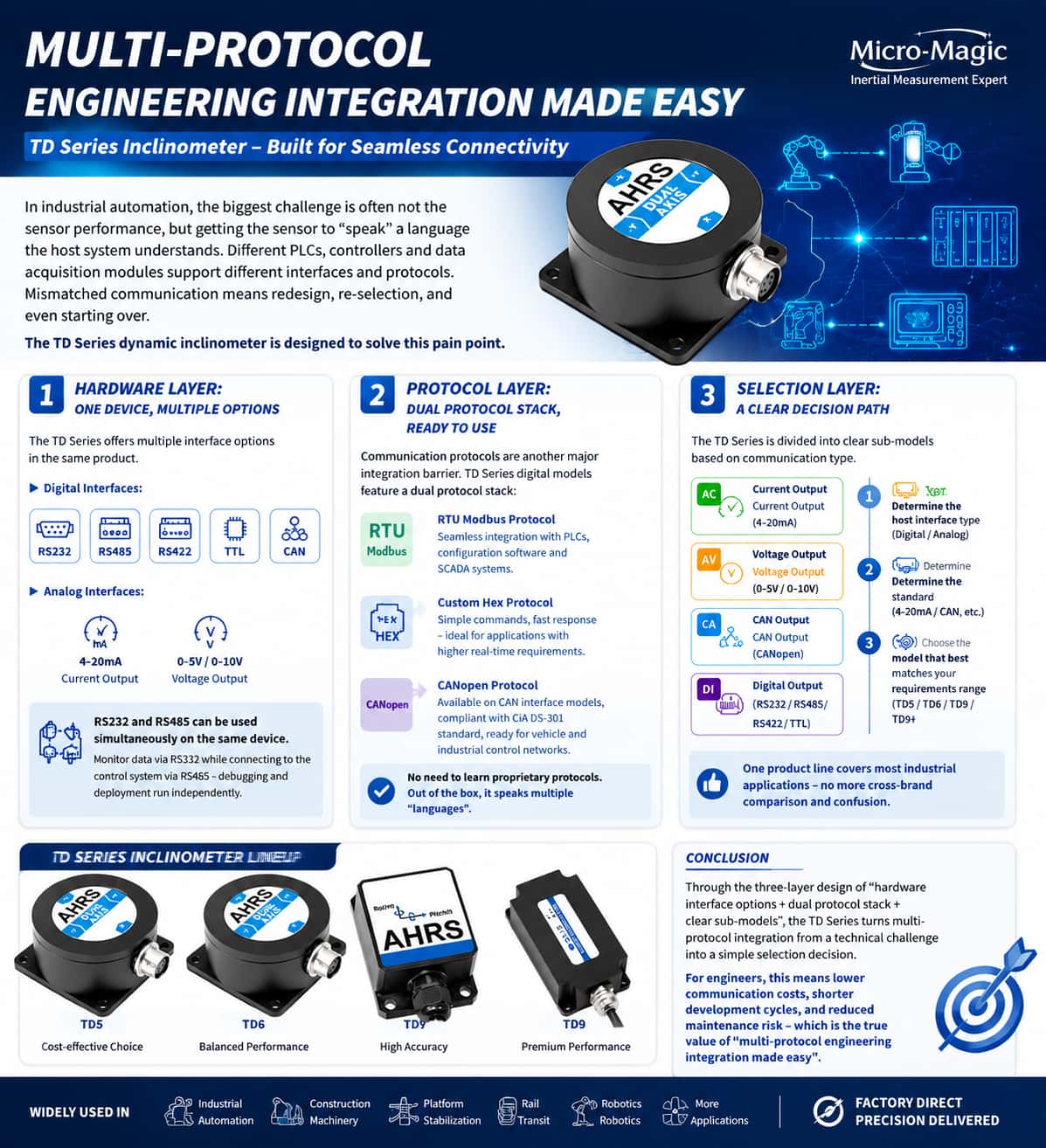

1. Descripción general de las interfaces de comunicación: selección y adaptación flexibles.
La serie TD abarca una amplia gama de modelos que cubren todos los métodos de comunicación más utilizados en el sector industrial, clasificados en interfaces digitales y analógicas. Las interfaces digitales incluyen RS232, RS485, RS422, TTL y bus CAN; las interfaces analógicas están disponibles en versiones de corriente y voltaje, con salidas de 4–20 mA y 0–20 mA (corriente) y de 0–5 V, 0,5–4,5 V y 0–10 V (voltaje). En cuanto a los protocolos de comunicación, los productos son compatibles con Modbus RTU, el protocolo personalizado 0x68 y CANopen, logrando así una funcionalidad multifuncional y una adaptación bajo demanda.
2. Interfaces digitales: canales flexibles para el intercambio de datos
Los modelos de la serie TD con interfaces digitales admiten diversos métodos de salida, incluidos RS232, RS485, RS422, TTL y CAN. Esta filosofía de diseño de "interfaz múltiple" permite a los ingenieros seleccionar el método de comunicación que mejor se adapte a sus requisitos específicos.
El protocolo RS232 es ideal para la comunicación punto a punto de corto alcance, ya que facilita la depuración y ofrece una gran compatibilidad.
El protocolo RS485 admite la transmisión a larga distancia de hasta 2000 metros y permite la conexión de múltiples nodos de sensores, lo que lo convierte en la opción preferida para los buses de campo industriales.
El protocolo RS422 admite la comunicación dúplex completa, lo que lo hace adecuado para escenarios que requieren la transmisión y recepción simultánea de datos.
La tecnología TTL opera con niveles lógicos de 3,3 V/5 V, lo que facilita la integración directa con sistemas embebidos (como STM32 y Arduino).
El bus CAN está diseñado específicamente para aplicaciones de control automotriz e industrial, ofreciendo una sólida resistencia a las interferencias y un alto rendimiento en tiempo real.
3. Interfaces analógicas: señales industriales clásicas y fiables.
Para entornos industriales tradicionales que aún dependen en gran medida de los módulos de adquisición de datos analógicos PLC, la serie TD ofrece una gama completa de soluciones de salida analógica. Los modelos de salida de corriente admiten rangos de 4–20 mA, 0–20 mA y 0–24 mA. El rango de 4–20 mA es el estándar industrial más común y ofrece ventajas como una fuerte inmunidad al ruido y la idoneidad para la transmisión a larga distancia. La salida de punto cero corresponde a 12 mA (para el modo de 4–20 mA) o 10 mA (para el modo de 0–20 mA), con un cálculo de ángulo basado en una relación proporcional lineal simple y confiable.
Los modelos de salida de voltaje admiten tres rangos de salida: 0–5 V, 0,5–4,5 V y 0–10 V, lo que garantiza la compatibilidad con los módulos de entrada analógica de diversos PLC. La salida de punto cero corresponde a 2,5 V (para el modo de 0–5 V) o 5 V (para el modo de 0–10 V), utilizando un método de cálculo igualmente sencillo.
La principal ventaja de las interfaces analógicas es su funcionalidad "plug-and-play"; no es necesario escribir protocolos de comunicación complejos. Los valores angulares se pueden obtener directamente mediante la adquisición de lecturas de voltaje o corriente a través de un convertidor analógico-digital (ADC), lo que reduce significativamente las barreras para la integración del sistema.
4. Protocolos de comunicación: una combinación de estandarización y personalización.
A nivel de protocolo, la serie TD equilibra la estandarización con la flexibilidad.
El protocolo Modbus RTU, un estándar de facto en la automatización industrial, es ampliamente compatible a través de la interfaz RS485. Mediante el uso de códigos de función Modbus estándar (como 0x03 para la lectura de datos), el dispositivo puede conectarse fácilmente con diversos PLC, software HMI/SCADA y sistemas de control.
El protocolo personalizado es un protocolo de comunicación hexadecimal de alta eficiencia utilizado por modelos digitales. Los marcos de datos comienzan con el identificador 0x68 e incluyen campos para la longitud de los datos, el código de dirección, la palabra de comando, la carga útil de datos y la suma de verificación. Este protocolo admite una amplia gama de funciones, que incluyen la lectura de ángulos de uno o dos ejes, el establecimiento de puntos cero relativos/absolutos, el ajuste de la velocidad de transmisión, la alternancia entre los modos de solicitud-respuesta y salida automática, y la modificación de las direcciones de los módulos; todo ello caracterizado por comandos concisos y tiempos de respuesta rápidos.
El protocolo CANopen está diseñado específicamente para productos con interfaces CAN y utiliza la pila de protocolos CANopen estándar. La configuración de parámetros se gestiona mediante SDO (Objetos de Datos de Servicio), mientras que la transmisión de datos de ángulo en tiempo real se realiza mediante PDO (Objetos de Datos de Proceso). Admite características como la configuración de ID de nodo (por defecto 0x05), ajustes de velocidad de transmisión (configurable de 100 kbps a 1 Mbps) y múltiples velocidades de salida de datos (de 5 Hz a 50 Hz), cumpliendo plenamente los requisitos de las aplicaciones de control industrial y automotrices. 5. Recomendaciones de selección
Al seleccionar un modelo para un proyecto específico, tenga en cuenta los siguientes factores:
Interfaz del sistema de control: Si el sistema ya utiliza un bus RS485, priorice RS485+Modbus; si utiliza módulos analógicos PLC, opte por una salida de corriente de 4–20 mA o una salida de voltaje de 0–10 V.
Distancia de transmisión: Para distancias largas (>50 metros), se recomienda RS485 o una salida de corriente de 4–20 mA; para distancias cortas, RS232, TTL o salida de voltaje son opciones adecuadas.
Requisitos en tiempo real: Para aplicaciones que requieren procesamiento en tiempo real (como robótica o control de vehículos), se recomienda una interfaz CAN; para la monitorización industrial general, bastarán las interfaces digitales o analógicas.
Redes multinodo: Cuando es necesario conectar varios sensores en paralelo, la opción óptima es RS485+Modbus o el bus CAN.
Conclusión
Gracias a su diseño de doble interfaz (que admite salidas digitales y analógicas) y su compatibilidad con múltiples protocolos —incluidos Modbus, protocolos personalizados y CANopen—, los inclinómetros dinámicos de la serie TD reflejan fielmente la filosofía de diseño de "una plataforma, múltiples interfaces y adaptación bajo demanda". Tanto si está creando un nuevo sistema de IoT industrial como si está actualizando un armario de control PLC tradicional, la serie TD ofrece la solución de comunicación ideal, simplificando la adquisición de datos de inclinómetros como nunca antes.
