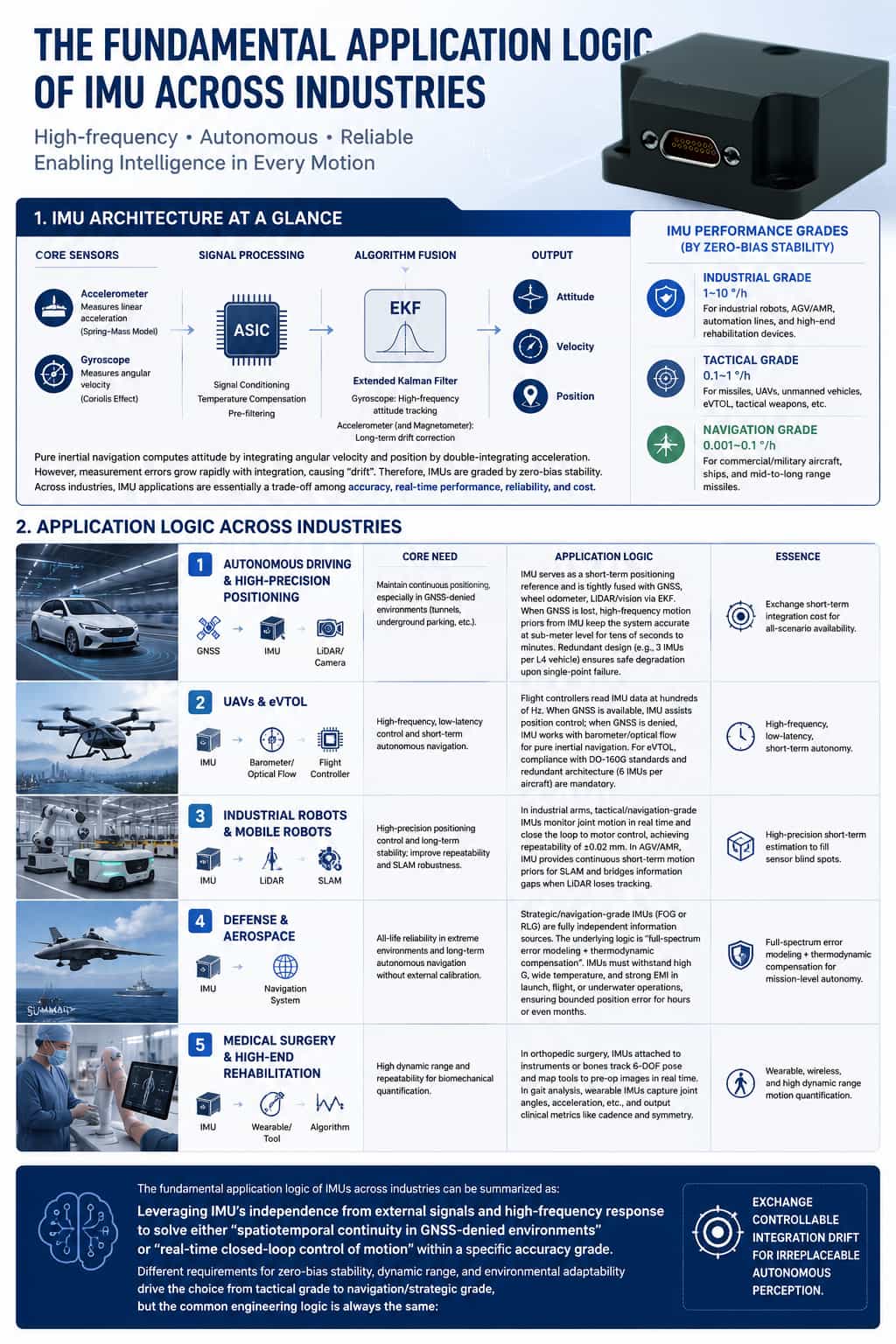

La lógica de aplicación subyacente de las IMU en diversas industrias

I. Breve descripción general de la arquitectura subyacente de la IMU

El hardware principal de una Unidad de Medición Inercial (IMU) consta de acelerómetros y giroscopios, que miden la aceleración lineal y la velocidad angular, respectivamente. Las IMU de grado industrial y de gama alta suelen emplear tecnología MEMS, mientras que las unidades de gama alta utilizan giroscopios de fibra óptica o láser, junto con ASIC dedicados para realizar el acondicionamiento de la señal, la compensación de temperatura y el filtrado preliminar. Los acelerómetros se basan en un modelo de "masa-resorte", donde el desplazamiento de una masa de prueba refleja la aceleración; los giroscopios aprovechan el efecto Coriolis, donde una masa vibrante genera una deflexión medible cuando se somete a rotación. A nivel algorítmico, el Filtro de Kalman Extendido (EKF) fusiona estos dos flujos de datos: el giroscopio proporciona seguimiento de actitud de alta frecuencia, mientras que el acelerómetro (junto con el magnetómetro) realiza una corrección a largo plazo para la deriva. La navegación inercial pura deriva la actitud integrando la velocidad angular y la posición mediante la doble integración de la aceleración; Sin embargo, los errores de medición se amplifican rápidamente con cada orden de integración, lo que da lugar a una "deriva". En consecuencia, las IMU se clasifican normalmente en grados según la estabilidad de su sesgo:

1) Grado industrial (estabilidad de desviación: 1–10°/h): Adecuado para escenarios dinámicos de corta duración, como robots industriales, AGV/AMR, líneas de producción automatizadas y equipos de rehabilitación de alta gama, donde existe un requisito moderado de estabilidad a largo plazo pero una sensibilidad significativa al costo.

2) Grado táctico (0,1–1°/h): Adecuado para aplicaciones que requieren una alta respuesta dinámica y navegación autónoma de corta duración, como misiles, UAV, vehículos terrestres no tripulados, aeronaves eVTOL y armamento táctico.

3) Grado de navegación (0,001–0,1°/h): Adecuado para misiones que requieren navegación autónoma durante periodos de tiempo medios (desde decenas de minutos hasta varias horas) sin calibración externa, como las que involucran aeronaves comerciales o militares, buques y misiles de alcance medio a largo.

Al comprender esta arquitectura subyacente, la lógica de aplicación de las IMU en diversas industrias se vuelve clara: fundamentalmente, implica establecer compromisos claros entre "precisión, rendimiento en tiempo real, fiabilidad y coste". II. Lógica de aplicación subyacente en diversas industrias

1. Conducción autónoma y posicionamiento de alta precisión

En escenarios de conducción autónoma y posicionamiento de alta precisión, el requisito fundamental es lograr un posicionamiento continuo, especialmente en entornos sin cobertura GPS, como túneles y aparcamientos subterráneos. La lógica de la aplicación implica el uso de la IMU como referencia fiable para el posicionamiento a corto plazo. Estos datos se combinan con las entradas de GNSS, odómetros de ruedas y sistemas de visión/LiDAR mediante un filtrado de Kalman estrechamente acoplado. Aprovechando los datos de movimiento de alta frecuencia proporcionados por la IMU (específicamente la velocidad angular y la aceleración), el sistema puede mantener una estimación de posición con precisión inferior al metro durante periodos que van desde decenas de segundos hasta varios minutos, incluso después de la pérdida de la señal GPS. Simultáneamente, mediante un diseño redundante (por ejemplo, equipar un único vehículo autónomo de Nivel 4 con tres IMU), el sistema garantiza una degradación segura del rendimiento en caso de fallo de un único componente. La lógica fundamental consiste en priorizar la disponibilidad en todo el escenario sobre el coste de la deriva de integración a corto plazo.

2. Drones y eVTOL

En escenarios de drones y eVTOL, los sistemas de control de vuelo leen datos de velocidad angular y aceleración de la IMU a frecuencias de varios cientos de hercios, utilizando un mecanismo de bucle cerrado PID para ajustar la velocidad de los motores en tiempo real. Cuando las señales GPS son robustas, la IMU ayuda con el control de posición; sin embargo, en entornos sin GPS (como interiores o cañones), la IMU se combina con barómetros o sensores de flujo óptico para entrar en un modo de navegación puramente inercial. Para aeronaves tripuladas como los eVTOL, los requisitos adicionales incluyen el cumplimiento de las normas de aeronavegabilidad (por ejemplo, DO-160G) y la adopción de arquitecturas redundantes (por ejemplo, equipar una sola aeronave con seis IMU). La lógica central en este contexto se caracteriza por "alta frecuencia, baja latencia y autonomía a corto plazo".

3. Robots industriales y robots móviles

Los requisitos fundamentales para los robots industriales y móviles son el control preciso de la posición y la estabilidad a largo plazo, con el objetivo de mejorar la precisión del posicionamiento repetitivo y la robustez de los sistemas SLAM (Localización y Mapeo Simultáneos). En los brazos robóticos industriales, las IMU de grado táctico o de navegación monitorizan las trayectorias de movimiento de las articulaciones individuales en tiempo real, proporcionando correcciones de bucle cerrado a los comandos del motor para lograr una precisión de posicionamiento repetitivo de ±0,02 mm. En los AGV (Vehículos Guiados Automáticamente) y los AMR (Robots Móviles Autónomos), la IMU proporciona al sistema SLAM información previa continua sobre el movimiento a corto plazo; cuando los sistemas LiDAR fallan debido a campos de visión ocluidos o características ambientales insuficientes, los datos integrados de la IMU "cubren" estas lagunas de información, manteniendo así la continuidad de la estimación de la pose. La lógica fundamental aquí es "estimación a corto plazo de alta precisión para llenar los puntos ciegos del sensor". 4. Defensa y Aeroespacial

Los requisitos fundamentales en los sectores de defensa y aeroespacial son la fiabilidad durante todo el ciclo de vida en entornos extremos y la capacidad de navegación autónoma para funcionar durante periodos prolongados sin calibración externa. Las IMU de grado estratégico (o de navegación), que suelen utilizar giroscopios de fibra óptica o láser, están diseñadas para funcionar como fuentes de información completamente independientes. Su lógica subyacente se basa en una combinación de modelado de errores de espectro completo y compensación termodinámica. Durante fases críticas como el lanzamiento, el vuelo o la inmersión, estas IMU deben soportar altas fuerzas G, amplias fluctuaciones de temperatura e intensas interferencias electromagnéticas; al mismo tiempo, gracias a una estabilidad de sesgo y unas especificaciones de recorrido aleatorio excepcionalmente precisas, garantizan que los errores de posición se mantengan dentro de límites razonables durante periodos de horas o incluso meses. Además, la producción nacional y la autonomía tecnológica se han convertido en requisitos imprescindibles en este campo.

5. Cirugía médica y rehabilitación de alta gama

Los requisitos fundamentales en cirugía médica y rehabilitación avanzada son un alto rango dinámico y una alta repetibilidad en la cuantificación de parámetros biomecánicos. En la navegación quirúrgica ortopédica, las IMU se fijan a los instrumentos quirúrgicos o a la estructura ósea del paciente; mediante el seguimiento de la postura con seis grados de libertad (6-DOF), mapean la posición en tiempo real de los instrumentos sobre imágenes médicas preoperatorias. La lógica subyacente consiste en aprovechar la precisión a corto plazo de las IMU de grado táctico para sortear los problemas de sensibilidad a la oclusión inherentes a los sistemas de navegación óptica. En el análisis de la marcha, las IMU se llevan en las extremidades para capturar parámetros como los ángulos articulares y la aceleración; estos datos se procesan mediante algoritmos de fusión de sensores para generar métricas clínicas como la frecuencia de pasos y la simetría de la marcha. Fundamentalmente, esta aplicación representa una "cuantificación de movimiento portátil, inalámbrica y de alto rango dinámico".

Resumen

La lógica fundamental de aplicación de las IMU en diversas industrias se puede resumir de la siguiente manera: aprovechar sus ventajas inherentes —específicamente su independencia de señales externas y su capacidad de respuesta de alta frecuencia— para abordar el problema de la continuidad espaciotemporal en entornos sin GPS o el control en tiempo real de los estados de movimiento en bucle cerrado, todo ello dentro de un nivel de precisión específico y requerido. Los diferentes requisitos de las distintas industrias —en cuanto a estabilidad del sesgo, rango dinámico y adaptabilidad ambiental— determinan la selección específica de las IMU, que abarcan desde dispositivos de grado táctico hasta estratégico. No obstante, la lógica de ingeniería común que sustenta todas estas aplicaciones permanece constante: sacrificar un grado controlable de deriva de integración a cambio de una capacidad indispensable para la conciencia situacional autónoma.
