Fotografía aérea, protección de cultivos, inspección y carreras de drones: modelos IMU recomendados y adaptados con precisión a cuatro sectores clave de drones.

En la industria de los drones, en constante evolución, la Unidad de Medición Inercial (IMU), que actúa como el centro de control del sistema de vuelo, determina directamente la estabilidad, la precisión y la fiabilidad de la aeronave. Los distintos escenarios de aplicación imponen exigencias muy diferentes al rendimiento de la IMU: los drones de fotografía aérea priorizan la estabilidad de la imagen; los drones agrícolas requieren un seguimiento preciso de la trayectoria de vuelo; los drones de inspección exigen una navegación de alta precisión y larga duración; y los drones de carreras priorizan la respuesta dinámica y un diseño ligero. Como proveedor líder nacional de sensores inerciales, Micro-Magic Inc. ofrece una completa gama de productos, desde módulos de navegación inercial MEMS hasta sistemas giroscópicos de fibra óptica, respaldada por una amplia experiencia en aplicaciones en campos como los drones, la conducción autónoma y la robótica. Este artículo se centra en cuatro segmentos clave de drones: fotografía aérea, operaciones agrícolas, inspección y carreras, y recomienda los modelos de IMU más destacados de Micro-Magic Inc. para ayudar a los desarrolladores a seleccionar los productos adecuados.

I. Drones para fotografía aérea: Garantizando una estabilidad absoluta en cada fotograma.

Para drones de fotografía aérea, los requisitos fundamentales de una IMU son una alta precisión de actitud, bajo nivel de ruido y excelente estabilidad térmica. Tanto para hexacópteros de calidad cinematográfica como para drones con cámara portátiles, los datos de actitud que proporciona la IMU determinan directamente la eficacia de la estabilización del gimbal y la calidad general de la imagen.

Modelo recomendado:

(1) Módulo de navegación inercial MEMS de 6 ejes de alta precisión U503

El U503 es un módulo de medición inercial MEMS de 6 ejes de alta precisión y rendimiento, ampliamente utilizado en aplicaciones de navegación, control y medición. Al integrar sensores de alto rendimiento en una unidad independiente, con un diseño herméticamente sellado y amortiguación interna de vibraciones, este módulo satisface las exigentes demandas de la navegación de alta precisión y alta dinámica en entornos adversos. En escenarios de fotografía aérea, esto garantiza que el U503 proporcione datos de actitud estables y fiables al controlador de vuelo, incluso con vientos fuertes o maniobras rápidas, suprimiendo eficazmente la fluctuación de la imagen. (2) U16488 IMU MEMS de alto rendimiento (reemplazo directo para ADIS16488A)

El U16488 es una unidad de medición inercial MEMS de 10 ejes de alta precisión que integra un giroscopio triaxial, un acelerómetro triaxial, un magnetómetro triaxial y un barómetro. Presenta una inestabilidad de sesgo del giroscopio de tan solo 0,5°/h (varianza típica de Allan) y una inestabilidad de sesgo del acelerómetro de 20 μg. Gracias a sus dimensiones compactas (47 × 44 × 14 mm) y su peso ligero (solo 50 g), resulta ideal para drones de fotografía aérea con estrictas limitaciones de tamaño y peso. Además, el U16488 incorpora mecanismos de calibración y compensación de temperatura completos, lo que mantiene una excelente precisión de medición en un amplio rango de temperaturas de -40 °C a 80 °C, garantizando así una salida de imágenes aéreas estable y de alta calidad en diversas condiciones climáticas.

II. Drones para fumigación agrícola: La fumigación de precisión comienza con la detección de precisión.

Las características operativas de los drones de fumigación agrícola imponen requisitos únicos para el rendimiento de la IMU: operación continua de larga duración, robusta resistencia a las vibraciones y fusión de alta precisión con sistemas RTK/GNSS. Dado que estas operaciones suelen realizarse a baja altitud y velocidad en entornos con alta vibración, la estabilidad del sesgo de la IMU y el control de la deriva térmica son fundamentales. Modelos recomendados:

(1) IMU MEMS de 6 ejes de alta precisión serie U4930 (reemplazo directo para HG4930)

La serie U4930 es un módulo de medición inercial MEMS de grado industrial de alta gama de Maixinmin Micro, disponible en tres niveles de rendimiento: U4930-A, U4930-B y U4930-C. El modelo U4930-A cuenta con una inestabilidad de sesgo del giroscopio de tan solo 0,03°/h, una deriva angular aleatoria de solo 0,02°/√h y una inestabilidad de sesgo del acelerómetro de 30 μg. Esta serie admite una tasa máxima de salida de datos de 2000 Hz y funciona de forma fiable en un rango de temperatura ambiente de -40 °C a 80 °C. Para drones de fumigación agrícola, una tasa de actualización de 2000 Hz permite la captura en tiempo real incluso de las vibraciones y perturbaciones más leves de la estructura del dron; combinado con RTK/GNSS de doble antena, esto logra una precisión de trayectoria de vuelo a nivel centimétrico, evitando eficazmente la fumigación excesiva o las áreas sin tratar. Cabe destacar que la serie U4930 sirve como reemplazo directo del Honeywell HG4930, ofreciendo una alternativa doméstica rentable.

(2) U503 (También apto para aplicaciones de pulverización agrícola)

Como ya se ha mencionado, el U503 cuenta con amortiguación interna de vibraciones y una excepcional resistencia a vibraciones e impactos, lo que lo hace ideal para las exigencias operativas de los drones agrícolas, como los despegues y aterrizajes frecuentes y la exposición a vibraciones a baja altitud.

III. Modelos de inspección: Mantenimiento del rumbo en entornos sin cobertura GNSS

Tareas como la inspección de líneas eléctricas, oleoductos y puentes imponen las exigencias más rigurosas a las IMU, requiriendo capacidades de navegación inercial pura de larga duración, resistencia ante condiciones sin señal GNSS y funciones autónomas de determinación del norte. Los drones de inspección suelen operar en zonas donde las señales satelitales están obstruidas, como cerca de torres de alta tensión, en cañones o dentro de túneles, lo que exige que la IMU mantenga de forma independiente la precisión de la posición y la orientación.

Modelo recomendado:

(1) Sistema de navegación autónoma sin satélites IF3700

El IF3700 es un sistema de navegación inercial de alta gama desarrollado por MaiXinMinWei específicamente para entornos sin satélites. Utiliza un giroscopio de fibra óptica de bucle cerrado de alta precisión (con una estabilidad de desviación de temperatura completa de 0,01°/h) y un acelerómetro de cuarzo de alta precisión (20 μg) para lograr una medición de rumbo puramente inercial de alta precisión. Su rendimiento inercial puro es impresionante: en una hora, el error del ángulo de rumbo es ≤0,01° (RMS), el error del ángulo de actitud es ≤0,005° y el error de posición es ≤1 milla náutica/hora. En el modo de navegación integrado, la precisión del rumbo es ≤0,02°, la precisión de la actitud es ≤0,005° y la precisión del posicionamiento RTK es ≤2 cm. Admite una frecuencia máxima de actualización de datos de 800 Hz y ofrece múltiples interfaces, incluyendo RS232, RS422, CAN, Ethernet y USB. Para aeronaves como grandes drones de inspección de ala fija y vehículos aéreos no tripulados de despegue y aterrizaje vertical (VTOL), el IF3700 funciona como unidad de navegación principal. Mantiene una salida de posición y actitud de alta precisión incluso cuando se pierde la señal satelital, lo que garantiza la continuidad y la seguridad de las misiones de inspección.

(2) UF200-N IMU combinada de fibra óptica y acelerómetro MEMS de alto rendimiento

El UF200-N es una Unidad de Medición Inercial (IMU) basada en giroscopios de fibra óptica de alta precisión y acelerómetros MEMS. Su diseño modular ofrece alta fiabilidad y una excelente relación coste-beneficio. El giroscopio de fibra óptica cuenta con un rango de medición de ±500°/s, una estabilidad de sesgo de 0,5°/h (con suavizado de 10 s) y una desviación angular aleatoria de tan solo 0,02°/√h; el acelerómetro MEMS ofrece un rango de ±30g y una estabilidad de sesgo de 30μg. El UF200-N admite múltiples interfaces, como RS422, RS232 y PPS; su consumo de energía en estado estacionario es de tan solo 10 W y su peso no supera los 0,5 kg. Para drones de inspección de tamaño medio a grande, el UF200-N proporciona capacidades de navegación inercial pura de alta precisión en un formato ligero. Mantiene una posición y orientación estables incluso en entornos complejos donde no hay señales GNSS, lo que lo hace ideal para misiones de larga duración —como inspecciones de redes eléctricas y oleoductos— que exigen una precisión y fiabilidad rigurosas. Además, su gran resistencia a vibraciones e impactos le permite cumplir plenamente con los exigentes requisitos ambientales de las aplicaciones de inspección de grado industrial.

(3) U16488 (Navegación integral con magnetómetro y barómetro)

Además de la IMU MEMS de alta precisión mencionada anteriormente, el U16488 integra un magnetómetro de tres ejes y un barómetro, lo que proporciona capacidades integrales de detección ambiental. Esto lo hace especialmente adecuado para misiones de inspección que requieren la fusión de datos de múltiples fuentes: el magnetómetro ayuda con la calibración de rumbo, mientras que el barómetro ayuda con la medición de altitud, creando un sistema de triple redundancia que garantiza la fiabilidad de la trayectoria de inspección. IV. Modelos de competición: La máxima búsqueda de velocidad, precisión y ligereza.

Los requisitos para las IMU en drones de carreras (drones FPV) difieren significativamente de los de otras aplicaciones: exigen una respuesta dinámica ultrarrápida, un rango de medición extremadamente amplio, un peso mínimo y una baja latencia de salida. Cada giro extremo, descenso rápido y aceleración instantánea lleva al límite el rendimiento de la IMU.

Modelos recomendados:

(1) U503 (Equilibrio entre ligereza y alta dinámica)

Aunque se presenta como un módulo de navegación inercial MEMS de alta precisión, el U503 está diseñado para aplicaciones de alta dinámica. Su carcasa sellada y su diseño interno de amortiguación de vibraciones garantizan una actitud estable incluso en condiciones de vibración e impacto intensos. Para drones de carreras profesionales, ofrece un equilibrio ideal entre precisión y capacidad de respuesta dinámica.

(2) U4930-B / U4930-C

Las versiones U4930-B y U4930-C ofrecen rangos de medición de giroscopio más amplios (la U4930-C alcanza ±500°/s) y presentan diferentes ventajas e inconvenientes en cuanto a la estabilidad del sesgo y el coste. Para los desarrolladores de drones de carreras con presupuestos ajustados, la U4930-C ofrece un rango ultra amplio de ±500°/s a un menor coste, capturando por completo los movimientos de alta velocidad angular típicos del vuelo competitivo; por su parte, la versión U4930-B está disponible para modelos de carreras profesionales que exigen mayor precisión.

(3) U16488: La mejor opción ligera

Con un peso de tan solo 50 g, el U16488 es el más ligero de los cuatro productos recomendados, una ventaja crucial para los drones de carreras, donde cada gramo ahorrado cuenta. Sus interfaces de comunicación duales SPI/UART también facilitan una rápida integración con las placas controladoras de vuelo más comunes.

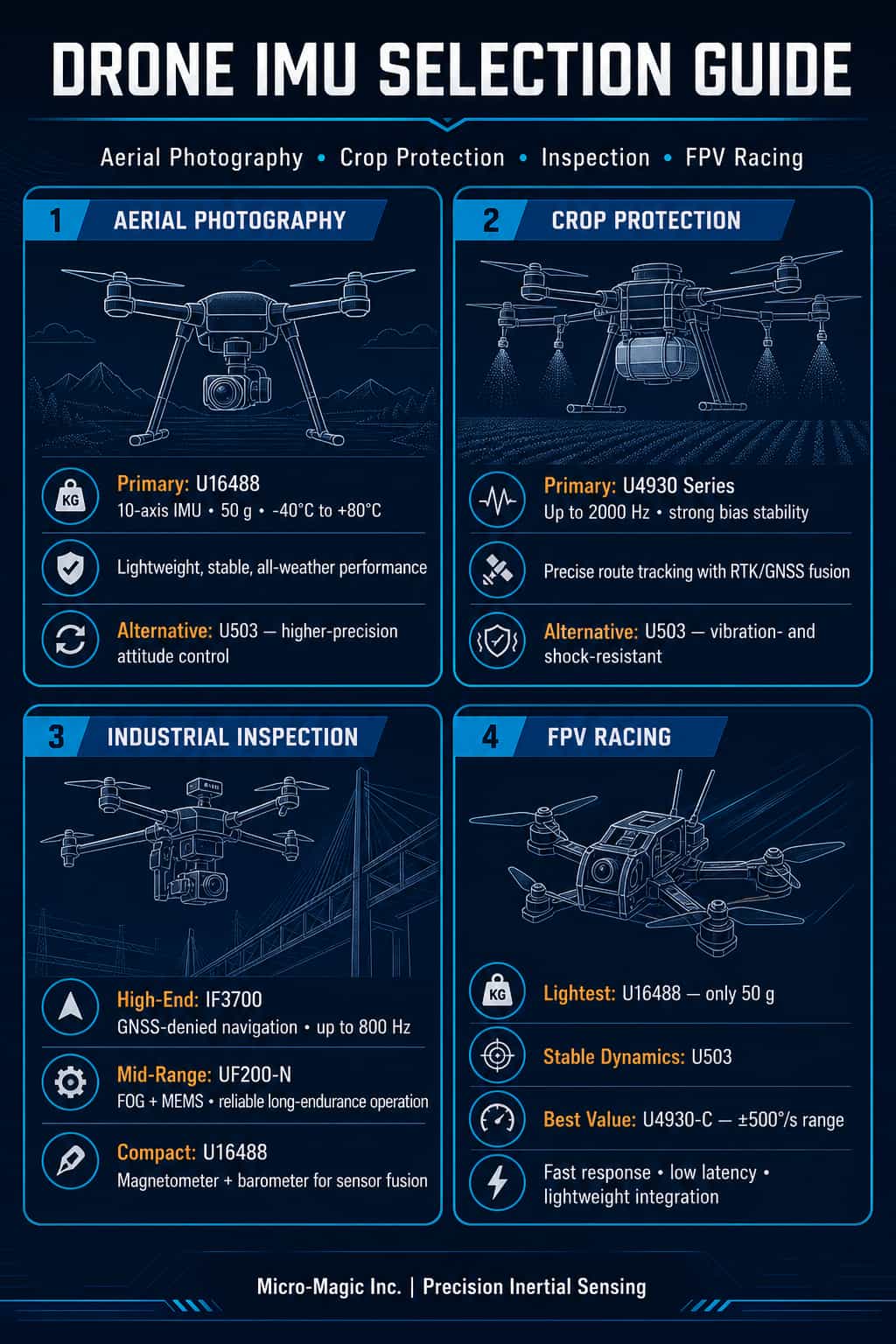

V. Descripción general del modelo y tabla de selección rápida

Para facilitar la comparación y selección rápidas, la siguiente tabla resume las características clave de los modelos recomendados en este artículo:

VI. Resumen y recomendaciones para la selección del modelo

Para drones de fotografía aérea, el U16488 es la mejor opción; su diseño ultraligero (50 g) y su completa funcionalidad de 10 ejes garantizan un equilibrio óptimo entre calidad de imagen y autonomía de vuelo. Si se requiere una mayor precisión de actitud, el U503 es una excelente alternativa.

Para drones agrícolas, la serie U4930 es la opción principal. La variante U4930-A, en particular, ofrece la alta estabilidad y la frecuencia de salida de 2000 Hz necesarias para cumplir a la perfección con los requisitos de pulverización de precisión. Los fabricantes que necesiten una personalización e integración avanzadas pueden optar por la versión configurable del U4930A.

Para drones de inspección, la selección debe realizarse por niveles según el presupuesto y los requisitos de precisión: el IF3700 es la mejor opción para drones de alta gama y gran escala, ya que su capacidad de navegación autónoma sin satélites es crucial para las misiones de inspección; el UF200-N (que cuenta con una IMU de fibra óptica) es adecuado para modelos de gama media; y el U16488 se recomienda para drones compactos, ya que ofrece las ventajas de la fusión de sensores de múltiples fuentes a través de su magnetómetro y barómetro integrados.

Para los drones de carreras, el equilibrio es fundamental. El U16488 representa la solución óptima para una reducción de peso extrema, mientras que el U503 destaca por su estabilidad durante maniobras de alta dinámica; por su parte, el U4930-C sobresale como una opción rentable que ofrece un rango de medición ultra amplio (±500°/s).
