En el circuito de reinicio del STM32 que se muestra en la Figura 1, un diodo de conmutación suele conectarse en paralelo con el terminal de resistencia del circuito de reinicio RC. La función principal de este diodo es acelerar la descarga del condensador.
Figura 1. Circuito de reinicio del STM32.

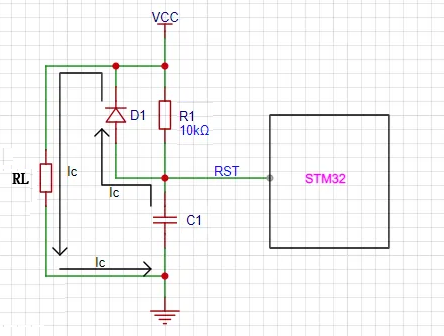

Figura 2. Trayectoria de descarga del circuito de reinicio del STM32.
En un circuito de reinicio RC, un diodo de descarga es indispensable, ya que su función principal es la descarga rápida. Cuando se interrumpe la alimentación o se produce un corte momentáneo debido a interferencias, la carga almacenada en el condensador debe liberarse a través de alguna vía para garantizar un reinicio correcto al volver a encender el dispositivo. Sin un diodo, cuando el pulso de interferencia por corte de alimentación es estrecho, el condensador se descarga a través de la resistencia R1, que tiene una resistencia elevada, lo que resulta en una velocidad de descarga lenta. El circuito RC no puede descargarse completamente en el momento del corte de alimentación, y el sistema no puede reiniciarse automáticamente al restablecerse la energía. La interferencia por corte momentáneo de alimentación puede provocar que el programa deje de funcionar con normalidad, lo que conlleva un comportamiento errático del programa o la entrada en un bucle infinito. La adición de un diodo proporciona una vía de descarga rápida para el condensador. Debido a la muy baja resistencia de encendido del diodo, como se muestra en la vía de descarga del circuito de reinicio del STM32 en la Figura 2, la carga en el condensador C1 se descarga rápidamente a través del diodo D1, lo que garantiza la estabilidad y fiabilidad del circuito de reinicio. Cuando se interrumpe la alimentación, el condensador se descarga rápidamente a tierra a través del diodo. Cuando se restablece la energía, el condensador ya se ha descargado por completo y puede comenzar inmediatamente el proceso de carga, lo que activa la operación de reinicio. Este rápido proceso de descarga garantiza que el circuito de reinicio pueda volver rápidamente a su estado inicial después de un corte de energía o un suministro eléctrico anómalo.
