Fabricante chino Sensor de inclinación digital compacto T700-H de precisión media, 46 × 35 × 8 mm, IP66, con compensación de temperatura, fiabilidad industrial.

T7-A

La serie T7-A es una nueva generación de impresoras digitales de pequeño volumen de Micro-Magic Inc. sensores de inclinación Lanzado por MXMW Hi-Tech Company. Incorpora una unidad de inclinación gravitacional terrestre de doble canal que mide la aceleración gravitacional dinámica y la convierte en cambios en el ángulo de inclinación. Esto permite medir los ángulos de balanceo y cabeceo de la salida del sensor con respecto al plano horizontal. Ofrece modos de salida como RS232, RS485, RS422, Modbus y nivel TTL (opcionales). Gracias al sistema de control MCU integrado, la linealidad de la salida del sensor se corrige dos veces, lo que compensa la disminución de la precisión causada por la corrección insuficiente del sensor analógico.

Sensor de inclinación de doble eje con salida digital T70-G. Monitoreo de ángulo en tiempo real para energía, energía solar, minería y aplicaciones marinas.

La serie T70-G es una nueva generación de MEMS digitales de pequeño volumen sensores de inclinación Lanzado por Micro-Magic Inc., empresa de alta tecnología. Está equipado con una unidad de inclinación gravitacional terrestre de doble canal que mide la aceleración gravitacional dinámica y la convierte en cambios en el ángulo de inclinación. De esta manera, es posible medir los ángulos de inclinación e inclinación de la salida del sensor con respecto al plano horizontal. Los métodos de salida RS232, RS485, RS422, Modbus y los estándares de interfaz de nivel TTL son opcionales. Gracias al sistema de control MCU integrado, la linealidad de la salida del sensor se corrige dos veces, compensando la disminución de la precisión causada por una corrección insuficiente en los modelos analógicos.

T700-B

El T700-B es una salida digital (X, Y, Z) sensor de inclinación de tres ejes Con un conversor A/D de 16 bits de alta precisión integrado y un algoritmo de filtrado de orden n, se obtienen los valores finales de inclinación X, Y y Z de salida. La interfaz de salida incluye RS232, RS485, RS422, TTL, Modbus y Canopen opcionales. El producto corrige la deriva de temperatura del sensor según los cambios de temperatura monitorizados por el sensor integrado para garantizar su repetibilidad en entornos de baja y alta temperatura. La frecuencia de salida es de 100 Hz. El producto es ideal para la monitorización de edificios peligrosos.

T700-C

El T700-C es una salida digital (X, Y, Z) sensor de inclinación de tres ejes Con un conversor A/D de 16 bits de alta precisión integrado y un algoritmo de filtrado de orden n, se obtienen los valores finales de inclinación X, Y y Z de salida. La interfaz de salida admite RS232, RS485, RS422, TTL, Modbus y Canopen opcionales. El producto puede corregir la deriva de temperatura del sensor según los cambios de temperatura monitorizados por el sensor de temperatura integrado para garantizar la repetibilidad del producto en entornos de baja y alta temperatura. La frecuencia de salida es de 100 Hz.

T700-D

T700-D es una salida digital (X, Y, Z) sensor de inclinación de tres ejes Lanzado por Micro-Magic Inc., empresa de alta tecnología, para el control de campo industrial. Incorpora un conversor A/D de 16 bits de alta precisión y, mediante un algoritmo de filtrado de orden n, genera el valor del ángulo de inclinación de los ejes X, Y y Z. Las interfaces de salida RS232, RS485, RS422, TTL, Modbus y bus CAN son opcionales. El producto corrige la deriva de temperatura del sensor según los cambios de temperatura monitorizados por el sensor de temperatura integrado para garantizar su repetibilidad en entornos de baja y alta temperatura. Frecuencia de salida: 100 Hz.

T700-G

La serie T700-G es una salida digital sensor de inclinación de doble ejeEquipado con un convertidor A/D de 16 bits de alta precisión, emite el valor de inclinación de dos ejes mediante un algoritmo de filtrado de orden n. Las interfaces de salida RS232, RS485, RS422, TTL, Modbus y bus CAN son opcionales. El producto corrige la deriva de temperatura del sensor basándose en los cambios de temperatura del sensor integrado, lo que garantiza su repetibilidad en entornos de baja y alta temperatura. Emite la frecuencia correspondiente de 100 Hz.

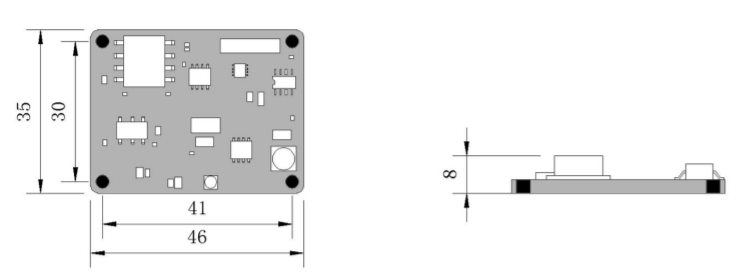

Sensor de inclinación digital compacto T700-H de precisión media, 46 × 35 × 8 mm, IP66, con compensación de temperatura, fiabilidad industrial.

La serie T700-H es una salida digital sensor de inclinación de doble ejeEquipado con un convertidor A/D de 16 bits de alta precisión, emite el valor de inclinación de dos ejes mediante un algoritmo de filtrado de orden n. Las interfaces de salida RS232, RS485, RS422, TTL, Modbus y bus CAN son opcionales. El producto corrige la deriva de temperatura del sensor basándose en los cambios de temperatura del sensor integrado, lo que garantiza su repetibilidad en entornos de baja y alta temperatura. Emite la frecuencia correspondiente de 100 Hz.

Sensor de inclinación digital de doble eje de ultraalta precisión T7000-G con sistema de brazo integrado de 24 bits y respuesta rápida de 0,01 s. Frecuencia de 5 a 100 Hz.

El T7000-G es un sensor de ultraalta precisión con compensación total de temperatura. sensor de inclinación de doble eje con una resolución de 0,0005°, una precisión de 0,001° y una deriva de temperatura de 0,0005°/℃Las interfaces de salida RS232, RS485, RS422, Modbus y TTL son opcionales. Este producto es un inclinómetro personalizado para medir el ángulo de inclinación de pozos geotécnicos y de cimentación. Integra un sistema ARM de alta gama de 24 bits, con una resolución de 4 segundos y una frecuencia de respuesta de hasta 100 Hz. Los usuarios solo necesitan conectar el T7000-G al circuito de transmisión de datos para obtener un inclinómetro de alta precisión.

Parámetro	Condiciones	T700-H-10	T700-H-30	T700-H-60	T700-H-90	Unidad
Rango de medición		±10	±30	±60	±90	°
Eje de medición		X, Y	X, Y	X, Y	X, Y
Deriva de temperatura cero	-40～85°	±0,001	±0,001	±0,001	±0,001	°/℃
Coeficiente de temperatura de sensibilidad	-40～85°	≤100	≤100	≤100	≤100	ppm/℃
Respuesta de frecuencia	Respuesta de CC	100	100	100	100	Hz
Resolución	Ancho de banda 5 Hz	0.005	0.005	0.005	0.005	°
Exactitud	-40～85℃	0.01	0.02	0.03	0.05	°
Estabilidad a largo plazo	-40～85℃	<0.013	<0.022	<0.031	<0.054	°
Hora de inicio del encendido		0.2				s
Tiempo de respuesta		0.01				s
Tasa de salida	Se pueden configurar 5 Hz, 15 Hz, 35 Hz, 50 Hz, 100 Hz (RS485 no tiene esta función)
Señal de salida	RS232/RS485/RS422/TTL/PWM/CAN/(MODBUS opcional)
Horas de trabajo promedio	≥45000 horas/tiempo
Resistencia al impacto	20000 g, 0,5 ms, 3 veces/eje
Antivibración	10 gramos, 10 a 1000 Hz
Resistencia de aislamiento	≥100 MΩ
Nivel de impermeabilidad	IP66
Cable	Cable estándar de 10 cm de longitud, resistente al desgaste, a prueba de aceite, de amplio rango de temperaturas, blindado de 4 x 0,3 mm².
Peso	10 g (sin caja de embalaje)
