NF1700

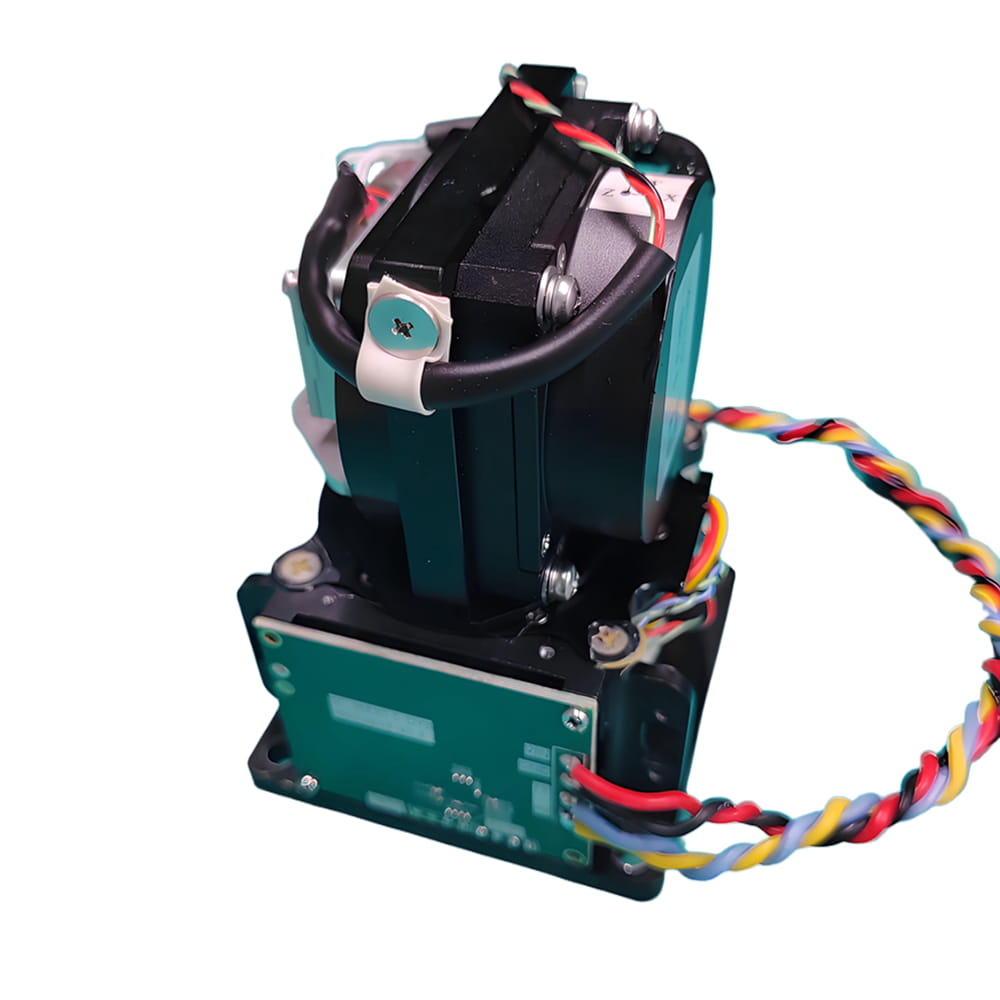

El inercial MEMS NF1000 buscador del norte es una solución de búsqueda de norte con correas compuesta por un giroscopio MEMS de alto rendimiento y un acelerómetro MEMS, que puede medir directamente el ángulo de inclinación del pozo y el ángulo de la cara de la herramienta. El giroscopio MEMS de tres ejes es sensible al movimiento angular del portador y el acelerómetro MEMS de tres ejes es sensible a la aceleración lineal del portador. El módulo compensa internamente la posición cero, el factor de escala, el error no ortogonal y los términos relacionados con la aceleración de todos los parámetros de temperatura, lo que puede mantener una alta precisión de medición durante mucho tiempo.

La serie NF2000 se basa en un circuito cerrado giroscopio de fibra óptica como componente central y consta de una unidad de medición inercial, una unidad de procesamiento de señales digitales y un mecanismo mecánico. Puede proporcionar simultáneamente el ángulo de acimut entre el portaaviones y el norte verdadero, así como la actitud de movimiento, la velocidad y la información de posición del portaaviones. Aplicaciones principales: minería de carbón, extracción de petróleo, construcción de túneles y geodesia. También se utiliza para la alineación inicial estática y el control de dirección del lanzamiento de misiles, orientación de armas, radares, antenas, vehículos y otros objetos.

La serie NF3000 se basa en alta precisión Giroscopio de fibra óptica y acelerómetro de cuarzo. como componentes centrales, compuestos principalmente por unidad de medida inercial, unidad de adquisición y procesamiento de datos, mecanismo de indexación de precisión y unidad de visualización de control. Al mismo tiempo, según las características de uso, se pueden agregar receptores GPS/GNSS/BD, sensores de odómetro, altímetro, sensores de estrellas y otros componentes para proporcionar el ángulo de azimut entre el portador y el norte verdadero, así como la actitud de movimiento. información de velocidad y posición del transportador.

 La serie NF7000-A es la buscador del norte que se utiliza para la orientación a bordo de barcos y no hay entrada de referencia externa, lo que hace que el entorno sea muy complejo. El buscador de norte por satélite (GPS o Beidou) no es adecuado para esta situación. Y la navegación a bordo requiere una navegación precisa en un espacio tridimensional. Cuando navega en el mar, el barco se ve afectado por diversos factores, como el viento, las olas y las corrientes oceánicas, y se enfrenta a movimientos multidimensionales que incluyen balanceo, cabeceo y guiñada, lo que resulta en una importante oscilación y movimiento angular del casco.

The NF2000 consists of fiber optic gyroscope, accelerometer, mechanical indexing platform, indexing motor, positioning locking motor and mechanism, base, outer cover, control calculation board, LED display screen, power supply, power communication interface, panel buttons, supporting connectors and cables, etc. The product is mainly used for azimuth reference measurement of ground equipment.

NF3700 is used to measure the relative angular velocity, linear acceleration signal and velocity of the carrier in inertial space, as well as the signal of height, position and attitude. This manual is applicable to the daily use and maintenance of NF3700 attitude instrument.

The north finder NF1700 is primarily used for quickly and autonomously determining the true north direction, calculating and outputting the heading angle (the angle relative to true north). The north finder is an electromechanical integrated product, consisting of a fiber optic gyroscope, accelerometer, mechanical rotation control device, embedded computer, and mounting base. The north finder is an inertial measurement system that utilizes the gyro principle to measure the projection direction of the Earth's rotation angular rate on the local horizontal plane (i.e., the true north direction).

The NF1500 north finder integrates a high-performance fiber optic gyroscope, MEMS gyroscope, and accelerometer. After precise factory calibration, it features high accuracy, light weight, stability, and reliability, making it suitable for portable attitude measurement, construction machinery, and other fields.

The NF7700 north finder is primarily used for quickly and autonomously determining the true north direction, calculating and outputting the heading angle (the angle relative to true north). The north finder is an electromechanical integrated product, consisting of a fiber optic gyroscope, accelerometer, mechanical rotation control device, embedded computer, and mounting base. The north finder is an inertial measurement system that utilizes the gyro principle to measure the projection direction of the Earth's rotation angular rate on the local horizontal plane (i.e., true north direction).

The NF3000G North Seeker is used for azimuth reference measurement of ground equipment. This manual is applicable to the daily use and maintenance of the NF3000G.
