Sensores inerciales MEMS que permiten vuelos inteligentes de precisión con UAV
En la era del rápido avance de la tecnología de drones, ya sea para la topografía y cartografía aérea de alta definición, la protección de precisión de plantas agrícolas, la entrega de suministros de emergencia y la monitorización ambiental compleja, los drones han evolucionado desde simples juguetes teledirigidos hasta robots aéreos altamente inteligentes. Esta transformación se debe a la demanda casi obsesiva del sistema de control de vuelo de obtener datos precisos de actitud y movimiento en tiempo real. El pilar tecnológico fundamental para satisfacer esta demanda es el sensor inercial del sistema microelectromecánico (MEMS), que actúa como el "oído interno" y el "nervio de equilibrio" del dron, detectando silenciosamente cada cambio de actitud y movimiento. Estos sensores constituyen la base física que permite a los drones lograr un vuelo estacionario estable, navegación autónoma, maniobras ágiles y un control preciso.
Los sistemas tradicionales de navegación inercial de alta precisión se basan en giroscopios y acelerómetros ópticos o mecánicos, voluminosos, costosos y de alto consumo energético, lo que limita considerablemente su aplicación en drones de consumo e industriales que priorizan la ligereza, el bajo coste y la larga duración. Los avances revolucionarios en la tecnología MEMS han transformado por completo este panorama. Al integrar a la perfección estructuras de detección mecánica a microescala con procesos de circuitos integrados, se han miniaturizado los sensores inerciales a nivel de chip. Por ejemplo, la serie ACM-1700 de acelerómetros monoaxiales MEMS de alto rendimiento de Micro-Magic emplea procesos MEMS avanzados, logrando un amplio rango de ±10 g a ±200 g, un ancho de banda de hasta 100 Hz y una excepcional estabilidad de polarización (hasta 50 μg) en un formato compacto de tan solo 7,8 x 5,8 x 3 mm. Con una construcción robusta capaz de soportar impactos de hasta 10 000 g y compensación de temperatura completa mediante sensores de temperatura integrados, la serie ACM-1700 garantiza la fiabilidad y la consistencia de las mediciones durante las maniobras agresivas de los drones y en entornos complejos. Ya sea para monitorizar la aceleración o desaceleración lineal de los drones o para detectar vibraciones causadas por el viento o las maniobras, la serie ACM-1700 proporciona datos precisos.
ACM-1700
| Rango de medición | ±10~30/±30~50/±70~100/±150~200 g |
| Eje de medición | X |
| Estabilidad de polarización cero (10 s, 1σ) | 50/100/200/500μg |
| Coeficiente de temperatura de polarización cero (temperatura total) | 50/50/100/200μg/℃ |
| Resistencia al impacto | 10000 g, 2 ms, 1/2 seno |
| Error de rectificación de vibración (6 grms) | 0,4/0,15/0,05 mg |
| Protocolo de comunicación | I2C/SPI/UART |
| Señal de salida | Digital |
| Paquete y tamaño | Chip, 7,8 x 5,8 x 3 mm |
| Peso | 1,5 g |

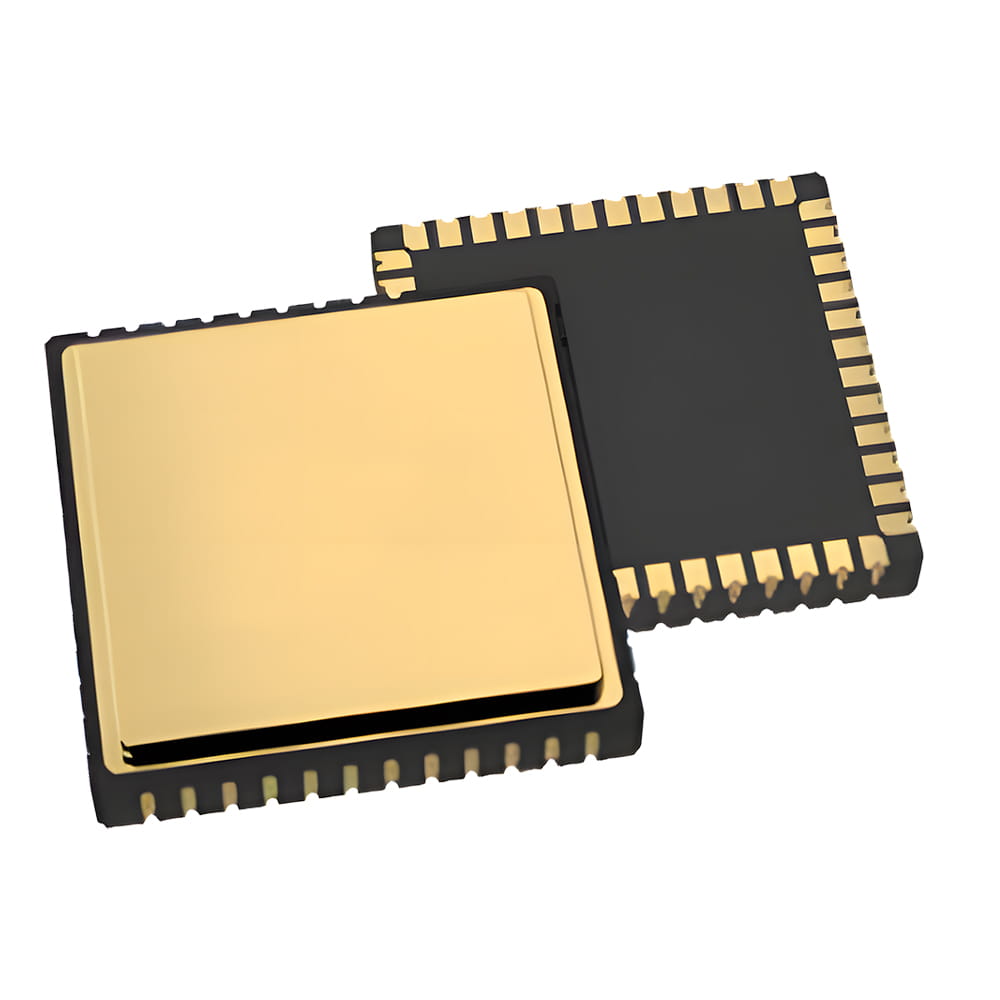

Sin embargo, percibir únicamente la aceleración lineal no es suficiente para describir completamente el estado de movimiento de un dron. El movimiento rotacional, específicamente la velocidad angular alrededor de tres ejes, es igualmente crucial para determinar la actitud. El giroscopio monoaxial MEMS de alta precisión de la serie MG-XXXX de Micro-Magic está diseñado específicamente para este propósito. Esta serie emplea una innovadora estructura MEMS capaz de medir con precisión la velocidad angular a lo largo del eje de rotación perpendicular a la superficie del chip. Su alto rendimiento se caracteriza por un ruido extremadamente bajo y una excepcional estabilidad de polarización, lo que proporciona una retroalimentación precisa de la velocidad angular para el control del vuelo del dron. Gracias a su flexible interfaz digital SPI y registros configurables (como el ajuste del ancho de banda de salida de 12,5 Hz a 800 Hz o la configuración de velocidades de actualización de datos de 62,5 Hz a 2000 Hz), el sistema de control de vuelo puede optimizar la respuesta del sensor para diferentes modos de vuelo (por ejemplo, crucero suave o maniobras ágiles), logrando el mejor equilibrio entre la supresión del ruido de alta frecuencia y el mantenimiento de una respuesta de señal rápida. La combinación de las series MG-XX y ACM-1700 forma el par de sensores fundamental para que los drones perciban en principio su movimiento espacial tridimensional.

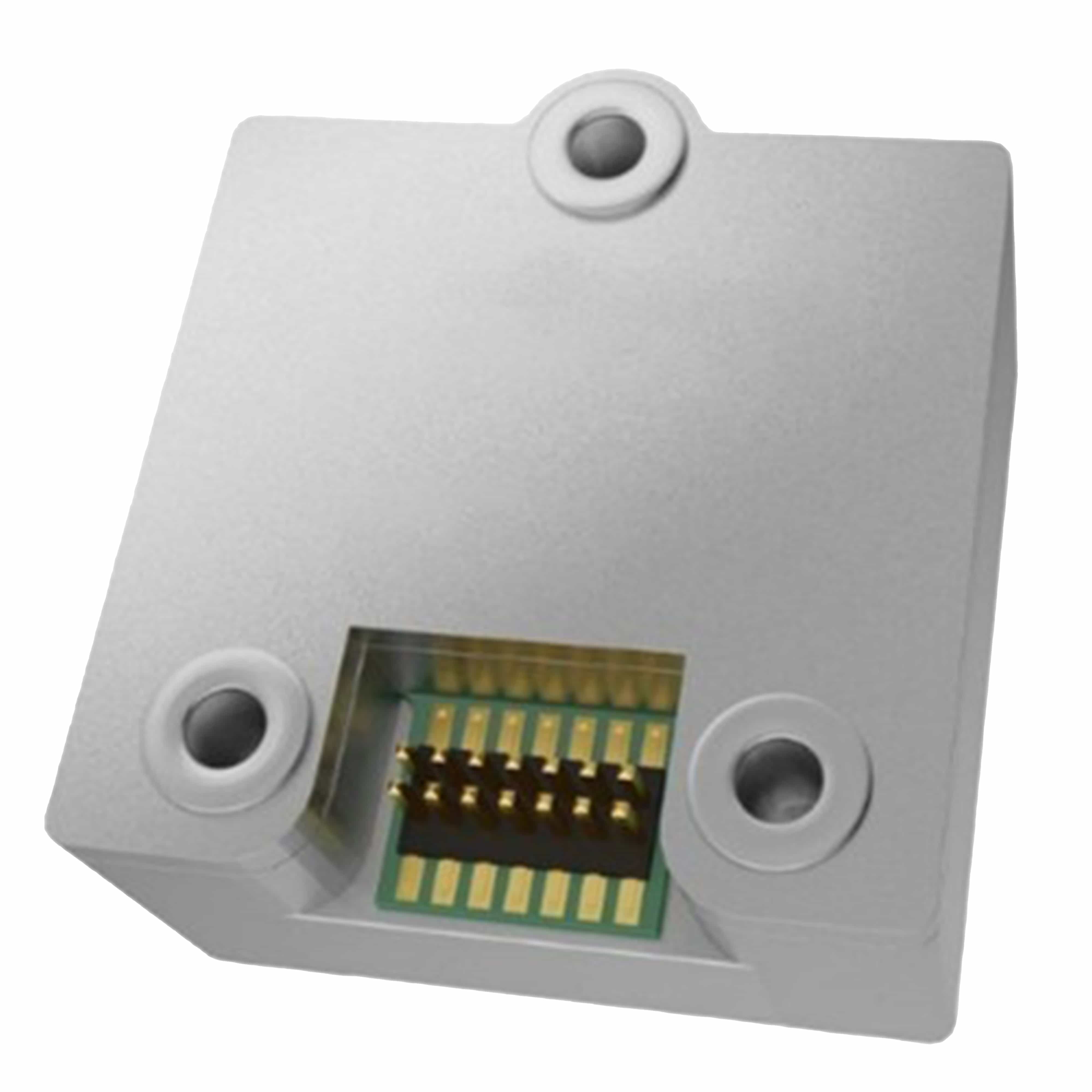

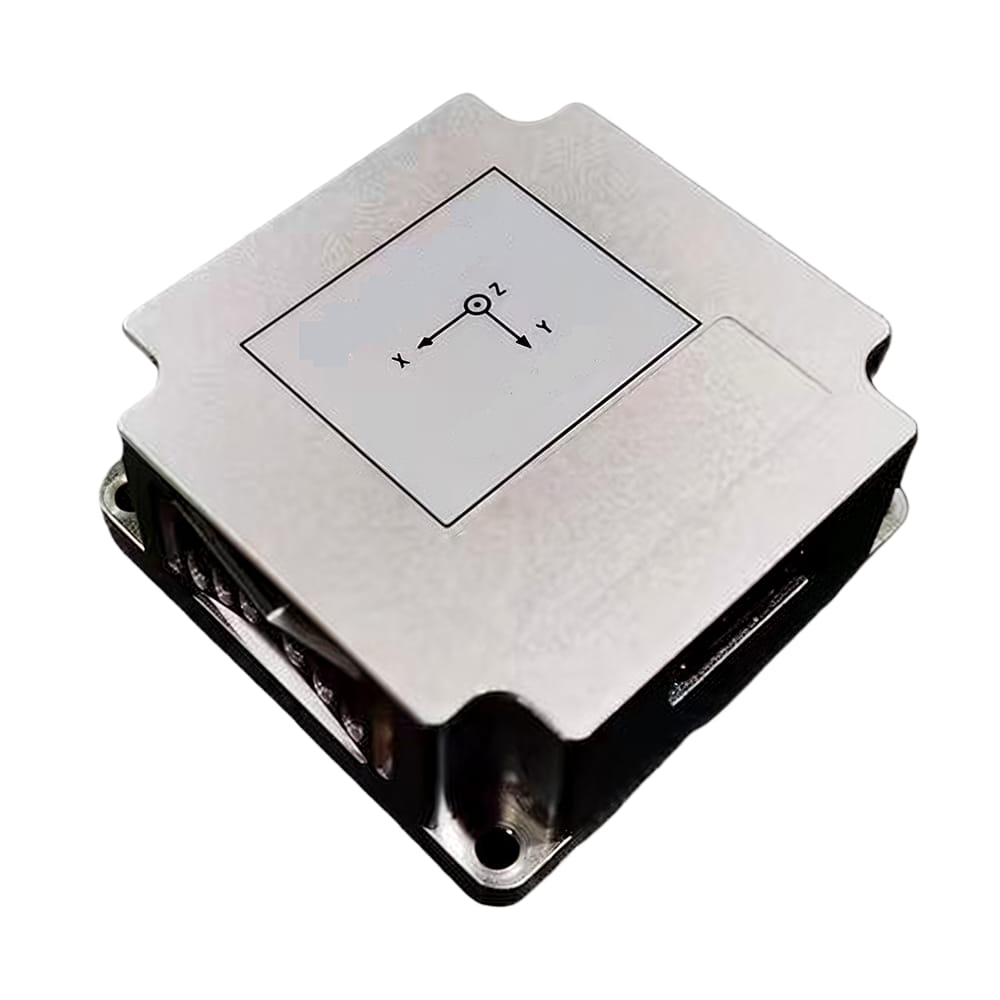

Sin embargo, integrar múltiples chips de sensores MEMS independientes de alto rendimiento (giroscopio de tres ejes + acelerómetro de tres ejes) en el control de vuelo de drones y procesar sus datos brutos para obtener información de actitud estable y utilizable es un desafío de ingeniería complejo que involucra calibración de precisión, compensación de temperatura, algoritmos de fusión de sensores y procesamiento de datos de alta velocidad. Aquí es precisamente donde el valor de los módulos de medición inercial MEMS como U503, U4930, U16575. No es una simple pila de sensores, sino una solución altamente integrada e inteligente. Este tipo de módulo IMU está alojado en una robusta carcasa de aleación de aluminio y ha logrado un posicionamiento e instalación precisos de giroscopios MEMS de tres ejes y acelerómetros MEMS de tres ejes, integrando microprocesadores de alto rendimiento.

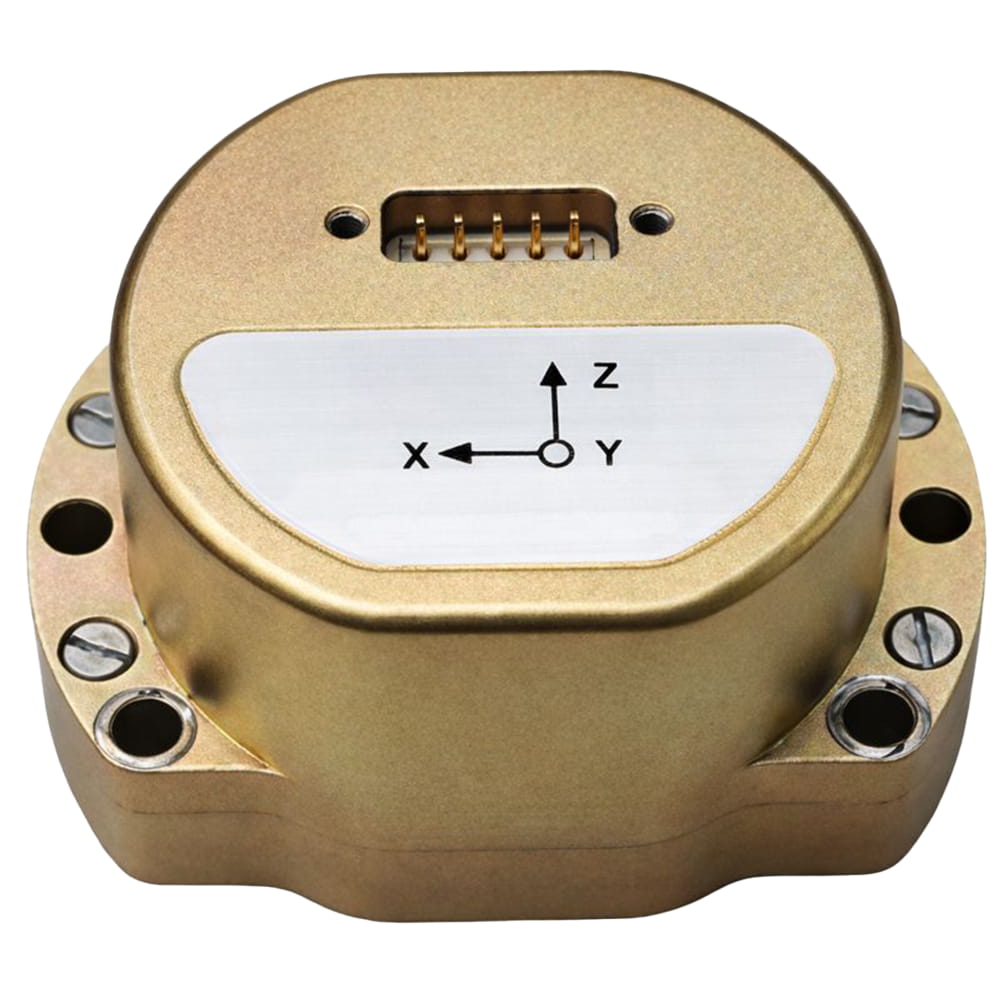

Tomando como ejemplo el módulo IMU U4930, su principal progresividad reside en la calibración completa de temperatura y la compensación a nivel de sistema, realizadas antes de la entrega. El procesador interno del módulo no solo recopila datos brutos de seis ejes de forma sincronizada a alta velocidad (hasta 2000 Hz), sino que, aún más importante, aplica una matriz de parámetros de compensación precalibrada en un amplio rango de temperatura (de -40 °C a +85 °C) para realizar una compensación digital en tiempo real de docenas de términos de error, como el error de sesgo de cero, la no linealidad del factor de escala, el error no ortogonal y la sensibilidad a la aceleración (sensibilidad g) del giroscopio para cada sensor. Esto permite que el módulo genere directamente datos de alta precisión de velocidad angular (°/s) y aceleración (m/s²) tras la calibración de temperatura y la corrección de errores. Los usuarios ya no necesitan realizar tediosas calibraciones a nivel de laboratorio, lo que simplifica enormemente la integración del sistema y garantiza la consistencia y fiabilidad del rendimiento en diferentes condiciones climáticas. La interfaz RS422 que proporciona permite la salida estable de paquetes de datos que contienen velocidad angular, aceleración, temperatura interna y marcas de tiempo de alta precisión a una frecuencia de hasta 200 Hz. También puede emitir señales de pulso diferencial TOV estrictamente sincronizadas con el muestreo de datos, lo que facilita la sincronización temporal precisa con sistemas externos como el GPS, crucial para la navegación integrada.
En el vuelo real del dron, estos datos inerciales limpios de los módulos IMU se introducen en tiempo real en el núcleo del control de vuelo: los algoritmos de cálculo de actitud y navegación (generalmente basados en filtros de Kalman). El algoritmo integra inteligentemente la información de fuerza específica medida por el acelerómetro (utilizado para determinar la dirección de la gravedad, es decir, los ángulos de cabeceo y alabeo) con la información de velocidad angular medida por el giroscopio (utilizado para integrar y obtener cambios de actitud). Mediante esta "fusión de sensores", el sistema puede superar las deficiencias de los acelerómetros, que son susceptibles a la interferencia por vibración durante las maniobras dinámicas, y la deriva de la integración del giroscopio con el tiempo, generando así información tridimensional estable, precisa y sin errores sobre la actitud (cabeceo, alabeo y guiñada), la velocidad angular y la aceleración lineal en tiempo real. Estos datos son la base del control de circuito cerrado en el control de vuelo: el control de vuelo compara el punto de referencia objetivo o las instrucciones del control remoto con la actitud y posición actuales en tiempo real, calcula los comandos de empuje precisos de cada motor y conduce al dron para completar una serie de acciones complejas como flotar, ascender, girar, evitar obstáculos, etc.
Por lo tanto, desde la percepción básica de la cantidad física proporcionada por el acelerómetro ACM-1700 a nivel de chip y el giroscopio MG-XXXX, hasta el suministro de datos integrado, calibrado e inteligente logrado por las unidades de medición inercial a nivel de módulo U503, U4930, U16575, la tecnología de sensores inerciales MEMS constituye una pila tecnológica completa, resolviendo gradualmente el problema de la percepción de la actitud de los UAV capa por capa. Permiten a los drones modernos no solo "volar", sino también "volar de forma constante", "volar con precisión" y "volar de forma inteligente". Con la mejora de los niveles de conducción autónoma y el aumento de la complejidad de las tareas, los requisitos para el rendimiento de los sensores inerciales MEMS también aumentarán. Las soluciones MEMS de alto rendimiento y altamente integradas en continua evolución son, sin duda, el soporte subyacente indispensable para que los futuros vehículos aéreos no tripulados avancen hacia la autonomía, la agrupación en clústeres y la inteligencia totales.
