Fabricante chino C9-A

C9-A

C9-A es un sistema de alta precisión Brújula electrónica 3D Lanzado por Micro-Magic Inc. Hi-Tech Company, que presenta una tecnología avanzada de compensación 3D patentada en Estados Unidos, permite obtener datos de rumbo precisos incluso con un ángulo de inclinación de ±40°. El producto es compacto, de bajo consumo y se puede aplicar en diversos campos, como la estabilidad de antenas, vehículos e integración de sistemas. Su alta resistencia sísmica y fiabilidad también permiten que la brújula funcione con normalidad en entornos extremadamente hostiles, lo que la hace ideal para los sistemas de control integrados y de medición de alta precisión miniaturizados actuales.

C9-B

C9-B es un bidimensional de alta precisión Brújula electrónica (2D) Lanzado por Micro-Magic Inc., empresa de alta tecnología, mide ángulos azimutales de 0 a 360°. Está equipado con tecnología patentada estadounidense, un microcontrolador de grado industrial de alta fiabilidad y gran capacidad antiinterferencias, un sensor magnético de alta precisión y un chip controlador. Integra tecnología de compensación de interferencias magnéticas duras y suaves. Se puede personalizar según las necesidades del cliente e integrar funciones de brújula electrónica en diversos productos de forma fácil y rápida.

C9-C

C9-C es un sistema de alta precisión brújula electrónica bidimensional Lanzado por Micro-Magic Inc., empresa de alta tecnología, mide ángulos azimutales de 0 a 360°. Está equipado con tecnología patentada estadounidense, un microcontrolador de grado industrial de alta fiabilidad y gran capacidad antiinterferencias, un sensor magnético de alta precisión y un chip controlador. Integra tecnología de compensación de interferencias magnéticas duras y suaves. Se puede personalizar según las necesidades del cliente e integrar funciones de brújula electrónica en diversos productos de forma fácil y rápida.

C90-A

C90-A es un modelo de alta precisión Brújula electrónica 3D Utiliza algoritmos avanzados de calibración de hierro duro y dulce para proporcionar información de rumbo de alta precisión en un rango de ángulo de 65°. Su pequeño tamaño y bajo consumo de energía lo hacen ideal para sistemas de medición sensibles al volumen de potencia. Este producto cuenta con compensación magnética dura, magnética suave y de inclinación, y la brújula proporciona valores de medición de alta precisión tras la calibración. El fluxgate de tres ejes, integrado con tecnología patentada, calcula el rumbo en tiempo real a través del procesador central y utiliza un acelerómetro de tres ejes para compensar el ángulo de inclinación, lo que le permite proporcionar datos de rumbo precisos incluso en entornos extremadamente hostiles.

C90-B

El C90-B es un avión de alta precisión con actitud total. Brújula electrónica 3D Utiliza algoritmos avanzados de calibración de hierro duro y dulce para proporcionar información de rumbo de alta precisión en un rango de giro de 360° y un ángulo de inclinación completo de +/-90°. Su pequeño tamaño y bajo consumo de energía lo hacen ideal para sistemas de medición sensibles al volumen de energía. Este producto cuenta con compensación magnética dura, magnética suave y de inclinación, y la brújula proporciona valores de medición de alta precisión tras la calibración. El fluxgate de tres ejes, integrado con tecnología patentada, calcula el rumbo en tiempo real a través del procesador central y utiliza un acelerómetro de tres ejes para compensar el ángulo de inclinación, lo que le permite proporcionar datos de rumbo precisos incluso en entornos extremadamente hostiles.

C90-C

El C90-C es un avión de alta precisión con control total de actitud. Brújula electrónica 3DUtiliza algoritmos avanzados de calibración de hierro duro y dulce para proporcionar información de rumbo de alta precisión en un rango de giro de 360° y un ángulo de inclinación completo de +/-90°. Su pequeño tamaño y bajo consumo de energía lo hacen ideal para sistemas de medición sensibles al volumen de potencia. La precisa actitud del portador de salida del producto se puede utilizar en sistemas con rotación de actitud completa. Este producto cuenta con compensación magnética dura, magnética suave y de inclinación, y la brújula proporciona valores de medición de alta precisión tras la calibración.

C900-A

C900-A es un escáner de alta precisión Brújula electrónica 3D Utiliza algoritmos avanzados de calibración de hierro duro y dulce para proporcionar información de rumbo de alta precisión en un rango de ángulos de 80°. Su pequeño tamaño y bajo consumo de energía lo hacen ideal para sistemas de medición sensibles al volumen de potencia. Este producto cuenta con compensación magnética dura, magnética suave y de inclinación, y la brújula proporciona valores de medición de alta precisión tras la calibración. La compuerta de flujo de tres ejes, integrada con tecnología patentada, calcula el rumbo en tiempo real a través del procesador central y utiliza un acelerómetro de tres ejes para compensar el ángulo de inclinación, lo que le permite proporcionar datos de rumbo precisos incluso en entornos extremadamente hostiles.

C900-B

C900-B es un escáner de alta precisión Brújula electrónica 3D Utiliza algoritmos avanzados de calibración de hierro duro y dulce para proporcionar información de rumbo de alta precisión en un rango de ángulos de 80°. Su pequeño tamaño y bajo consumo de energía lo hacen ideal para sistemas de medición sensibles al volumen de potencia. Este producto cuenta con compensación magnética dura, magnética suave y de inclinación, y la brújula proporciona valores de medición de alta precisión tras la calibración. La compuerta de flujo de tres ejes, integrada con tecnología patentada, calcula el rumbo en tiempo real a través del procesador central y utiliza un acelerómetro de tres ejes para compensar el ángulo de inclinación, lo que le permite proporcionar datos de rumbo precisos incluso en entornos extremadamente hostiles.

C9000-A

C9000-A es un sistema de actitud completa de 6 ejes de alta precisión. brújula electrónica Lanzada por Micro-Magic Inc., empresa de alta tecnología. Es cilíndrica y consta de un microcontrolador de grado industrial de alta fiabilidad y gran capacidad antiinterferencias, así como sensores de inclinación de alta precisión, sensores magnéticos y chips de accionamiento. Los algoritmos de calibración magnética, tanto duros como blandos, desarrollados independientemente, permiten que la brújula elimine la influencia de los campos magnéticos incluso en entornos con interferencias. El algoritmo patentado de compensación de inclinación compensa el rumbo en una amplia gama de ángulos de inclinación.

C9000-B

C9000-B es un sistema de actitud completa de 6 ejes de alta precisión brújula electrónica Lanzada por Micro-Magic Inc., empresa de alta tecnología. Tiene forma rectangular con un ancho de tan solo 1,9 cm y consta de un microcontrolador de grado industrial de alta fiabilidad y gran capacidad antiinterferencias, además de sensores de inclinación de alta precisión, sensores magnéticos y chips de accionamiento. Los algoritmos de calibración magnética, tanto duros como blandos, desarrollados independientemente, permiten que la brújula elimine la influencia de los campos magnéticos incluso en entornos con interferencias. El algoritmo patentado de compensación de inclinación compensa el rumbo en una amplia gama de ángulos de inclinación.

C9000-CD

El C9000-CD es un avión de alta precisión con control de actitud. Brújula electrónica 3D Utiliza algoritmos avanzados de calibración de hierro duro y dulce para proporcionar información de rumbo de alta precisión en un rango de giro de 360° y un ángulo de inclinación completo de +/-90°. Su pequeño tamaño y bajo consumo de energía lo hacen ideal para sistemas de medición sensibles al volumen de energía. El producto cuenta con compensación magnética dura, magnética suave y de inclinación, y la brújula proporciona valores de medición de alta precisión tras la calibración. El fluxgate de tres ejes, integrado con tecnología patentada, calcula el rumbo en tiempo real a través del procesador central y utiliza un acelerómetro de tres ejes para compensar el ángulo de inclinación, lo que le permite proporcionar datos de rumbo precisos incluso en entornos extremadamente hostiles.

C9000-D

El C9000-D es un avión de alta precisión con control de actitud. Brújula electrónica 3D El C9000-D, lanzado por Micro-Magic Inc., empresa de alta tecnología, integra salida de señal digital RS232 y salida analógica de 4-20 mA y 0-5 V, con grado de impermeabilidad IP67. Utiliza algoritmos avanzados de calibración de hierro duro y dulce para proporcionar información de rumbo de alta precisión en un rango de giro de 360° y un ángulo de inclinación completo de +/-90°. El C9000-D ha sido especialmente optimizado para aplicaciones en el sector de inclinómetros petroleros, lo que lo hace ideal para sistemas de inclinómetros. Puede generar, de forma manual o automática, información sobre el ángulo de inclinación, el ángulo azimutal y el ángulo de la superficie de la herramienta, así como el tamaño actual del componente del campo magnético. Solo es necesario conectar el C9000-D al circuito de transmisión de datos para formar un inclinómetro de alta precisión.

T7-A

La serie T7-A es una nueva generación de impresoras digitales de pequeño volumen de Micro-Magic Inc. sensores de inclinación Lanzado por MXMW Hi-Tech Company. Incorpora una unidad de inclinación gravitacional terrestre de doble canal que mide la aceleración gravitacional dinámica y la convierte en cambios en el ángulo de inclinación. Esto permite medir los ángulos de balanceo y cabeceo de la salida del sensor con respecto al plano horizontal. Ofrece modos de salida como RS232, RS485, RS422, Modbus y nivel TTL (opcionales). Gracias al sistema de control MCU integrado, la linealidad de la salida del sensor se corrige dos veces, lo que compensa la disminución de la precisión causada por la corrección insuficiente del sensor analógico.

T700-B

El T700-B es una salida digital (X, Y, Z) sensor de inclinación de tres ejes Con un conversor A/D de 16 bits de alta precisión integrado y un algoritmo de filtrado de orden n, se obtienen los valores finales de inclinación X, Y y Z de salida. La interfaz de salida incluye RS232, RS485, RS422, TTL, Modbus y Canopen opcionales. El producto corrige la deriva de temperatura del sensor según los cambios de temperatura monitorizados por el sensor integrado para garantizar su repetibilidad en entornos de baja y alta temperatura. La frecuencia de salida es de 100 Hz. El producto es ideal para la monitorización de edificios peligrosos.

T700-C

El T700-C es una salida digital (X, Y, Z) sensor de inclinación de tres ejes Con un conversor A/D de 16 bits de alta precisión integrado y un algoritmo de filtrado de orden n, se obtienen los valores finales de inclinación X, Y y Z de salida. La interfaz de salida admite RS232, RS485, RS422, TTL, Modbus y Canopen opcionales. El producto puede corregir la deriva de temperatura del sensor según los cambios de temperatura monitorizados por el sensor de temperatura integrado para garantizar la repetibilidad del producto en entornos de baja y alta temperatura. La frecuencia de salida es de 100 Hz.

T700-D

T700-D es una salida digital (X, Y, Z) sensor de inclinación de tres ejes Lanzado por Micro-Magic Inc., empresa de alta tecnología, para el control de campo industrial. Incorpora un conversor A/D de 16 bits de alta precisión y, mediante un algoritmo de filtrado de orden n, genera el valor del ángulo de inclinación de los ejes X, Y y Z. Las interfaces de salida RS232, RS485, RS422, TTL, Modbus y bus CAN son opcionales. El producto corrige la deriva de temperatura del sensor según los cambios de temperatura monitorizados por el sensor de temperatura integrado para garantizar su repetibilidad en entornos de baja y alta temperatura. Frecuencia de salida: 100 Hz.

T700-G

La serie T700-G es una salida digital sensor de inclinación de doble ejeEquipado con un convertidor A/D de 16 bits de alta precisión, emite el valor de inclinación de dos ejes mediante un algoritmo de filtrado de orden n. Las interfaces de salida RS232, RS485, RS422, TTL, Modbus y bus CAN son opcionales. El producto corrige la deriva de temperatura del sensor basándose en los cambios de temperatura del sensor integrado, lo que garantiza su repetibilidad en entornos de baja y alta temperatura. Emite la frecuencia correspondiente de 100 Hz.

C9-D

C9-D es un sistema de alta precisión brújula electrónica tridimensional Lanzado por Micro-Magic Inc. Cuenta con tecnología de algoritmo de compensación tridimensional de desarrollo propio, de modo que aún puede proporcionar datos de rumbo precisos incluso cuando el producto está inclinado en un ángulo de ±40°.El producto es compacto y de bajo consumo. Se puede utilizar en diversos campos, como la estabilización de antenas, vehículos e integración de sistemas. Su alta resistencia a impactos y fiabilidad permiten que la brújula funcione con normalidad en entornos extremadamente hostiles, lo que la hace ideal para las aplicaciones miniaturizadas y de alto voltaje actuales. Sistema de control integrado para mediciones precisas.

C9000-CV

El C9000-CV es un avión de alta precisión con control total de actitud. Brújula electrónica 3D Lanzado por Micro-Magic Inc., integra salida de señal digital RS232 y salida analógica de 4-20 mA y 0-5 V, con grado de impermeabilidad IP67. Utiliza algoritmos avanzados de calibración de hierro duro y dulce para proporcionar información de rumbo de alta precisión en un rango de balanceo de 360° y un ángulo de inclinación completo de +/-90°. El C9000-CV ha sido especialmente optimizado para aplicaciones en el sector petrolero, lo que lo hace ideal para sistemas de inclinómetros. Puede generar de forma manual o automática información sobre el ángulo de inclinación, el ángulo azimutal y el ángulo de la superficie de la herramienta, así como el tamaño actual del componente del campo magnético. Los usuarios solo necesitan conectar el C9000-CV al circuito de transmisión de datos para formar un inclinómetro de alta precisión.

CG1000

El CG1000 es un sistema de brújula de nueva generación para buques civiles. Utiliza un giroscopio de fibra óptica avanzado y tecnología de cálculo de brújula para medir de forma autónoma el movimiento angular del buque y proporciona continuamente información sobre el rumbo, el cabeceo, el balanceo y otros datos del portaaviones al exterior, proporcionando así información básica de apoyo para la navegación marítima.Las brújulas giroscópicas de fibra óptica tienen las ventajas de una larga vida útil, no requieren mantenimiento, requieren un tiempo de puesta en marcha corto, son de bajo costo y no necesitan reemplazar regularmente las bolas giroscópicas, lo que puede reemplazar por completo las brújulas giroscópicas tradicionales.

Parámetro		C9-A
Parámetros de rumbo de la brújula	Precisión del rumbo	1° (RMS, paso<45°)
	Rresolución	0,1°
	Rrepetibilidad	0,3°
	Mrango de medición	0~360°
	Trango de ilting	±40°
Parámetros de inclinación de la brújula	Precisión del tono	0,15°
	Rprecisión total	0,15°
	Iresolución del ángulo de inclinación	0,01°
	Irango de inclinación	Inclinación ±90°; Balanceo ±180°
Ccalibración	Calibración de hierro duro	Yes
	Scalibración de hierro a menudo	Yes
	Calibración de inclinación	Yes

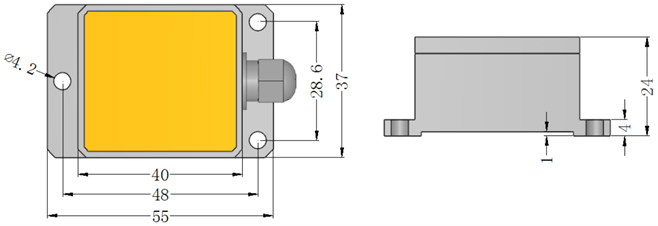

Ppropiedades físicas	Sizar	Largo 55 x Ancho 37 x Alto 24 (mm)
	Wocho	75 gramos
	Conector de interfaz CAN	línea saliente directa
Características de la interfaz	Retraso de inicio	<50 ms
	Frecuencia máxima de muestreo	50 veces/segundo
	Tasa de comunicación	Velocidad en baudios de 100 a 500 Kbps
	Comunicación CAN	opcional
	Comunicación CANOpen	opcional
	Formato de salida	hexadecimal
Pfuente de alimentación	Voltaje de soporte	CC+5 V (9~36 V)
	Corriente (máx.)	40 mA
	Modo de trabajo	30 mA
Emedio ambiente	Rango de almacenamiento	-40℃--+125℃
	Temperatura de trabajo	-40℃--+85℃
	Resistencia a la vibración	2600 gramos
