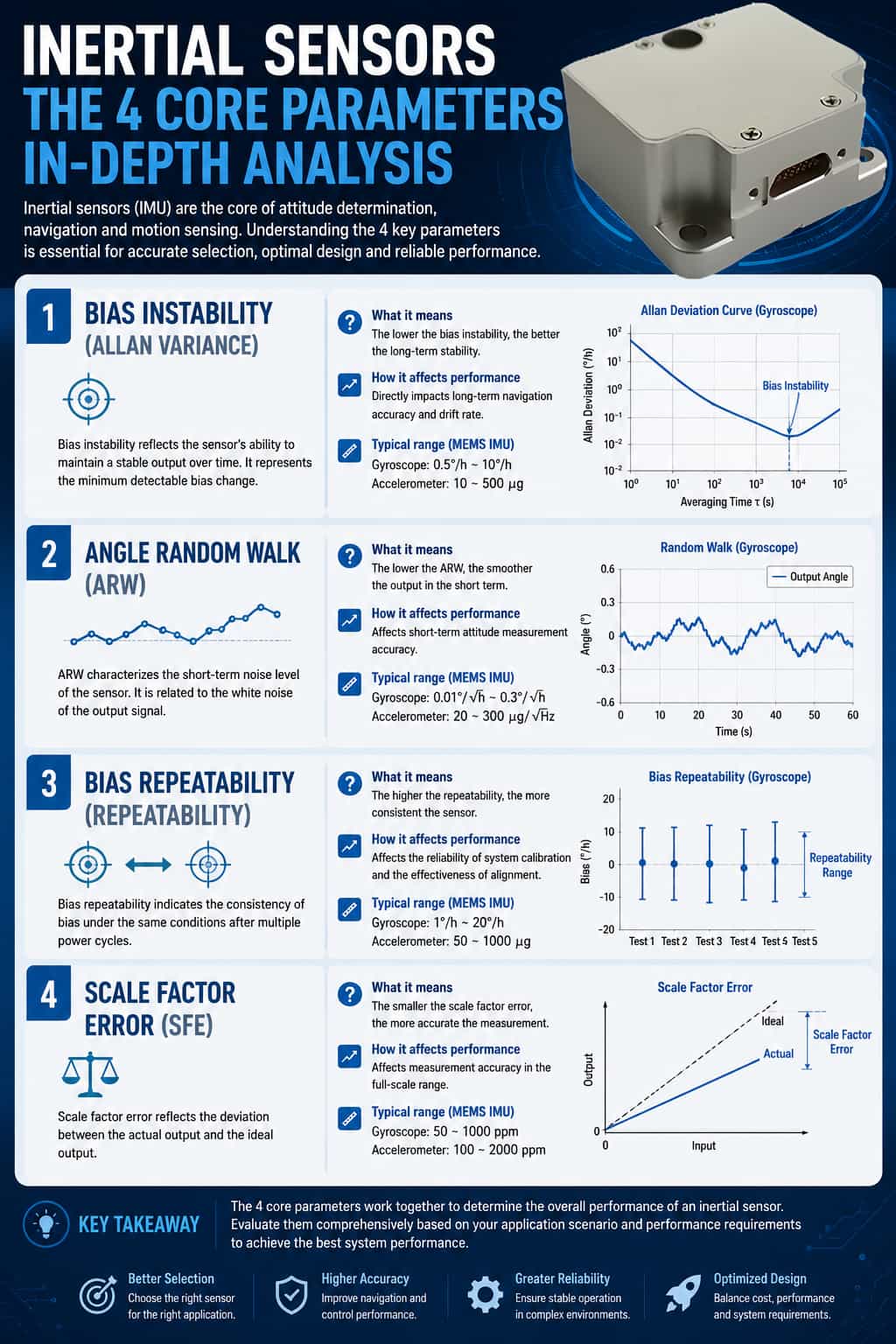

En los campos de la navegación inercial, el control de movimiento y la medición de actitud de alta precisión, el rendimiento de los sensores inerciales (giroscopios y acelerómetros) determina directamente el límite superior de la precisión de todo el sistema. Para los ingenieros, comprender la importancia práctica de los parámetros clave que se encuentran en las hojas de datos —y su impacto en las aplicaciones finales— es fundamental para la selección de componentes y el diseño del sistema. Este artículo ofrece un análisis exhaustivo de cuatro parámetros de ingeniería fundamentales desde una perspectiva práctica: estabilidad del sesgo, paseo aleatorio, repetibilidad del sesgo y no linealidad del factor de escala.
I. Estabilidad del sesgo
1. Definición y significado físico
La estabilidad del sesgo se refiere al grado en que la señal de salida del sensor fluctúa alrededor de su valor medio en condiciones estáticas; generalmente se caracteriza por el punto mínimo (o la región plana) en la curva de varianza de Allan. Para los giroscopios, la unidad suele ser °/h (grados por hora); para los acelerómetros, es mg o μg.
Refleja la estabilidad de la señal de salida del sensor durante un funcionamiento estático prolongado. Un giroscopio de fibra óptica con una estabilidad de desviación de 0,01°/h implica que la fluctuación de su señal de salida promedio durante una hora es de aproximadamente 0,01 grados; este es un parámetro de rendimiento fundamental para los sistemas de navegación inercial de grado profesional.
2. Método de prueba de ingeniería
Monte el sensor en una plataforma giratoria de alta precisión, asegurándose de que permanezca completamente inmóvil y que la temperatura ambiente sea estable (por ejemplo, dentro de una cámara con temperatura controlada a 25 ± 0,1 °C). Recopile datos estáticos de forma continua durante varias horas (al menos de 4 a 24 horas). Calcule la varianza de Allan y extraiga la desviación estándar en tiempos de suavizado (τ) como 1 s, 10 s y 100 s; el valor óptimo de estabilidad del sesgo corresponde al punto de transición entre el segmento de la curva con una pendiente de -0,5 y la región plana.
3. Impacto en el sistema
La estabilidad del sesgo afecta directamente la precisión de la navegación a largo plazo y determina la velocidad a la que se acumulan los errores angulares durante la integración inercial; por ejemplo, una deriva de 1°/h produce un error de rumbo de aproximadamente 1° en una hora. Además, la búsqueda de alta precisión del norte requiere una estabilidad del sesgo extremadamente baja (≤0,01°/h) para extraer eficazmente el componente que apunta al norte de la velocidad de rotación de la Tierra (15°/h).
4. Conceptos erróneos y consideraciones en ingeniería
No todos los tiempos de suavizado se ajustan al mismo estándar; diferentes fabricantes pueden informar la estabilidad basándose en suavizados de 10 o 100 segundos, por lo que es necesario estandarizar el tiempo de suavizado al realizar comparaciones. Los efectos de la temperatura superan con creces las fluctuaciones estáticas; la variación del sesgo en todo el rango de temperatura de funcionamiento puede ser de uno a dos órdenes de magnitud mayor que la estabilidad estática. Por lo tanto, las aplicaciones de ingeniería deben centrarse en la estabilidad equivalente lograda tras la compensación de temperatura completa.
II. Paseo aleatorio
1. Definición y significado físico
El paseo aleatorio se refiere al error aleatorio resultante de la integración del ruido blanco. En el caso de los giroscopios, se conoce como paseo aleatorio angular (ARW, por sus siglas en inglés), medido en °/√h; en el caso de los acelerómetros, se conoce como paseo aleatorio de velocidad (VRW, por sus siglas en inglés), medido en m/s/√h o (m/s)/√h.
Caracteriza la intensidad energética del ruido blanco de alta frecuencia en la salida del sensor. Para un giroscopio con una ARW de 0,01°/√h, la desviación estándar del error angular introducido por el ruido blanco durante una integración de una hora es de 0,01° × √1 = 0,01°; sin embargo, si se integra durante 0,01 horas (36 segundos), el error es de 0,01 × √0,01 = 0,001°. El error es proporcional a la raíz cuadrada del tiempo.
2. Métodos de prueba de ingeniería
Este parámetro también se obtiene mediante análisis de varianza de Allan. Para valores pequeños de τ (típicamente <10s), el coeficiente de paseo aleatorio se puede derivar del segmento de la curva de varianza de Allan con una pendiente de -0,5. Alternativamente, se puede calcular integrando la densidad espectral de potencia (PSD) dentro del ancho de banda relevante.
3. Impacto en el sistema
El movimiento aleatorio afecta principalmente a la precisión dinámica a corto plazo; superpone ruido y reduce la relación señal-ruido durante vibraciones o rotaciones a alta velocidad. Un movimiento aleatorio excesivo puede excitar el bucle de control, provocando fluctuaciones, y, en los sistemas de navegación integrados, afecta a la velocidad de convergencia y a la varianza en estado estacionario del filtro de Kalman.
4. Conceptos erróneos y consideraciones en ingeniería
El paseo aleatorio y la estabilidad del sesgo son independientes pero están relacionados; el paseo aleatorio determina el ruido a corto plazo, mientras que la estabilidad del sesgo determina la deriva a largo plazo. Ambos deben optimizarse simultáneamente, ya que centrarse únicamente en el primero puede provocar una deriva excesiva a largo plazo.
III. Repetibilidad del sesgo
1. Definición y significado físico
La repetibilidad del sesgo se refiere a la consistencia de la salida del punto cero de un sensor en diferentes eventos de arranque. Comparte las mismas unidades que la estabilidad del sesgo (°/h o mg).
Refleja la predictibilidad del sensor, tanto entre lotes como después de cada encendido. Los sensores con baja repetibilidad requieren una recalibración del sesgo en cada arranque; de lo contrario, se producirá un error constante (desviación).
2. Métodos de prueba de ingeniería
En condiciones ambientales idénticas, realice varias pruebas de encendido (≥10 veces) en el mismo sensor, registrando el valor de sesgo estabilizado en cada ocasión. Calcule la desviación estándar (1σ) o el rango (máximo menos mínimo) de estos valores de sesgo.
3. Impacto en el sistema
La repetibilidad del sesgo determina si el sensor requiere recalibración en cada arranque. Si la repetibilidad supera el margen de error admisible del sistema, se pueden usar directamente los valores de calibración de fábrica; de lo contrario, se debe implementar un proceso de autocalibración. Además, en configuraciones multirredundantes, la repetibilidad afecta directamente la consistencia entre los sensores, determinando así la complejidad de la lógica de votación.
4. Conceptos erróneos y consideraciones en ingeniería
Es fundamental distinguir entre repetibilidad y estabilidad: la estabilidad mide las fluctuaciones durante el funcionamiento, mientras que la repetibilidad refleja las variaciones entre diferentes ciclos operativos. Incluso con una estabilidad extremadamente alta (por ejemplo, 0,01°/h), una repetibilidad deficiente hace que un sensor no sea apto para su uso directo en navegación de alta precisión. En comparación con los sensores MEMS, los acelerómetros de cuarzo pueden alcanzar una repetibilidad de sesgo inferior a 50 μg, lo que los hace especialmente adecuados para aplicaciones de alta gama que requieren un funcionamiento prolongado sin necesidad de calibración.
IV. No linealidad del factor de escala
1. Definición y significado físico
La no linealidad del factor de escala se refiere al grado en que la relación proporcional entre los cambios en la entrada y la salida del sensor se desvía de una línea recta ideal; normalmente se expresa como un porcentaje de la escala completa (% FS) o en partes por millón (ppm). Por ejemplo, un rango de ±500°/s con una no linealidad de 50 ppm implica un error máximo de no linealidad de 500 × 50 × 10⁻⁶ = 0,025°/s. Este parámetro determina la fidelidad de medición del sensor en un amplio rango dinámico (por ejemplo, altas velocidades de rotación o altas aceleraciones).
2. Métodos de prueba de ingeniería
Monte el sensor en una mesa de calibración (para giroscopios) o en una centrífuga (para acelerómetros). Aplique diferentes velocidades de entrada (p. ej., 0, ±50, ±100, ±200, ±500°/s) y registre las salidas. Ajuste una línea recta mediante el método de mínimos cuadrados, calcule la desviación máxima de los puntos de medición con respecto a esta línea y divídala por el rango de escala completa para obtener el valor de no linealidad.
3. Impacto en el sistema
La no linealidad del factor de escala puede convertirse en una fuente principal de error en escenarios de alta dinámica (como misiles o aeronaves de alto rendimiento); incluso después de una calibración multipunto, la no linealidad puede generar residuos de interpolación. Además, la no linealidad del acelerómetro afecta la precisión de la integración de la velocidad, especialmente durante operaciones prolongadas de alta maniobrabilidad.
4. Errores y consideraciones de ingeniería
Al evaluar la no linealidad del factor de escala, tenga en cuenta que el valor del error absoluto está directamente relacionado con el rango de medición; no se puede juzgar el rendimiento basándose únicamente en el valor de ppm (por ejemplo, 100 ppm produce un error de 0,01°/s en un rango de 100°/s, pero aumentar el rango diez veces incrementa el error diez veces). Además, la asimetría entre las direcciones positiva y negativa es fundamental para las plataformas con simetría rotacional. La temperatura también influye significativamente en la no linealidad; las variaciones en todo el rango de temperatura de funcionamiento suelen superar los valores medidos a temperatura ambiente, lo que requiere compensación de temperatura.
Resumen
Al seleccionar componentes para aplicaciones de ingeniería, evite buscar el valor "óptimo" para un solo parámetro de forma aislada. En su lugar, evalúe de forma integral los cuatro parámetros clave, considerando la distribución del error del sistema, el entorno operativo, los ciclos de calibración y las limitaciones de costos. Asimismo, es fundamental exigir a los proveedores que proporcionen curvas de varianza de Allan y gráficos de rendimiento a temperatura completa, en lugar de solo valores típicos. Solo mediante una comprensión profunda de la física subyacente y las características de propagación de errores asociadas con estos parámetros se pueden diseñar sistemas inerciales verdaderamente robustos y de alto rendimiento.
