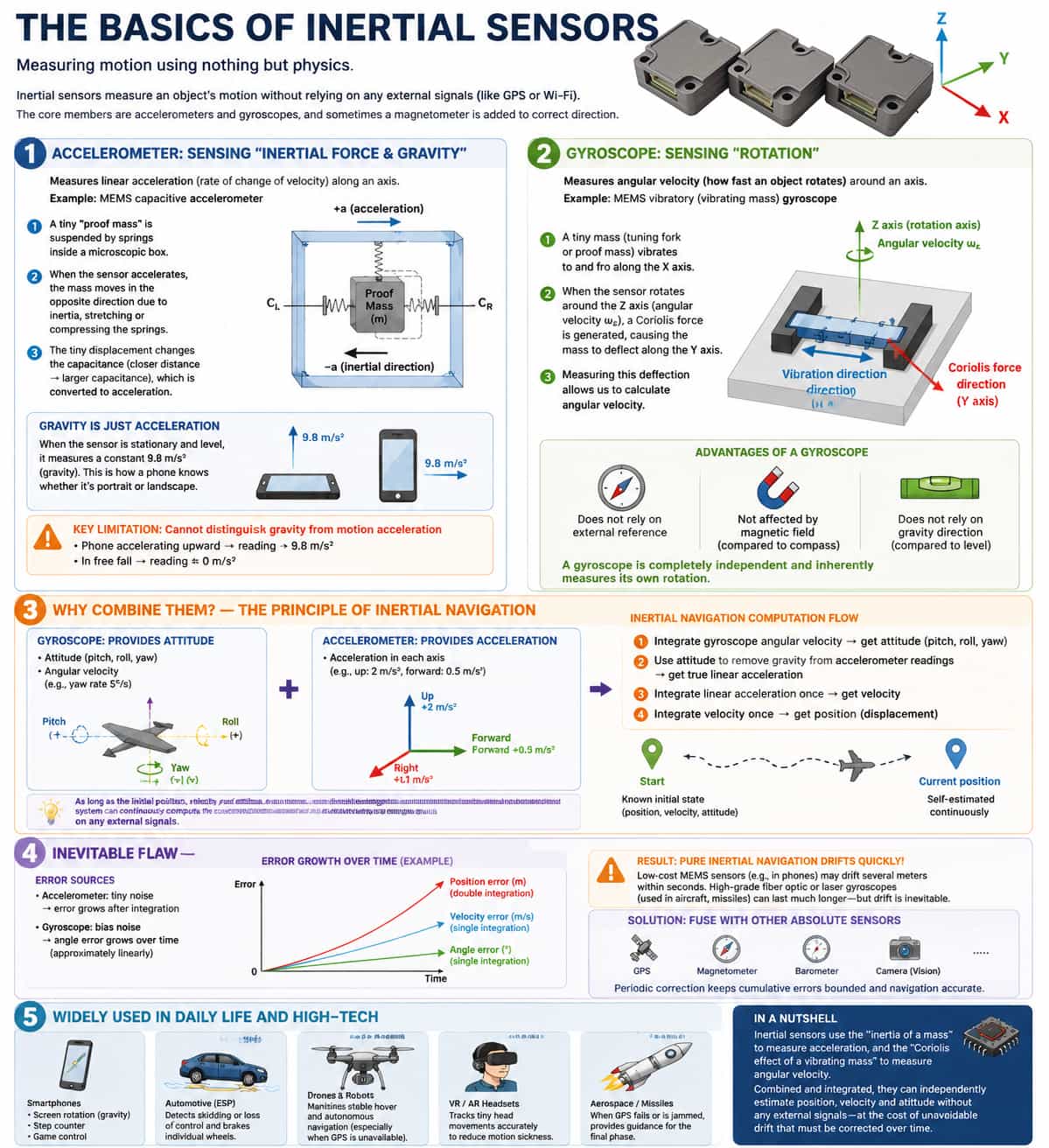

Introducción a los principios básicos de los sensores inerciales

Un sensor inercial es un dispositivo capaz de medir el estado de movimiento de un objeto en el espacio basándose únicamente en leyes físicas intrínsecas, sin depender de señales externas (como GPS o Wi-Fi). Sus componentes principales son acelerómetros y giroscopios; estos dispositivos suelen funcionar conjuntamente, a veces complementados con un magnetómetro para ayudar en la corrección de la orientación.

1. Acelerómetro: Detecta la "fuerza inercial y la gravedad".

Un acelerómetro mide la aceleración lineal de un objeto en una dirección específica, es decir, la tasa de cambio de su velocidad. Tomando como ejemplo el tipo más común, el acelerómetro capacitivo MEMS: imaginemos una pequeña masa de prueba suspendida por resortes dentro de una carcasa en miniatura. Cuando todo el sensor acelera, la masa de prueba se desplaza en la dirección opuesta debido a la inercia, lo que provoca que los resortes se estiren o se compriman. Este pequeño desplazamiento se convierte en un cambio de capacitancia (donde una mayor proximidad resulta en una mayor capacitancia), lo que permite calcular la aceleración. Según la Teoría General de la Relatividad, la gravedad es equivalente a la aceleración; por lo tanto, cuando el sensor está inmóvil y plano, registra una lectura constante de 9,8 m/s² (la aceleración debida a la gravedad). Así es precisamente como un teléfono inteligente determina si está en modo horizontal o vertical: detectando la dirección de la gravedad. Sin embargo, los acelerómetros tienen una limitación crítica: no pueden distinguir entre la gravedad y la aceleración causada por el movimiento. Por ejemplo, si un teléfono inteligente acelera verticalmente hacia arriba, su lectura superará los 9,8 m/s²; por el contrario, durante la caída libre, la lectura se aproximará a cero.

2. Giroscopio: Detectando la "rotación"

Un giroscopio mide la velocidad angular de un objeto —la velocidad a la que gira— alrededor de un eje específico. Tomando como ejemplo el giroscopio vibratorio MEMS, este dispositivo aprovecha el fenómeno físico conocido como efecto Coriolis: imaginemos un pequeño diapasón o masa de prueba que oscila rápidamente. Cuando el sensor gira, esta masa oscilante se ve sometida a una fuerza —la fuerza de Coriolis— que actúa perpendicularmente tanto a la dirección de oscilación como al eje de rotación. Esta fuerza provoca un pequeño desplazamiento lateral de la masa; al medir la magnitud de este desplazamiento, se puede calcular la velocidad angular de rotación. El valor del giroscopio reside en su independencia de referencias externas; es capaz de medir su propia rotación. Esta capacidad lo hace más potente que dispositivos como brújulas o niveles de burbuja: mientras que una brújula es susceptible a la interferencia de campos magnéticos y un nivel de burbuja requiere la referencia de la gravedad, un giroscopio funciona de forma totalmente autónoma.

3. ¿Por qué es necesaria una combinación de ambos? — Principios de la navegación inercial

El uso de acelerómetros o giroscopios de forma aislada presenta desafíos inherentes; sin embargo, al combinarlos con algoritmos de fusión de datos, se puede lograr la navegación inercial. El giroscopio proporciona información sobre la actitud actual y la velocidad de rotación (por ejemplo, "orientado 30° al este del Norte, girando a 5° por segundo"), mientras que el acelerómetro informa la aceleración a lo largo de varios ejes (por ejemplo, "la aceleración hacia arriba es de 2 m/s², la aceleración hacia adelante es de 0,5 m/s²"). Sin embargo, para restar el componente gravitatorio de estas lecturas, se debe conocer la actitud actual, proporcionada por el giroscopio. El proceso de cálculo específico se desarrolla de la siguiente manera: la integración de la velocidad angular del giroscopio produce la actitud (ángulos de cabeceo, balanceo y guiñada); utilizando esta información de actitud, se resta el componente gravitatorio de las lecturas del acelerómetro para obtener la aceleración real del movimiento; la integración de esta aceleración del movimiento una vez produce la velocidad, y la integración de la velocidad una vez más produce el desplazamiento (cambio de posición). En consecuencia, siempre que se conozcan la posición, la velocidad y la orientación iniciales, un sistema de navegación inercial puede calcular y proporcionar continuamente la posición y la orientación actuales durante cualquier movimiento, funcionando de forma totalmente independiente de las señales externas.

4. Un defecto inherente que debe abordarse: la deriva.

Los sensores inerciales sufren un inconveniente inevitable: el error de integración acumulativo, comúnmente conocido como "deriva". Los acelerómetros presentan niveles mínimos de ruido; al integrarse para obtener la velocidad, este error se amplifica una vez, y al integrarse nuevamente para obtener el desplazamiento, el error aumenta drásticamente. Simultáneamente, los giroscopios también introducen errores mínimos en sus mediciones de velocidad angular; al integrarse para obtener la posición angular, este error crece linealmente con el tiempo. El resultado es que un sistema de navegación puramente inercial desarrollará desviaciones significativas en un lapso que va desde unos pocos segundos hasta unos pocos minutos. Si bien los costosos giroscopios de fibra óptica o láser (utilizados típicamente en aeronaves y misiles) pueden mantener la precisión durante períodos más prolongados, los sensores MEMS económicos que se encuentran en los teléfonos móviles pueden desviarse varios metros en tan solo unos segundos. Por lo tanto, es esencial corregir periódicamente los errores acumulativos de los sensores inerciales utilizando otros sensores de medición absoluta, como receptores GPS, magnetómetros, barómetros o cámaras de visión. 5. Aplicaciones omnipresentes en la vida diaria

Los sensores inerciales se aplican ampliamente tanto en la vida cotidiana como en campos de alta tecnología: en los teléfonos móviles, permiten la rotación de la pantalla (los acelerómetros detectan la gravedad), el conteo de pasos (los acelerómetros detectan las vibraciones al caminar) y el control direccional en los juegos (giroscopios); en los programas electrónicos de estabilidad (ESP) de los automóviles, detectan si un vehículo está derrapando o perdiendo el control, lo que permite el frenado instantáneo de las ruedas individuales; en los drones y robots, mantienen un vuelo estacionario estable y facilitan la navegación autónoma (especialmente cuando se pierden las señales GPS); en los cascos de realidad virtual/aumentada, rastrean con precisión los movimientos mínimos de la cabeza para minimizar el mareo por movimiento; y en los sistemas aeroespaciales y de misiles, sirven como mecanismo de guía principal durante las etapas finales del vuelo, o cuando las señales GPS fallan o están sujetas a interferencias.

En resumen, los sensores inerciales miden la aceleración aprovechando la inercia de una masa de prueba y la velocidad angular mediante el efecto Coriolis sobre una masa vibrante. Al combinar estas mediciones y realizar cálculos de integración, pueden determinar de forma autónoma la posición, la velocidad y la orientación de un objeto sin depender de señales externas, aunque esta capacidad conlleva la desventaja inherente de acumular errores de deriva con el tiempo.
