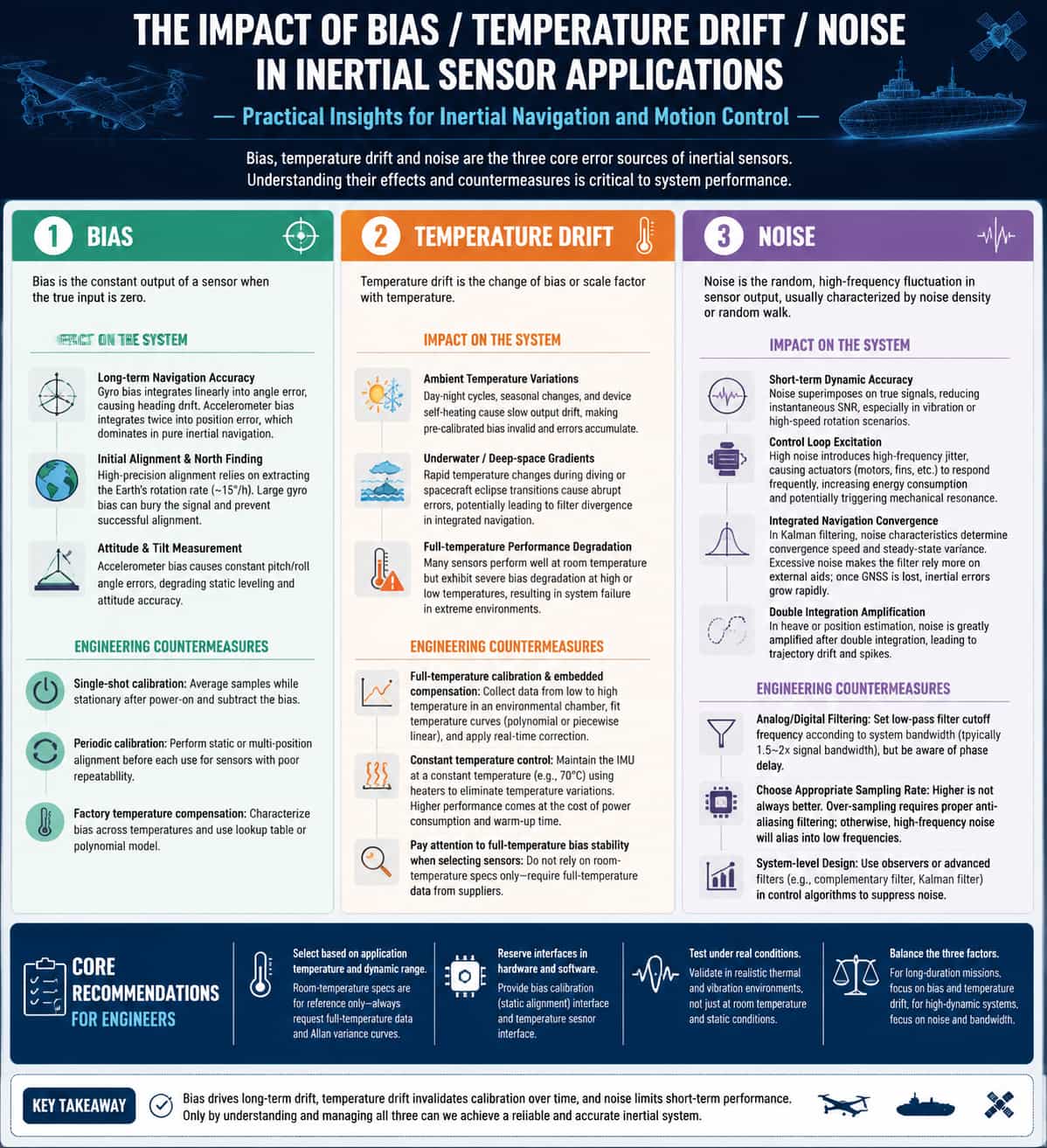

Análisis del impacto práctico del sesgo, la deriva térmica y el ruido en los sensores inerciales en las aplicaciones de proyectos.

En los proyectos de navegación inercial y control de movimiento, el sesgo del sensor, la deriva térmica y el ruido son las tres principales fuentes de error que afectan al rendimiento del sistema. La siguiente sección describe sus manifestaciones, su impacto en el sistema y las estrategias de mitigación desde una perspectiva de ingeniería.

1. Sesgo

El sesgo se refiere a la salida estática constante de un sensor en condiciones de entrada cero. En aplicaciones de ingeniería, el sesgo afecta directamente la precisión de integración a largo plazo y las capacidades de alineación.

• Precisión de navegación a largo plazo: El sesgo del giroscopio se acumula linealmente en error angular mediante integración; cuanto mayor sea el sesgo, más rápida será la deriva de rumbo. El sesgo del acelerómetro se traduce en error de posición mediante doble integración, convirtiéndose en una fuente de error primaria, especialmente en la navegación inercial pura sin correcciones externas.

· Alineación inicial y búsqueda del norte: La búsqueda de alta precisión del norte requiere extraer el componente que apunta al norte de la velocidad angular de la Tierra (aprox. 15°/h); si el sesgo del giroscopio es excesivo, la señal se ve saturada, lo que imposibilita una alineación efectiva.

• Medición de actitud e inclinación: El sesgo del acelerómetro provoca directamente desviaciones constantes en los ángulos de cabeceo y balanceo, lo que afecta a la precisión de la actitud horizontal estática.

Mitigación de ingeniería:

· Calibración/compensación de evento único: Realice un muestreo estático y un promedio después del encendido, luego reste el valor de compensación constante.

• Calibración periódica: Para sensores con baja repetibilidad, realice una alineación estática o por indexación antes de cada uso.

· Compensación térmica a nivel de fábrica: Registre los valores de polarización a diferentes temperaturas para establecer tablas de consulta o modelos polinómicos.

2. Deriva térmica

La deriva térmica se refiere a la variación en el sesgo del sensor o factor de escala causada por cambios de temperatura. En entornos operativos con un amplio rango de temperaturas, los errores inducidos por la deriva térmica suelen ser de uno a dos órdenes de magnitud mayores que el sesgo a temperatura ambiente.

• Fluctuaciones de la temperatura ambiente: Las variaciones de temperatura diurnas, los cambios estacionales y el auto calentamiento de los equipos provocan una deriva lenta en la salida del sensor, lo que invalida los valores de sesgo precalibrados y conlleva la acumulación de errores de integración con el tiempo.

• Gradientes de temperatura subacuáticos/en el espacio profundo: Los cambios rápidos de temperatura, como cuando un vehículo se sumerge o una nave espacial entra/sale de una zona de sombra, pueden causar errores abruptos debido a la deriva térmica, lo que podría provocar divergencias en los filtros de navegación integrados. • Degradación del rendimiento en todo el rango de temperaturas: Muchos sensores presentan excelentes especificaciones a temperatura ambiente, pero su rendimiento sin sesgo se deteriora significativamente a temperaturas altas o bajas, lo que podría provocar un fallo total del sistema en entornos extremos.

Contramedidas de ingeniería:

• Calibración de temperatura completa + compensación integrada: La señal de salida del sensor se captura en tiempo real dentro de una cámara térmica en todo el rango de temperatura de funcionamiento; se ajusta una curva de temperatura (polinómica o lineal por tramos) y el chip o la computadora de navegación aplica correcciones en tiempo real basadas en la temperatura actual.

• Control de temperatura constante: En aplicaciones de alta gama (como sistemas de navegación inercial de grado estratégico), los calentadores mantienen la IMU a una temperatura constante (por ejemplo, 70 °C) para eliminar las fluctuaciones de temperatura, aunque a costa de un mayor consumo de energía y tiempos de arranque más prolongados.

• Priorizar la estabilidad sin polarización a temperatura ambiente durante la selección: Muchos proveedores solo proporcionan especificaciones a temperatura ambiente, lo que puede resultar engañoso para un proyecto, por lo que es fundamental exigir datos de rendimiento a temperatura ambiente.

3. Ruido

El ruido se refiere a fluctuaciones aleatorias de alta frecuencia en la salida del sensor, típicamente caracterizadas por coeficientes de paseo aleatorio o densidad de ruido. Su impacto se observa principalmente en la dinámica a corto plazo y la estabilidad del sistema:

· Precisión dinámica a corto plazo: El ruido superpuesto a la señal real reduce la relación señal-ruido (SNR) instantánea, un efecto particularmente pronunciado durante la vibración o la rotación a alta velocidad.

· Excitación del bucle de control: Los altos niveles de ruido introducen fluctuaciones de alta frecuencia, lo que provoca que los actuadores (como motores o superficies de control) respondan con frecuencia; esto aumenta el consumo de energía y puede desencadenar resonancia mecánica.

· Convergencia de navegación integrada: En el filtrado de Kalman, las características del ruido determinan la tasa de convergencia y la varianza en estado estacionario de las estimaciones de estado; un ruido excesivo obliga al filtro a depender en mayor medida de datos de ayuda externos, lo que significa que si se pierde la señal GNSS, los errores inerciales puros aumentarán rápidamente.

· Efecto de amplificación por doble integración: En la medición de cabeceo o navegación a estima, el ruido se amplifica drásticamente después de la doble integración, lo que provoca una deriva de la trayectoria o picos de señal.

Contramedidas de ingeniería:

· Filtrado analógico/digital: Las frecuencias de corte del filtro de paso bajo se establecen en función del ancho de banda del sistema (normalmente de 1,5 a 2 veces el ancho de banda de la señal), aunque esto introduce un desfase.

• Selección de una frecuencia de muestreo adecuada: Una frecuencia más alta no siempre es mejor; el sobremuestreo requiere filtrado anti-aliasing para evitar que el ruido de alta frecuencia se solape con el rango de baja frecuencia. • Diseño a nivel de sistema: Emplee observadores o métodos de filtrado de orden superior (como filtrado complementario o filtrado de Kalman) dentro de los algoritmos de control para suprimir el impacto del ruido.

4. Recomendaciones clave para los ingenieros de proyecto

• Seleccione los parámetros en función de la temperatura y los rangos dinámicos de la aplicación; considere las especificaciones a temperatura ambiente solo como referencia e insista en obtener datos de rendimiento a temperatura completa y curvas de varianza de Allan.

• Incorporar interfaces para la compensación de sesgo (calibración estática) y sensores de temperatura en los diseños de hardware y software.

• Realizar pruebas y validaciones en condiciones térmicas y de vibración realistas, en lugar de basarse únicamente en pruebas estáticas a temperatura ambiente.

• Equilibrar la polarización, la deriva térmica y el ruido: priorizar la polarización y la deriva térmica para aplicaciones de larga duración, y priorizar el ruido y el ancho de banda para aplicaciones de alta dinámica.
