Guía de selección de sensores IMU con resistencia a interferencias y compensación de deriva térmica para entornos industriales con altas vibraciones.

1. Introducción:

Imaginemos un escenario en el que un robot de soldadura opera continuamente en una línea de montaje de automóviles, con el extremo de su brazo robótico sometido a impactos instantáneos de 15 g a una frecuencia de 80 Hz. En este contexto, si se selecciona una IMU incorrecta, la deriva de sesgo de un sensor estándar podría acumularse hasta 1,2° en tan solo 30 minutos, lo que provocaría un fallo de posicionamiento y una parada de seguridad.

Esto no es una exageración. En entornos industriales con altas vibraciones, ya sea en talleres de estampado, mecanizado CNC, operaciones con vehículos guiados automáticamente (AGV) de alta resistencia o maquinaria pesada de construcción, el desafío al que se enfrentan los sensores IMU no es solo una cuestión de precisión, sino de viabilidad fundamental.

La vibración afecta a las IMU principalmente a través de dos canales: primero, el acoplamiento mecánico directo, donde la vibración se transmite a través de la base de montaje al sensor, interfiriendo con la respuesta de su estructura micromecánica; segundo, el error de rectificación de vibración (VRE), donde la respuesta de rectificación de CC del acelerómetro a la vibración de CA genera un desplazamiento adicional, un problema particularmente crítico para las aplicaciones de detección de inclinación. Además, los entornos industriales experimentan fluctuaciones drásticas de temperatura (de -40 °C a 85 °C); dado que los sensores MEMS son altamente sensibles a la temperatura, un giroscopio sin compensación puede presentar una deriva de sesgo del orden de ±10°/s.

Por lo tanto, la selección de una IMU para condiciones de alta vibración requiere abordar simultáneamente dos aspectos fundamentales: la resistencia a las interferencias por vibración y la compensación de la deriva térmica. Este artículo explora estos dos aspectos clave, describiendo sistemáticamente las especificaciones técnicas críticas y el proceso de toma de decisiones para la selección del producto.

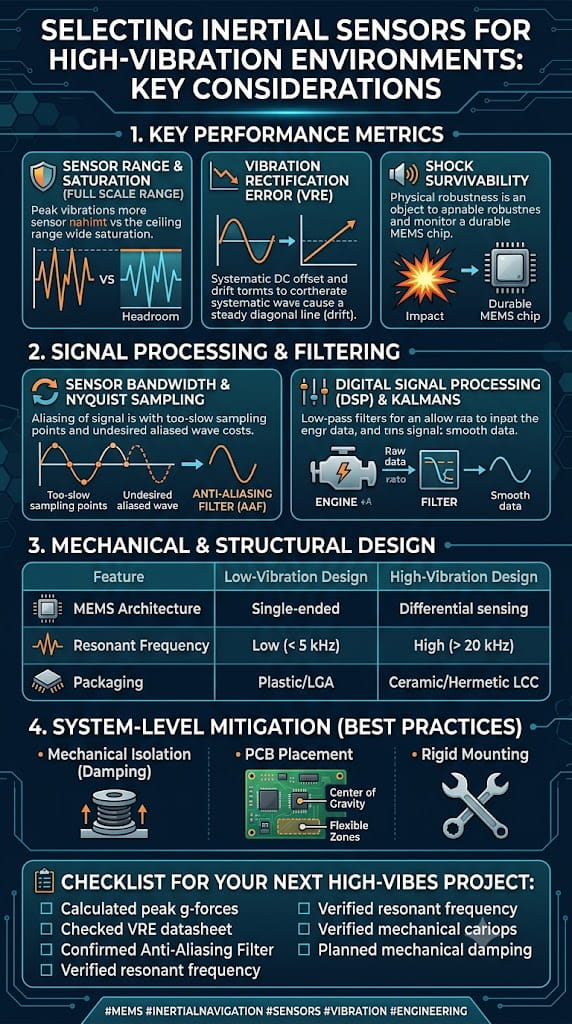

2. La naturaleza de la interferencia por vibraciones y las estrategias antivibratorias.

2.1. Comprensión del error de rectificación de vibraciones (ERV)

En entornos de alta vibración, el modo de fallo más común para una IMU no es simplemente "medición inexacta", sino más bien "desplazamiento de sesgo causado por vibración"; esto se conoce como error de rectificación de vibración (VRE). Para los acelerómetros, el sensor produce un desplazamiento de CC no deseado en respuesta a la vibración de CA; dichos desplazamientos de CC son particularmente perjudiciales en aplicaciones de detección de inclinación. Para los giroscopios, el problema principal es la sensibilidad a g, donde la vibración lineal se acopla a través de la estructura mecánica del dispositivo para superponer una señal de velocidad angular espuria en la salida del giroscopio. El efecto combinado de estos problemas puede variar desde deriva de actitud hasta inestabilidad completa del sistema de control. 2.2. Mitigación de vibraciones a nivel de hardware

Al seleccionar productos, se debe dar prioridad a las IMU que cuentan con diseños de resistencia a vibraciones a nivel de hardware, en lugar de los modelos estándar que simplemente presumen de especificaciones impresionantes. Las siguientes características de diseño resistentes a las vibraciones son criterios de selección clave:

(1) Arquitectura de detección diferencial/de bucle cerrado

Las unidades de medición inercial (IMU) que emplean una arquitectura de giroscopio diferencial pueden suprimir eficazmente las interferencias de la aceleración lineal y la vibración mecánica. Las estructuras MEMS de bucle cerrado, combinadas con canales de compensación de temperatura independientes entre el elemento MEMS y el circuito ASIC, también mejoran significativamente la resistencia a las vibraciones.

(2) Filtros mecánicos y diseños resistentes a las vibraciones

Algunos sensores de grado industrial incorporan filtros mecánicos integrados para atenuar las interferencias de vibraciones ambientales de alta frecuencia. Por ejemplo, el acelerómetro SCA3400 de Murata utiliza un diseño inmune a las vibraciones, capaz de suprimir las interferencias de vibraciones ambientales superiores a 200 Hz.

(3) Aislamiento físico y embalaje reforzado

Una carcasa de doble capa metal-cerámica, combinada con materiales amortiguadores especializados, puede suprimir el acoplamiento de ruido mecánico. El modelo U4930 de Maixinmin Micro emplea una carcasa metálica herméticamente sellada con materiales amortiguadores especializados, lo que suprime la interferencia de ruido mecánico y mantiene un grado de protección IP67.

(4) Arquitectura de sensores redundantes

Una arquitectura redundante de doble IMU compensa los errores mediante la comparación de datos en tiempo real, lo que mejora aún más la fiabilidad de la salida en entornos con altas vibraciones.

2.3. Supresión del ruido de vibración mediante algoritmos

Incluso con una selección óptima de hardware, el ruido de vibración no se puede eliminar por completo. Las soluciones robustas de resistencia a las vibraciones incorporan invariablemente un procesamiento de reducción de ruido a nivel algorítmico.

(1) Filtrado adaptativo de ancho de banda

Un enfoque innovador implica el preprocesamiento adaptativo de datos, donde el ancho de banda de filtrado se ajusta continuamente mediante estimación sinusoidal para mitigar el impacto de la vibración y el ruido del sensor antes de la estimación de la actitud. Los módulos de filtro de Kalman adaptativo pueden ajustar dinámicamente la matriz de covarianza del ruido y optimizar automáticamente la ponderación en función de las frecuencias de vibración externas, logrando una densidad de ruido de salida tan baja como 0,008°/s/√Hz. (2) Combinación de filtrado wavelet y filtrado de Kalman

Las investigaciones indican que, mediante el uso de un filtrado de media móvil ponderada por Gauss combinado con un filtrado de ondículas para la supresión inicial del ruido, seguido de una fusión basada en PID de los datos sin ruido y, finalmente, una optimización adicional mediante el filtrado de Kalman, la desviación estándar del ruido de vibración se puede reducir en un 93,83 %.

(3) Método LMS y filtro de Kalman extendido (EKF)

Para escenarios de vibración, como los de las carrocerías de vehículos, se puede utilizar el método de mínimos cuadrados (LMS) para el preprocesamiento inicial y así mejorar la relación señal-ruido. Posteriormente, se aprovechan las características complementarias de los acelerómetros y giroscopios para filtrar el ruido de sesgo del giroscopio, seguido de un filtrado final mediante un filtro de Kalman extendido. Los resultados de un experimento de campo de cuatro horas demuestran que este método reduce significativamente el impacto de la vibración del vehículo en la IMU.

2.4. Criterios clave de selección para entornos con vibraciones

Al seleccionar un dispositivo, se debe prestar especial atención a los siguientes parámetros técnicos relacionados con la vibración:

` Error de rectificación de vibraciones (ERV) / Coeficiente de rectificación de vibraciones: Este es el indicador más directo de la resistencia a las vibraciones, que normalmente se mide en mg/g². Valores más bajos indican una mayor resistencia a las vibraciones.

` Resistencia a las vibraciones: expresada en gramos (por ejemplo, ≥20 gramos o 10 g RMS en el rango de 20 Hz a 2 kHz).

` Selección de ancho de banda: Seleccione un ancho de banda que coincida con la frecuencia de vibración objetivo. Un ancho de banda excesivamente amplio captura vibraciones de alta frecuencia dentro de la banda, lo que genera un error de respuesta de frecuencia (VRE) mayor. Las IMU de grado industrial suelen limitar intencionadamente el ancho de banda de salida a 100-200 Hz como medida de diseño para evitar el aliasing.

` Tolerancia a los golpes: Normalmente se requiere que sea ≥2000 g o superior para garantizar que los golpes accidentales y severos no dañen la IMU.

3. Estrategias de compensación de la deriva de temperatura y precisión

3.1. ¿Qué impacto tiene la temperatura en las IMU?

Las estructuras sensibles de los acelerómetros y giroscopios MEMS (como las vigas micromecánicas, las masas de prueba y las placas capacitivas basadas en silicio) experimentan dilatación y contracción térmica con los cambios de temperatura. Esto altera la rigidez mecánica y los espacios capacitivos, lo que provoca una deriva en la señal de salida. Por ejemplo, el módulo de Young del silicio disminuye a una tasa aproximada de -60 ppm/°C a medida que aumenta la temperatura; en el rango de -40 °C a 85 °C, la deriva de polarización no compensada de un giroscopio puede alcanzar el orden de ±10°/s. Por lo tanto, al seleccionar un dispositivo, es fundamental centrarse en la estabilidad de la IMU en todo el rango de temperaturas, en lugar de basarse únicamente en las especificaciones a temperatura ambiente.

3.2. Enfoques técnicos para la compensación de la deriva de temperatura

Actualmente, existen dos vías técnicas principales para la compensación de la deriva de temperatura:

Ruta 1: Compensación de temperatura a nivel de hardware

Esto implica la integración de sensores de temperatura independientes y canales de compensación para monitorizar la temperatura y corregir la salida en tiempo real dentro del chip. Se utilizan sistemas digitales de bucle cerrado para corregir la deriva en tiempo real; por ejemplo, la función de autocompensación de ciertos acelerómetros de grado industrial puede reducir la deriva de temperatura a ±0,003 mg/°C. Las técnicas de encapsulación a nivel de oblea y la selección de materiales de embalaje altamente estables contribuyen a reducir el estrés térmico dentro del paquete.

Ruta 2: Compensación de temperatura a nivel de software/algoritmo

La compensación por software se basa en métodos matemáticos para analizar la relación entre la temperatura y los datos de salida del giroscopio MEMS. Garantiza la precisión de la salida sin incurrir en costos adicionales de hardware, ofreciendo ventajas como simplicidad, menor costo y facilidad de ajuste de parámetros.

Los métodos más comunes incluyen el ajuste polinómico, el ajuste lineal por tramos y las técnicas de interpolación (como la interpolación de Lagrange). Fundamentalmente, estos métodos predicen y corrigen la deriva de temperatura mediante el establecimiento de un modelo matemático que relaciona la temperatura con el error del sensor. El concepto central consiste en utilizar datos experimentales para entrenar una función que relaciona la temperatura (o la tasa de cambio de temperatura) con correcciones de sesgo o factor de escala. Durante el funcionamiento, la temperatura actual se introduce en esta función para calcular el valor de compensación, garantizando así la estabilidad de la salida en todo el rango de temperaturas.

3.3. Métricas clave de selección relacionadas con la deriva de temperatura

Durante el proceso de selección se deben evaluar los siguientes parámetros relacionados con la temperatura:

Estabilidad de la desviación en todo el rango de temperatura: Mide la variación de la desviación en el rango de temperatura de -40 °C a 85 °C, expresada en °/h o mg. Las IMU de grado industrial de alta calidad pueden lograr una desviación en todo el rango de temperatura de ≤150 °/h (para giroscopios).

Coeficiente de temperatura de desviación: se expresa en mg/°C o °/h/°C; los valores más bajos indican un mejor rendimiento. Por ejemplo, la desviación de temperatura del acelerómetro es de 0,026 mg/°C, mientras que la variación de temperatura de la sensibilidad del giroscopio es de tan solo 0,0013 %/°C.

Método de compensación de temperatura: Compruebe las especificaciones del producto para ver si indican explícitamente el uso de algoritmos de calibración y compensación de rango completo de temperatura.

Rango de temperatura de funcionamiento: El rango típico para uso industrial es de -40 °C a 85 °C, mientras que para aplicaciones más exigentes este rango puede extenderse de -55 °C a 125 °C.

4. Referencia de selección basada en el grado de desempeño

Para condiciones de funcionamiento industrial con alta vibración, se puede utilizar el siguiente marco de clasificación de rendimiento como referencia para la selección:

Resumen

Al seleccionar una IMU para entornos industriales con alta vibración, se deben considerar los siguientes factores clave:

(1) Resistencia a las vibraciones: Nos centramos en el VRE (Error de Rectificación de Vibraciones), las clasificaciones de resistencia a las vibraciones, el diseño de filtros mecánicos y las capacidades de reducción de ruido algorítmica.

(2) Compensación de la deriva térmica: Enfoque en la estabilidad de la polarización en todo el rango de temperaturas, coeficientes de temperatura de polarización, algoritmos de compensación y calibración de amplio rango de temperaturas.

(3) Protección integral: Énfasis en la resistencia a los golpes, los índices de protección IP y el diseño redundante.

(4) Cómo evitar errores: Confiar únicamente en las especificaciones a temperatura ambiente puede resultar engañoso; es fundamental solicitar datos medidos sobre la eficiencia energética y el rendimiento en todo el rango de temperaturas.

En definitiva, la selección de una IMU adecuada debe basarse en una comprensión precisa del escenario de aplicación específico —incluidos el espectro de vibración, el rango de temperatura, los requisitos de precisión y el espacio de instalación—, junto con una comunicación exhaustiva con el proveedor y, cuando sea necesario, una verificación empírica mediante prototipos.
