En el circuito de reinicio del STM32 que se muestra en la Figura 1, se suele conectar un diodo de conmutación en paralelo con el terminal de resistencia del circuito de reinicio RC. La función principal de este diodo es acelerar la liberación de la carga del condensador.

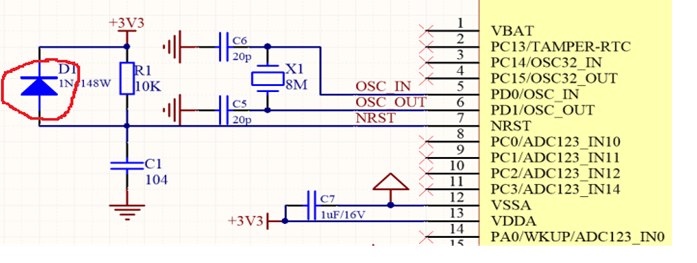

Figura 1 Circuito de reinicio del STM32

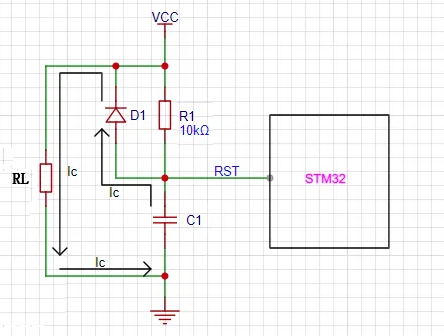

Figura 2 Ruta de descarga del circuito de reinicio del STM32
En un circuito de reinicio RC, un diodo de descarga es indispensable, cuya función principal es la descarga rápida. Cuando se corta la alimentación o se produce un corte momentáneo de energía debido a interferencias, la carga almacenada en el condensador debe liberarse a través de una ruta para garantizar un reinicio correcto en el siguiente encendido. Sin un diodo, cuando el pulso de interferencia de apagado es estrecho, el condensador se descarga a través de la resistencia R1, que tiene una gran resistencia, lo que resulta en una velocidad de descarga lenta. El circuito RC no puede descargarse completamente en el momento de un corte de energía, y el sistema no puede reiniciarse automáticamente al restablecerse. La interferencia momentánea del corte de energía puede provocar que el programa deje de funcionar con normalidad, lo que provoca un comportamiento errático o la entrada en un bucle infinito. La adición de un diodo proporciona una ruta de descarga rápida para el condensador. Debido a la muy baja resistencia de encendido del diodo, como se muestra en la ruta de descarga del circuito de reinicio STM32 en la Figura 2, la carga del condensador C1 se descarga rápidamente a través del diodo D1, lo que garantiza la estabilidad y la fiabilidad del circuito de reinicio. Cuando se corta la alimentación, el condensador se descarga rápidamente a tierra a través del diodo. Al restablecerse la alimentación, el condensador se ha descargado por completo y puede iniciar inmediatamente el proceso de carga, activando así la operación de reinicio. Esta rápida descarga garantiza que el circuito de reinicio pueda volver rápidamente a su estado inicial tras un corte de energía o una anomalía en el suministro eléctrico.
