Principios, algoritmos e implementación del Sistema de Referencia de Actitud (AHRS)
Obtenga rápidamente la información del producto en un minuto

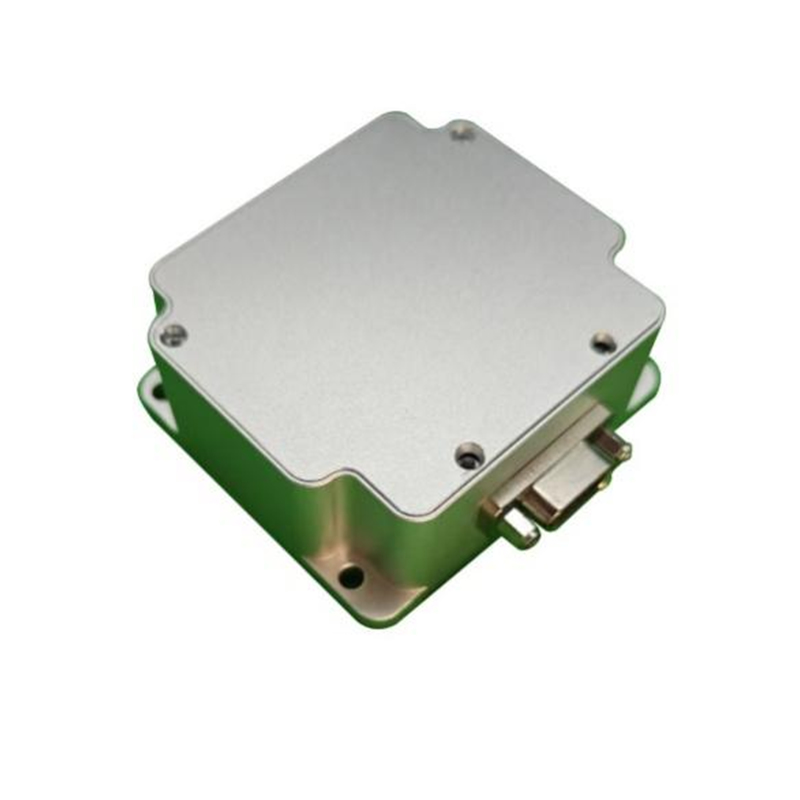

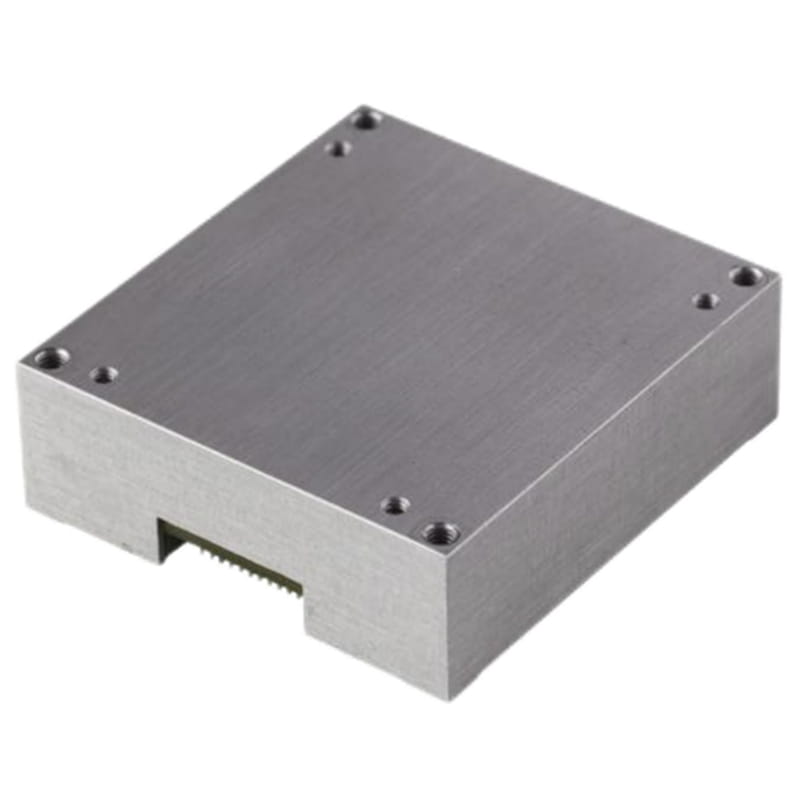

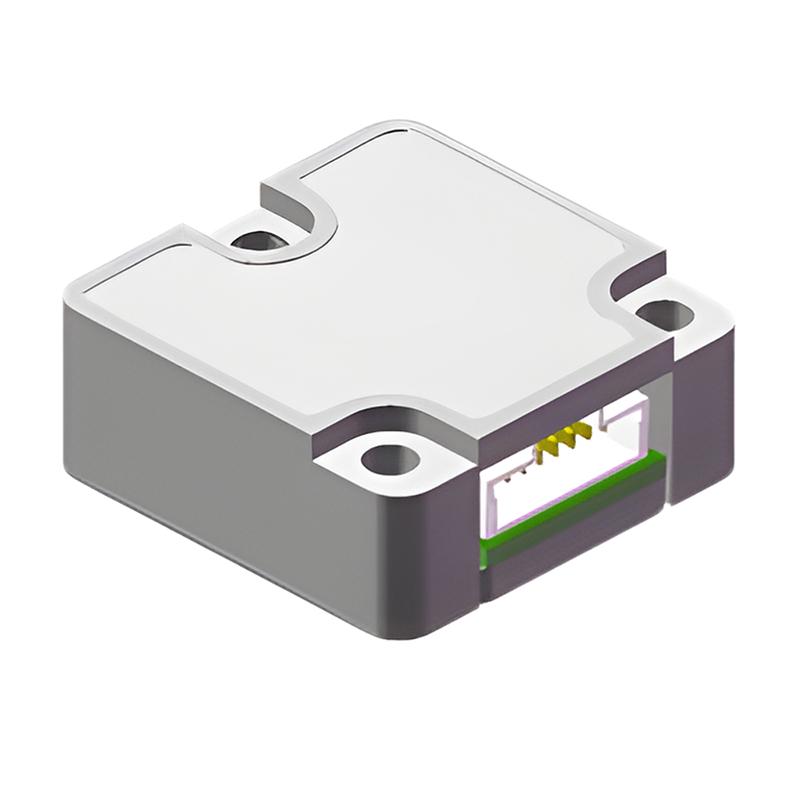

Sistema de referencia de actitud y rumboEl Sistema de Navegación Aérea (AHRS) es un dispositivo clave de navegación que utiliza la fusión de datos multisensor para calcular en tiempo real la actitud tridimensional (ángulo de cabeceo y de alabeo) y el ángulo de rumbo de un portaaviones. Sus tecnologías principales abarcan campos como los sistemas microelectromecánicos (MEMS), la navegación inercial, el procesamiento de señales y la optimización no lineal. Este artículo explorará aspectos técnicos desde tres dimensiones: modelos matemáticos, implementación de algoritmos y compensación de errores.
El principio central de AHRS es la fusión de datos de múltiples sensores, que compensa las limitaciones de un solo sensor mediante sensores complementarios.
a. Giroscopio: Mide la velocidad angular utilizando el efecto Coriolis y la integra para obtener cambios de actitud, pero hay una deriva de sesgo cero (error acumulado en el tiempo).
b. Acelerómetro: mide la fuerza específica (aceleración gravitacional + aceleración del movimiento) y se puede utilizar para calibrar la actitud (balanceo, cabeceo) a velocidad estática o constante.
c. Magnetómetro: mide la dirección del campo geomagnético, proporciona un rumbo absoluto (ángulo de guiñada), pero es susceptible a interferencias magnéticas duras/blandas.
d. GPS opcional: ayuda a corregir errores de posición y velocidad.
Ecuación diferencial para la actualización de la actitud y la velocidad angular del portador:
Entre ellos,
representa la multiplicación de cuaterniones y
es la velocidad angular medida por el giroscopio (en rad/s)
El principal reto del AHRS reside en cómo integrar los datos de giroscopios (con excelente respuesta dinámica, pero con deriva), acelerómetros (con alta precisión estática, pero sujetos a interferencias de movimiento) y magnetómetros (que proporcionan un rumbo absoluto, pero susceptibles a interferencias). Los algoritmos principales son los siguientes:
Basándose en el modelo de espacio de estados, la actitud se estima iterativamente mediante predicción (integración del giroscopio) y actualización (observación del acelerómetro/magnetómetro).
La construcción del vector de estado es la siguiente, incluido el ángulo de error de actitud.
y sesgo del giroscopio
.
El residuo del vector de gravedad medido por el acelerómetro y el campo geomagnético medido por el magnetómetro se utilizan como valores de observación, y se construye la siguiente ecuación de observación:
En el ajuste de covarianza, la covarianza del ruido
del acelerómetro normalmente se establece en
, y la covarianza del ruido
del magnetómetro está ajustado a
.
Fusión ponderada de datos de giroscopios de alta frecuencia y datos de acelerómetros/magnetómetros de baja frecuencia. Su ventaja es su baja carga computacional y su idoneidad para sistemas embebidos. La desventaja es que el ajuste de parámetros depende de la experiencia y su rendimiento dinámico es limitado.
La parte de alta frecuencia utiliza integración de giroscopio y calibración de baja frecuencia mediante acelerómetros/magnetómetros:
Constante de tiempo
, por lo general toma
Existen dos algoritmos principales de optimización del descenso de gradiente. El algoritmo Mahony se basa en el filtrado complementario no lineal de cuaterniones y corrige el sesgo del giroscopio mediante un controlador PI. El algoritmo Madgwick optimiza los cuaterniones directamente al minimizar la función de error entre las mediciones del sensor y las predicciones, lo que resulta en una alta eficiencia computacional y es adecuado para escenarios de bajo consumo.
Entre ellos,
es el factor de tasa de convergencia, con valores típicos que oscilan entre 0,1 y 0,5.
El sesgo cero del giroscopio debe estimarse y compensarse en línea (por ejemplo, a través de la inicialización del estado estático); la aceleración del movimiento puede alterar la medición de la dirección de la gravedad, por lo tanto, la interferencia dinámica de los acelerómetros debe detectarse a través del filtrado de paso alto o la detección del estado de movimiento;
La influencia de los cambios de temperatura en los giroscopios y acelerómetros debe corregirse estableciendo un modelo de compensación de temperatura;
La interferencia del magnetómetro requiere una calibración magnética dura/blanda (ajuste de elipse o algoritmo basado en el campo de calibración).
La vibración de alta frecuencia provoca un aumento del ruido del acelerómetro, lo que requiere aislamiento mecánico o filtrado digital. Al realizar maniobras rápidas (como el balanceo de un dron), el acelerómetro falla y un giroscopio puro debe funcionar durante un breve periodo.
Los escenarios altamente dinámicos requieren algoritmos para completar iteraciones en milisegundos (como los ciclos de control de drones).<10 ms). Las plataformas integradas como STM32 requieren la optimización de las operaciones de punto flotante o la adopción de procesamiento de números de punto fijo.
La recopilación de datos de sensores requiere una sincronización temporal estricta; de lo contrario, el error de fusión aumentará. Es necesario compensar el retraso de transmisión de las interfaces de comunicación (como SPI/I²C).
El sistema debe converger rápidamente durante el arranque (por ejemplo, inicializando el acelerómetro/magnetómetro en estado estacionario). El diseño del sistema requiere robustez frente a valores atípicos (como la interferencia instantánea de los magnetómetros).
a. Fusión asistida por aprendizaje profundo: uso de redes neuronales para modelar errores complejos y características no lineales.
b.Mejora de la fusión de múltiples fuentes: combinación de visión (VIO), GNSS o barómetro para mejorar la confiabilidad en entornos complejos.
do.Avances en la tecnología MEMS: los giroscopios de bajo ruido y mayor precisión (como los giroscopios ópticos MEMS) reducirán la carga del algoritmo.
d.Optimización de computación de borde: algoritmo liviano para chips de IA integrados (como ARM Cortex-M7).
La evolución tecnológica de AHRS es esencialmente una profunda combinación de matemáticas, física e ingeniería. Desde la resolución en tiempo real de ecuaciones diferenciales de cuaterniones hasta la supresión de ruido de los sensores MEMS, cada detalle técnico afecta directamente el rendimiento final del sistema. Con la mejora de la capacidad de computación en el borde y la practicidad de... sensores de alta precisión, la próxima generación de Sistema de alerta temprana (AHRS) Logrará una percepción de vibración angular a nivel nanométrico y una capacidad antiinterferencia totalmente autónoma, otorgando a los sistemas no tripulados una precisión cognitiva espacial superior a la de los seres humanos.
